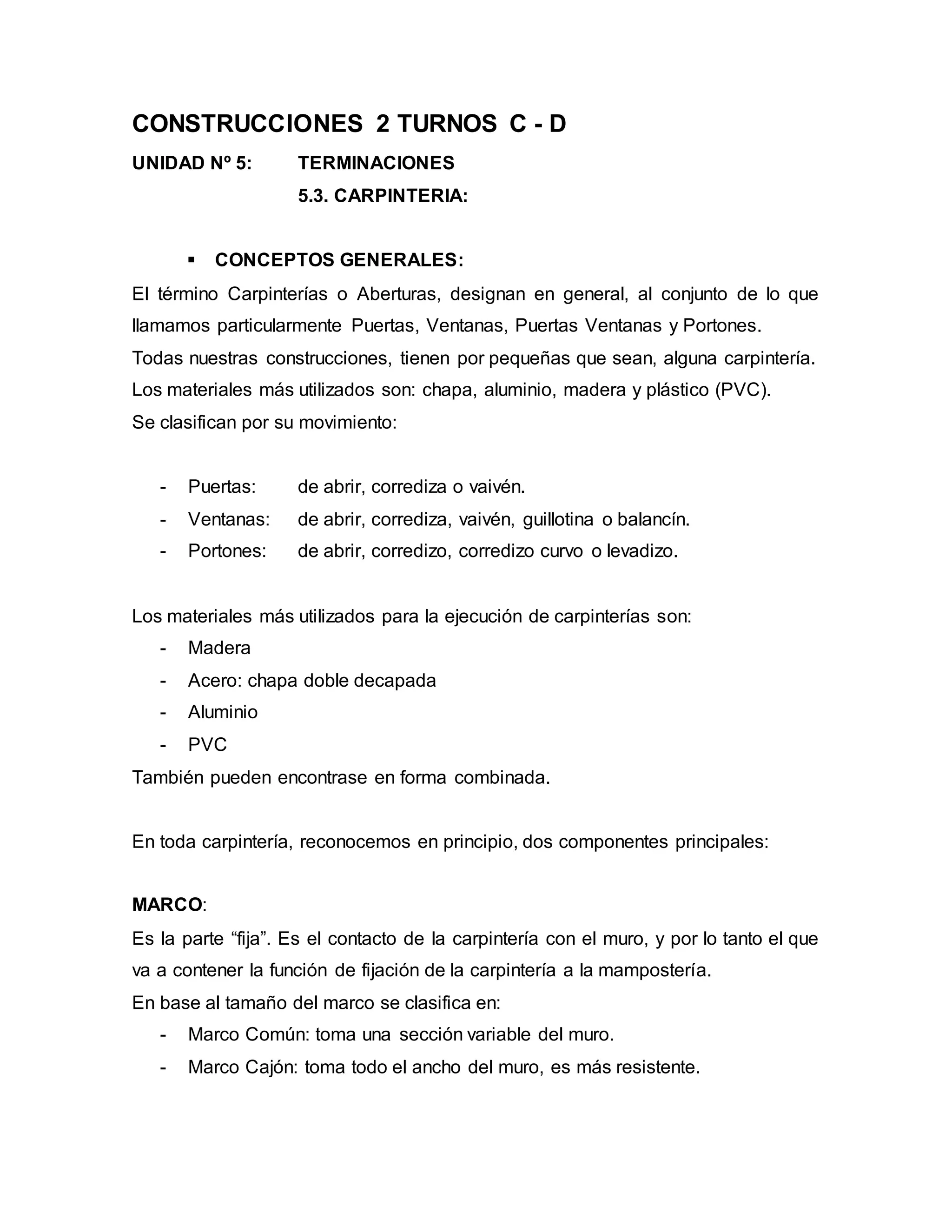

CONSTRUCCIONES 2 TURNOS C - D
UNIDAD Nº 5: TERMINACIONES
5.3. CARPINTERIA:
 CONCEPTOS GENERALES:
El término Carpinterías o Aberturas, designan en general, al conjunto de lo que
llamamos particularmente Puertas, Ventanas, Puertas Ventanas y Portones.
Todas nuestras construcciones, tienen por pequeñas que sean, alguna carpintería.
Los materiales más utilizados son: chapa, aluminio, madera y plástico (PVC).
Se clasifican por su movimiento:
- Puertas: de abrir, corrediza o vaivén.
- Ventanas: de abrir, corrediza, vaivén, guillotina o balancín.
- Portones: de abrir, corredizo, corredizo curvo o levadizo.
Los materiales más utilizados para la ejecución de carpinterías son:
- Madera
- Acero: chapa doble decapada
- Aluminio
- PVC
También pueden encontrase en forma combinada.
En toda carpintería, reconocemos en principio, dos componentes principales:
MARCO:
Es la parte “fija”. Es el contacto de la carpintería con el muro, y por lo tanto el que
va a contener la función de fijación de la carpintería a la mampostería.
En base al tamaño del marco se clasifica en:
- Marco Común: toma una sección variable del muro.
- Marco Cajón: toma todo el ancho del muro, es más resistente.

Los marcos pueden ser fabricados con dimensiones estándar, más económicos, o
bien a medida, según un diseño particular del profesional responsable.
Un marco de buena calidad tiene corte de pintura, aseguran un mejor detalle de
terminación con el muro.
Para la elaboración de marcos metálicos se utiliza generalmente chapa negra
doble decapada Nº 16 ó 18 plegada.
La cara interna a embutir tiene que estar pintada con 2 manos de pintura asfáltica.
COLOCACION:
1. En húmedo:
La carpintería se coloca en su posición mientras se levanta la mampostería, y al
marco se lo fija con mortero, de aquí lo de “húmedo”.
Las hojas y herrajes se colocan y ajustan posteriormente, en las terminaciones de
obra.
Los marcos se fijan a los paramentos mediante 3 grampas de chapa ondulada
soldadas al mismo a una distancia no mayor de 50 cm. como máximo.
Previo a la colocación del marco metálico deben llenarse los espacios huecos con
concreto (1 Cemento 3 Arena Gruesa).
El marco, por lo tanto se expone a todos los avatares de la obra: abolladuras
producidas por golpes, rayaduras, etc.
2. En seco:
La carpintería se coloca en el vano, mediante elementos de fijación como tornillos
y tacos “fisher”, incertos metálicos, selladores sintéticos, etc. Sin mortero, por esto
se denomina “en seco”.
La carpintería puede colocarse prácticamente cuando la obra está terminada. Esta
técnica es utilizada fundamentalmente cuando para la carpintería de Aluminio o
PVC, sobre todo en ventanas.
Todos los marcos de una construcción deben quedar colocados a un mismo nivel
y ser aplomados vertical y horizontalmente, y controlar correctamente las
escuadras, mediante diagonales de tanza (deben tener igual longitud).

HOJA:
Es la parte “móvil”. Ocupa la gran mayoría de la superficie del vano (el espacio en
la mampostería), y por esto, podremos darles a través de distintos elementos y
configuraciones, características que la hagan, opaca, transparente o translúcida.
El espesor de la hoja de una puerta normal es de 4 cm.
El cierre o contacto con el marco puede ser simple o doble.
Se vinculan al marco mediante bisagras (paleta más vástago), este sistema sirve
para piezas livianas o mediante pomelas de planchuelas de hierro de 3/16” de
espesor (4 mm) por 140 mm. de largo, para hojas de mayor peso.
Estas piezas forman parte del tercer componente de una carpintería, que son los
HERRAJES, donde se incluyen, los elementos que proporcionan el accionamiento
(el movimiento) de la carpintería (bisagras, ruedas, brazos etc), y los que
proporcionan el cierre (cerraduras, manijas, etc.).
PUERTAS:
DE ABRIR Son las más utilizadas y comunes. La
hoja gira, con centro en una de las
partes verticales del marco. El herraje
que posibilita el movimiento puede ser
bisagra o pomela. Puede tener una o
dos hojas.
DE CORRER O CORREDIZA El movimiento de la hoja es paralelo, a
la mampostería. Puede ser de
embutir, si se “esconde” en la
mampostería, o exterior, si un vez
abierta, la hoja sigue a la vista. Puede

tener una o dos hojas.
DE PIVOT O PIVOTANTE El accionamiento es igual a la de abrir,
solo que el giro, no está en el marco
sino separado de él. El herraje que
posibilita el movimiento se llama pivot.
Puede tener una o dos hojas.
Una cosa importante a determinar, sobre todo en las puertas de una sola hoja, es
el “sentido o mano” de apertura, así se las designa en el mercado.
Para determinar la mano, (el sentido en que gira la puerta), nos paramos delante
de ella, como si fuéramos a ingresar al ambiente que cierra la puerta, si el
recorrido, lo realizamos con el brazo derecho, el giro de la hoja se produce en
sentido horario, la PUERTA se denomina DERECHA, si el recorrido lo realizamos
con el brazo izquierdo, el giro de la hoja se produce en sentido anti horario la
PUERTA se denomina IZQUIERDA.
Gráficamente:

VENTANAS:
Al igual que en las puertas, el marco y la o las hojas, pueden o no ser del mismo
material. Las hojas, por lo general tienen vidrio, si este es de una sola pieza, se
denomina a la hoja como de vidrio entero, por el contrario será una hoja con vidrio
repartido, cuando este se encuentre en varias piezas. Esta denominación se utiliza
también en las puertas, si la hoja tiene partes vidriadas.
Los sistemas más comunes de apertura son los siguientes:
PAÑO FIJO Es una ventana sin accionamiento,
de ningún tipo. No sirve como
ventilación, solo como iluminación.
DE ABRIR Es el mismo sistema de las puertas.
En el caso de que sea de una sola
hoja, se deberá indicar la mano de
abrir.
DE CORRER O CORREDIZA Similar a la puerta, el
accionamiento de las hojas, lo
realiza exclusivamente en el marco
que las contiene, en forma
horizontal. Podrían ser de más de

dos hojas, podría tener también
alguno de los paños fijo.
GUILLOTINA Es como la corrediza, pero acciona
en forma vertical. Si tiene dos
hojas, por lo general, se mueve solo
una y la otra queda fija. (puede ser
la de arriba o la de abajo) Si es de
una hoja, deberá tener lugar para
embutirla.
BANDEROLA Es como el sistema de abrir, pero el
giro se produce en el eje horizontal,
en la parte inferior. Su apertura está
por lo general condicionada en un
máximo.
BASCULANTE Similar a al anterior, pero el giro se
produce, en la parte superior.

Es importante tener en cuenta antes de elegir el sistema de apertura de una
ventana es su accesibilidad, sobre todo si se ubica en altura, para la limpieza de
los vidrios (uno de los problemas de las ventanas ubicadas en altura, sin acceso
directo.)
Muchas veces las ventanas están acompañadas de elementos de protección
contra:
- visuales
- factores climáticos: luz solar
- inseguridad
Estos elementos pueden ser:
Persiana de enrollar: americana o tipo barrio. Generalmente son de madera,
aunque también pueden ser de aluminio o PVC.
Postigón: es un cierre, compuesto por una hoja o más, tipo celosía o ciega que se
coloca como cerramiento, en la parte exterior de la ventana. Generalmente es
de madera o metálicos.
Rejas fijas o con posibilidad de apertura. Las posibilidades de diseños son muy
variables, se utilizan generalmente hierros redondos, templados o caños
estructurales.
CARPINTERIA DE MADERA:
CARACTERÍSTICAS:

La madera es un material de origen natural, que le otorga a esta carpintería una
de sus principales características, que es la calidez que le brinda a arquitectura y
su conjunto.
Por su origen natural es afectada por agentes patógenos como hongos, polillas,
termitas, etc. que afectan su durabilidad.
Es tal vez uno de los materiales que más se ve afectado por las inclemencias
climáticas, sufre variaciones dimensionales por cambios de humedad: retracciones
y dilataciones.
La carpintería de madera requiere un mantenimiento frecuente, principalmente si
está ubicada como cierre al exterior.
Otro aspecto a tener en cuenta con la carpintería de madera es que si bien en los
últimos años el proceso constructivo se ha industrializado en gran medida aún es
muy común que se siga elaborando en forma artesanal, por lo que la calidad de
la misma va a depender de los atributos de la mano de obra del carpintero,
independientemente del tipo y calidad de la madera utilizada.
La carpintería de madera nos permite diseñar gran versatilidad de formas, texturas
y colores.
TIPOS DE HOJAS:
Placa:
Es la más utilizada en puertas interiores. La hoja se conforma de un bastidor
perimetral, generalmente de álamo o pino. En lateral y en la parte superior el
bastidor se realiza normalmente con un tirante de 2” x 2”, en el laterlal que
contiene la caja para la cerradura y en la parte posterior, el bastidor tiene que ser
más resistente por lo que se usa un bastidor de mayor dimensión, de 2” x 4”. En el
interior del bastidor se coloca un entramado de madera tipo “panal de abeja”,
conformado por listones de 2” x ½”, por tiras de madera terciada o actualmente
MDF. La proporción de llenos por vacíos debe ser del 80 %. Esta proporción
determina fundamentalmente la calidad de la hoja. Los huecos del “panal de

abejas” pueden quedar vacíos o bien se pueden rellenar con algún material para
lograr una mejor aislación acústica, los más utilizados son espuma de poliuretano
o planchas de poli estireno expandido.
Finalmente el bastidor se reviste en una lámina de madera, terciado o MDF de 5
mm. de espesor. Del enchapado o revestimiento utilizado resulta la imagen,
textura y calidad final de la hoja de la puerta.
Tablero:
Estas hojas son utilizadas para puertas interiores y exteriores. La hoja se
conforma mediante la unión de tablas o listones, en forma vertical u horizontal.
Las tablas se unen entre si mediante colas vinílicas, ensambladas mediante
lengüetas o a “caja y espiga”
Este sistema permite realizar una amplia gama de diseños.
Generalmente la hoja se compone de un bastidor perimetral macizo, de un
espesor de 2” (ancho variable) que contiene al conjunto de tablas que conforman
el tablero.
La calidad de la hoja depende de la madera seleccionada y de las dimensiones de
los elementos que la componen.
Actualmente está siendo muy utilizada una puerta tablero que se compone de un
bastidor perimetral de álamo o pino con un interior rehundido de MDF de 23 mm
de espesor.
Maciza:
Se utiliza sobre todo para puertas principales de acceso a las viviendas.
Básicamente se realizan de manera similar a las puertas tablero pero los
elementos que la componen son de mayor sección y dimensión lo que le da más
jerarquía y calidad.

COLOCACION: Procedimiento
Por vía húmeda: El marco se fija o amura con concreto al paramento mediante 3
grampas de chapa ondulada atornilladas al mismo a una distancia no mayor de 50
cm. como máximo.
Por vía seca: El marco se fija o amura al paramento mediante la utilización de
tacos “fisher” y tornillos o tirafondos. Si la carpintería es muy pesada por su
composición o por su dimensión con el uso intensivo con el tiempo puede
aflojarse.
CARPINTERIA DE ALUMINIO:
CARACTERISTICAS:
El Aluminio es un material que resiste muy bien a la corrosión por las inclemencias
climáticas. No se deteriora ni sufre alteraciones.
El mantenimiento es prácticamente nulo.
La carpintería de Aluminio se trabaja completamente con perfiles extruídos
industrializados, se trabajan con gran precisión dimensional.
Las aberturas de Aluminio poseen muy buena hermeticidad y estanqueidad, por lo
tanto gran capacidad aislante.
Tienen un mayor costo inicial aunque se amortizan con el tiempo ya que la
hermeticidad y estanqueidad producen un importante ahorro de energía para la
climatización de la vivienda.
Las empresas proveedoras ofrecen una importante versatilidad de diseños, formas
y tamaños.
También existen en el mercado una gran variedad de líneas de perfiles y
accesorios, que cubren desde las más elementales necesidades de las aberturas
para viviendas de interés social, hasta las de los edificios más lujosos que
requieren las de más alto nivel de prestación.
Los perfiles pueden ser utilizados en su aspecto natural o con terminaciones
obtenidas por pintado con recubrimientos orgánicos termoendurecibles o por
anodizado.

Estas terminaciones mejoran el aspecto estético de las aberturas y su resistencia
frente a ambientes agresivos.
Variedad de tipologías de carpintería: los diferentes diseños de perfiles y
accesorios permiten fabricar una amplia gama de aberturas, desde las
elementales ventanas y puertas corredizas hasta la más sofisticada abertura.
Con la posibilidad de utilización de DVH: doble vidrio hermético y RPT: rotura de
puente térmico se logra una mejora sustancial en la aislación térmica y acústica de
la construcción, lo que implica una prestación más eficiente y un importante ahorro
de energía.
Protección del medio ambiente: el aluminio es reciclable mediante un proceso que
requiere bajo consumo energético, lo que permite su reutilización posterior.
Además no es tóxico. En caso de incendio de un edificio no origina la emisión de
sustancias nocivas para el medio ambiente.
Direcciones de Consulta:
www.oblak.com.ar www.gruppomoras.com www.diamara.com.ar
www.aluar.com.ar www.rehau.com.ar www.veka-latina.com.ar

5.3.carpinterías

Más contenido relacionado

La actualidad más candente

Similar a 5.3.carpinterías

Último

5.3.carpinterías
