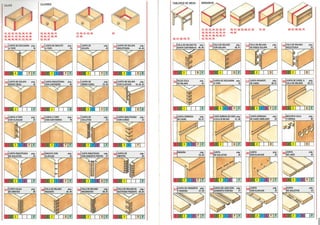

SELECCIÓN DE LA JUNTA
Antes de que pueda ejercer sus habilidades en
carpintería, tiene que decidir cuál es la mejor junta para
el mueble que esté construyendo o reparando. Dada la
cantidad de posibilidades, no es tan fácil como parece
escoger la correcta. En esta tabla se indican cuáles son
las juntas correctas para los diferentes trabajos, así
como las herramientas y los materiales a utilizar.
Juntas recomendadas
De los dibujos que se encuentran sobre la tabla, seleccione
el tipo de trabajo que más se aproxime al que quiere rea lizar.
Por ejemplo, ¿desea unir las patas de una silla o las esquinas
de un armario, o bien quiere saber qué tipo de junta es la
apropiada para un marco o un cajón 7 Identifique en la parte
superior de la tabla el tipo de junta que necesita y busque
luego los números correspondientes en la parte superior
izquierda de cada cuadro de la tabla para saber cuá les son
las juntas recomendadas.
Construcción
Cada il ustración incluye unos recuadros de color que
indican si es pos ible construir esta junta con herramientas
manuales o eléctricas. Las letras que se encuentran en los
recuadros indican el grado de dificu ltad fácil (F) o difícil ID)
según el tipo de herramientas (véase clave)
Herramientas manuales
F Fácil
D Difícil
Herramientas eléctricas
F Fáctl
D Difícil
Adaptabilidad al tipo de madera
Los recuadros de color con números que se encuentran
bajo cada ilust ración indican el grado de adaptabilidad de la
junta correspondiente respecto al tipo de madera. Así pues,
un recuadro rojo con el número 2 indica que la junta se adapta
bien a la madera maciza (véase clave).
Referencias de páginas
Finalmente, el número de la esquina derecha superior de
cada il ustración remite a la página o páginas donde se
describe en deta lle la construcción de cada junta.
SILLAS
01, 02, 03,06 18, 19, 20,21 06, 13,18
13 22
MARCOS
04, 05, 06, 07
08, 09, 10, 11
12, 13, 14, 15
16
MARCOS
06, 18, 19, 20 27, 28, 30 14, 15, 16
21,22,24,25
26,29
MESAS
01,06, 10, 11, 13,17 21,23 18, 19, 20, 21, 22,23 25, 26, 29
pág.
75,78-80
CAJAS
31,32,33,34,35,36,37,38
39, 40, 41, 42, 43, 44, 45, 46
47, 48, 49, 50, 51, 53, 54, 55
CAJONES
33,34,35,36,41
43,46,47,48,49
52, 54,55
37,40,41, 43,46
47,48
63
TABLEROS DE MESA
/
66, 67. 68, 69, 70
31, 32, 33, 34, 35, 36, 37
38, 39, 40, 41 , 42, 43, 44
45, 46, 47, 48, 49, 50, 51
52, 53, 54, 55
56, 57. 58, 59, 60, 61, 62
64, 65
51 , 63 66,67, 68,69, 70
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
Ensambles Juntas
