1. UNIVERSIDAD DE MORON
FACULTAD DE ARQUITECTURA, DISEÑO, ARTE Y URBANISMO
CÁTEDRA TECNOLOGÍAS 2
2016
BLOG DE CATEDRA
tecnologiadosumfadau.blogspot.com.ar
LA CONSTRUCCION COMO SISTEMA
“Carpinterias”

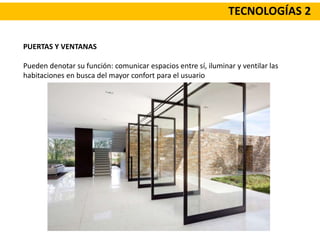

2. TECNOLOGÍAS 2
PUERTAS Y VENTANAS
Pueden denotar su función: comunicar espacios entre sí, iluminar y ventilar las
habitaciones en busca del mayor confort para el usuario

3. TECNOLOGÍAS 2

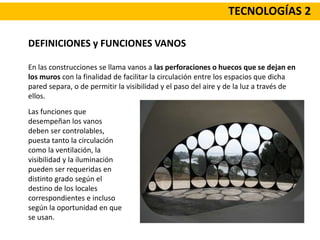

DEFINICIONES y FUNCIONES VANOS
En las construcciones se llama vanos a las perforaciones o huecos que se dejan en
los muros con la finalidad de facilitar la circulación entre los espacios que dicha
pared separa, o de permitir la visibilidad y el paso del aire y de la luz a través de
ellos.
Las funciones que
desempeñan los vanos
deben ser controlables,
puesta tanto la circulación
como la ventilación, la
visibilidad y la iluminación
pueden ser requeridas en
distinto grado según el
destino de los locales
correspondientes e incluso
según la oportunidad en que
se usan.

4. TECNOLOGÍAS 2

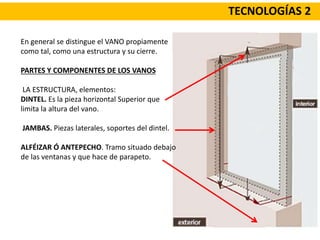

En general se distingue el VANO propiamente
como tal, como una estructura y su cierre.
PARTES Y COMPONENTES DE LOS VANOS
LA ESTRUCTURA, elementos:
DINTEL. Es la pieza horizontal Superior que
limita la altura del vano.
JAMBAS. Piezas laterales, soportes del dintel.
ALFÉIZAR Ó ANTEPECHO. Tramo situado debajo
de las ventanas y que hace de parapeto.

5. TECNOLOGÍAS 2

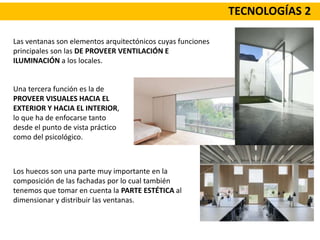

Las ventanas son elementos arquitectónicos cuyas funciones
principales son las DE PROVEER VENTILACIÓN E
ILUMINACIÓN a los locales.
Una tercera función es la de
PROVEER VISUALES HACIA EL
EXTERIOR Y HACIA EL INTERIOR,
lo que ha de enfocarse tanto
desde el punto de vista práctico
como del psicológico.
Los huecos son una parte muy importante en la
composición de las fachadas por lo cual también
tenemos que tomar en cuenta la PARTE ESTÉTICA al
dimensionar y distribuir las ventanas.

6. TECNOLOGÍAS 2

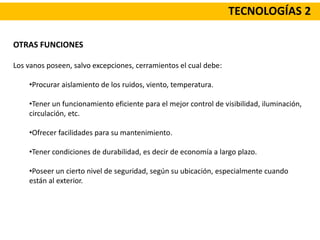

OTRAS FUNCIONES
Los vanos poseen, salvo excepciones, cerramientos el cual debe:
•Procurar aislamiento de los ruidos, viento, temperatura.
•Tener un funcionamiento eficiente para el mejor control de visibilidad, iluminación,
circulación, etc.
•Ofrecer facilidades para su mantenimiento.
•Tener condiciones de durabilidad, es decir de economía a largo plazo.
•Poseer un cierto nivel de seguridad, según su ubicación, especialmente cuando
están al exterior.

7. TECNOLOGÍAS 2

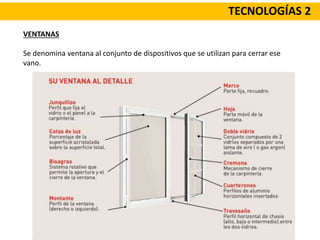

VENTANAS
Se denomina ventana al conjunto de dispositivos que se utilizan para cerrar ese
vano.

8. TECNOLOGÍAS 2

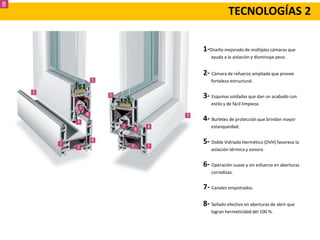

1-Diseño mejorado de múltiples cámaras que
ayuda a la aislación y disminuye peso.
2- Cámara de refuerzo ampliada que provee
fortaleza estructural.
3- Esquinas soldadas que dan un acabado con
estilo y de fácil limpieza.
4- Burletes de protección que brindan mayor
estanqueidad.
5- Doble Vidriado Hermético (DVH) favorece la
aislación térmica y sonora.
6- Operación suave y sin esfuerzo en aberturas
corredizas.
7- Canales empotrados.
8- Sellado efectivo en aberturas de abrir que
logran hermeticidad del 100 %.

9. TECNOLOGÍAS 2

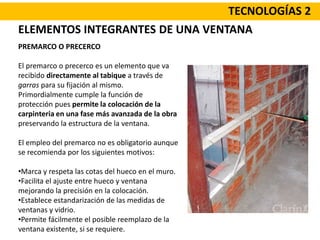

PREMARCO O PRECERCO
El premarco o precerco es un elemento que va
recibido directamente al tabique a través de
garras para su fijación al mismo.
Primordialmente cumple la función de
protección pues permite la colocación de la
carpinteria en una fase más avanzada de la obra
preservando la estructura de la ventana.
El empleo del premarco no es obligatorio aunque
se recomienda por los siguientes motivos:
•Marca y respeta las cotas del hueco en el muro.
•Facilita el ajuste entre hueco y ventana
mejorando la precisión en la colocación.
•Establece estandarización de las medidas de
ventanas y vidrio.
•Permite fácilmente el posible reemplazo de la
ventana existente, si se requiere.
ELEMENTOS INTEGRANTES DE UNA VENTANA

10. TECNOLOGÍAS 2

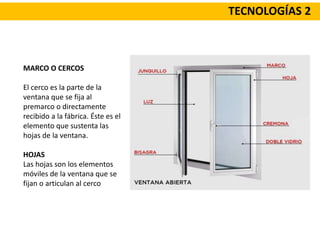

MARCO O CERCOS
El cerco es la parte de la
ventana que se fija al
premarco o directamente
recibido a la fábrica. Éste es el
elemento que sustenta las
hojas de la ventana.
HOJAS
Las hojas son los elementos
móviles de la ventana que se
fijan o articulan al cerco

11. TECNOLOGÍAS 2

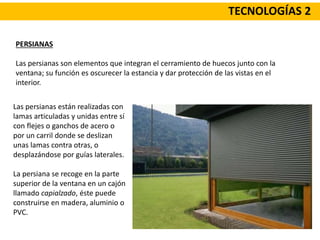

PERSIANAS
Las persianas son elementos que integran el cerramiento de huecos junto con la
ventana; su función es oscurecer la estancia y dar protección de las vistas en el
interior.
Las persianas están realizadas con
lamas articuladas y unidas entre sí
con flejes o ganchos de acero o
por un carril donde se deslizan
unas lamas contra otras, o
desplazándose por guías laterales.

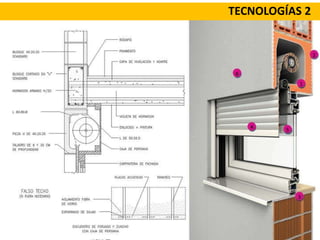

La persiana se recoge en la parte
superior de la ventana en un cajón
llamado capialzado, éste puede
construirse en madera, aluminio o
PVC.

12. TECNOLOGÍAS 2

13. TECNOLOGÍAS 2

14. TECNOLOGÍAS 2

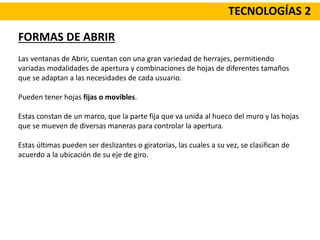

FORMAS DE ABRIR
Las ventanas de Abrir, cuentan con una gran variedad de herrajes, permitiendo
variadas modalidades de apertura y combinaciones de hojas de diferentes tamaños
que se adaptan a las necesidades de cada usuario.
Pueden tener hojas fijas o movibles.
Estas constan de un marco, que la parte fija que va unida al hueco del muro y las hojas
que se mueven de diversas maneras para controlar la apertura.
Estas últimas pueden ser deslizantes o giratorias, las cuales a su vez, se clasifican de
acuerdo a la ubicación de su eje de giro.

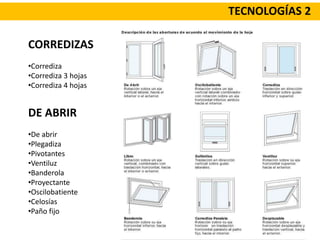

15. TECNOLOGÍAS 2
CORREDIZAS
•Corrediza
•Corrediza 3 hojas
•Corrediza 4 hojas
DE ABRIR
•De abrir
•Plegadiza
•Pivotantes
•Ventiluz
•Banderola
•Proyectante
•Oscilobatiente
•Celosías
•Paño fijo

16. TECNOLOGÍAS 2

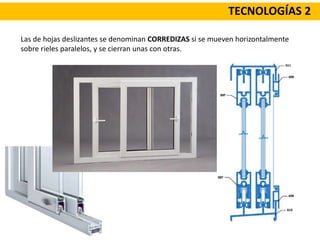

Las de hojas deslizantes se denominan CORREDIZAS si se mueven horizontalmente
sobre rieles paralelos, y se cierran unas con otras.

17. TECNOLOGÍAS 2

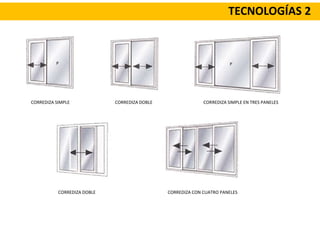

CORREDIZA SIMPLE CORREDIZA DOBLE CORREDIZA SIMPLE EN TRES PANELES
CORREDIZA DOBLE CORREDIZA CON CUATRO PANELES

18. TECNOLOGÍAS 2

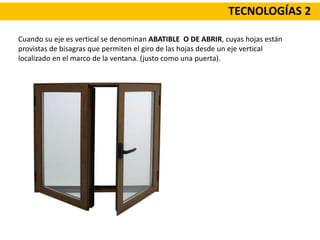

Cuando su eje es vertical se denominan ABATIBLE O DE ABRIR, cuyas hojas están
provistas de bisagras que permiten el giro de las hojas desde un eje vertical
localizado en el marco de la ventana. (justo como una puerta).

19. TECNOLOGÍAS 2

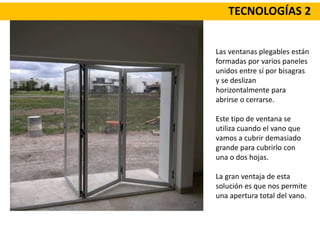

Las ventanas plegables están
formadas por varios paneles
unidos entre sí por bisagras
y se deslizan
horizontalmente para
abrirse o cerrarse.
Este tipo de ventana se
utiliza cuando el vano que
vamos a cubrir demasiado
grande para cubrirlo con
una o dos hojas.
La gran ventaja de esta
solución es que nos permite
una apertura total del vano.

20. TECNOLOGÍAS 2

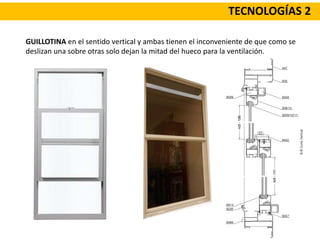

GUILLOTINA en el sentido vertical y ambas tienen el inconveniente de que como se
deslizan una sobre otras solo dejan la mitad del hueco para la ventilación.

21. TECNOLOGÍAS 2

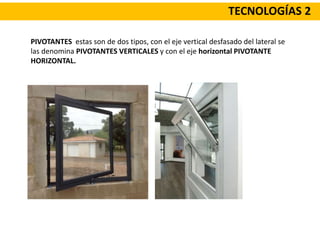

PIVOTANTES estas son de dos tipos, con el eje vertical desfasado del lateral se
las denomina PIVOTANTES VERTICALES y con el eje horizontal PIVOTANTE
HORIZONTAL.

22. TECNOLOGÍAS 2

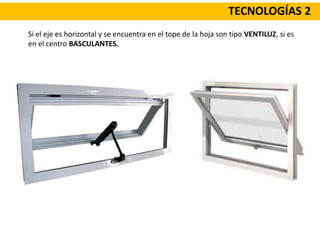

Si el eje es horizontal y se encuentra en el tope de la hoja son tipo VENTILUZ, si es
en el centro BASCULANTES.

23. TECNOLOGÍAS 2

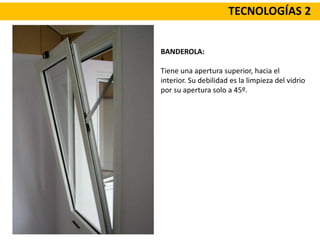

BANDEROLA:
Tiene una apertura superior, hacia el
interior. Su debilidad es la limpieza del vidrio
por su apertura solo a 45º.

24. TECNOLOGÍAS 2

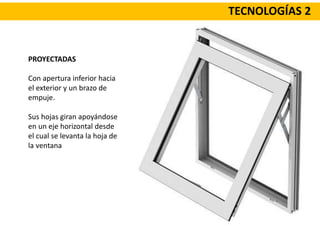

PROYECTADAS
Con apertura inferior hacia
el exterior y un brazo de
empuje.
Sus hojas giran apoyándose
en un eje horizontal desde
el cual se levanta la hoja de
la ventana

25. TECNOLOGÍAS 2

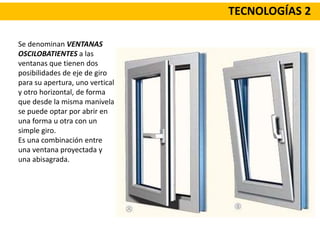

Se denominan VENTANAS
OSCILOBATIENTES a las
ventanas que tienen dos
posibilidades de eje de giro
para su apertura, uno vertical
y otro horizontal, de forma
que desde la misma manivela
se puede optar por abrir en
una forma u otra con un
simple giro.
Es una combinación entre
una ventana proyectada y
una abisagrada.

26. TECNOLOGÍAS 2

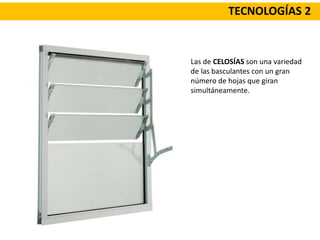

Las de CELOSÍAS son una variedad
de las basculantes con un gran
número de hojas que giran
simultáneamente.

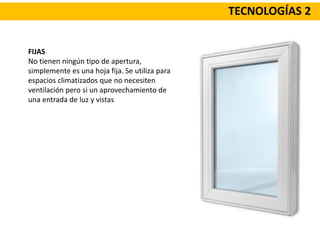

27. TECNOLOGÍAS 2
FIJAS
No tienen ningún tipo de apertura,
simplemente es una hoja fija. Se utiliza para
espacios climatizados que no necesiten
ventilación pero si un aprovechamiento de
una entrada de luz y vistas

28. TECNOLOGÍAS 2

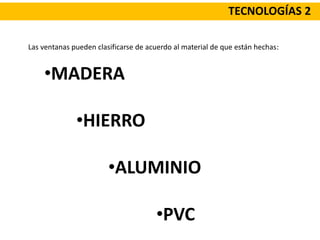

Las ventanas pueden clasificarse de acuerdo al material de que están hechas:
•MADERA
•HIERRO
•ALUMINIO
•PVC

29. TECNOLOGÍAS 2

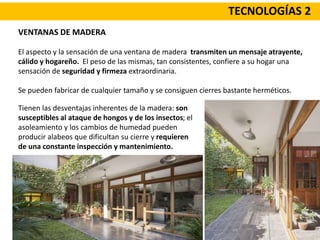

VENTANAS DE MADERA
El aspecto y la sensación de una ventana de madera transmiten un mensaje atrayente,
cálido y hogareño. El peso de las mismas, tan consistentes, confiere a su hogar una
sensación de seguridad y firmeza extraordinaria.
Se pueden fabricar de cualquier tamaño y se consiguen cierres bastante herméticos.
Tienen las desventajas inherentes de la madera: son
susceptibles al ataque de hongos y de los insectos; el
asoleamiento y los cambios de humedad pueden
producir alabeos que dificultan su cierre y requieren
de una constante inspección y mantenimiento.

30. TECNOLOGÍAS 2

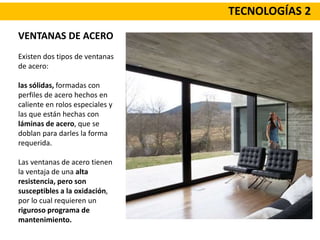

VENTANAS DE ACERO
Existen dos tipos de ventanas
de acero:
las sólidas, formadas con
perfiles de acero hechos en
caliente en rolos especiales y
las que están hechas con
láminas de acero, que se
doblan para darles la forma
requerida.
Las ventanas de acero tienen
la ventaja de una alta
resistencia, pero son
susceptibles a la oxidación,
por lo cual requieren un
riguroso programa de
mantenimiento.

31. TECNOLOGÍAS 2
VENTANAS DE ALUMINIO
Hoy en día se ha generalizado el empleo del aluminio en perfiles de muy variada sección,
formato y diseño;
Últimamente va en aumento la
utilización de perfiles de aluminio
con rotura puente térmico R.P.T.
Para la mejora del aislamiento
térmico, se colocan dentro de los
perfiles unas pletinas aislantes
realizadas en poliamida que
actúan como barrera entre el
interior y el exterior de la ventana.
Su ligereza y resistencia mecánica, lo hacen útil para múltiples y exigentes aplicaciones, ya
que su densidad es un tercio menor con respecto al acero. No se oxida ante la acción de los
agentes atmosféricos, ni necesita mantenimiento alguno; como inconveniente decir que es
más caro.

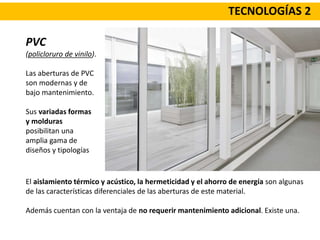

32. TECNOLOGÍAS 2
PVC
(policloruro de vinilo).
Las aberturas de PVC
son modernas y de
bajo mantenimiento.
Sus variadas formas
y molduras
posibilitan una
amplia gama de
diseños y tipologías
El aislamiento térmico y acústico, la hermeticidad y el ahorro de energía son algunas
de las características diferenciales de las aberturas de este material.
Además cuentan con la ventaja de no requerir mantenimiento adicional. Existe una.

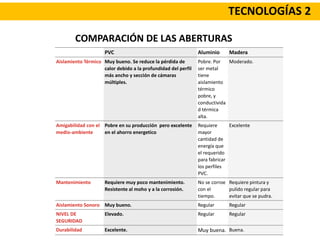

33. COMPARACIÓN DE LAS ABERTURAS
PVC Aluminio Madera
Aislamiento Térmico Muy bueno. Se reduce la pérdida de
calor debido a la profundidad del perfil
más ancho y sección de cámaras
múltiples.
Pobre. Por
ser metal
tiene
aislamiento
térmico
pobre, y
conductivida
d térmica
alta.
Moderado.
Amigabilidad con el
medio-ambiente
Pobre en su producción pero excelente
en el ahorro energetico
Requiere
mayor
cantidad de
energía que
el requerido
para fabricar
los perfiles
PVC.
Excelente
Mantenimiento Requiere muy poco mantenimiento.
Resistente al moho y a la corrosión.
No se corroe
con el
tiempo.
Requiere pintura y
pulido regular para
evitar que se pudra.
Aislamiento Sonoro Muy bueno. Regular Regular
NIVEL DE
SEGURIDAD
Elevado. Regular Regular
Durabilidad Excelente. Muy buena. Buena.
TECNOLOGÍAS 2

34. TECNOLOGÍAS 2

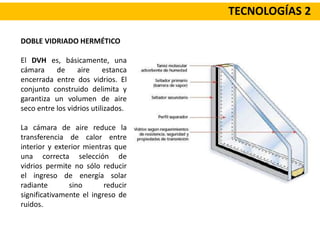

DOBLE VIDRIADO HERMÉTICO
El DVH es, básicamente, una
cámara de aire estanca
encerrada entre dos vidrios. El
conjunto construido delimita y
garantiza un volumen de aire
seco entre los vidrios utilizados.
La cámara de aire reduce la
transferencia de calor entre
interior y exterior mientras que
una correcta selección de
vidrios permite no sólo reducir
el ingreso de energía solar
radiante sino reducir
significativamente el ingreso de
ruidos.

35. TECNOLOGÍAS 2
El uso creciente de grandes superficies
vidriadas genera un mayor intercambio
térmico y sonoro con el exterior dado
el mayor coeficiente de transmisión de
calor y la menor capacidad de absorber
sonidos que posee el vidrio respecto a
las paredes de mampostería.
Esto significa mayores pérdidas de
calor en invierno y ganancias de calor
en verano. Un mayor intercambio
sonoro puede convertir en inhabitable
un recinto, especialmente en los
grandes edificios céntricos. Restituir el
confort en el interior de las viviendas
implica un aumento significativo en los
costos de calefacción, refrigeración, y
aislación acústica.

36. TECNOLOGÍAS 2

37. TECNOLOGÍAS 2

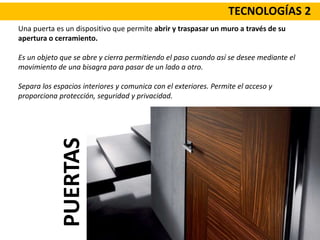

Una puerta es un dispositivo que permite abrir y traspasar un muro a través de su
apertura o cerramiento.
Es un objeto que se abre y cierra permitiendo el paso cuando así se desee mediante el
movimiento de una bisagra para pasar de un lado a otro.
Separa los espacios interiores y comunica con el exteriores. Permite el acceso y
proporciona protección, seguridad y privacidad.
PUERTAS

38. TECNOLOGÍAS 2

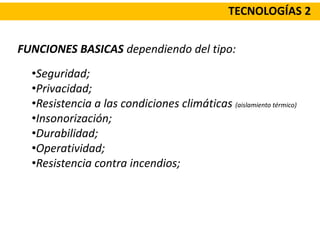

FUNCIONES BASICAS dependiendo del tipo:
•Seguridad;
•Privacidad;
•Resistencia a las condiciones climáticas (aislamiento térmico)
•Insonorización;
•Durabilidad;
•Operatividad;
•Resistencia contra incendios;

39. TECNOLOGÍAS 2

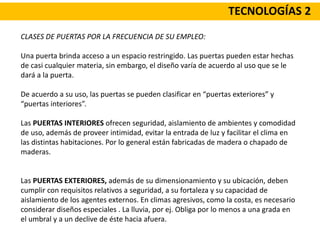

CLASES DE PUERTAS POR LA FRECUENCIA DE SU EMPLEO:
Una puerta brinda acceso a un espacio restringido. Las puertas pueden estar hechas
de casi cualquier materia, sin embargo, el diseño varía de acuerdo al uso que se le
dará a la puerta.
De acuerdo a su uso, las puertas se pueden clasificar en “puertas exteriores” y
“puertas interiores”.
Las PUERTAS INTERIORES ofrecen seguridad, aislamiento de ambientes y comodidad
de uso, además de proveer intimidad, evitar la entrada de luz y facilitar el clima en
las distintas habitaciones. Por lo general están fabricadas de madera o chapado de
maderas.
Las PUERTAS EXTERIORES, además de su dimensionamiento y su ubicación, deben
cumplir con requisitos relativos a seguridad, a su fortaleza y su capacidad de
aislamiento de los agentes externos. En climas agresivos, como la costa, es necesario
considerar diseños especiales . La lluvia, por ej. Obliga por lo menos a una grada en
el umbral y a un declive de éste hacia afuera.

40. TECNOLOGÍAS 2
PARTES Y COMPONENTES DE LOS VANOS
DINTEL. Es la pieza horizontal Superior que limita la altura del vano.
JAMBAS. Piezas laterales, soportes del dintel.
UMBRAL. Parte inferior del vano, opuesta al dintel, en el caso de las puertas.
EL MARCO
Son las piezas que constituyen el elemento de cierre de los vanos.
La pieza superior del marco se llama CABEZAL y los laterales LARGUEROS.
LAS HOJAS
Existen en gran diversidad según la variedad de los movimientos que se pretenda
obtener de las hojas y el grado de seguridad que se requieran

41. TECNOLOGÍAS 2

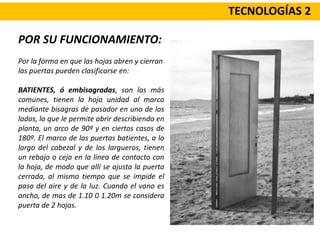

POR SU FUNCIONAMIENTO:
Por la forma en que las hojas abren y cierran
las puertas pueden clasificarse en:
BATIENTES, ó embisagradas, son las más
comunes, tienen la hoja unidad al marco
mediante bisagras de pasador en uno de los
lados, lo que le permite abrir describiendo en
planta, un arco de 90º y en ciertos casos de
180º. El marco de las puertas batientes, a lo
largo del cabezal y de los largueros, tienen
un rebajo o ceja en la línea de contacto con
la hoja, de modo que allí se ajusta la puerta
cerrada, al mismo tiempo que se impide el
paso del aire y de la luz. Cuando el vano es
ancho, de mas de 1.10 0 1.20m se considera
puerta de 2 hojas.

42. TECNOLOGÍAS 2
OSCILANTES, de vaivén, ó cuya hoja
es también batiente pero en los 2
sentidos. Empujada de uno u otro
lado vuelven automáticamente a la
posición cerrada. Se emplean para
comunicación fluida y continua
entre 2 ambientes que, deben
permanecer independientes:
Relación comedor – cocina. Se
obtiene el mencionado
funcionamiento gracias al tipo de
bisagras de doble efecto que fijan la
hoja al marco. El diseño considera
una mirilla o ventana
suficientemente amplia, para la
visibilidad de uno a otro lado a fin
de prever encontrones entre
personas que van en dirección
contraria.

43. TECNOLOGÍAS 2

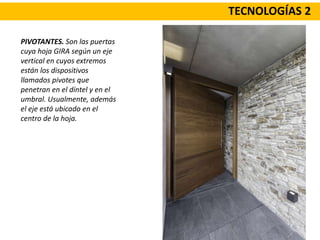

PIVOTANTES. Son las puertas
cuya hoja GIRA según un eje
vertical en cuyos extremos
están los dispositivos
llamados pivotes que
penetran en el dintel y en el
umbral. Usualmente, además
el eje está ubicado en el
centro de la hoja.

44. TECNOLOGÍAS 2

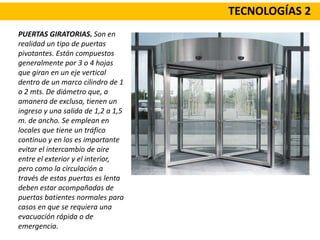

PUERTAS GIRATORIAS. Son en
realidad un tipo de puertas
pivotantes. Están compuestos
generalmente por 3 o 4 hojas
que giran en un eje vertical
dentro de un marco cilindro de 1
o 2 mts. De diámetro que, a
amanera de exclusa, tienen un
ingreso y una salida de 1,2 a 1,5
m. de ancho. Se emplean en
locales que tiene un tráfico
continuo y en los es importante
evitar el intercambio de aire
entre el exterior y el interior,
pero como la circulación a
través de estas puertas es lenta
deben estar acompañadas de
puertas batientes normales para
casos en que se requiera una
evacuación rápida o de
emergencia.

45. TECNOLOGÍAS 2

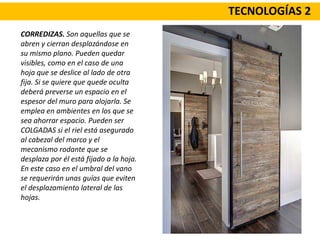

CORREDIZAS. Son aquellas que se
abren y cierran desplazándose en
su mismo plano. Pueden quedar
visibles, como en el caso de una
hoja que se deslice al lado de otra
fija. Si se quiere que quede oculta
deberá preverse un espacio en el
espesor del muro para alojarla. Se
emplea en ambientes en los que se
sea ahorrar espacio. Pueden ser
COLGADAS si el riel está asegurado
al cabezal del marco y el
mecanismo rodante que se
desplaza por él está fijado a la hoja.
En este caso en el umbral del vano
se requerirán unas guías que eviten
el desplazamiento lateral de las
hojas.

46. TECNOLOGÍAS 2

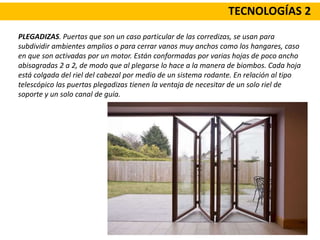

PLEGADIZAS. Puertas que son un caso particular de las corredizas, se usan para
subdividir ambientes amplios o para cerrar vanos muy anchos como los hangares, caso
en que son activadas por un motor. Están conformadas por varias hojas de poco ancho
abisagradas 2 a 2, de modo que al plegarse lo hace a la manera de biombos. Cada hoja
está colgada del riel del cabezal por medio de un sistema rodante. En relación al tipo
telescópico las puertas plegadizas tienen la ventaja de necesitar de un solo riel de
soporte y un solo canal de guía.

47. TECNOLOGÍAS 2

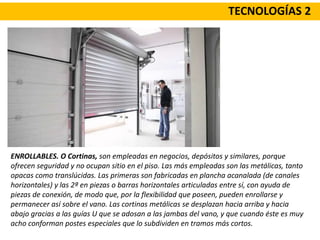

ENROLLABLES. O Cortinas, son empleadas en negocios, depósitos y similares, porque
ofrecen seguridad y no ocupan sitio en el piso. Las más empleadas son las metálicas, tanto
opacas como translúcidas. Las primeras son fabricadas en plancha acanalada (de canales
horizontales) y las 2ª en piezas o barras horizontales articuladas entre sí, con ayuda de
piezas de conexión, de modo que, por la flexibilidad que poseen, pueden enrollarse y
permanecer así sobre el vano. Las cortinas metálicas se desplazan hacia arriba y hacia
abajo gracias a las guías U que se adosan a las jambas del vano, y que cuando éste es muy
acho conforman postes especiales que lo subdividen en tramos más cortos.

48. TECNOLOGÍAS 2

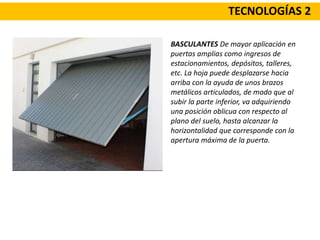

BASCULANTES De mayor aplicación en
puertas amplias como ingresos de
estacionamientos, depósitos, talleres,
etc. La hoja puede desplazarse hacia
arriba con la ayuda de unos brazos
metálicos articulados, de modo que al
subir la parte inferior, va adquiriendo
una posición oblicua con respecto al
plano del suelo, hasta alcanzar la
horizontalidad que corresponde con la
apertura máxima de la puerta.

49. TECNOLOGÍAS 2

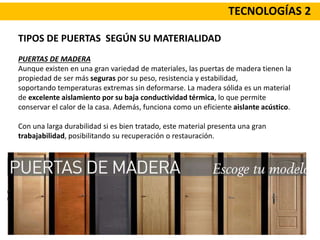

TIPOS DE PUERTAS SEGÚN SU MATERIALIDAD
PUERTAS DE MADERA
Aunque existen en una gran variedad de materiales, las puertas de madera tienen la
propiedad de ser más seguras por su peso, resistencia y estabilidad,
soportando temperaturas extremas sin deformarse. La madera sólida es un material
de excelente aislamiento por su baja conductividad térmica, lo que permite
conservar el calor de la casa. Además, funciona como un eficiente aislante acústico.
Con una larga durabilidad si es bien tratado, este material presenta una gran
trabajabilidad, posibilitando su recuperación o restauración.

50. TECNOLOGÍAS 2

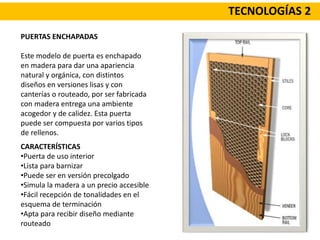

PUERTAS ENCHAPADAS
Este modelo de puerta es enchapado
en madera para dar una apariencia
natural y orgánica, con distintos
diseños en versiones lisas y con
canterías o routeado, por ser fabricada
con madera entrega una ambiente
acogedor y de calidez. Esta puerta
puede ser compuesta por varios tipos
de rellenos.
CARACTERÍSTICAS
•Puerta de uso interior
•Lista para barnizar
•Puede ser en versión precolgado
•Simula la madera a un precio accesible
•Fácil recepción de tonalidades en el
esquema de terminación
•Apta para recibir diseño mediante
routeado

51. TECNOLOGÍAS 2

52. TECNOLOGÍAS 2

53. TECNOLOGÍAS 2

54. TECNOLOGÍAS 2

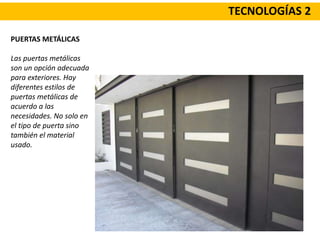

PUERTAS METÁLICAS
Las puertas metálicas
son un opción adecuada
para exteriores. Hay
diferentes estilos de
puertas metálicas de
acuerdo a las
necesidades. No solo en
el tipo de puerta sino
también el material
usado.

55. TECNOLOGÍAS 2

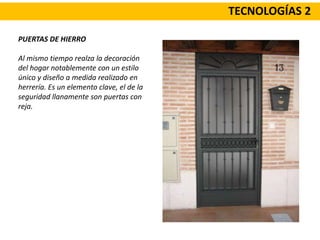

PUERTAS DE HIERRO
Al mismo tiempo realza la decoración
del hogar notablemente con un estilo
único y diseño a medida realizado en
herrería. Es un elemento clave, el de la
seguridad llanamente son puertas con
reja.

56. TECNOLOGÍAS 2

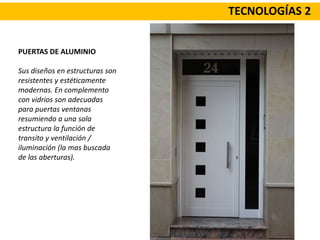

PUERTAS DE ALUMINIO
Sus diseños en estructuras son
resistentes y estéticamente
modernas. En complemento
con vidrios son adecuadas
para puertas ventanas
resumiendo a una sola
estructura la función de
transito y ventilación /
iluminación (la mas buscada
de las aberturas).

57. TECNOLOGÍAS 2

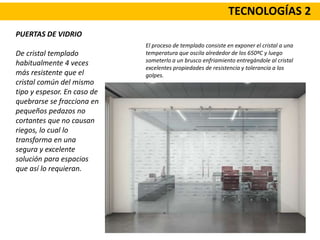

PUERTAS DE VIDRIO
De cristal templado
habitualmente 4 veces
más resistente que el
cristal común del mismo
tipo y espesor. En caso de
quebrarse se fracciona en
pequeños pedazos no
cortantes que no causan
riegos, lo cual lo
transforma en una
segura y excelente
solución para espacios
que así lo requieran.
El proceso de templado consiste en exponer el cristal a una
temperatura que oscila alrededor de los 650ºC y luego
someterlo a un brusco enfriamiento entregándole al cristal
excelentes propiedades de resistencia y tolerancia a los
golpes.

58. TECNOLOGÍAS 2

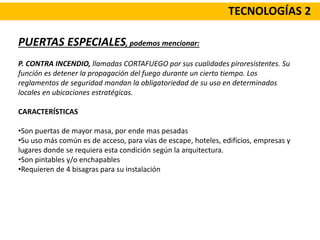

PUERTAS ESPECIALES, podemos mencionar:
P. CONTRA INCENDIO, llamadas CORTAFUEGO por sus cualidades piroresistentes. Su
función es detener la propagación del fuego durante un cierto tiempo. Los
reglamentos de seguridad mandan la obligatoriedad de su uso en determinados
locales en ubicaciones estratégicas.
CARACTERÍSTICAS
•Son puertas de mayor masa, por ende mas pesadas
•Su uso más común es de acceso, para vías de escape, hoteles, edificios, empresas y
lugares donde se requiera esta condición según la arquitectura.
•Son pintables y/o enchapables
•Requieren de 4 bisagras para su instalación

59. TECNOLOGÍAS 2

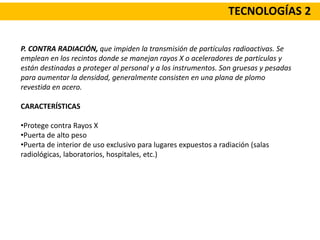

P. CONTRA RADIACIÓN, que impiden la transmisión de partículas radioactivas. Se
emplean en los recintos donde se manejan rayos X o aceleradores de partículas y
están destinadas a proteger al personal y a los instrumentos. Son gruesas y pesadas
para aumentar la densidad, generalmente consisten en una plana de plomo
revestida en acero.
CARACTERÍSTICAS
•Protege contra Rayos X
•Puerta de alto peso
•Puerta de interior de uso exclusivo para lugares expuestos a radiación (salas
radiológicas, laboratorios, hospitales, etc.)

60. TECNOLOGÍAS 2

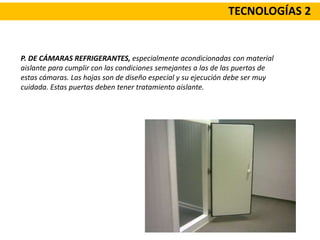

P. DE CÁMARAS REFRIGERANTES, especialmente acondicionadas con material
aislante para cumplir con las condiciones semejantes a las de las puertas de
estas cámaras. Las hojas son de diseño especial y su ejecución debe ser muy
cuidada. Estas puertas deben tener tratamiento aislante.

61. TECNOLOGÍAS 2

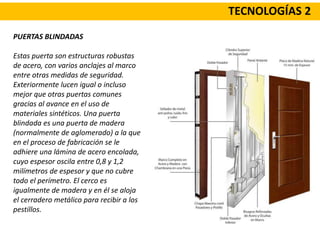

PUERTAS BLINDADAS
Estas puerta son estructuras robustas
de acero, con varios anclajes al marco
entre otras medidas de seguridad.
Exteriormente lucen igual o incluso
mejor que otras puertas comunes
gracias al avance en el uso de
materiales sintéticos. Una puerta
blindada es una puerta de madera
(normalmente de aglomerado) a la que
en el proceso de fabricación se le
adhiere una lámina de acero encolada,
cuyo espesor oscila entre 0,8 y 1,2
milímetros de espesor y que no cubre
todo el perímetro. El cerco es
igualmente de madera y en él se aloja
el cerradero metálico para recibir a los
pestillos.

62. TECNOLOGÍAS 2

63. TECNOLOGÍAS 2

64. TECNOLOGÍAS 2
