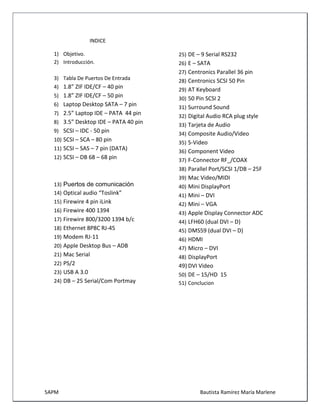

INDICE
1) Objetivo.
2) Introducción.
3) Tabla De Puertos De Entrada
4) 1.8” ZIF IDE/CF – 40 pin
5) 1.8” ZIF IDE/CF – 50 pin
6) Laptop Desktop SATA – 7 pin
7) 2.5” Laptop IDE – PATA 44 pin
8) 3.5” Desktop IDE – PATA 40 pin
9) SCSI – IDC - 50 pin
10) SCSI – SCA – 80 pin
11) SCSI – SAS – 7 pin (DATA)
12) SCSI – DB 68 – 68 pin
13) Puertos de comunicación
14) Optical audio “Toslink”
15) Firewire 4 pin iLink
16) Firewire 400 1394
17) Firewire 800/3200 1394 b/c
18) Ethernet 8P8C RJ-45
19) Modem RJ-11
20) Apple Desktop Bus – ADB
21) Mac Serial
22) PS/2
23) USB A 3.0
24) DB – 25 Serial/Com Portmay
25) DE – 9 Serial RS232
26) E – SATA
27) Centronics Parallel 36 pin
28) Centronics SCSI 50 Pin
29) AT Keyboard
30) 50 Pin SCSI 2
31) Surround Sound
32) Digital Audio RCA plug style
33) Tarjeta de Audio
34) Composite Audio/Video
35) S-Video
36) Component Video
37) F-Connector RF_/COAX
38) Parallel Port/SCSI 1/DB – 25F
39) Mac Video/MIDI
40) Mini DisplayPort
41) Mini – DVI
42) Mini – VGA
43) Apple Display Connector ADC
44) LFH60 (dual DVI – D)
45) DMS59 (dual DVI – D)
46) HDMI
47) Micro – DVI
48) DisplayPort
49) DVI Video
50) DE – 15/HD 15
51) Conclucion

1) OBJETIVO:
Familiarizarse con los puertos de entrada y salida mediante la implementación practica del ejemplo.
2) INTRODUCCION:
Los puertos de entrada y salida de una PC son una interfaz para que el usuario pueda comunicarse con el computador, así como otros dispositivos electrónicos. Hay puertos muy conocidos por todos nosotros y que son los más habituales de encontrar en la parte superior y frontal de un gabinete de PC. Pero en poco tiempo algunas serán desplazadas por otros hasta ahora no tan populares.

3) Tabla De Puertos De Entrada
IMAGEN
NOMBRE O TIPO DE ENTRADA
CARACTERÍSTICAS

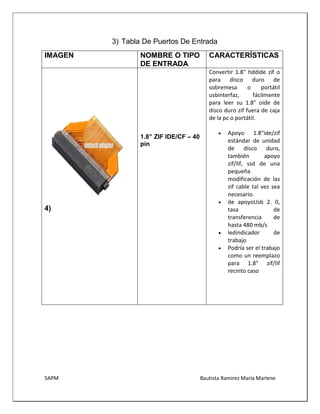

4)
1.8” ZIF IDE/CF – 40 pin
Convertir 1.8" hddide zif o para disco duro de sobremesa o portátil usbinterfaz, fácilmente para leer su 1.8" oide de disco duro zif fuera de caja de la pc o portátil.
 Apoyo 1.8"ide/zif estándar de unidad de disco duro, también apoyo zif/lif, ssd de una pequeña modificación de las zif cable tal vez sea necesario.
 de apoyoUsb 2. 0, tasa de transferencia de hasta 480 mb/s
 ledindicador de trabajo
 Podría ser el trabajo como un reemplazo para 1.8" zif/lif recinto caso

5)

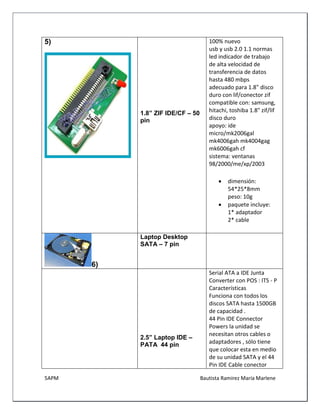

1.8” ZIF IDE/CF – 50 pin
100% nuevo usb y usb 2.0 1.1 normas led indicador de trabajo de alta velocidad de transferencia de datos hasta 480 mbps adecuado para 1.8" disco duro con lif/conector zif compatible con: samsung, hitachi, toshiba 1.8" zif/lif disco duro apoyo: ide micro/mk2006gal mk4006gah mk4004gag mk6006gah cf sistema: ventanas 98/2000/me/xp/2003
 dimensión: 54*25*8mm peso: 10g
 paquete incluye: 1* adaptador 2* cable
6)
Laptop Desktop SATA – 7 pin
2.5” Laptop IDE – PATA 44 pin
Serial ATA a IDE Junta Converter con POS : ITS - P
Características
Funciona con todos los discos SATA hasta 1500GB de capacidad .
44 Pin IDE Connector Powers la unidad se necesitan otros cables o adaptadores , sólo tiene que colocar esta en medio de su unidad SATA y el 44 Pin IDE Cable conector

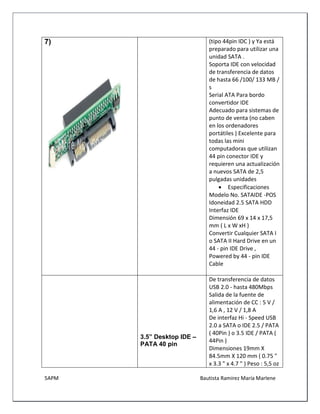

7)
(tipo 44pin IDC ) y Ya está preparado para utilizar una unidad SATA .
Soporta IDE con velocidad de transferencia de datos de hasta 66 /100/ 133 MB / s
Serial ATA Para bordo convertidor IDE
Adecuado para sistemas de punto de venta (no caben en los ordenadores portátiles ) Excelente para todas las mini computadoras que utilizan 44 pin conector IDE y requieren una actualización a nuevos SATA de 2,5 pulgadas unidades
 Especificaciones
Modelo No. SATAIDE -POS
Idoneidad 2.5 SATA HDD
Interfaz IDE
Dimensión 69 x 14 x 17,5 mm ( L x W xH )
Convertir Cualquier SATA I o SATA II Hard Drive en un 44 - pin IDE Drive , Powered by 44 - pin IDE Cable

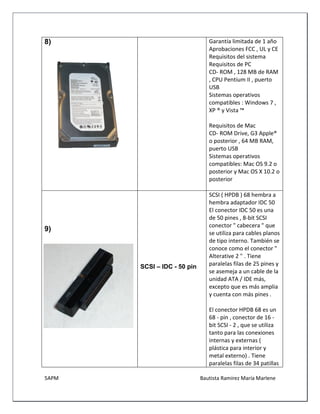

3.5” Desktop IDE – PATA 40 pin
De transferencia de datos USB 2.0 - hasta 480Mbps
Salida de la fuente de alimentación de CC : 5 V / 1,6 A , 12 V / 1,8 A
De interfaz Hi - Speed USB 2.0 a SATA o IDE 2.5 / PATA ( 40Pin ) o 3.5 IDE / PATA ( 44Pin )
Dimensiones 19mm X 84.5mm X 120 mm ( 0.75 " x 3.3 " x 4.7 " ) Peso : 5,5 oz

8)
Garantía limitada de 1 año
Aprobaciones FCC , UL y CE
Requisitos del sistema Requisitos de PC
CD- ROM , 128 MB de RAM , CPU Pentium II , puerto USB
Sistemas operativos compatibles : Windows 7 , XP ® y Vista ™
Requisitos de Mac
CD- ROM Drive, G3 Apple® o posterior , 64 MB RAM, puerto USB
Sistemas operativos compatibles: Mac OS 9.2 o posterior y Mac OS X 10.2 o posterior
9)
SCSI – IDC - 50 pin
SCSI ( HPDB ) 68 hembra a hembra adaptador IDC 50
El conector IDC 50 es una de 50 pines , 8-bit SCSI conector " cabecera " que se utiliza para cables planos de tipo interno. También se conoce como el conector " Alterative 2 " . Tiene paralelas filas de 25 pines y se asemeja a un cable de la unidad ATA / IDE más, excepto que es más amplia y cuenta con más pines .
El conector HPDB 68 es un 68 - pin , conector de 16 - bit SCSI - 2 , que se utiliza tanto para las conexiones internas y externas ( plástica para interior y metal externo) . Tiene paralelas filas de 34 patillas

, pero tiene los pasadores mucho más juntos y por lo tanto es más estrecho que el conector IDC 50 . También se conoce como el HD68 , Mini D68 , o el conector " Alternativa 3 " .
Este adaptador tiene un conector IDC -50 femenina en un lado y un HPDB 68 conector hembra en el lado . Fabricado en plástico , es adecuado tanto para aplicaciones internas y externas .

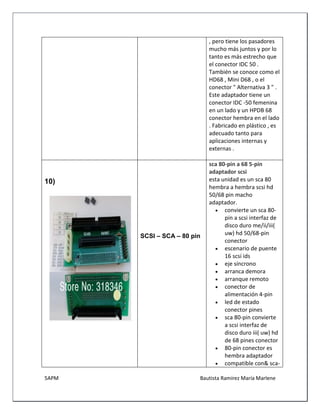

10)
SCSI – SCA – 80 pin
sca 80-pin a 68 5-pin adaptador scsi
esta unidad es un sca 80 hembra a hembra scsi hd 50/68 pin macho adaptador.
 convierte un sca 80- pin a scsi interfaz de disco duro me/ii/iii( uw) hd 50/68-pin conector
 escenario de puente 16 scsi ids
 eje síncrono
 arranca demora
 arranque remoto
 conector de alimentación 4-pin
 led de estado conector pines
 sca 80-pin convierte a scsi interfaz de disco duro iii( uw) hd de 68 pines conector
 80-pin conector es hembra adaptador
 compatible con& sca-

2 80-pin sca
11)

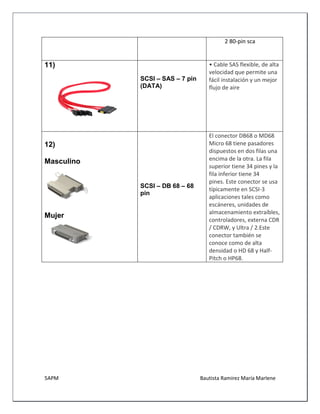

SCSI – SAS – 7 pin (DATA)
• Cable SAS flexible, de alta velocidad que permite una fácil instalación y un mejor flujo de aire
12)
Masculino
Mujer
SCSI – DB 68 – 68 pin El conector DB68 o MD68 Micro 68 tiene pasadores dispuestos en dos filas una encima de la otra. La fila superior tiene 34 pines y la fila inferior tiene 34 pines. Este conector se usa típicamente en SCSI-3 aplicaciones tales como escáneres, unidades de almacenamiento extraíbles, controladores, externa CDR / CDRW, y Ultra / 2.Este conector también se conoce como de alta densidad o HD 68 y Half- Pitch o HP68.

13)PUERTOS DE COMUNICACIÓN
Imagen
Nombre del Puerto
Características

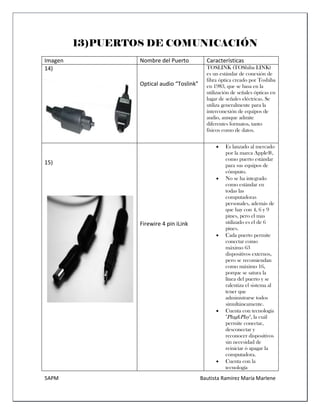

14)
Optical audio “Toslink”
TOSLINK (TOShiba LINK) es un estándar de conexión de fibra óptica creado por Toshiba en 1983, que se basa en la utilización de señales ópticas en lugar de señales eléctricas. Se utiliza generalmente para la interconexión de equipos de audio, aunque admite diferentes formatos, tanto físicos como de datos.
15)
Firewire 4 pin iLink
 Es lanzado al mercado por la marca Apple®, como puerto estándar para sus equipos de cómputo.
 No se ha integrado como estándar en todas las computadoras personales, además de que hay con 4, 6 y 9 pines, pero el mas utilizado es el de 6 pines.
 Cada puerto permite conectar como máximo 63 dispositivos externos, pero se recomiendan como máximo 16, porque se satura la línea del puerto y se ralentiza el sistema al tener que administrarse todos simultáneamente.
 Cuenta con tecnología "Plug&Play", la cuál permite conectar, desconectar y reconocer dispositivos sin necesidad de reiniciar ó apagar la computadora.
 Cuenta con la tecnología

denominada "Hot Swappable", la cuál permite la instalación ó sustitución de dispositivos importantes sin necesidad de reiniciar ó apagar la computadora.
16)

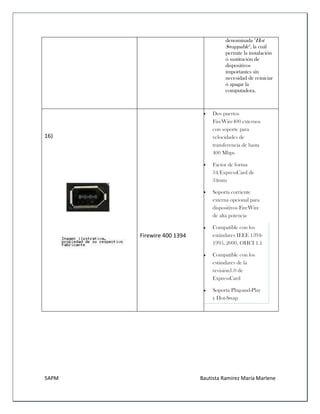

Firewire 400 1394  Dos puertos FireWire400 externos con soporte para velocidades de transferencia de hasta 400 Mbps  Factor de forma 34/ExpressCard de 34mm  Soporta corriente externa opcional para dispositivos FireWire de alta potencia  Compatible con los estándares IEEE 1394- 1995, 2000, OHCI 1.1  Compatible con los estándares de la revisión1.0 de ExpressCard  Soporta Plug-and-Play y Hot-Swap

17)

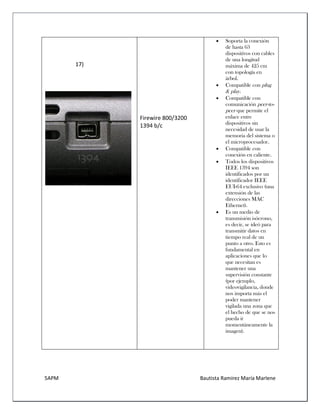

Firewire 800/3200 1394 b/c
 Soporta la conexión de hasta 63 dispositivos con cables de una longitud máxima de 425 cm con topología en árbol.
 Compatible con plug & play.
 Compatible con comunicación peer-to- peer que permite el enlace entre dispositivos sin necesidad de usar la memoria del sistema o el microprocesador.
 Compatible con conexión en caliente.
 Todos los dispositivos IEEE 1394 son identificados por un identificador IEEE EUI-64 exclusivo (una extensión de las direcciones MAC Ethernet).
 Es un medio de transmisión isócrono, es decir, se ideó para transmitir datos en tiempo real de un punto a otro. Esto es fundamental en aplicaciones que lo que necesitan es mantener una supervisión constante (por ejemplo, videovigilancia, donde nos importa más el poder mantener vigilada una zona que el hecho de que se nos pueda ir momentáneamente la imagen).

18)

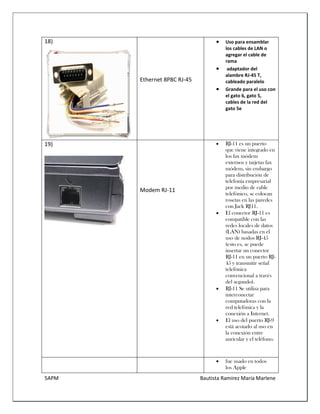

Ethernet 8P8C RJ-45
 Uso para ensamblar los cables de LAN o agregar el cable de rama
 adaptador del alambre RJ-45 T, cableado paralelo
 Grande para el uso con el gato 6, gato 5, cables de la red del gato 5e
19)
Modem RJ-11
 RJ-11 es un puerto que viene integrado en los fax módem externos y tarjetas fax módem, sin embargo para distribución de telefonía empresarial por medio de cable telefónico, se colocan rosetas en las paredes con Jack RJ11.
 El conector RJ-11 es compatible con las redes locales de datos (LAN) basadas en el uso de nodos RJ-45 (esto es, se puede insertar un conector RJ-11 en un puerto RJ- 45 y transmitir señal telefónica convencional a través del segundo).
 RJ-11 Se utiliza para interconectar computadoras con la red telefónica y la conexión a Internet.
 El uso del puerto RJ-9 está acotado al uso en la conexión entre auricular y el teléfono.
 fue usado en todos los Apple

20)
Apple Desktop Bus - ADB Macintosh empezando con los Macintosh II y Macintosh SE, hasta que fue reemplazado por el USB  El sistema ADB se basa en que los dispositivos tengan la capacidad de decodificar un número simple (su dirección) y de guardar varios datos pequeños (sus registros).  Usa un único pin para los datos, haciendo que sea uno de los buses menos caros de la historia: el hardware ADB es tan barato que el conector siempre resulta más caro.
21)
Mac Serial
 En el ámbito de la electrónica comercial se le denomina como conector DB9 ("D- subminiature type B, 9 pin"), esto es D- subminiatura tipo B, con 9 pines.
 Se utilizaba principalmente para la conexión del ratón (Mouse), algunos tipos antiguos de escáneres y actualmente para dispositivos como PDA´s ("Personal Digital Assistant") ó asistentes personales digitales.
 Cada puerto, permite conectar solamente 1 dispositivo.
 Para conectar y desconectar los dispositivos, así como para que la computadora los reconozca de manera correcta, es necesario apagar y reiniciar la

computadora.
22)

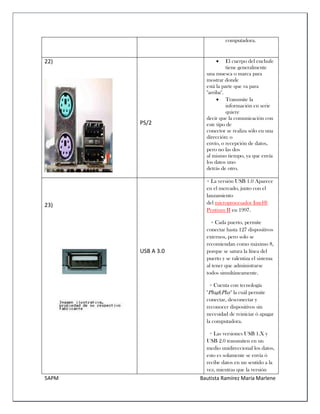

PS/2
 El cuerpo del enchufe tiene generalmente
una muesca o marca para mostrar donde
está la parte que va para "arriba".
 Transmite la información en serie quiere
decir que la comunicación con este tipo de
conector se realiza sólo en una dirección: o
envío, o recepción de datos, pero no las dos
al mismo tiempo, ya que envía los datos uno
detrás de otro.
23)
USB A 3.0
+ La versión USB 1.0 Aparece en el mercado, junto con el lanzamiento del microprocesador Intel® Pentium II en 1997.
+ Cada puerto, permite conectar hasta 127 dispositivos externos, pero solo se recomiendan como máximo 8, porque se satura la línea del puerto y se ralentiza el sistema al tener que administrarse todos simultáneamente.
+ Cuenta con tecnología "Plug&Play" la cuál permite conectar, desconectar y reconocer dispositivos sin necesidad de reiniciar ó apagar la computadora.
+ Las versiones USB 1.X y USB 2.0 transmiten en un medio unidireccional los datos, esto es solamente se envía ó recibe datos en un sentido a la vez, mientras que la versión

USB 3 cuenta con un medio Duplex que permite enviar y recibir datos de manera simultánea.
+ A pesar de que el puerto USB 3, está actualmente integrado ya en algunas placas de nueva generación, aún no hay dispositivos comerciales/populares para esta tecnología.
DE – 9F
24)
DB – 25 Serial/Com Port  Los puertos seriales, por lo general, están integrados a la placa madre, motivo por el cual los conectores que se hallan detrás de la carcasa y se encuentran conectados a la placa madre mediante un cable, pueden utilizarse para conectar un elemento exterior. Generalmente, los conectores seriales tienen 9 ó 25 clavijas y tienen la siguiente forma (conectores DB9 y DB25 respectivamente):  La comunicación serial se lleva a cabo asincrónicamente, es decir que no es necesaria una señal (o reloj) de sincronización: los datos pueden enviarse en intervalos aleatorios. A su vez, el periférico debe poder distinguir los caracteres (un carácter tiene 8 bits de longitud) entre la sucesión de bits que se

está enviando.
25)
DE – 9 Serial RS232
 En el ámbito de la electrónica comercial se le denomina como conector DB9 ("D- subminiature type B, 9 pin"), esto es D- subminiatura tipo B, con 9 pines.
 Se utilizaba principalmente para la conexión del ratón (Mouse), algunos tipos antiguos de escáneres y actualmente para dispositivos como PDA´s ("Personal Digital Assistant") ó asistentes personales digitales.
 Cada puerto, permite conectar solamente 1 dispositivo.
 Para conectar y desconectar los dispositivos, así como para que la computadora los reconozca de manera correcta, es necesario apagar y reiniciar la computadora.
26)
E – SATA
 Es un puerto de reciente lanzamiento, siendo una extensión del conector SATA utilizado para discos duros internos, pero actualmente las tarjetas principales (Motherboard) ya cuentan con puertos integrados.
 En el caso de tarjetas de expansión PCI, estas se fijan al gabinete por medio de un adaptador en la parte trasera, con lo

que se aumenta la cantidad de puertos disponibles.
 Cuenta con la tecnología denominada "Hot Swappable", la cuál permite la instalación ó sustitución de dispositivos importantes sin necesidad de reiniciar ó apagar la computadora.
 Cada puerto permite conectar como máximo 15 dispositivos externos, pero se recomienda usar menos, porque se satura la línea del puerto y se ralentiza el sistema al tener que administrarse todos simultáneamente.
27)

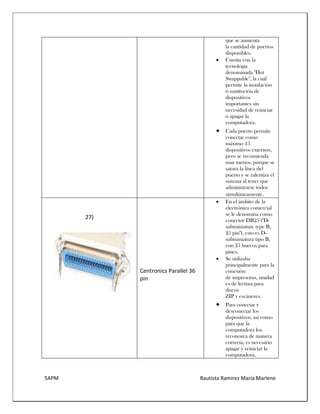

Centronics Parallel 36 pin
 En el ámbito de la electrónica comercial se le denomina como conector DB25 ("D- subminiature type B, 25 pin"), esto es D- subminiatura tipo B, con 25 huecos para pines.
 Se utilizaba principalmente para la conexión de impresoras, unidades de lectura para discos ZIP y escáneres.
 Para conectar y desconectar los dispositivos, así como para que la computadora los reconozca de manera correcta, es necesario apagar y reiniciar la computadora.

28)

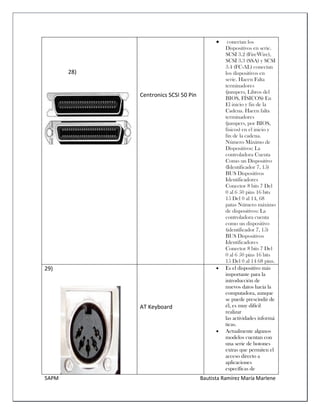

Centronics SCSI 50 Pin  conectan los Dispositivos en serie. SCSI 3.2 (FireWire), SCSI 3.3 (SSA) y SCSI 3.4 (FC-AL) conectan los dispositivos en serie. Hacen Falta terminadores (jumpers, Libros del BIOS, FÍSICOS) En El inicio y fin de la Cadena. Hacen falta terminadores (jumpers, por BIOS, físicos) en el inicio y fin de la cadena. Número Máximo de Dispositivos: La controladora Cuenta Como un Dispositivo (Identificador 7, 15) BUS Dispositivos Identificadores Conector 8 bits 7 Del 0 al 6 50 pins 16 bits 15 Del 0 al 14, 68 patas Número máximo de dispositivos: La controladora cuenta como un dispositivo (identificador 7, 15) BUS Dispositivos Identificadores Conector 8 bits 7 Del 0 al 6 50 pins 16 bits 15 Del 0 al 14 68 pins.
29)
AT Keyboard
 Es el dispositivo más importante para la introducción de nuevos datos hacia la computadora, aunque se puede prescindir de él, es muy difícil realizar las actividades informáticas.
 Actualmente algunos modelos cuentan con una serie de botones extras que permiten el acceso directo a aplicaciones específicas de

Microsoft® Windows, tales como Outlook, controles de sonido, acceder al explorador de Internet, etc.
 Básicamente no ha cambiado la tecnología de estos dispositivos, salvo por la forma en que al oprimir las teclas, y estas generan los códigos correspondientes.
 Actualmente existen teclados inalámbricos, pero no son muy comerciales ni económicos, debido al tipo de tecnología y en gran medida debido a que requieren el uso de baterías para su funcionamiento.
30)

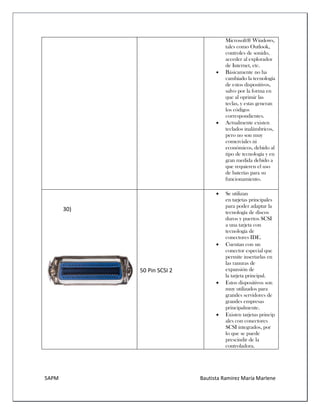

50 Pin SCSI 2
 Se utilizan en tarjetas principales para poder adaptar la tecnología de discos duros y puertos SCSI a una tarjeta con tecnología de conectores IDE.
 Cuentan con un conector especial que permite insertarlas en las ranuras de expansión de la tarjeta principal.
 Estos dispositivos son muy utilizados para grandes servidores de grandes empresas principalmente.
 Existen tarjetas principales con conectores SCSI integrados, por lo que se puede prescindir de la controladora.

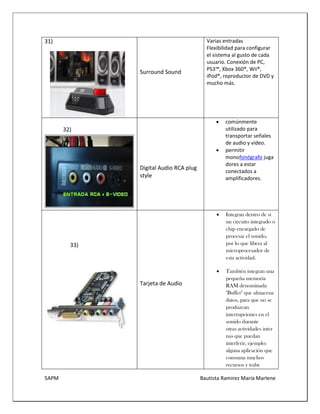

31)
Surround Sound
Varias entradas
Flexibilidad para configurar el sistema al gusto de cada usuario. Conexión de PC, PS3™, Xbox 360®, Wii®, iPod®, reproductor de DVD y mucho más.
32)
Digital Audio RCA plug style
 comúnmente utilizado para transportar señales de audio y vídeo.
 permitir monofonógrafo jugadores a estar conectados a amplificadores.
33)
Tarjeta de Audio
 Integran dentro de si un circuito integrado ó chip encargado de procesar el sonido, por lo que libera al microprocesador de esta actividad.
 También integran una pequeña memoria RAM denominada "Buffer" que almacena datos, para que no se produzcan interrupciones en el sonido durante otras actividades internas que puedan interferir, ejemplo: alguna aplicación que consuma muchos recursos y trabe

momentáneamente la computadora.

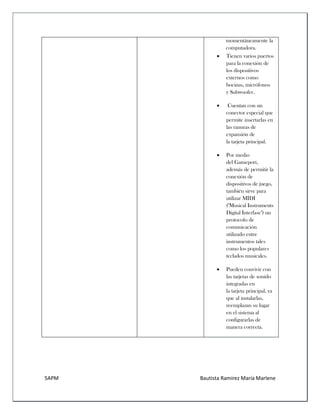

 Tienen varios puertos para la conexión de los dispositivos externos como bocinas, micrófonos y Subwoofer.
 Cuentan con un conector especial que permite insertarlas en las ranuras de expansión de la tarjeta principal.
 Por medio del Gameport, además de permitir la conexión de dispositivos de juego, también sirve para utilizar MIDI ("Musical Instruments Digital Interfase") un protocolo de comunicación utilizado entre instrumentos tales como los populares teclados musicales.
 Pueden convivir con las tarjetas de sonido integradas en la tarjeta principal, ya que al instalarlas, reemplazan su lugar en el sistema al configurarlas de manera correcta.

34)
Composite Audio/Video
 Pequeño y ligero para la portabilidad o en las aplicaciones go
 Característica de soporte TWAIN para su uso con varios títulos de software
 Compatible con NTSC, PAL y SECAM
 Elija entre MPEG 1 y MPEG 2 de codificación de vídeo
 Función de captura le permite capturar imágenes fijas
 Hasta 30 fps capacidad de captura de movimiento a una resolución máxima de 720x480 (NTSC) / 720x576 (PAL)
 Dispositivo plug and play y no requiere adaptador de corriente.

35)

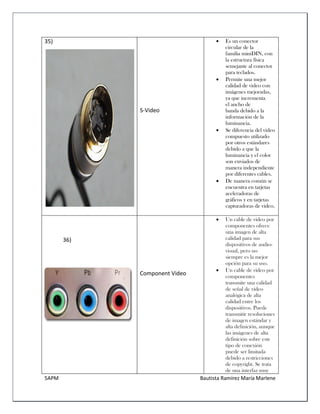

S-Video
 Es un conector circular de la familia miniDIN, con la estructura física semejante al conector para teclados.
 Permite una mejor calidad de video con imágenes mejoradas, ya que incrementa el ancho de banda debido a la información de la luminancia.
 Se diferencia del video compuesto utilizado por otros estándares debido a que la luminancia y el color son enviados de manera independiente por diferentes cables.
 De manera común se encuentra en tarjetas aceleradoras de gráficos y en tarjetas capturadoras de video.
36)
Component Video  Un cable de vídeo por componentes ofrece una imagen de alta calidad para sus dispositivos de audiovisual, pero no siempre es la mejor opción para su uso.  Un cable de vídeo por componentes transmite una calidad de señal de vídeo analógica de alta calidad entre los dispositivos. Puede transmitir resoluciones de imagen estándar y alta definición, aunque las imágenes de alta definición sobre este tipo de conexión puede ser limitada debido a restricciones de copyright. Se trata de una interfaz muy

común en todo tipo de material audiovisual de los consumidores.

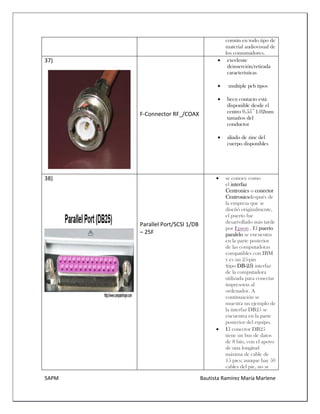

37)
F-Connector RF_/COAX  excelente deinserción/retirada características  multiple pcb tipos  becu contacto está disponible desde el centro 0.55~1.02mm tamaños del conductor  aliado de zinc del cuerpo disponibles
38)

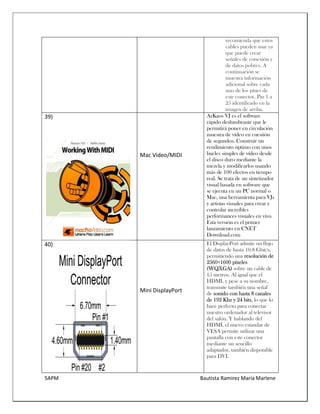

Parallel Port/SCSI 1/DB – 25F  se conoce como el interfaz Centronics o conector Centronicsdespués de la empresa que se diseñó originalmente, el puerto fue desarrollado más tarde por Epson . El puerto paralelo se encuentra en la parte posterior de las computadoras compatibles con IBM y es un 25-pin (tipo DB-25) interfaz de la computadora utilizada para conectar impresoras al ordenador. A continuación se muestra un ejemplo de la interfaz DB25 se encuentra en la parte posterior del equipo.  El conector DB25 tiene un bus de datos de 8 bits, con el apoyo de una longitud máxima de cable de 15 pies; aunque hay 50 cables del pie, no se

recomienda que estos cables pueden usar ya que puede crear señales de conexión y de datos pobres. A continuación se muestra información adicional sobre cada uno de los pines de este conector. Pin 1 a 25 identificado en la imagen de arriba.
39)
Mac Video/MIDI ArKaos VJ es el software rápido deslumbrante que le permitirá poner en circulación muestra de vídeo en cuestión de segundos. Construir un rendimiento óptimo con unos bucles simples de vídeo desde el disco duro mediante la mezcla y modificarlos usando más de 100 efectos en tiempo real. Se trata de un sintetizador visual basada en software que se ejecuta en un PC normal o Mac, una herramienta para VJs y artistas visuales para crear y controlar increíbles performances visuales en vivo. Esta versión es el primer lanzamiento en CNET Download.com
40)
Mini DisplayPort El DisplayPort admite un flujo de datos de hasta 10.8 Gbit/s, permitiendo una resolución de 2560×1600 píxeles (WQXGA) sobre un cable de 15 metros. Al igual que el HDMI, y pese a su nombre, transmite también una señal de sonido con hasta 8 canales de 192 Khz y 24 bits, lo que lo hace perfecto para conectar nuestro ordenador al televisor del salón. Y hablando del HDMI, el nuevo estandar de VESA permite utilizar una pantalla con este conector mediante un sencillo adaptador, también disponible para DVI.

41)
Mini – DVI para reemplazar los formatos analógicos como el VGA, promoviendo un modelo de traspaso de señal por códigos binarios, donde cada píxel no depende de los píxeles adyacentes ni del ruido eléctrico, logrando una representación 100% fiel de la fuente en la pantalla. Puede ser de tipo DVI-D (sólo digital), DVI-A (sólo analógico) o DVI-I (digital y analógico, para permitir compatibilidad). Ha sido adoptado por muchas marcas importantes desde 2003, pero no es el único formato que se ocupa con estos fines HD.
42)
Mini – VGA
Es el primer estándar creado por IBM para la conexión de las primeras computadoras personales. Su señal es analógica y por lo tanto es sensible tanto a interferencias como a la longitud del cable. En su momento fue un gran avance ya que superaba a otros estándares como ISA, CGA o EGA que apenas eran capaces de representar varios colores.
43)
Apple Display Connector ADC
 es un dispositivo independiente que se conecta una pantalla LCD de panel plano o similares de Apple contiene un conector Apple Display al conector de interfaz visual digital en tu Mac . El adaptador convierte automáticamente las señales de su computadora en señales que el monitor Apple puede procesar. Adaptadores de DVI a ADC varían en precio y están disponibles directamente de Apple y distribuidores de

terceros. Especificaciones
 Un adaptador de DVI a ADC contiene un conector DVI, un cable USB, un cable de alimentación eléctrica y un único conector ADC. En el medio del adaptador, un componente de 5 por 5 pulgadas está presente que los procesos y convierte las señales de vídeo digitales desde su ordenador a la codificación del monitor ADC pueden mostrar . A DVI a la longitud del cable del adaptador de ADC es de seis pies y el adaptador es de color blanco .
44)
LFH60 (dual DVI – D)
Largo 6 ' ( 1,8 m )
Connector 1 1 x LFH60 masculina
Connector 2 2 x DVI - D macho
Apoyo G2 + / G200 / G450 Multi -Monitor Series , Millennium G550 Dual DVI , Millennium G550 PCI de bajo perfil , Millennium P650 PCIe de perfil bajo 64 , Millennium P650 de bajo perfil PCI, AGP y cuatro veces al día QID Pro tarjetas gráficas

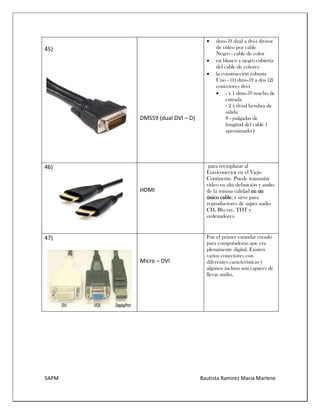

45)
DMS59 (dual DVI – D)
 dms-59 dual a dvi-i divisor de vídeo por cable Negro - cable de color
 en blanco y negro cubierta del cable de colores
 la construcción robusta Uno - (1) dms-59 a dos (2) conectores dvi-i
 - x 1 dms-59 macho de entrada - 2 x dvi-d hembra de salida 8 - pulgadas de longitud del cable ( aproximado )
46)
HDMI para reemplazar al Euroconector en el Viejo Continente. Puede transmitir vídeo en alta definición y audio de la misma calidad en un único cable, y sirve para reproductores de super audio CD, Blu ray, TDT y ordenadores.
47)
Micro – DVI
Fue el primer estándar creado para computadoras que era plenamente digital. Existen varios conectores con diferentes características y algunos incluso son capaces de llevar audio.

48)

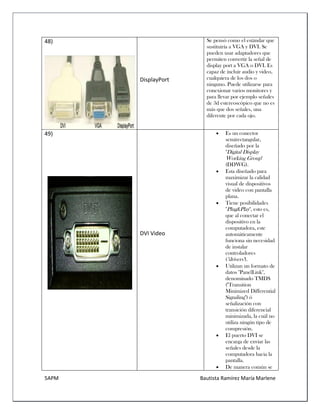

DisplayPort
Se pensó como el estándar que sustituiría a VGA y DVI. Se pueden usar adaptadores que permiten convertir la señal de display port a VGA o DVI. Es capaz de incluir audio y video, cualquiera de los dos o ninguno. Puede utilizarse para conexionar varios monitores y para llevar por ejemplo señales de 3d estereoscópico que no es más que dos señales, una diferente por cada ojo.
49)
DVI Video
 Es un conector semirectangular, diseñado por la "Digital Display Working Group" (DDWG).
 Esta diseñado para maximizar la calidad visual de dispositivos de video con pantalla plana.
 Tiene posibilidades "Plug&Play", esto es, que al conectar el dispositivo en la computadora, este automáticamente funciona sin necesidad de instalar controladores ("drivers").
 Utilizan un formato de datos "PanelLink", denominado TMDS ("Transition Minimized Differential Signaling") ó señalización con transición diferencial minimizada, la cuál no utiliza ningún tipo de compresión.
 El puerto DVI se encarga de enviar las señales desde la computadora hacia la pantalla.
 De manera común se

encuentra en tarjetas aceleradoras de gráficos y en tarjetas capturadoras de video.
50)
DE – 15/HD 15
 VGA fue el último estándar de gráficos introducido por IBM al que se atuvieron la mayoría de los fabricantes de computadoras compatibles IBM, convirtiéndolo en el mínimo que todo el hardware gráfico soporta antes de cargar un dispositivo específico. Por ejemplo, la pantalla de Microsoft Windows aparece mientras la máquina sigue funcionando en modo VGA, razón por la que esta pantalla aparecerá siempre con reducción de la resolución y profundidad de color.
52) Conclusión:
Están ubicados en la parte posterior de nuestro PC y son utilizados para conectar los dispositivos periféricos de entrada y salida u otros ordenadores.

Puertos de comunicación

Más contenido relacionado

Similar a Puertos de comunicación

Más de Moni Tapia

Último

Puertos de comunicación
