1. 7-10-2014
Periféricos
Bautista Ramírez María Marlene
5apm
Centro de Bachillerato Tecnológico industrial y de servicio no. 145
“Venustiano Carranza”
San Juan Del Rio. Qro.

2. Índice
1. Objetivo
2. Introducción
3. Esquema de una placa MSI K7N2 Delta 2 Platinum
4. Tabla de periféricos
5. Microprocesador
6. Memoria Ram
7. Disco duro
8. Tarjeta de video
9. Tarjeta de sonido
10. Buffer
11. Unidad Óptica
12. HD Ready, Full-HD y HDMI
13. Conclusion

3. 1. OBJETIVO:
Dar a conocer la importancia, funcionamiento, beneficios y ventajas de los diferentes tipos de dispositivos de entrada/salida y mixtos de los cuales les damos el nombre de periféricos, para el mejor entendimiento, manejo y comprensión del usuario y así adquirir los conocimientos para seleccionar los mejores métodos como entrada de datos, almacenamientos, acceso, procesamiento y salidas.
2. INTRODUCCIÓN:
Se denominan periféricos tanto a las unidades o dispositivos a través de los cuales el ordenador se comunica con el mundo exterior, a los sistemas que almacenan o archivan la información, sirviendo de memoria auxiliar de la memoria principal.

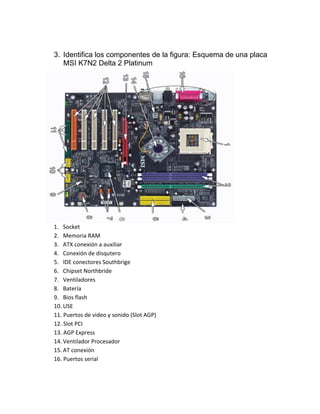

4. 3. Identifica los componentes de la figura: Esquema de una placa
MSI K7N2 Delta 2 Platinum
1. Socket
2. Memoria RAM
3. ATX conexión a auxiliar
4. Conexión de disqutero
5. IDE conectores Southbrige
6. Chipset Northbride
7. Ventiladores
8. Batería
9. Bios flash
10. USE
11. Puertos de video y sonido (Slot AGP)
12. Slot PCI
13. AGP Express
14. Ventilador Procesador
15. AT conexión
16. Puertos serial

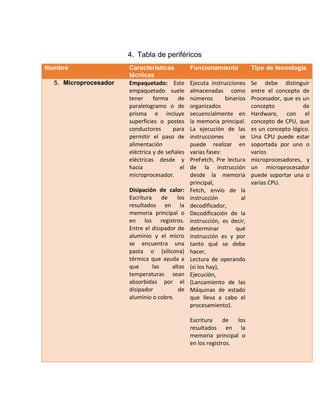

5. 4. Tabla de periféricos Nombre Características técnicas Funcionamiento Tipo de tecnología 5. Microprocesador Empaquetado: Este empaquetado suele tener forma de paralelogramo o de prisma e incluye superficies o postes conductores para permitir el paso de alimentación eléctrica y de señales eléctricas desde y hacia el microprocesador. Disipación de calor: Escritura de los resultados en la memoria principal o en los registros. Entre el disipador de aluminio y el micro se encuentra una pasta o (silicona) térmica que ayuda a que las altas temperaturas sean absorbidas por el disipador de aluminio o cobre. Ejecuta instrucciones almacenadas como números binarios organizados secuencialmente en la memoria principal. La ejecución de las instrucciones se puede realizar en varias fases: PreFetch, Pre lectura de la instrucción desde la memoria principal, Fetch, envío de la instrucción al decodificador, Decodificación de la instrucción, es decir, determinar qué instrucción es y por tanto qué se debe hacer, Lectura de operando (si los hay), Ejecución, (Lanzamiento de las Máquinas de estado que lleva a cabo el procesamiento). Escritura de los resultados en la memoria principal o en los registros. Se debe distinguir entre el concepto de Procesador, que es un concepto de Hardware, con el concepto de CPU, que es un concepto lógico. Una CPU puede estar soportada por uno o varios microprocesadores, y un microprocesador puede soportar una o varias CPU.

6. 6. Memoria Ram
Placa Base, Tarjeta madre (mother Board): es una tarjeta de circuito impreso que da soporte de las demás partes de la computadora.
Formato de Placa AT: Es el empleado por el IBM AT INC y sus clones en formato sobremesa completa y torre completa.
Formato de Placa Baby AT: es funcionalmente equivalente a la AT, pero significativamente menor, su menor tamaño favorece las cajas más pequeñas y facilita la ampliación, por lo que toda la industria se vuelca en él abandonando el formato AT.
Formato de Placa ATX: este nuevo formato se resuelven todos los inconvenientes que perjudicaron a la ya mencionada placa.
Formato de Placa microATX: Debido a sus dimensiones sólo tiene sitio para 1 ó 2 slots PCI y/o AGP, por lo que suelen incorporar puertos FireWire y USB 2 en abundancia (para permitir conectar unidades externas y regrabadoras de DVD).
La memoria de acceso aleatorio, (en inglés: Random Access Memory cuyo acrónimo es RAM) es la memoria desde donde el procesador recibe las instrucciones y guarda los resultados. Es el área de trabajo para la mayor parte del software de un computador.1 Existe una memoria intermedia entre el procesador y la RAM, llamada caché, pero ésta sólo es una copia de acceso rápido de la memoria principal almacenada en los módulos de RAM.1 Los módulos de RAM son la presentación comercial de este tipo de memoria, se compone de integrados soldados sobre un circuito impreso.
Se trata de una memoria de estado sólido tipo DRAM en la que se puede tanto leer como escribir información. Se utiliza como memoria de trabajo para el sistema operativo, los programas y la mayoría del software. Es allí donde se cargan todas
DDR SDRAM (Double Data Rate SDRAM): envía los datos dos veces por cada ciclo de reloj. De este modo trabaja al doble de velocidad del bus del sistema, sin necesidad de aumentar la frecuencia de reloj.
DDR 2 SDRAM: son una mejora de las memorias DDR (Double Data Rate), que permiten que los búferes de entrada/salida trabajen al doble de la frecuencia del núcleo, permitiendo que durante cada ciclo de reloj se realicen cuatro transferencias.
DDR 3 SDRAM: el sucesor de la actual memoria estándar DDR 2, DDR 3 promete proporcionar significantes mejoras en el rendimiento en niveles de bajo voltaje, lo que lleva consigo una disminución del gasto global de consumo.
RDRAM (Rambus DRAM): Memoria de gama alta basada en un protocolo propietario creado por la empresa Rambus, lo cual obliga a sus compradores a pagar regalías en concepto de uso.

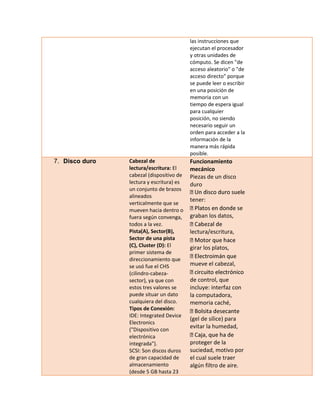

7. las instrucciones que ejecutan el procesador y otras unidades de cómputo. Se dicen "de acceso aleatorio" o "de acceso directo" porque se puede leer o escribir en una posición de memoria con un tiempo de espera igual para cualquier posición, no siendo necesario seguir un orden para acceder a la información de la manera más rápida posible. 7. Disco duro Cabezal de lectura/escritura: El cabezal (dispositivo de lectura y escritura) es un conjunto de brazos alineados verticalmente que se mueven hacia dentro o fuera según convenga, todos a la vez. Pista(A), Sector(B), Sector de una pista (C), Cluster (D): El primer sistema de direccionamiento que se usó fue el CHS (cilindro-cabeza- sector), ya que con estos tres valores se puede situar un dato cualquiera del disco. Tipos de Conexión: IDE: Integrated Device Electronics ("Dispositivo con electrónica integrada"). SCSI: Son discos duros de gran capacidad de almacenamiento (desde 5 GB hasta 23 Funcionamiento mecánico Piezas de un disco duro tener: se graban los datos, lectura/escritura, girar los platos, mueve el cabezal, de control, que incluye: interfaz con la computadora, memoria caché, (gel de sílice) para evitar la humedad, proteger de la suciedad, motivo por el cual suele traer algún filtro de aire.

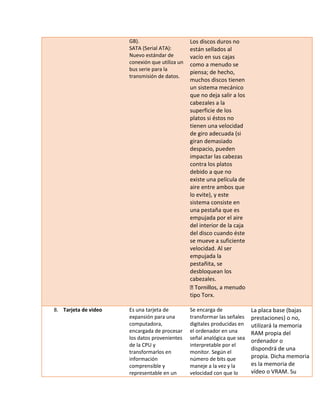

8. GB). SATA (Serial ATA): Nuevo estándar de conexión que utiliza un bus serie para la transmisión de datos. Los discos duros no están sellados al vacío en sus cajas como a menudo se piensa; de hecho, muchos discos tienen un sistema mecánico que no deja salir a los cabezales a la superficie de los platos si éstos no tienen una velocidad de giro adecuada (si giran demasiado despacio, pueden impactar las cabezas contra los platos debido a que no existe una película de aire entre ambos que lo evite), y este sistema consiste en una pestaña que es empujada por el aire del interior de la caja del disco cuando éste se mueve a suficiente velocidad. Al ser empujada la pestañita, se desbloquean los cabezales. s, a menudo tipo Torx.
8. Tarjeta de video
Es una tarjeta de expansión para una computadora, encargada de procesar los datos provenientes de la CPU y transformarlos en información comprensible y representable en un
Se encarga de transformar las señales digitales producidas en el ordenador en una señal analógica que sea interpretable por el monitor. Según el número de bits que maneje a la vez y la velocidad con que lo
La placa base (bajas prestaciones) o no, utilizará la memoria RAM propia del ordenador o dispondrá de una propia. Dicha memoria es la memoria de vídeo o VRAM. Su

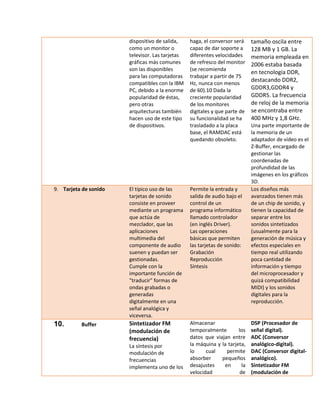

9. dispositivo de salida, como un monitor o televisor. Las tarjetas gráficas más comunes son las disponibles para las computadoras compatibles con la IBM PC, debido a la enorme popularidad de éstas, pero otras arquitecturas también hacen uso de este tipo de dispositivos.
haga, el conversor será capaz de dar soporte a diferentes velocidades de refresco del monitor (se recomienda trabajar a partir de 75 Hz, nunca con menos de 60).10 Dada la creciente popularidad de los monitores digitales y que parte de su funcionalidad se ha trasladado a la placa base, el RAMDAC está quedando obsoleto.
tamaño oscila entre 128 MB y 1 GB. La memoria empleada en 2006 estaba basada en tecnología DDR, destacando DDR2, GDDR3,GDDR4 y GDDR5. La frecuencia de reloj de la memoria se encontraba entre 400 MHz y 1,8 GHz.
Una parte importante de la memoria de un adaptador de vídeo es el Z-Buffer, encargado de gestionar las coordenadas de profundidad de las imágenes en los gráficos 3D. 9. Tarjeta de sonido El típico uso de las tarjetas de sonido consiste en proveer mediante un programa que actúa de mezclador, que las aplicaciones multimedia del componente de audio suenen y puedan ser gestionadas. Cumple con la importante función de "traducir" formas de ondas grabadas o generadas digitalmente en una señal analógica y viceversa. Permite la entrada y salida de audio bajo el control de un programa informático llamado controlador (en inglés Driver). Las operaciones básicas que permiten las tarjetas de sonido: Grabación Reproducción Síntesis Los diseños más avanzados tienen más de un chip de sonido, y tienen la capacidad de separar entre los sonidos sintetizados (usualmente para la generación de música y efectos especiales en tiempo real utilizando poca cantidad de información y tiempo del microprocesador y quizá compatibilidad MIDI) y los sonidos digitales para la reproducción.
10. Buffer
Sintetizador FM (modulación de frecuencia)
La síntesis por modulación de frecuencias implementa uno de los
Almacenar temporalmente los datos que viajan entre la máquina y la tarjeta, lo cual permite absorber pequeños desajustes en la velocidad de
DSP (Procesador de señal digital).
ADC (Conversor analógico-digital).
DAC (Conversor digital- analógico).
Sintetizador FM (modulación de

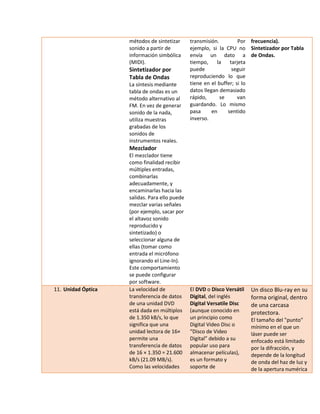

10. métodos de sintetizar sonido a partir de información simbólica (MIDI).
Sintetizador por Tabla de Ondas
La síntesis mediante tabla de ondas es un método alternativo al FM. En vez de generar sonido de la nada, utiliza muestras grabadas de los sonidos de instrumentos reales.
Mezclador
El mezclador tiene como finalidad recibir múltiples entradas, combinarlas adecuadamente, y encaminarlas hacia las salidas. Para ello puede mezclar varias señales (por ejemplo, sacar por el altavoz sonido reproducido y sintetizado) o seleccionar alguna de ellas (tomar como entrada el micrófono ignorando el Line-In). Este comportamiento se puede configurar por software.
transmisión. Por ejemplo, si la CPU no envía un dato a tiempo, la tarjeta puede seguir reproduciendo lo que tiene en el buffer; si lo datos llegan demasiado rápido, se van guardando. Lo mismo pasa en sentido inverso.
frecuencia).
Sintetizador por Tabla de Ondas.
11. Unidad Óptica La velocidad de transferencia de datos de una unidad DVD está dada en múltiplos de 1.350 kB/s, lo que significa que una unidad lectora de 16× permite una transferencia de datos de 16 × 1.350 = 21.600 kB/s (21.09 MB/s). Como las velocidades El DVD o Disco Versátil Digital, del inglés Digital Versatile Disc (aunque conocido en un principio como Digital Video Disc o “Disco de Video Digital” debido a su popular uso para almacenar películas), es un formato y soporte de Un disco Blu-ray en su forma original, dentro de una carcasa protectora. El tamaño del "punto" mínimo en el que un láser puede ser enfocado está limitado por la difracción, y depende de la longitud de onda del haz de luz y de la apertura numérica

11. de las unidades de CD se dan en múltiplos de 150 kB/s, cada múltiplo de velocidad en DVD equivale a nueve múltiplos de velocidad en CD. La grabación de doble capa permite a los discos DVD-R y los DVD+RW almacenar significativamente más datos. Los dispositivos ópticos deben cuidarse del polvo y su superficie debe protegerse para que no sufran daños, por eso generalmente poseen fundas protectoras. Los discos DVD-Video requieren una unidad DVD con decodificador MPEG-1/MPEG-2 (por ejemplo, un reproductor DVD o una unidad DVD de computadora con software reproductor de DVD). Grabadora de DVD Saltar a navegación, búsqueda. La medida de su velocidad se realiza mediante múltiplos de 1350 Kbytes por segundo. Esto es que, si una grabadora de DVD, tiene una capacidad de transferencia de datos de 6x, significa que es capaz de grabar a una velocidad de 6x1350= 8100 Kbytes por segundo. almacenamiento óptico que puede ser usado para guardar datos, incluyendo películas con alta calidad de audio y video. El disco Blu-ray hace uso de un rayo láser de color azul con una longitud de onda de 405 nanómetros, a diferencia del láser rojo utilizado en lectores de DVD, éste con una longitud de onda de 650 nanómetros. de la lente utilizada para enfocarlo. En el caso del láser azul-violeta utilizado en los discos Blu-ray, la longitud de onda es menor con respecto a tecnologías anteriores, aumentando por tanto apertura numérica (0,85, comparado con 0,6 para DVD).

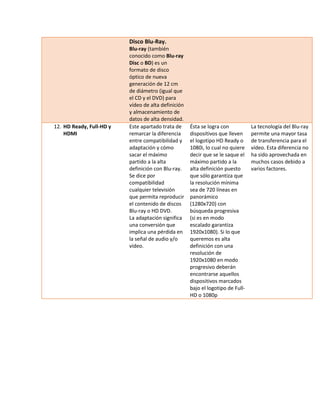

12. Disco Blu-Ray. Blu-ray (también conocido como Blu-ray Disc o BD) es un formato de disco óptico de nueva generación de 12 cm de diámetro (igual que el CD y el DVD) para vídeo de alta definición y almacenamiento de datos de alta densidad.
12. HD Ready, Full-HD y HDMI
Este apartado trata de remarcar la diferencia entre compatibilidad y adaptación y cómo sacar el máximo partido a la alta definición con Blu-ray. Se dice por compatibilidad cualquier televisión que permita reproducir el contenido de discos Blu-ray o HD DVD.
La adaptación significa una conversión que implica una pérdida en la señal de audio y/o vídeo.
Ésta se logra con dispositivos que lleven el logotipo HD Ready o 1080i, lo cual no quiere decir que se le saque el máximo partido a la alta definición puesto que sólo garantiza que la resolución mínima sea de 720 líneas en panorámico (1280x720) con búsqueda progresiva (si es en modo escalado garantiza 1920x1080). Si lo que queremos es alta definición con una resolución de 1920x1080 en modo progresivo deberán encontrarse aquellos dispositivos marcados bajo el logotipo de Full- HD o 1080p
La tecnología del Blu-ray permite una mayor tasa de transferencia para el vídeo. Esta diferencia no ha sido aprovechada en muchos casos debido a varios factores.

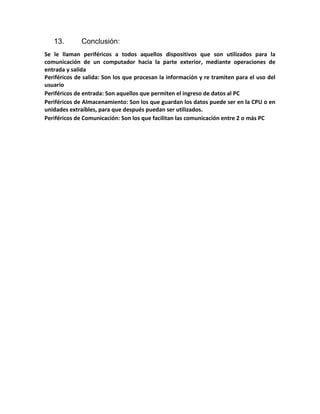

13. 13. Conclusión:
Se le llaman periféricos a todos aquellos dispositivos que son utilizados para la comunicación de un computador hacia la parte exterior, mediante operaciones de entrada y salida
Periféricos de salida: Son los que procesan la información y re tramiten para el uso del usuario
Periféricos de entrada: Son aquellos que permiten el ingreso de datos al PC
Periféricos de Almacenamiento: Son los que guardan los datos puede ser en la CPU o en unidades extraíbles, para que después puedan ser utilizados.
Periféricos de Comunicación: Son los que facilitan las comunicación entre 2 o más PC
