El documento proporciona información sobre los diferentes componentes y puertos de una placa base de computadora, incluyendo una descripción de los zócalos de memoria, ranuras PCI y AGP, chipset, pila, socket del microprocesador, conectores IDE, I2N, SATA, puertos USB, serie, VGA, audio, RJ45, RJ11, HDMI, Firewire, PS/2 y de alimentación.

1.  Alumno: MIGUEZ, Christian
 Año: 4º Computación
 Colegio: La Salette

2. Motherboard
Puertos y/o conectores

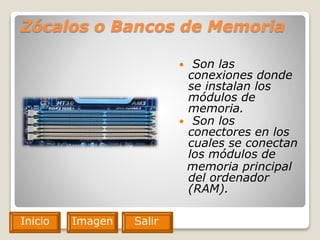

4. Zócalos o Bancos de Memoria
 Son las
conexiones donde
se instalan los
módulos de
memoria.
 Son los
conectores en los
cuales se conectan
los módulos de
memoria principal
del ordenador
(RAM).
Inicio Imagen Salir

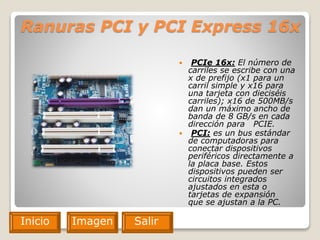

5. Ranuras PCI y PCI Express 16x
 PCIe 16x: El número de
carriles se escribe con una
x de prefijo (x1 para un
carril simple y x16 para
una tarjeta con dieciséis
carriles); x16 de 500MB/s
dan un máximo ancho de
banda de 8 GB/s en cada
dirección para PCIE.
 PCI: es un bus estándar
de computadoras para
conectar dispositivos
periféricos directamente a
la placa base. Estos
dispositivos pueden ser
circuitos integrados
ajustados en esta o
tarjetas de expansión
que se ajustan a la PC.
Imagen del
component
e
Inicio Imagen SalirSalirInicio

6. Ranuras AGP
 Están
especialmente
diseñadas para
tarjetas gráficas
o placas de
video.
Inicio Imagen SalirSalirInicio

7. Chipset
 Es el conjunto de
circuitos integrados
diseñados en base a la
arquitectura de un
procesador,
permitiendo que ese
tipo de procesadores
funcionen en una
placa base.
 Sirven de puente de
comunicación con el
resto de la placa, la
memoria, las tarjetas
de expansión, los
puertos USB, etc.
Imagen del
component
e
Inicio Imagen SalirSalirInicio

8. Pila o Batería
 La batería
alimenta la
memoria CMOS
RAM para que no
pierda la
configuración del
Setup del BIOS.
 Tiene una
duración de,
aproximadamente,
unos tres años.
Imagen del
component
e
Inicio Imagen SalirSalirInicio

9. Socket del Microprocesador
 El socket es el elemento
de la placa base sobre el
que se coloca el
procesador.
 Su función, permitir la
comunicación entre el
microprocesador y los
demás componentes del
sistema.
 Debido a esta forma de
conectar los procesadores
podemos quitar y poner
diferentes
microprocesadores, a veces
incluso de distintas
familias, sin tener que
cambiar de placa base.
Imagen del
component
e
Inicio Imagen SalirSalirInicio

10. Microprocesador
 El microprocesador es un
circuito integrado que es parte
fundamental de un CPU o
unidad central de
procesamiento en una
computadora.
 Se encarga de la coordinación
y dirección de todas las
operaciones que se llevan a
cabo entre los diversos
dispositivos de la
computadora; tales como la
memoria RAM, las unidades de
disco duro, la ejecución de
instrucciones de los
programas, el control hacia
los puertos de comunicación,
las operaciones matemáticas,
etc.
Imagen del
component
e
Inicio Imagen SalirSalirInicio

11. Conectores IDE (Disco Duro)
 Es un estándar de
interfaz para la
conexión de los
dispositivos de
almacenamiento
masivo de datos
(disco duro) y
también para los
dispositivos ópticos
(CD,DVD) que
utiliza el estándar
derivado ATA y el
estándar ATAPI.
Inicio Imagen SalirSalirInicio

12. Conector I2N
 Conector de la
disquetera.
Inicio Imagen SalirSalirInicio

13. Conector de Alimentación
 AT: se destaca por ser
tipo Molex y puede ser
macho o hembra en
referencia a su conexión
pero ya esta en desuso.
 ATX12V 20 pines:
conexión hembra tipo
Molex para placa factor
de forma ATX (V de +-
12V y +3.3V).
 ATX12V 24pines: es
una evolución del ATX
para responder los
requerimientos de
potencia de slots PCIe.
Imagen del
component
e
Inicio Imagen SalirSalirInicio

14. Conector SATA (Serial ATA)
 Hay dos tipos, en
forma de I y en forma
de L con disposición
de 7 pines recubiertos
por un plástico que
los protege.
 Es una interfaz de
transferencia de datos
entre la placa base y
algunos dispositivos
de almacenamiento,
como puede ser el
disco duro, lectores de
CD/DVD/BR.
Inicio Imagen SalirSalirInicio

15. Memoria RAM
 Memoria de Acceso
Aleatorio (Random
Access Memory)
primaria instalada en
la computadora.
 El sistema operativo
copia los programas
de aplicación desde el
disco a la memoria,
donde tiene lugar toda
la ejecución del
programa y el
procesamiento de los
datos.
Imagen del
component
e
Inicio Imagen SalirInicio

17. Puertos USB
 USB es la sigla
correspondiente a
Universal Serial
Bus, una interfaz
que permite la
conexión de
periféricos a un
ordenador o
computadora.
Inicio Imagen SalirSalirInicio

18. Puerto Serie o Serial
 Es un interfaz
estándar para la
transferencia de
datos entre
distintos
dispositivos del
bus de la
computadora
(SCSI1,2,3).
Inicio Imagen SalirSalirInicio

19. Puerto VGA
 Un conector VGA como se
le conoce comúnmente, de
tres hileras de 15 pines DE-
15.
 Hay cuatro versiones:
original, DDC2, el más
antiguo y menos flexible
DE-9, y un Mini-VGA
utilizados para
computadoras portátiles.
 El conector común de 15
pines se encuentra en la
mayoría de las tarjetas
gráficas, monitores de
computadoras, y otros
dispositivos, es casi
universalmente llamado
"HD-15".
Imagen del
component
e
Inicio Imagen SalirSalirInicio

20. Conectores de Audio
 Analógico: Está
compuesto por 4
contactos dispuestos de
formas lineales y
rodeadas por una
carcasa que sirve de
guía para la conexión.
 Digital: Destacamos
SPDIF_IN, HDMI_SPDIF
similar al conector
analógico pero con 3
pines en lugar de 4.
Dobla su frecuencia de
trabajo y, en
consecuencia, puede
llegar hasta los 300
MB/s.
Imagen del
component
e
Inicio Imagen SalirSalirInicio

21. RJ45 (Cable de Red)
 RJ-45 es una interfaz
física comúnmente
utilizada para conectar
redes de
computadoras con
cableado estructurado
(categorías 4, 5, 5e, 6
y 6a).
 Posee ocho pines o
conexiones eléctricas,
que normalmente se
usan como extremos
de cables de par
trenzado (UTP).
Imagen del
component
e
Inicio Imagen SalirSalirInicio

22. RJ11 (Cable de Teléfono)
 El RJ-11 es un conector
usado mayoritariamente
para enlazar redes de
telefonía.
 Es de medidas reducidas y
tiene cuatro contactos
como para soportar 4 vías
de 2 cables. Es el conector
más difundido globalmente
para la conexión de
aparatos telefónicos
convencionales, donde se
suelen utilizar
generalmente sólo los dos
hilos centrales para una
línea simple o par
telefónico.
Inicio Imagen SalirSalirInicio

23. HDMI
 El conector estándar de
HDMI tipo A tiene 19 pines.
 El HDMI es compatible
hacia atrás con un enlace
simple DVI, usado por los
monitores de ordenador y
tarjetas gráficas modernas.
 Esto quiere decir que una
fuente DVI puede
conectarse a un monitor
HDMI, o viceversa, por
medio de un adaptador o
cable adecuado, pero el
audio y las características
de control remoto HDMI no
estarán disponibles.
Imagen del
component
e
Inicio Imagen SalirSalirInicio

24. Firewire
 Firewire es un
puerto que se
encuentra en
algunos equipos
para conectar
dispositivos
periféricos
(especialmente
cámaras
digitales) a
altas velocidades.
Inicio Imagen SalirSalirInicio

25. PS/2 (Verde y Violeta)
 El conector PS/2 o
puerto PS/2 toma su
nombre de la serie de
computadoras IBM
Personal System/2 que
es creada por IBM en
1987, y empleada para
conectar teclados y
mouses. Muchos de los
adelantos presentados
fueron inmediatamente
adoptados por el
mercado del PC, siendo
este conector uno de los
más usados.
Inicio Imagen SalirSalirInicio

26. Conector de Alimentación
 Dependen del tipo de
fuente de la PC. Por
ejemplo:
 C13 y C14: son
conectores polarizados
con tres clavijas
rectangulares (2,7 x 5,5
mm) de 10A. Tiene
22,78 mm de ancho en
la base, y 15,6 mm de
alto; a la altura del
centro del conector
superior presenta un
bisel (forman un ángulo
de 90 grados) y dejan
una meseta superior de
10,9 mm de ancho.
Inicio Imagen SalirSalirInicio

27. Puerto Paralelo DB25
 El conector DB25 es un conector
analógico de 25 clavijas de la
familia de conectores D-
Subminiature (D-Sub o Sub-D).
 Al igual que el conector DB9, el
conector DB25 se utiliza
principalmente para conexiones
en serie, ya que permite una
transmisión asíncrona de datos
según lo establecido en la norma
RS-232 (RS-232C).
 También se utiliza para
conexiones por el puerto
paralelo.
 En un principio se utilizó para
conectar impresoras y por este
motivo, se le conoce como el
"puerto de impresora"
(abreviado LTP).
Inicio Imagen SalirSalirInicio
