Este documento describe los diferentes puertos y conectores presentes en una motherboard. Explica brevemente el propósito y características del puerto paralelo, USB, serie, VGA, de audio, RJ-45, RJ-11, HDMI, Firewire, PS/2, ranuras PCI-E y AGP, y conectores como IDE, disquetera, de alimentación (Molex, Floppy, SATA), y memoria ROM. Además, incluye enlaces a sitios web con más información sobre estos componentes.

1. Puertos Y Conectores
Alumno: Tomás Priegue
Profesora
Año: 2015
Colegio: Instituto La Salette

2. Motherboard
 Puertos Y Conectores
Salir

3. SalirSig. Pag.Inicio

4. SalirPuertos Y
Conectores
Inicio

5. Puerto Paralelo (DB-25)
Puertos Y
Conectores
Inicio Salir
 Puerto Paralelo (DB-25)
25 clavijas
 8 bits simultáneos.
Versión
de
puerto
Velocidad en (Kilobytes/segundo) y
(Megabytes/segundo)
SPP 150 KB/s a 500 KB/s
EPP 500 KB a 2,000 KB/s (2 MB/s)
ECP Supera 1,000 KB/s (1 MB/s)

6. Puerto USB
SalirPuertos Y
Conectores
Inicio
 USB (Universal Serial Bus)
Longitud:5 metros (máximo)
Ancho: 11,5 mm
Alto: 4,5 mm
 1,5/12/480/5.000 Mbit/s(depende de la
versión)

7. Puerto Serie
SalirPuertos Y
Conectores
Inicio
 Puerto Serial RS-232.
 25 pines tipo hembra.
 1 bits simultáneos.

8. Puerto VGA
SalirPuertos Y
Conectores
Inicio
Video Graphics Array (VGA), Adaptador
Gráfico de Video.
 15 pines.
Trabaja a una velocidad de 4 Mbytes/sec.

9. Conectores De Audio
SalirPuertos Y
Conectores
Inicio
 Jack
Consta de un conector cilíndrico con 2 ó 3
terminales que permite la transmisión de
datos a un dispositivo externo.
16 Bits

10. RJ-45
SalirPuertos Y
Conectores
Inicio
RJ-45
 Es un conector de forma especial con 8
terminales, que se utilizan para interconectar
computadoras y generar redes de datos de
área local .
Hay 2 formas de medir la velocidad de
transmisión de datos del puerto de red RJ-45:
• En Megabytes / segundo (MB/s).
• En Megabits por segundo (Mbps)

11. RJ-11
SalirPuertos Y
Conectores
Inicio
RJ-11 ("Registred Jack 11")
 2 y 4 terminales.
RJ-11 Desde 56 Kbps hasta 2000 Kbps

12. HDMI
SalirPuertos Y
Conectores
Inicio
High-Definition Multimedia
Interface o HDMI ( interfaz multimedia
de alta definición).
Ancho 13.9 mm
Tipo 4.45 mm
 10.2 Gbit/s (340 MHz)

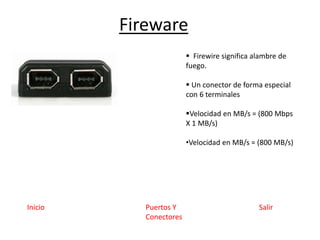

13. Fireware
SalirPuertos Y
Conectores
Inicio
 Firewire significa alambre de
fuego.
 Un conector de forma especial
con 6 terminales
Velocidad en MB/s = (800 Mbps
X 1 MB/s)
•Velocidad en MB/s = (800 MB/s)

14. PS/2
SalirPuertos Y
Conectores
Inicio
 MiniDin y PS/2 se pueden considerar sinónimos.
 Es un conector circular, con un diámetro de solo 9
mm. (6 pines)
Serial data a 10—16 kHz con 1 bit de parada, 1 bit
de inicio, 1 bit de paridad

15. SalirInicio

16. Zócalos
SalirMotherboard
Encapsulado: integra dentro de sí
una gran cantidad de elementos
electrónicos microscópicos
(transistores, capacitores,
compuertas, etc.), formadores de
la memoria RAM.
Pines: se encargan de transmitir las
señales eléctricas y los datos.
Punto de referencia: indica cuál es
la terminal No. 1.
Módulo ó zócalo: permite albergar
e insertar la memoria TSOP.
Inicio

17. PCI E 16X
1-Una ranura de expansión, bus de expansión
ó "Slot" es un elemento que permite introducir
dentro de si, otros dispositivos
llamados tarjetas de expansión (son tarjetas
que se introducen en la ranura de expansión y
dan mas prestaciones al equipo de cómputo).
2- PCI-E proviene de las siglas de ("Peripheral
Components Interconect-Express") ó
componentes periféricos interconectados en
modo inmediato.
SalirMotherboardInicio

18. Ranura AGP
Tiene la capacidad de acceder de manera
directa al Chipset.
Cuenta con una función llamada DMA ("Direct
Memory Access") lo cuál permite trabajar de
manera directa con los dispositivos y la
memoria RAM sin que intervenga el
microprocesador.
Integra un seguro que permite una mejor
fijación de la tarjeta aceleradora de gráficos en
la ranura.
SalirMotherboardInicio

19. Chipset
Realiza las transferencias de datos entre los
buses, microprocesador la memoria RAM
y memoria caché.
Gestiona los periféricos externos a través de
los puertos.
Interviene en la forma en que el
microprocesador interactúa con la memoria
RAM, los puertos de comunicación y
las ranuras de expansión.
SalirMotherboardInicio

20. Pila
la función de la pila tipo botón es entregarle
energía continua a la placa madre para que
almacene la información de los BIOS y ser
guardada en la memoria RAM CMOS,
La Pila o Stack de la computadora es
propiamente la memoria de la que dispone. Es
una estructura de datos de LIFO (Last In, First
Out).
SalirMotherboardInicio

21. Socket Microprocesador
Los sockets no son más que puntos o
mecanismos de comunicación entre procesos
que permiten que un proceso hable ( emita o
reciba información ) con otro proceso incluso
estando estos procesos en distintas máquinas.
- El tipo del socket, que indica la naturaleza del
mismo, el tipo de comunicación que puede
generarse entre los sockets.
- El dominio del socket especifica el conjunto
de sockets que pueden establecer una
comunicación con el mismo.
SalirMotherboardInicio

22. Microprocesador
Es un conjunto de circuitos sumamente
complejos, integrados por componentes
electrónicos microscópicos encapsulados en un
pequeño Chip.
Se encarga de la coordinación y dirección de
todas las operaciones que se llevan a cabo
entre los diversos dispositivos de la
computadora; tales como la memoria RAM,
las unidades de disco duro, la ejecución de
instrucciones de los programas, el control
hacia los puertos de comunicación.
SalirMotherboardInicio

23. Conectores IDE
El cable de IDE básico tiene 40 conectores y
permite conectar hasta dos dispositivos en el
mismo dispositivo.
Antiguamente se utilizaban placas discretas
que conectadas a la placa base daban esta
funcionalidad.
SalirMotherboardInicio

24. Conectores Disquetera
Es parecido al conector IDE, solo que es de
menor tamaño, nos sirve para conectar
unidades de disquetes, tanto de 3 ½ como de 5
1/2 , actualmente este tipo de unidades fueron
desplazados totalmente por los CD-ROM y por
las unidades de discos portátiles.
SalirMotherboardInicio

25. Conectores 12 V
ATX son las siglas de ("Advanced Technology
extended") ó tecnología avanzada extendida,
que es una segunda generación de fuentes de
alimentación introducidas al mercado para
computadoras con microprocesador Intel
SalirMotherboardInicio

26. Conectores De Alimentación
Molex: Es el conector mas usado; Se usa
para alimentar unidades de CD, DVD,
ventiladores frontales.
Floppy: Es utilizado para conectar
unidades floopy (disqueteras)
SATA: Para conectar discos duros
SalirMotherboardInicio

27. Conectores SATA
El estándar Serial ATA (S-ATA o SATA) es un bus
estándar que permite conectar periféricos de
alta velocidad a equipos.
El estándar Serial ATA brinda una velocidad de
187,5 MB/s (1,5 Gb/s)
Los cables del estándar Serial ATA pueden
medir hasta 1 metro de longitud
Actualmente están siendo reemplazados por
los eSata.
SalirMotherboardInicio

28. Memoria ROM
ROM es la sigla de ("Read Only Memory") ó
memoria de solo lectura.
Para almacenar los datos que el usuario
modifica, cuenta con una memoria llamada
CMOS alimentada constantemente desde una
batería integrada en la tarjeta principal.
Actualmente es posible borrarlas e incluso
actualizarlas vía Internet ya que integran nueva
tecnología de modificación de datos.
SalirMotherboardInicio

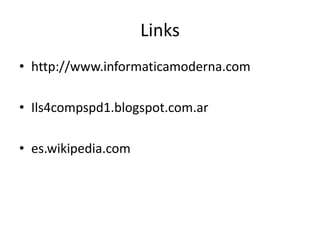

29. Links
• http://www.informaticamoderna.com
• Ils4compspd1.blogspot.com.ar
• es.wikipedia.com
