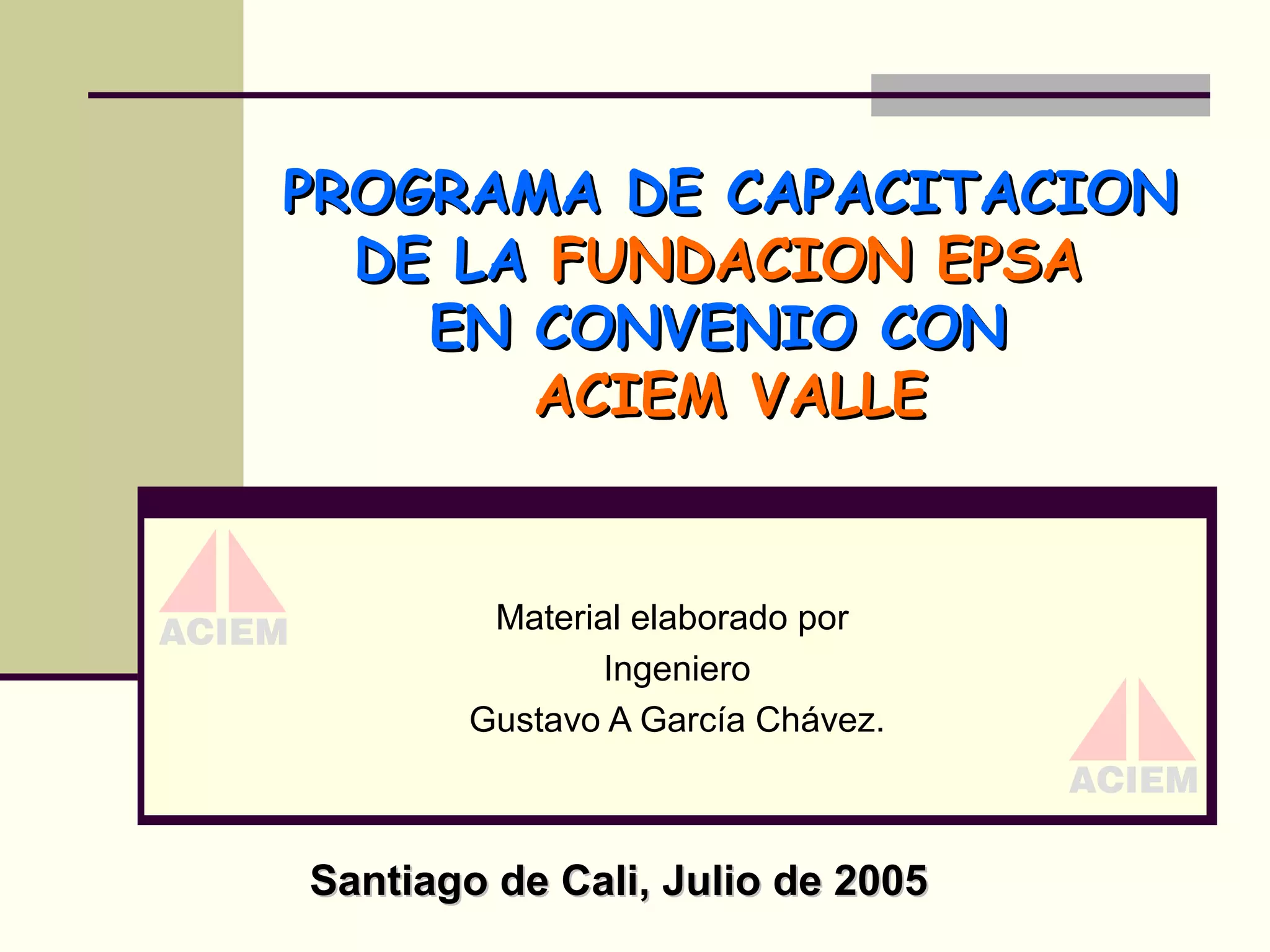

1. PROGRAMA DE CAPACITACION
DE LA FUNDACION EPSA
EN CONVENIO CON
ACIEM VALLE
Material elaborado por
Ingeniero
Gustavo A García Chávez.
Santiago de Cali, Julio de 2005

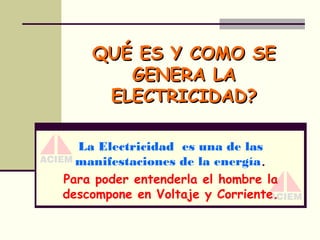

2. QUÉ ES Y COMO SE
GENERA LA
ELECTRICIDAD?
La Electricidad es una de las
manifestaciones de la energía.
Para poder entenderla el hombre la
descompone en Voltaje y Corriente.

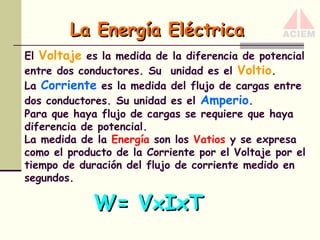

3. La Energía Eléctrica
El Voltaje es la medida de la diferencia de potencial
entre dos conductores. Su unidad es el Voltio.
La Corriente es la medida del flujo de cargas entre
dos conductores. Su unidad es el Amperio.
Para que haya flujo de cargas se requiere que haya
diferencia de potencial.
La medida de la Energía son los Vatios y se expresa
como el producto de la Corriente por el Voltaje por el
tiempo de duración del flujo de corriente medido en
segundos.
W= VxIxT

4. Que es la Electricidad?
Electricidad es la categoría de fenómenos físicos
originados por la existencia de cargas eléctricas y
por la interacción de las mismas.

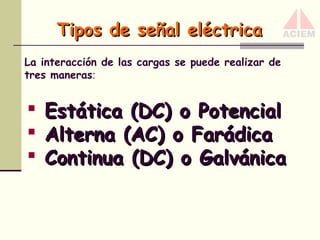

5. Tipos de señal eléctrica
La interacción de las cargas se puede realizar de
tres maneras:



Estática (DC) o Potencial
Alterna (AC) o Farádica
Continua (DC) o Galvánica

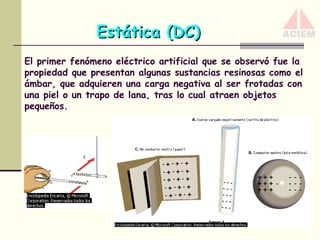

6. Estática (DC)
El primer fenómeno eléctrico artificial que se observó fue la
propiedad que presentan algunas sustancias resinosas como el
ámbar, que adquieren una carga negativa al ser frotadas con
una piel o un trapo de lana, tras lo cual atraen objetos
pequeños.

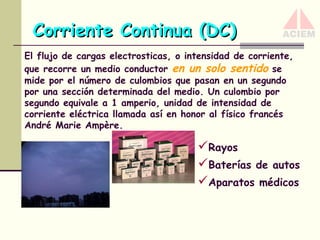

7. Corriente Continua (DC)
El flujo de cargas electrosticas, o intensidad de corriente,
que recorre un medio conductor en un solo sentido se
mide por el número de culombios que pasan en un segundo
por una sección determinada del medio. Un culombio por
segundo equivale a 1 amperio, unidad de intensidad de
corriente eléctrica llamada así en honor al físico francés
André Marie Ampère.
Rayos
Baterías de autos
Aparatos médicos

8. Corriente Alterna (AC)
El flujo de cargas eléctricas, o intensidad de corriente, que
recorre un medio conductor en los dos sentidos se mide
por el número de culombios que pasan en un segundo por una
sección determinada del medio. Un culombio por segundo
equivale a 1 amperio, unidad de intensidad de corriente
eléctrica llamada así en honor al físico francés André Marie
Ampère.
 Generadores
 Redes Públicas de distribución
 Equipos SAI.

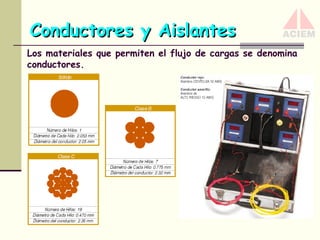

9. Conductores y Aislantes
Los materiales que permiten el flujo de cargas se denomina
conductores.

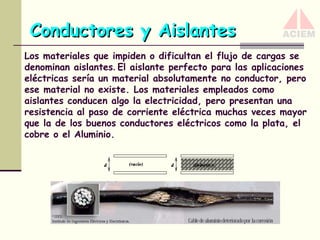

10. Conductores y Aislantes
Los materiales que impiden o dificultan el flujo de cargas se
denominan aislantes. El aislante perfecto para las aplicaciones
eléctricas sería un material absolutamente no conductor, pero
ese material no existe. Los materiales empleados como
aislantes conducen algo la electricidad, pero presentan una
resistencia al paso de corriente eléctrica muchas veces mayor
que la de los buenos conductores eléctricos como la plata, el
cobre o el Aluminio.

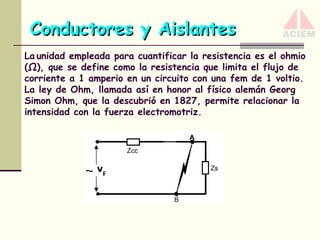

11. Conductores y Aislantes
La unidad empleada para cuantificar la resistencia es el ohmio
(Ω), que se define como la resistencia que limita el flujo de
corriente a 1 amperio en un circuito con una fem de 1 voltio.
La ley de Ohm, llamada así en honor al físico alemán Georg
Simon Ohm, que la descubrió en 1827, permite relacionar la
intensidad con la fuerza electromotriz.

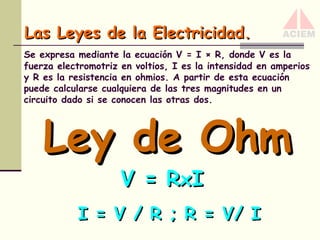

12. Las Leyes de la Electricidad.
Se expresa mediante la ecuación V = I × R, donde V es la
fuerza electromotriz en voltios, I es la intensidad en amperios
y R es la resistencia en ohmios. A partir de esta ecuación
puede calcularse cualquiera de las tres magnitudes en un
circuito dado si se conocen las otras dos.
Ley de Ohm
V = R xI
I = V / R ; R = V/ I

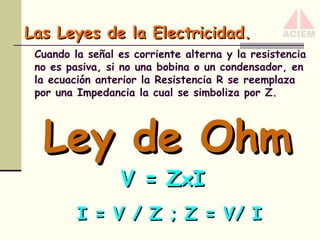

13. Las Leyes de la Electricidad.
Cuando la señal es corriente alterna y la resistencia
no es pasiva, si no una bobina o un condensador, en
la ecuación anterior la Resistencia R se reemplaza
por una Impedancia la cual se simboliza por Z.
Ley de Ohm
V = ZxI
I = V / Z ; Z = V/ I

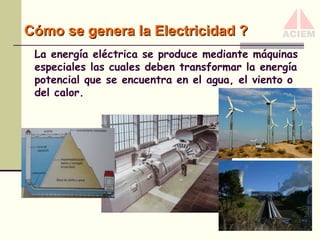

14. Cómo se genera la Electricidad ?
La energía eléctrica se produce mediante máquinas
especiales las cuales deben transformar la energía
potencial que se encuentra en el agua, el viento o
del calor.

15. Cómo se transporta la Electricidad ?
La producción de la energía en grandes cantidades se hace
lejos de los centros de consumo y se hace necesario
manejarla y transportarla hasta los centros de consumo en
las ciudades.
P (W) = I (Amperes) x V (Voltios)
Vatio (W) = Potencia para generar 1 Joule en 1
seg
1 KWhora = 3.6 x 106 Joules.
Joules.
Itaipú = 13.320 MW
USA (109) = 98.729 MW
