Este documento describe diferentes tipos de conductores eléctricos, incluyendo su material, forma y uso. Explica que los mejores conductores son metales como el cobre y el aluminio. Luego describe conductores circulares, sectoriales, anulares y segmentales según su forma, y cables para media y baja tensión, de control, instrumentación y uso doméstico e industrial.

1. Conductores
eléctricos
PRESENTADO POR:
• LUISA AVELLA
• CAROLINA PEREZ

2. Que es un conductor eléctrico
• Son materiales cuya resistencia al paso de la electricidad
es muy baja, los mejores conductores eléctricos son
metales, como el cobre, el oro, el hierro y el aluminio y sus
aleaciones.
• se usa para el transporte de energía. Eléctrica haci como
para cualquier instalación de uso domestico e industrial

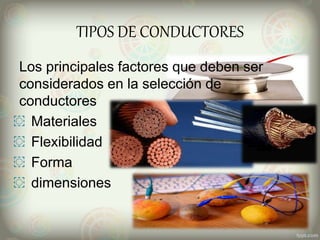

3. TIPOS DE CONDUCTORES
Los principales factores que deben ser
considerados en la selección de
conductores
͏ Materiales
͏ Flexibilidad
͏ Forma
͏ dimensiones

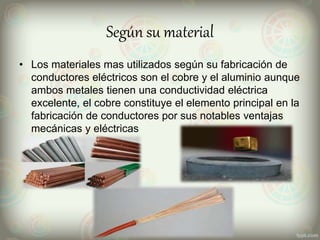

4. Según su material
• Los materiales mas utilizados según su fabricación de
conductores eléctricos son el cobre y el aluminio aunque
ambos metales tienen una conductividad eléctrica
excelente, el cobre constituye el elemento principal en la
fabricación de conductores por sus notables ventajas
mecánicas y eléctricas

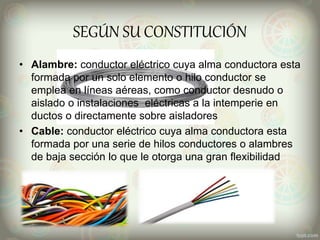

5. SEGÚN SU CONSTITUCIÓN
• Alambre: conductor eléctrico cuya alma conductora esta
formada por un solo elemento o hilo conductor se
emplea en líneas aéreas, como conductor desnudo o
aislado o instalaciones eléctricas a la intemperie en
ductos o directamente sobre aisladores
• Cable: conductor eléctrico cuya alma conductora esta
formada por una serie de hilos conductores o alambres
de baja sección lo que le otorga una gran flexibilidad

6. Conductores según su forma
• Conductor circular o impacto:
• Se caracteriza por tener varias secciones para
aprovechar mejor el espacio y aliviar su peso

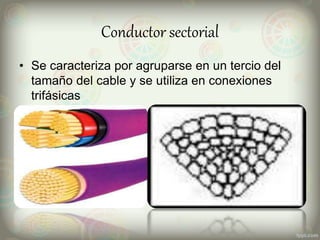

7. Conductor sectorial
• Se caracteriza por agruparse en un tercio del
tamaño del cable y se utiliza en conexiones
trifásicas

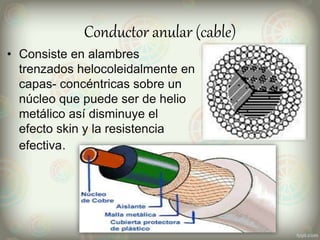

8. Conductor anular (cable)
• Consiste en alambres
trenzados helocoleidalmente en
capas- concéntricas sobre un
núcleo que puede ser de helio
metálico así disminuye el
efecto skin y la resistencia
efectiva.

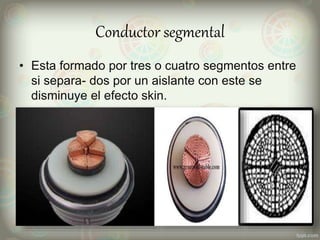

9. Conductor segmental
• Esta formado por tres o cuatro segmentos entre
si separa- dos por un aislante con este se
disminuye el efecto skin.

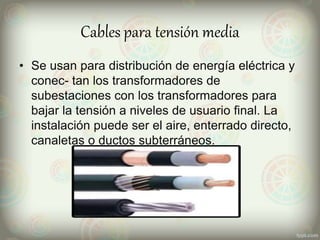

10. Cables para tensión media
• Se usan para distribución de energía eléctrica y
conec- tan los transformadores de
subestaciones con los transformadores para
bajar la tensión a niveles de usuario final. La
instalación puede ser el aire, enterrado directo,
canaletas o ductos subterráneos.

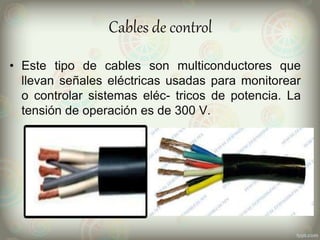

11. Cables de control
• Este tipo de cables son multiconductores que
llevan señales eléctricas usadas para monitorear
o controlar sistemas eléc- tricos de potencia. La
tensión de operación es de 300 V.

12. Cables de instrumentación
• En general, van desde la salida de los
transformadores de distribución interior de
energía de baja tensión. Se coloca en sitios
secos o húmedos, cárcamos, canalizaciones o
enterrado di- recto

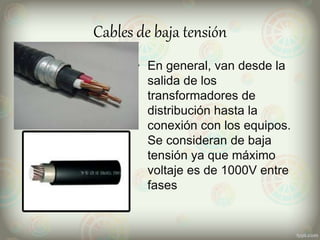

13. Cables de baja tensión
• En general, van desde la
salida de los
transformadores de
distribución hasta la
conexión con los equipos.
Se consideran de baja
tensión ya que máximo
voltaje es de 1000V entre
fases

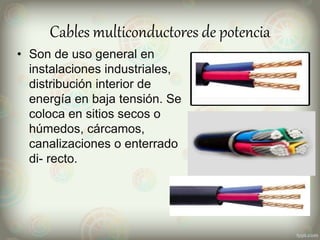

14. Cables multiconductores de potencia
• Son de uso general en
instalaciones industriales,
distribución interior de
energía en baja tensión. Se
coloca en sitios secos o
húmedos, cárcamos,
canalizaciones o enterrado
di- recto.

15. Conductores para instalaciones interiores
• Son usadas especialmente en instalaciones
eléctricas residenciales. Tam- bién proyectos
eléctricos comerciales e industriales, en redes
interiores se- cundarias, sistemas generales de
distribución de energía, son especial- mente usados
cuando se requieren instalaciones en sitios
abrasivos o con- taminados con aceite, grasas,
gasolina y otras sustancias. Este tipo de
conductores son diseñados para trabajar con una
tensión de 600V

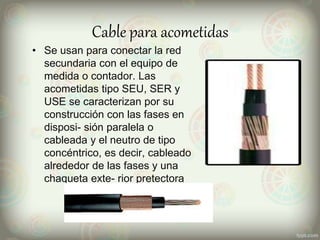

16. Cable para acometidas
• Se usan para conectar la red
secundaria con el equipo de
medida o contador. Las
acometidas tipo SEU, SER y
USE se caracterizan por su
construcción con las fases en
disposi- sión paralela o
cableada y el neutro de tipo
concéntrico, es decir, cableado
alrededor de las fases y una
chaqueta exte- rior pretectora

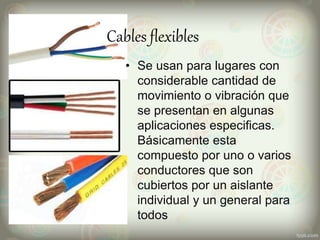

17. Cables flexibles
• Se usan para lugares con
considerable cantidad de
movimiento o vibración que
se presentan en algunas
aplicaciones especificas.
Básicamente esta
compuesto por uno o varios
conductores que son
cubiertos por un aislante
individual y un general para
todos
