Este documento describe los diferentes tipos de redes informáticas, incluyendo las redes de área local (LAN), las clasificaciones de redes por alcance, los medios de conexión como tarjetas de red, y los diferentes tipos de medios de transmisión tanto guiados como no guiados. También resume los principales tipos de conexión a Internet como RTC, RDSI, ADSL, cable e inalámbricas.

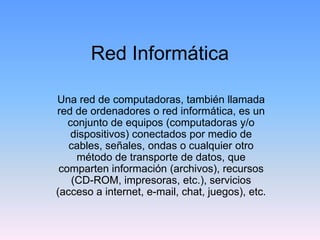

1. Red Informática
Una red de computadoras, también llamada
red de ordenadores o red informática, es un
conjunto de equipos (computadoras y/o
dispositivos) conectados por medio de
cables, señales, ondas o cualquier otro
método de transporte de datos, que
comparten información (archivos), recursos
(CD-ROM, impresoras, etc.), servicios
(acceso a internet, e-mail, chat, juegos), etc.

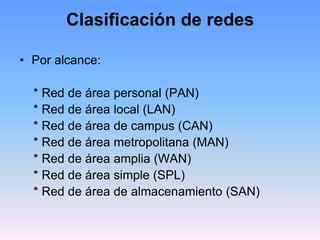

2. Clasificación de redes
• Por alcance:
* Red de área personal (PAN)
* Red de área local (LAN)
* Red de área de campus (CAN)
* Red de área metropolitana (MAN)
* Red de área amplia (WAN)
* Red de área simple (SPL)
* Red de área de almacenamiento (SAN)

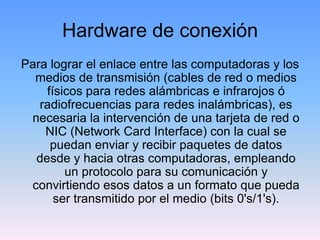

3. Hardware de conexión
Para lograr el enlace entre las computadoras y los
medios de transmisión (cables de red o medios
físicos para redes alámbricas e infrarojos ó
radiofrecuencias para redes inalámbricas), es
necesaria la intervención de una tarjeta de red o
NIC (Network Card Interface) con la cual se
puedan enviar y recibir paquetes de datos
desde y hacia otras computadoras, empleando
un protocolo para su comunicación y
convirtiendo esos datos a un formato que pueda
ser transmitido por el medio (bits 0's/1's).

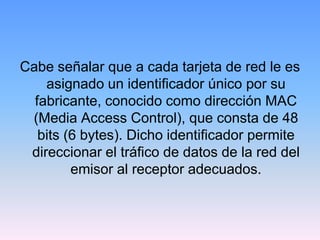

4. Cabe señalar que a cada tarjeta de red le es
asignado un identificador único por su
fabricante, conocido como dirección MAC
(Media Access Control), que consta de 48
bits (6 bytes). Dicho identificador permite
direccionar el tráfico de datos de la red del
emisor al receptor adecuados.

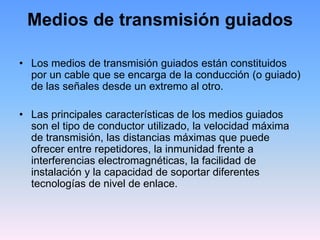

5. Medios de transmisión guiados
• Los medios de transmisión guiados están constituidos
por un cable que se encarga de la conducción (o guiado)
de las señales desde un extremo al otro.
• Las principales características de los medios guiados
son el tipo de conductor utilizado, la velocidad máxima
de transmisión, las distancias máximas que puede
ofrecer entre repetidores, la inmunidad frente a
interferencias electromagnéticas, la facilidad de
instalación y la capacidad de soportar diferentes
tecnologías de nivel de enlace.

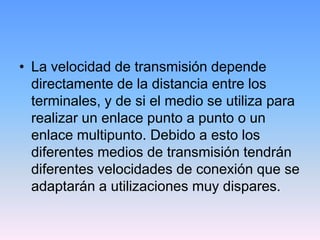

6. • La velocidad de transmisión depende
directamente de la distancia entre los
terminales, y de si el medio se utiliza para
realizar un enlace punto a punto o un
enlace multipunto. Debido a esto los
diferentes medios de transmisión tendrán
diferentes velocidades de conexión que se
adaptarán a utilizaciones muy dispares.

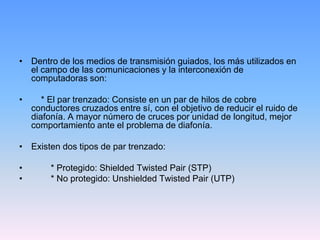

7. • Dentro de los medios de transmisión guiados, los más utilizados en
el campo de las comunicaciones y la interconexión de
computadoras son:
• * El par trenzado: Consiste en un par de hilos de cobre
conductores cruzados entre sí, con el objetivo de reducir el ruido de
diafonía. A mayor número de cruces por unidad de longitud, mejor
comportamiento ante el problema de diafonía.
• Existen dos tipos de par trenzado:
• * Protegido: Shielded Twisted Pair (STP)
• * No protegido: Unshielded Twisted Pair (UTP)

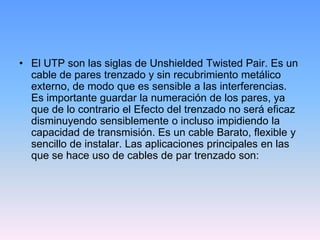

8. • El UTP son las siglas de Unshielded Twisted Pair. Es un
cable de pares trenzado y sin recubrimiento metálico
externo, de modo que es sensible a las interferencias.
Es importante guardar la numeración de los pares, ya
que de lo contrario el Efecto del trenzado no será eficaz
disminuyendo sensiblemente o incluso impidiendo la
capacidad de transmisión. Es un cable Barato, flexible y
sencillo de instalar. Las aplicaciones principales en las
que se hace uso de cables de par trenzado son:

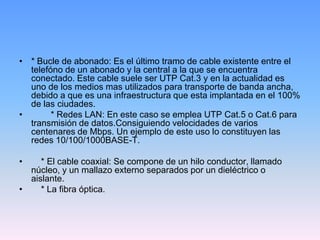

9. • * Bucle de abonado: Es el último tramo de cable existente entre el
telefóno de un abonado y la central a la que se encuentra
conectado. Este cable suele ser UTP Cat.3 y en la actualidad es
uno de los medios mas utilizados para transporte de banda ancha,
debido a que es una infraestructura que esta implantada en el 100%
de las ciudades.
• * Redes LAN: En este caso se emplea UTP Cat.5 o Cat.6 para
transmisión de datos.Consiguiendo velocidades de varios
centenares de Mbps. Un ejemplo de este uso lo constituyen las
redes 10/100/1000BASE-T.
• * El cable coaxial: Se compone de un hilo conductor, llamado
núcleo, y un mallazo externo separados por un dieléctrico o
aislante.
• * La fibra óptica.

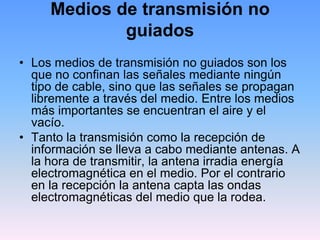

10. Medios de transmisión no
guiados
• Los medios de transmisión no guiados son los
que no confinan las señales mediante ningún
tipo de cable, sino que las señales se propagan
libremente a través del medio. Entre los medios
más importantes se encuentran el aire y el
vacío.
• Tanto la transmisión como la recepción de
información se lleva a cabo mediante antenas. A
la hora de transmitir, la antena irradia energía
electromagnética en el medio. Por el contrario
en la recepción la antena capta las ondas
electromagnéticas del medio que la rodea.

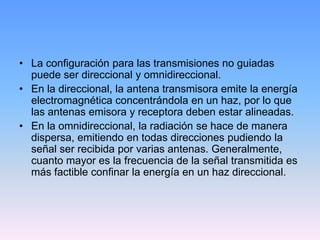

11. • La configuración para las transmisiones no guiadas
puede ser direccional y omnidireccional.
• En la direccional, la antena transmisora emite la energía
electromagnética concentrándola en un haz, por lo que
las antenas emisora y receptora deben estar alineadas.
• En la omnidireccional, la radiación se hace de manera
dispersa, emitiendo en todas direcciones pudiendo la
señal ser recibida por varias antenas. Generalmente,
cuanto mayor es la frecuencia de la señal transmitida es
más factible confinar la energía en un haz direccional.

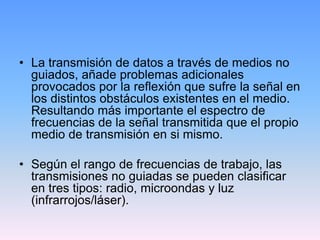

12. • La transmisión de datos a través de medios no
guiados, añade problemas adicionales
provocados por la reflexión que sufre la señal en
los distintos obstáculos existentes en el medio.
Resultando más importante el espectro de
frecuencias de la señal transmitida que el propio
medio de transmisión en si mismo.
• Según el rango de frecuencias de trabajo, las
transmisiones no guiadas se pueden clasificar
en tres tipos: radio, microondas y luz
(infrarrojos/láser).

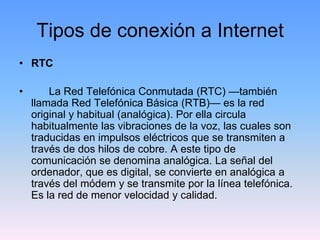

13. Tipos de conexión a Internet
• RTC
• La Red Telefónica Conmutada (RTC) —también
llamada Red Telefónica Básica (RTB)— es la red
original y habitual (analógica). Por ella circula
habitualmente las vibraciones de la voz, las cuales son
traducidas en impulsos eléctricos que se transmiten a
través de dos hilos de cobre. A este tipo de
comunicación se denomina analógica. La señal del
ordenador, que es digital, se convierte en analógica a
través del módem y se transmite por la línea telefónica.
Es la red de menor velocidad y calidad.

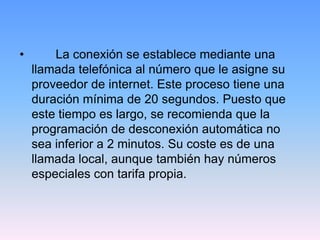

14. • La conexión se establece mediante una
llamada telefónica al número que le asigne su
proveedor de internet. Este proceso tiene una
duración mínima de 20 segundos. Puesto que
este tiempo es largo, se recomienda que la
programación de desconexión automática no
sea inferior a 2 minutos. Su coste es de una
llamada local, aunque también hay números
especiales con tarifa propia.

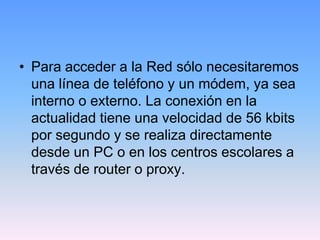

15. • Para acceder a la Red sólo necesitaremos
una línea de teléfono y un módem, ya sea
interno o externo. La conexión en la
actualidad tiene una velocidad de 56 kbits
por segundo y se realiza directamente
desde un PC o en los centros escolares a
través de router o proxy.

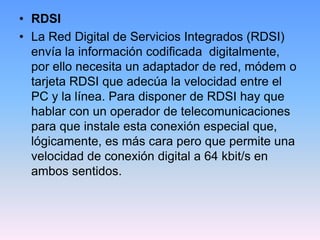

16. • RDSI
• La Red Digital de Servicios Integrados (RDSI)
envía la información codificada digitalmente,
por ello necesita un adaptador de red, módem o
tarjeta RDSI que adecúa la velocidad entre el
PC y la línea. Para disponer de RDSI hay que
hablar con un operador de telecomunicaciones
para que instale esta conexión especial que,
lógicamente, es más cara pero que permite una
velocidad de conexión digital a 64 kbit/s en
ambos sentidos.

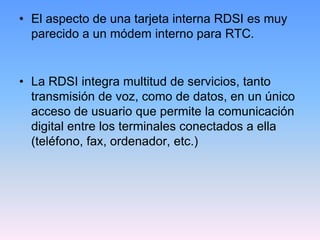

17. • El aspecto de una tarjeta interna RDSI es muy
parecido a un módem interno para RTC.
• La RDSI integra multitud de servicios, tanto
transmisión de voz, como de datos, en un único
acceso de usuario que permite la comunicación
digital entre los terminales conectados a ella
(teléfono, fax, ordenador, etc.)

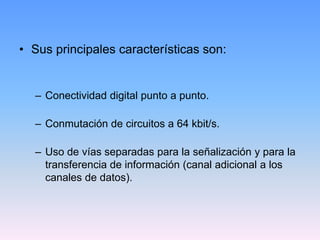

18. • Sus principales características son:
– Conectividad digital punto a punto.
– Conmutación de circuitos a 64 kbit/s.
– Uso de vías separadas para la señalización y para la
transferencia de información (canal adicional a los
canales de datos).

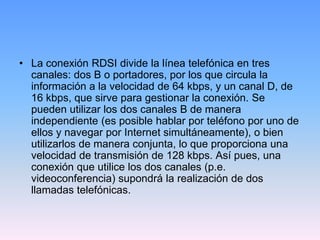

19. • La conexión RDSI divide la línea telefónica en tres
canales: dos B o portadores, por los que circula la
información a la velocidad de 64 kbps, y un canal D, de
16 kbps, que sirve para gestionar la conexión. Se
pueden utilizar los dos canales B de manera
independiente (es posible hablar por teléfono por uno de
ellos y navegar por Internet simultáneamente), o bien
utilizarlos de manera conjunta, lo que proporciona una
velocidad de transmisión de 128 kbps. Así pues, una
conexión que utilice los dos canales (p.e.
videoconferencia) supondrá la realización de dos
llamadas telefónicas.

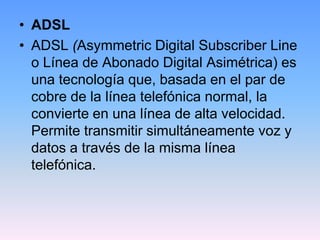

20. • ADSL
• ADSL (Asymmetric Digital Subscriber Line
o Línea de Abonado Digital Asimétrica) es
una tecnología que, basada en el par de
cobre de la línea telefónica normal, la
convierte en una línea de alta velocidad.
Permite transmitir simultáneamente voz y
datos a través de la misma línea
telefónica.

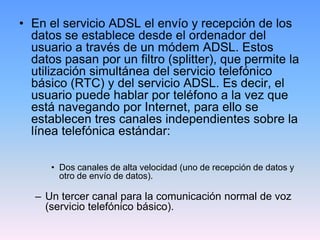

21. • En el servicio ADSL el envío y recepción de los
datos se establece desde el ordenador del
usuario a través de un módem ADSL. Estos
datos pasan por un filtro (splitter), que permite la
utilización simultánea del servicio telefónico
básico (RTC) y del servicio ADSL. Es decir, el
usuario puede hablar por teléfono a la vez que
está navegando por Internet, para ello se
establecen tres canales independientes sobre la
línea telefónica estándar:
• Dos canales de alta velocidad (uno de recepción de datos y
otro de envío de datos).
– Un tercer canal para la comunicación normal de voz
(servicio telefónico básico).

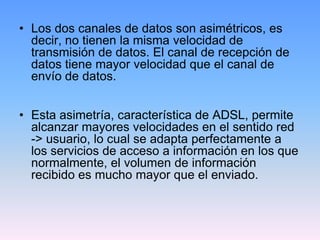

22. • Los dos canales de datos son asimétricos, es
decir, no tienen la misma velocidad de
transmisión de datos. El canal de recepción de
datos tiene mayor velocidad que el canal de
envío de datos.
• Esta asimetría, característica de ADSL, permite
alcanzar mayores velocidades en el sentido red
-> usuario, lo cual se adapta perfectamente a
los servicios de acceso a información en los que
normalmente, el volumen de información
recibido es mucho mayor que el enviado.

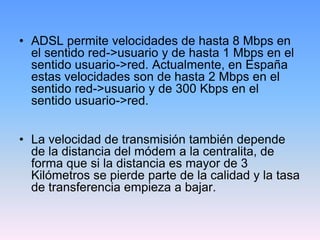

23. • ADSL permite velocidades de hasta 8 Mbps en
el sentido red->usuario y de hasta 1 Mbps en el
sentido usuario->red. Actualmente, en España
estas velocidades son de hasta 2 Mbps en el
sentido red->usuario y de 300 Kbps en el
sentido usuario->red.
• La velocidad de transmisión también depende
de la distancia del módem a la centralita, de
forma que si la distancia es mayor de 3
Kilómetros se pierde parte de la calidad y la tasa
de transferencia empieza a bajar.

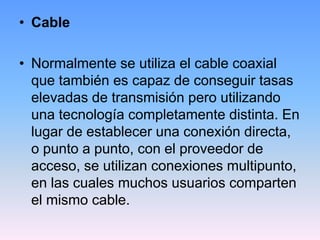

24. • Cable
• Normalmente se utiliza el cable coaxial
que también es capaz de conseguir tasas
elevadas de transmisión pero utilizando
una tecnología completamente distinta. En
lugar de establecer una conexión directa,
o punto a punto, con el proveedor de
acceso, se utilizan conexiones multipunto,
en las cuales muchos usuarios comparten
el mismo cable.

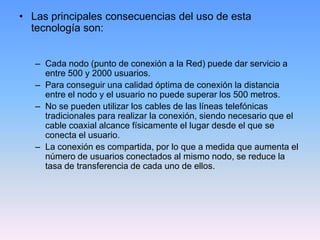

25. • Las principales consecuencias del uso de esta
tecnología son:
– Cada nodo (punto de conexión a la Red) puede dar servicio a
entre 500 y 2000 usuarios.
– Para conseguir una calidad óptima de conexión la distancia
entre el nodo y el usuario no puede superar los 500 metros.
– No se pueden utilizar los cables de las líneas telefónicas
tradicionales para realizar la conexión, siendo necesario que el
cable coaxial alcance físicamente el lugar desde el que se
conecta el usuario.
– La conexión es compartida, por lo que a medida que aumenta el
número de usuarios conectados al mismo nodo, se reduce la
tasa de transferencia de cada uno de ellos.

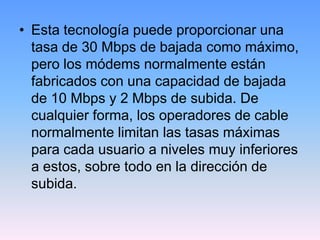

26. • Esta tecnología puede proporcionar una
tasa de 30 Mbps de bajada como máximo,
pero los módems normalmente están
fabricados con una capacidad de bajada
de 10 Mbps y 2 Mbps de subida. De
cualquier forma, los operadores de cable
normalmente limitan las tasas máximas
para cada usuario a niveles muy inferiores
a estos, sobre todo en la dirección de
subida.

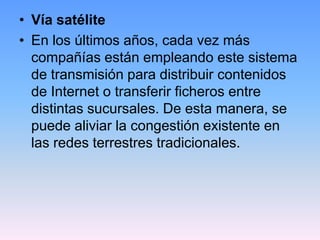

27. • Vía satélite
• En los últimos años, cada vez más
compañías están empleando este sistema
de transmisión para distribuir contenidos
de Internet o transferir ficheros entre
distintas sucursales. De esta manera, se
puede aliviar la congestión existente en
las redes terrestres tradicionales.

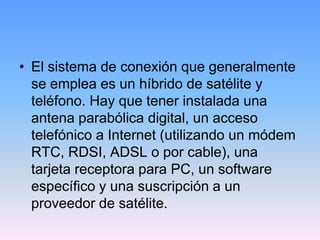

28. • El sistema de conexión que generalmente
se emplea es un híbrido de satélite y
teléfono. Hay que tener instalada una
antena parabólica digital, un acceso
telefónico a Internet (utilizando un módem
RTC, RDSI, ADSL o por cable), una
tarjeta receptora para PC, un software
específico y una suscripción a un
proveedor de satélite.

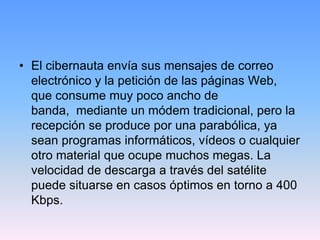

29. • El cibernauta envía sus mensajes de correo
electrónico y la petición de las páginas Web,
que consume muy poco ancho de
banda, mediante un módem tradicional, pero la
recepción se produce por una parabólica, ya
sean programas informáticos, vídeos o cualquier
otro material que ocupe muchos megas. La
velocidad de descarga a través del satélite
puede situarse en casos óptimos en torno a 400
Kbps.

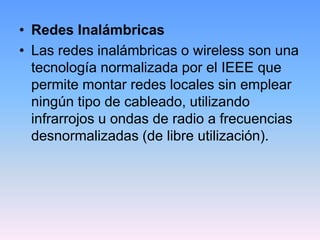

30. • Redes Inalámbricas
• Las redes inalámbricas o wireless son una
tecnología normalizada por el IEEE que
permite montar redes locales sin emplear
ningún tipo de cableado, utilizando
infrarrojos u ondas de radio a frecuencias
desnormalizadas (de libre utilización).

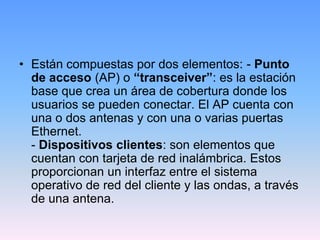

31. • Están compuestas por dos elementos: - Punto
de acceso (AP) o “transceiver”: es la estación
base que crea un área de cobertura donde los
usuarios se pueden conectar. El AP cuenta con
una o dos antenas y con una o varias puertas
Ethernet.
- Dispositivos clientes: son elementos que
cuentan con tarjeta de red inalámbrica. Estos
proporcionan un interfaz entre el sistema
operativo de red del cliente y las ondas, a través
de una antena.

32. • El usuario puede configurar el canal (se
suelen utilizar las bandas de 2,4 Ghz y
5Ghz) con el que se comunica con el
punto de acceso por lo que podría
cambiarlo en caso de interferencias. En
España se nos impide transmitir en la
totalidad de la banda 2,4 Ghz debido a
que parte de esta banda está destinada a
usos militares.

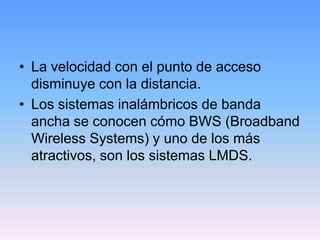

33. • La velocidad con el punto de acceso
disminuye con la distancia.
• Los sistemas inalámbricos de banda
ancha se conocen cómo BWS (Broadband
Wireless Systems) y uno de los más
atractivos, son los sistemas LMDS.

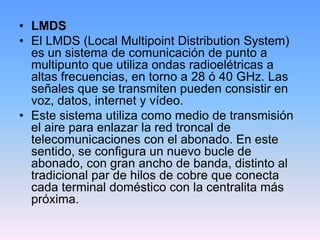

34. • LMDS
• El LMDS (Local Multipoint Distribution System)
es un sistema de comunicación de punto a
multipunto que utiliza ondas radioelétricas a
altas frecuencias, en torno a 28 ó 40 GHz. Las
señales que se transmiten pueden consistir en
voz, datos, internet y vídeo.
• Este sistema utiliza como medio de transmisión
el aire para enlazar la red troncal de
telecomunicaciones con el abonado. En este
sentido, se configura un nuevo bucle de
abonado, con gran ancho de banda, distinto al
tradicional par de hilos de cobre que conecta
cada terminal doméstico con la centralita más
próxima.

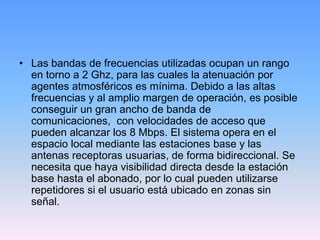

35. • Las bandas de frecuencias utilizadas ocupan un rango
en torno a 2 Ghz, para las cuales la atenuación por
agentes atmosféricos es mínima. Debido a las altas
frecuencias y al amplio margen de operación, es posible
conseguir un gran ancho de banda de
comunicaciones, con velocidades de acceso que
pueden alcanzar los 8 Mbps. El sistema opera en el
espacio local mediante las estaciones base y las
antenas receptoras usuarias, de forma bidireccional. Se
necesita que haya visibilidad directa desde la estación
base hasta el abonado, por lo cual pueden utilizarse
repetidores si el usuario está ubicado en zonas sin
señal.

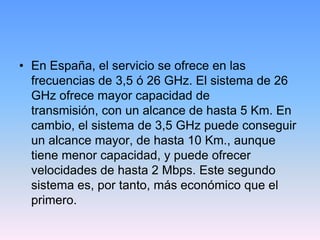

36. • En España, el servicio se ofrece en las
frecuencias de 3,5 ó 26 GHz. El sistema de 26
GHz ofrece mayor capacidad de
transmisión, con un alcance de hasta 5 Km. En
cambio, el sistema de 3,5 GHz puede conseguir
un alcance mayor, de hasta 10 Km., aunque
tiene menor capacidad, y puede ofrecer
velocidades de hasta 2 Mbps. Este segundo
sistema es, por tanto, más económico que el
primero.

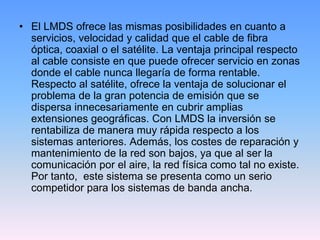

37. • El LMDS ofrece las mismas posibilidades en cuanto a
servicios, velocidad y calidad que el cable de fibra
óptica, coaxial o el satélite. La ventaja principal respecto
al cable consiste en que puede ofrecer servicio en zonas
donde el cable nunca llegaría de forma rentable.
Respecto al satélite, ofrece la ventaja de solucionar el
problema de la gran potencia de emisión que se
dispersa innecesariamente en cubrir amplias
extensiones geográficas. Con LMDS la inversión se
rentabiliza de manera muy rápida respecto a los
sistemas anteriores. Además, los costes de reparación y
mantenimiento de la red son bajos, ya que al ser la
comunicación por el aire, la red física como tal no existe.
Por tanto, este sistema se presenta como un serio
competidor para los sistemas de banda ancha.

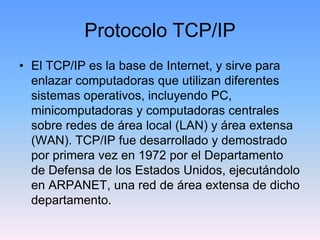

38. Protocolo TCP/IP
• El TCP/IP es la base de Internet, y sirve para
enlazar computadoras que utilizan diferentes
sistemas operativos, incluyendo PC,
minicomputadoras y computadoras centrales
sobre redes de área local (LAN) y área extensa
(WAN). TCP/IP fue desarrollado y demostrado
por primera vez en 1972 por el Departamento
de Defensa de los Estados Unidos, ejecutándolo
en ARPANET, una red de área extensa de dicho
departamento.

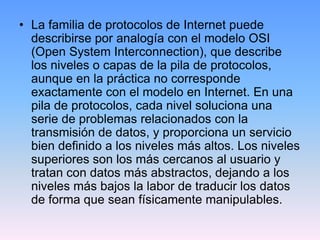

39. • La familia de protocolos de Internet puede
describirse por analogía con el modelo OSI
(Open System Interconnection), que describe
los niveles o capas de la pila de protocolos,
aunque en la práctica no corresponde
exactamente con el modelo en Internet. En una
pila de protocolos, cada nivel soluciona una
serie de problemas relacionados con la
transmisión de datos, y proporciona un servicio
bien definido a los niveles más altos. Los niveles
superiores son los más cercanos al usuario y
tratan con datos más abstractos, dejando a los
niveles más bajos la labor de traducir los datos
de forma que sean físicamente manipulables.

40. • El modelo de Internet fue diseñado como la
solución a un problema práctico de ingeniería.
El modelo OSI, en cambio, fue propuesto como
una aproximación teórica y también como una
primera fase en la evolución de las redes de
ordenadores. Por lo tanto, el modelo OSI es
más fácil de entender, pero el modelo TCP/IP es
el que realmente se usa. Sirve de ayuda
entender el modelo OSI antes de conocer
TCP/IP, ya que se aplican los mismos principios,
pero son más fáciles de entender en el modelo
OSI.
• El 1 de enero de 2010 el Protocolo TCP/IP
cumplió 27 años.

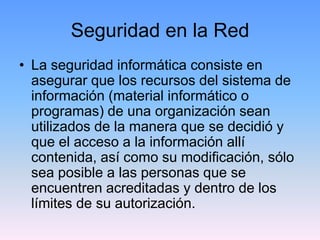

41. Seguridad en la Red
• La seguridad informática consiste en
asegurar que los recursos del sistema de
información (material informático o
programas) de una organización sean
utilizados de la manera que se decidió y
que el acceso a la información allí
contenida, así como su modificación, sólo
sea posible a las personas que se
encuentren acreditadas y dentro de los
límites de su autorización.

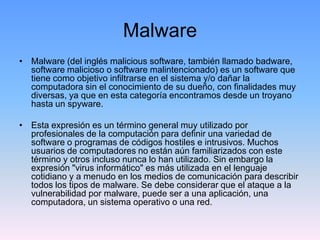

42. Malware
• Malware (del inglés malicious software, también llamado badware,
software malicioso o software malintencionado) es un software que
tiene como objetivo infiltrarse en el sistema y/o dañar la
computadora sin el conocimiento de su dueño, con finalidades muy
diversas, ya que en esta categoría encontramos desde un troyano
hasta un spyware.
• Esta expresión es un término general muy utilizado por
profesionales de la computación para definir una variedad de
software o programas de códigos hostiles e intrusivos. Muchos
usuarios de computadores no están aún familiarizados con este
término y otros incluso nunca lo han utilizado. Sin embargo la
expresión "virus informático" es más utilizada en el lenguaje
cotidiano y a menudo en los medios de comunicación para describir
todos los tipos de malware. Se debe considerar que el ataque a la
vulnerabilidad por malware, puede ser a una aplicación, una
computadora, un sistema operativo o una red.

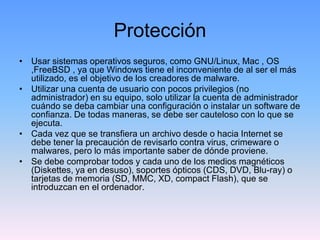

43. Protección
• Usar sistemas operativos seguros, como GNU/Linux, Mac , OS
,FreeBSD , ya que Windows tiene el inconveniente de al ser el más
utilizado, es el objetivo de los creadores de malware.
• Utilizar una cuenta de usuario con pocos privilegios (no
administrador) en su equipo, solo utilizar la cuenta de administrador
cuándo se deba cambiar una configuración o instalar un software de
confianza. De todas maneras, se debe ser cauteloso con lo que se
ejecuta.
• Cada vez que se transfiera un archivo desde o hacia Internet se
debe tener la precaución de revisarlo contra virus, crimeware o
malwares, pero lo más importante saber de dónde proviene.
• Se debe comprobar todos y cada uno de los medios magnéticos
(Diskettes, ya en desuso), soportes ópticos (CDS, DVD, Blu-ray) o
tarjetas de memoria (SD, MMC, XD, compact Flash), que se
introduzcan en el ordenador.

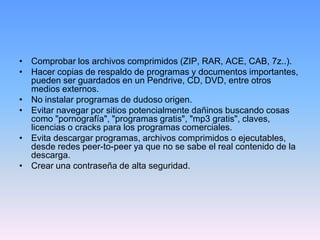

44. • Comprobar los archivos comprimidos (ZIP, RAR, ACE, CAB, 7z..).
• Hacer copias de respaldo de programas y documentos importantes,
pueden ser guardados en un Pendrive, CD, DVD, entre otros
medios externos.
• No instalar programas de dudoso origen.
• Evitar navegar por sitios potencialmente dañinos buscando cosas
como "pornografía", "programas gratis", "mp3 gratis", claves,
licencias o cracks para los programas comerciales.
• Evita descargar programas, archivos comprimidos o ejecutables,
desde redes peer-to-peer ya que no se sabe el real contenido de la
descarga.
• Crear una contraseña de alta seguridad.

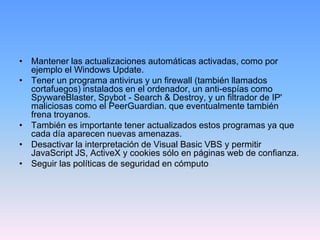

45. • Mantener las actualizaciones automáticas activadas, como por
ejemplo el Windows Update.
• Tener un programa antivirus y un firewall (también llamados
cortafuegos) instalados en el ordenador, un anti-espías como
SpywareBlaster, Spybot - Search & Destroy, y un filtrador de IP'
maliciosas como el PeerGuardian. que eventualmente también
frena troyanos.
• También es importante tener actualizados estos programas ya que
cada día aparecen nuevas amenazas.
• Desactivar la interpretación de Visual Basic VBS y permitir
JavaScript JS, ActiveX y cookies sólo en páginas web de confianza.
• Seguir las políticas de seguridad en cómputo
