Republica Bolivariana de Venezuela
Ministerio del poder popular para la educación
Universidad Nacional Experimental Rafael María Baralt
Materia: Redes del computador.
Red Lan.
Evimar Sulbaran C.I: 27.847.474
San francisco, julio del 2020
Habitación #1 Habitación #2
Router. Switch #1
Ordenador #1
Ordenador #2
Impresora #1
Switch #2Ordenador #3
Ordenador #4Impresora #2
Cable de redCabledered
ADSL

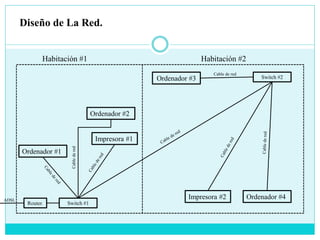

Diseño de La Red.

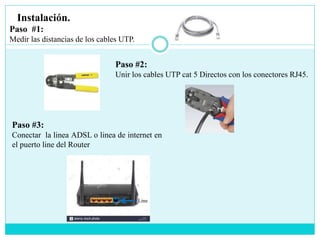

Instalación.
Paso #1:
Medir las distancias de los cables UTP.
Paso #2:
Unir los cables UTP cat 5 Directos con los conectores RJ45.
Paso #3:
Conectar la linea ADSL o linea de internet en
el puerto line del Router
Line

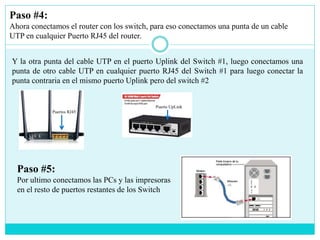

Paso #4:
Ahora conectamos el router con los switch, para eso conectamos una punta de un cable
UTP en cualquier Puerto RJ45 del router.
Y la otra punta del cable UTP en el puerto Uplink del Switch #1, luego conectamos una
punta de otro cable UTP en cualquier puerto RJ45 del Switch #1 para luego conectar la
punta contraria en el mismo puerto Uplink pero del switch #2
Puertos RJ45
Puerto UpLink
Paso #5:
Por ultimo conectamos las PCs y las impresoras
en el resto de puertos restantes de los Switch

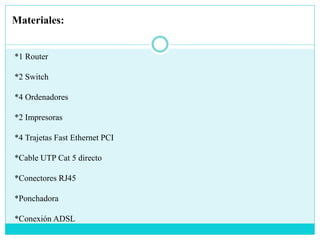

Materiales:
*1 Router
*2 Switch
*4 Ordenadores
*2 Impresoras
*4 Trajetas Fast Ethernet PCI
*Cable UTP Cat 5 directo
*Conectores RJ45
*Ponchadora
*Conexión ADSL
