CABLEADO ESTRUCURADO PRACTICA 1
Brayan Gómez
Jehison Alonso
Miguel Sánchez
Agosto 2016.
Unipanamericana
Meta
Introducción a Medios de Transmisión

2. 2
INTRODUCCION
Se conoce como cableado estructurado al sistema de cables, conectores, canalizaciones y
dispositivos que permiten establecer una infraestructura de telecomunicaciones en un sitio
determinado. La instalación y las características del sistema deben cumplir con ciertos estándares
para formar parte de la condición de cableado estructurado.
“Lo que permite el cableado estructurado es transportar, dentro de un edificio o recinto, las
señales que provienen de un emisor hasta su correspondiente receptor” (1). Se trata, por lo tanto,
de una red física que puede combinar cables UTP, bloques de conexión y adaptadores, entre
otros elementos.

3. 3
OBJETIVOS
OBJEIVO GENERAL
Diseñar un montaje a pequeña escala de una red estructurada para la distribución de internet y/o
servicio telefónico.
OBJETIVOS ESPECIFICOS
 Realizar un correcto ponchado del cable UTP que será utilizado dentro de la red.
 Demostrar la técnica de ponchado del terminal RJ45 con el cable UTP Cat. 5
 Ponchar los distintos tipos de Jack Rj-45 utilizando la Norma T568B.

4. 4
TABLA DE CONTENIDO
1 Contenido.
2 Desarrollo.
3 Herramientas.
4 Anexos.
5 Conclusiones.
6 Referencias.
5
7
14
18
19
20

5. 5
1. CONTENIDO
Dentro del mercado informático y de las telecomunicaciones, se busca o nos dirigimos a un
objetivo como es la unificación de los recursos, para esta práctica utilizaremos diferentes
dispositivos de telecomunicación, y aunque es posible la instalación y modificación de estos sin
necesidad de previos conocimientos, esta vez conoceremos cada uno de los dispositivos para asi
poder saber exactamente porque realizamos los procedimientos.
1.1 Cable UTP
Es un cable de cobre, y por tanto conductor de electricidad, consta de varios pares de los cuales
ninguno está blindado (2).
1.2 Conector Rj-45 (Registered Jack)
Es el componente macho, engarzado (ponchado) al extremo del cable.

6. 6
1.3 Jack Rj-45
Es el componente femenino en un dispositivo de red, toma de pared o panel de conexión.
1.4 Conector Rj-11
Es una interfaz física para conectar redes de teléfono.(3)
2. Jack Rj-11
RJ-11 Se utiliza para interconectar computadoras con la red telefónica y la conexión a Internet.

7. 7
3. DESARROLLO
3.1 Paso a paso del ponchado del cable UTP.
1. Realizar la prueba de continuidad al cable que vamos a usar para descartar que este
fragmentado; para esto utilizaremos un multímetro.
2. Cortar el revestimiento exterior del cable UTP sin dañar o pelar los hilos.
3. Identifico los pares trenzados y los ordeno de acuerdo a la norma de ponchado que
utilizaremos.

8. 8

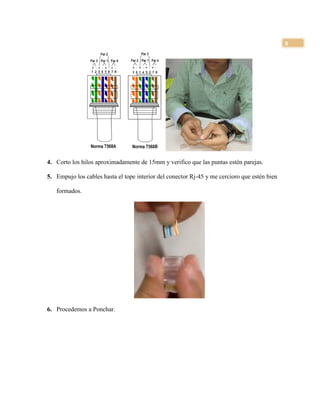

4. Corto los hilos aproximadamente de 15mm y verifico que las puntas estén parejas.
5. Empujo los cables hasta el tope interior del conector Rj-45 y me cercioro que estén bien
formados.
6. Procedemos a Ponchar.

9. 9
7. Probamos que todos los pines estén bien, ya sea con un probador o un multímetro.
3.2 Paso a Paso para Ponchar el Jack Rj-45.
Lo primero que tenemos que hacer es ver las normas para ponchar el jack Rj45
1. Pelamos el cable

10. 10
2. Destrenzamos los hilos del cable
3. Ponemos el cable en el jack

11. 11
4. Empezamos a poner los hilos en el jack

12. 12
5. Luego ponchamos el jack rj45 con la ponchadora de impacto.
6. Retiramos los cables sobrantes y probamos de que hayan quedado bien ponchado.
Para eso necesitamos 1 cable UTP y lo conectamos al jack y realizamos la medición.

13. 13
Paso a Paso para Ponchar el Cable Telefónico.
1. Pelar el cable
2. Ponchar el cable con los rjs 11

14. 14
3. HERRAMIENTAS
1. Cable UTP
2. Cable telefónico
3. Conectores RJ-45

15. 15
4. Conectores RJ-11
5. Jacks RJ-45
6. Jacks RJ-11

16. 16
7. Ponchadora
8. Ponchadora de Impacto

17. 17
9. Multímetro
10. Probador

18. 18

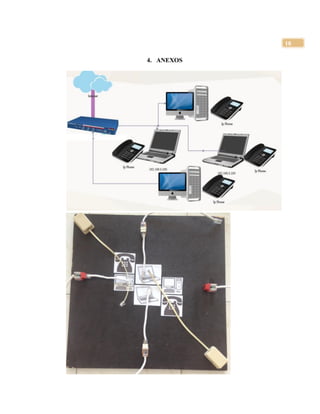

4. ANEXOS

19. 19
5. CONCLUSIONES
Analizamos que el cableado cuesta solo un 10% de toda la red; pero en este se involucra
más del 70% de los errores de esta; además:
 Realizamos un correcto ponchado del cable UTP.
 Demostramos la técnica de ponchado del terminal RJ45 con el cable UTP Cat. 5
 Ponchamos los distintos tipos de Jack Rj-45 utilizando la Norma T568B.

20. 20
6. REFERENCIAS
1. Cableado Estructurad; Definición de; http://definicion.de/cableado-estructurado/.
2. Cableado estructurado; http://es.slideshare.net/.
3. Fundamentos de Redes; Componentes;
https://es.wikibooks.org/wiki/Fundamentos_de_redes/Componentes_de_una_red/Med
ios_de_Transmision/Medios_de_Transmision_Basados_Cobre.
