Este documento proporciona un paso a paso para configurar una red LAN básica entre dos computadoras. Explica los pasos de determinar el tipo de red necesaria, reunir el hardware como un router y cables, conectar el router y las computadoras, y configurar las direcciones IP de cada computadora para que puedan comunicarse entre sí a través de la red LAN.

1. PASO A PASO DE COMO
ELABORAR UNA RED LAN
Por: Bastidas.Guimari
Trayecto 2.2
UNIDAD ll: Planeacion
de una red Lan
Republica bolivariana de venezuela
Ministerio del poder popular para la educacion
Universidad nacional Expelimental Rafael Maria
Baralt
Julio de 2020

2. PARA REALIZAR UNA RED LAN SE DEBE SABER SOBRE
SU TOPOLOGÍA

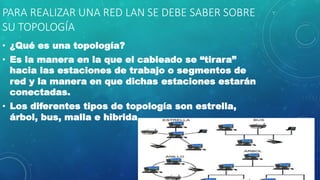

• ¿Qué es una topología?
• Es la manera en la que el cableado se “tirara”
hacia las estaciones de trabajo o segmentos de
red y la manera en que dichas estaciones estarán
conectadas.
• Los diferentes tipos de topología son estrella,
árbol, bus, malla e hibrida

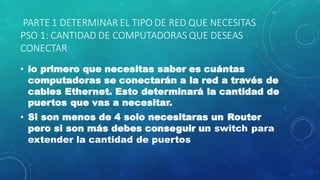

3. PARTE 1 DETERMINAR EL TIPO DE RED QUE NECESITAS
PSO 1: CANTIDAD DE COMPUTADORAS QUE DESEAS
CONECTAR
• lo primero que necesitas saber es cuántas
computadoras se conectarán a la red a través de
cables Ethernet. Esto determinará la cantidad de
puertos que vas a necesitar.
• Si son menos de 4 solo necesitaras un Router
pero si son más debes conseguir un switch para
extender la cantidad de puertos

4. PASO 2: DECIDE SI QUIERES QUE LOS DISPOSITIVO DE
LA RED TENGA INTERNET
• Si quieres que todos los
dispositivos conectados
tengan acceso a Internet,
necesitarás un router para
que se encargue de
administrar las
conexiones.

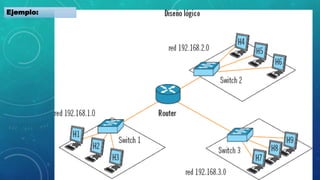

5. Ejemplo:

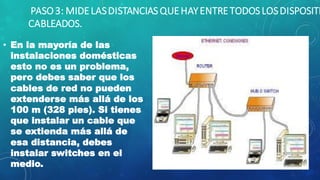

6. • En la mayoría de las
instalaciones domésticas
esto no es un problema,
pero debes saber que los
cables de red no pueden
extenderse más allá de los
100 m (328 pies). Si tienes
que instalar un cable que
se extienda más allá de
esa distancia, debes
instalar switches en el
medio.
PASO3: MIDELASDISTANCIAS QUEHAYENTRETODOS LOSDISPOSITI
CABLEADOS.

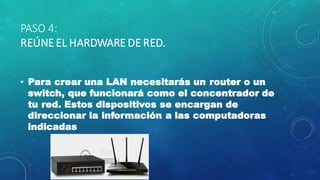

7. PASO 4:
REÚNE EL HARDWARE DE RED.
• Para crear una LAN necesitarás un router o un
switch, que funcionará como el concentrador de
tu red. Estos dispositivos se encargan de
direccionar la información a las computadoras
indicadas

8. PASO 5: CONFIGURA EL ROUTER
• No es necesario hacer
demasiadas cosas para
configurar un router y crear
una LAN básica. Solo tienes
que enchufarlo a una fuente
de alimentación,
preferiblemente cerca del
módem si planeas compartir
la conexión de Internet a
través de él.

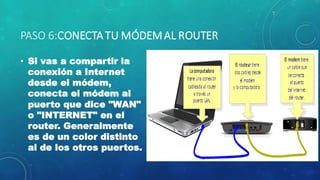

9. PASO 6:CONECTATU MÓDEMAL ROUTER
• Si vas a compartir la
conexión a Internet
desde el módem,
conecta el módem al
puerto que dice "WAN"
o "INTERNET" en el
router. Generalmente
es de un color distinto
al de los otros puertos.

10. PASO7: CONECTAEL SWITCH AL ROUTER
Esto solo es si son
mas de 4
computadoras
• Si vas a usar un switch para
expandir la cantidad de
puertos disponibles en el
router, conecta un cable
Ethernet en cualquier puerto
LAN del router y en cualquier
puerto LAN del switch. Así
expandirás la red al resto de
los puertos LAN del switch.

11. PASO 8: VERIFICA LA CONEXIÓN DE REDEN CADA
COMPUTADORA.
• Una vez que cada
computadora haya
obtenido su dirección
IP podrá comunicarse
con las demás
computadoras de la
red. Si usaste un router
para compartir la
conexión a Internet,
ahora también podrán
acceder a Internet.

12. PASO9 : CONFIGURAEL USOCOMPARTIDODE ARCHIVOS E
IMPRESORAS
• Una vez que la red esté
funcionando, no podrás ver el
contenido de otras
computadoras a menos que
habilites el uso compartido de
archivos. y así cualquier
usuario de la red (o solo
usuarios específicos) podrán
acceder a ellos.

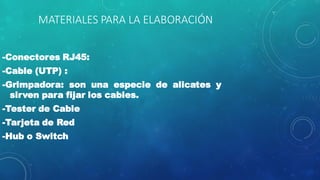

13. MATERIALES PARA LA ELABORACIÓN
-Conectores RJ45:
-Cable (UTP) :
-Grimpadora: son una especie de alicates y
sirven para fijar los cables.
-Tester de Cable
-Tarjeta de Red
-Hub o Switch

14. AHORA LA INSTALACIÓN

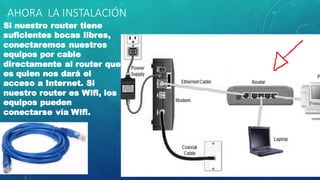

Si nuestro router tiene
suficientes bocas libres,
conectaremos nuestros
equipos por cable
directamente al router que
es quien nos dará el
acceso a Internet. Si
nuestro router es Wifi, los
equipos pueden
conectarse vía Wifi.

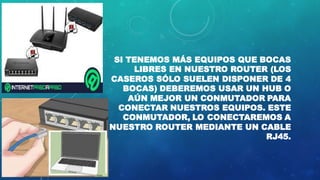

15. SI TENEMOS MÁS EQUIPOS QUE BOCAS
LIBRES EN NUESTRO ROUTER (LOS
CASEROS SÓLO SUELEN DISPONER DE 4
BOCAS) DEBEREMOS USAR UN HUB O
AÚN MEJOR UN CONMUTADOR PARA
CONECTAR NUESTROS EQUIPOS. ESTE
CONMUTADOR, LO CONECTAREMOS A
NUESTRO ROUTER MEDIANTE UN CABLE
RJ45.

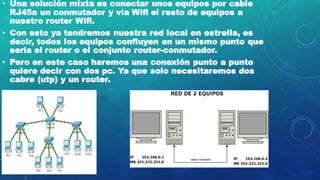

16. • Una solución mixta es conectar unos equipos por cable
RJ45a un conmutador y vía Wifi el resto de equipos a
nuestro router Wifi.
• Con esto ya tendremos nuestra red local en estrella, es
decir, todos los equipos confluyen en un mismo punto que
sería el router o el conjunto router-conmutador.
• Pero en este caso haremos una conexión punto a punto
quiere decir con dos pc. Ya que solo necesitaremos dos
cabre (utp) y un router.

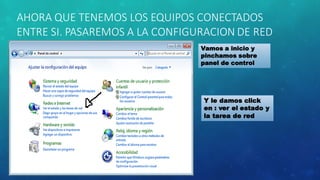

17. Vamos a inicio y
pinchamos sobre
panel de control
Y le damos click
en : ver el estado y
la tarea de red
AHORA QUE TENEMOS LOS EQUIPOS CONECTADOS
ENTRE SI. PASAREMOS A LA CONFIGURACION DE RED

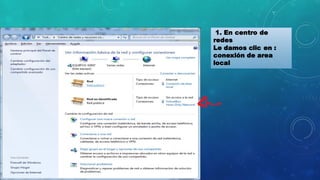

18. 1. En centro de
redes
Le damos clic en :
conexión de area
local

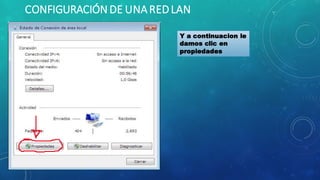

19. CONFIGURACIÓN DE UNAREDLAN
Y a continuacion le
damos clic en
propiedades

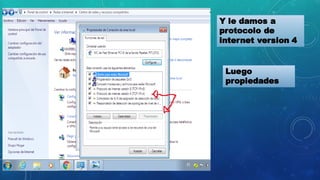

20. Y le damos a
protocolo de
internet version 4
Luego
propiedades

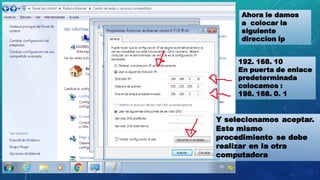

21. Ahora le damos
a colocar la
siguiente
direccion ip
192. 168. 10
En puerta de enlace
predeterminada
colocamos :
198. 168. 0. 1
Y selecionamos aceptar.
Este mismo
procedimiento se debe
realizar en la otra
computadora

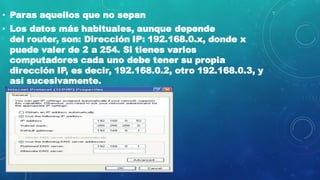

22. • Paras aquellos que no sepan
• Los datos más habituales, aunque depende
del router, son: Dirección IP: 192.168.0.x, donde x
puede valer de 2 a 254. Si tienes varios
computadores cada uno debe tener su propia
dirección IP, es decir, 192.168.0.2, otro 192.168.0.3, y
así sucesivamente.

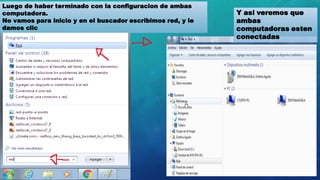

23. Luego de haber terminado con la configuracion de ambas
computadora.
No vamos para inicio y en el buscador escribimos red, y le
damos clic
Y asi veremos que
ambas
computadoras esten
conectadas
