El documento habla sobre el uso de un proxy para permitir que varios usuarios en una red local compartan una sola conexión a Internet de forma segura y económica. Un proxy actúa como intermediario entre los usuarios y Internet, permitiendo el acceso simultáneo a múltiples servicios como páginas web, correo electrónico y FTP.

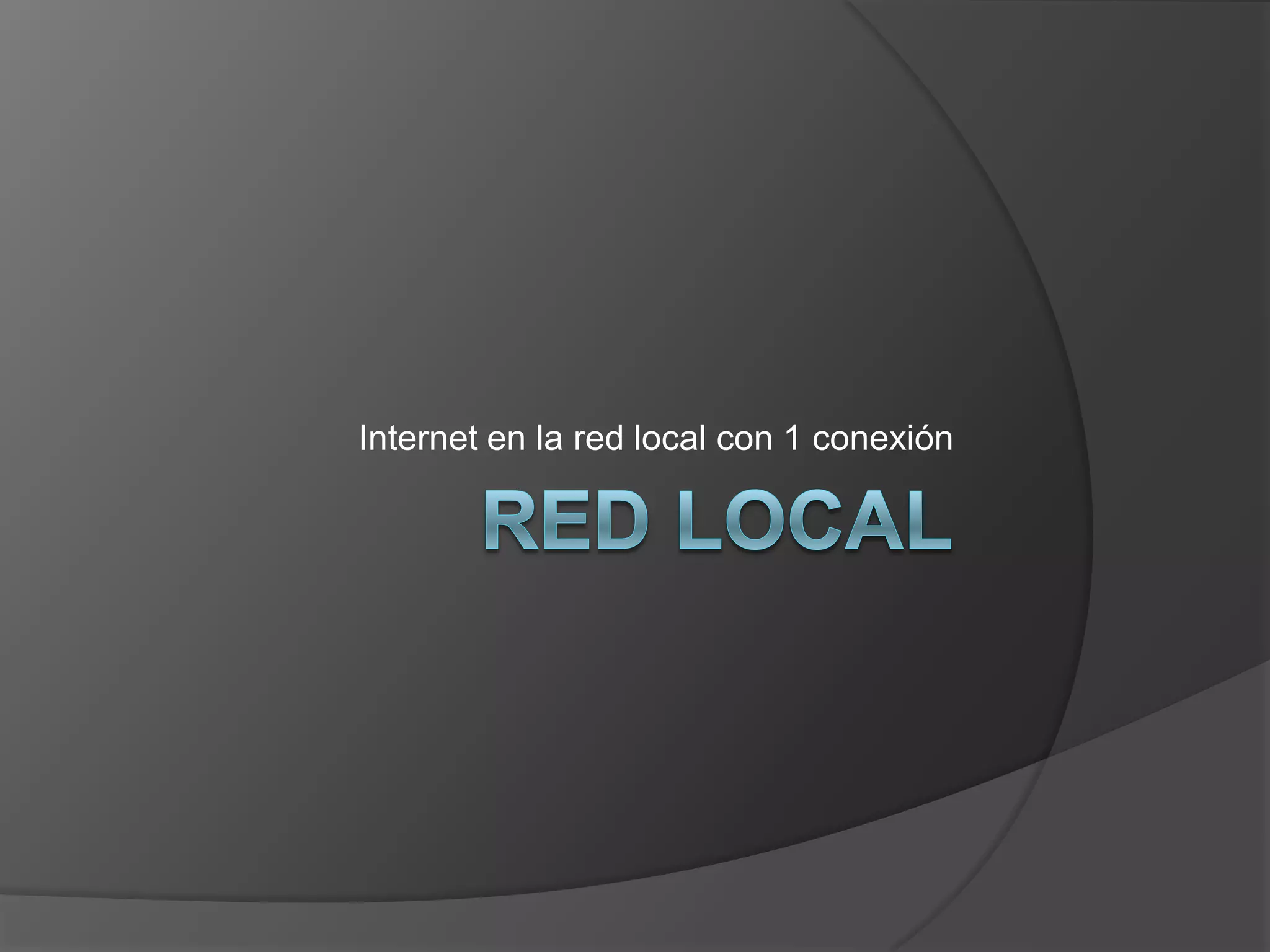

1. Red localInternet en la red local con 1 conexión

2. Si comparte sus impresoras y unidades de red, ¿por qué no comparte su acceso a internet?9x/Me/XP o Windows NT/2000 podrán navegar simultáneamente, correo electrónico, utilizar real audio, etc. Y todo con tan ABC Proxy es la respuesta a este problema. Gracias a este producto, todos los usuarios de su red local bajo Windows sólo una conexión a Internet. ABC Proxy puede trabajar con conexiones RTB, RDSI, Frame Relay, Cable, ADSL (también módems USB), etc. Además, ABC Proxy elimina el contacto directo de su red local con el exterior, creando un nivel adicional de seguridad o firewall.

3. Características de ABC Proxy

4. Introducción a ABC ProxyImagine la siguiente situación: se dispone de una red local, en la que todos los ordenadores están conectados entre sí. Un ordenador dispone de acceso a internet. El resto no dispone de acceso a internet. La solución tradicional ha sido emplear un dispositivo denominado router, que cumple esta tarea. Esta es una solución muy cara y en muchos casos el gasto no está justificado para una red de reducidas dimensiones. Además, los routers son bastante difíciles de configurar y mantener. Una incorrecta configuración de los mismos puede provocar compromisos de seguridad.Pero existe una posibilidad mas sencilla, que consiste en emplear un proxy (programa que cumple la labor del router). Cada vez que alguno de los ordenadores de la red local desee acceder a internet y/o utilizar sus servicios (correo electrónico, news, ftp, etc), realizan la petición al proxy y éste se encarga de recibir la información y enviarla al peticionario. Además, permite acceder simultáneamente a todos los usuarios de la red local.

5. Cómo funciona un proxyDesde el punto de vista del usuario de la red local, el sistema funciona como si tuviera realmente un acceso directo a internet. El usuario accede inmediatamente desde su ordenador a una página web o recibe su correo electrónico sin saber ni siquiera que el proxy existe.En realidad, al abrir un programa como Internet Explorer o solicitar el correo, la petición se realiza al proxy, no al servidor de internet. El proxy es el encargado de re direccionar estas peticiones al ordenador correspondiente (el servidor de la página web o el servidor de correo) y una vez recibida la información, la trasmite el ordenador que la solicitó. Todo esto se realiza de una forma trasparente e instantánea.

7. Ventajas de un proxyLas ventajas de su utilización son las siguientes: Menor coste: El programa y la instalación tienen un precio mucho menor que cualquier router. Una sola línea telefónica: Sólo es preciso disponer de una línea telefónica normal, RDSI, ADSL, Cable módem, Frame Relay, Conexión por Satélite, etc. Fácil instalación: Totalmente en castellano y sencilla. No es necesario añadir dispositivos adicionales, tan sólo configurar las aplicaciones. Seguridad: El proxy también actúa como barrera de seguridad (firewall), para impedir el acceso a la red local desde el exterior. Servicios que ofrece: WorldWide Web, Transmisiones FTP, Correo Electrónico, News, IRC, Socks, MSN Messenger, Windows Media Player, etc.

8. Instalación y Configuración de la RED LOCALEn primer lugar, vd. necesita tener instalado y configurado el hardware de la red (tarjetas de red, hub, cableado). Para más información, consulte la documentación de los componentes.Instalación bajo Windows 9x/NTInstalación bajo Windows 2000/MeInstalación bajo Windows XP

9. Red física

10. Comunicaciones Infraestructura de red de comunicaciones de datos compuesta por redes locales instaladas en las oficinas o edificios de la Corporación y líneas de comunicaciones conectando dichos edificios. La función de Comunicaciones – Red Física consiste en instalar, mantener y mejorar la infraestructura de la red que soporta los servicios de comunicaciones de datos, con objeto de permitir a empleados públicos y autoridades de la Diputación de Valencia, el uso compartido de la información y recursos informáticos de la Corporación, así como, su acceso a Internet.

11. Tamaño y tecnologías La Red de Comunicaciones de Datos de la Diputación de Valencia está distribuida en 31 edificios sitos en distintos municipios de la Provincia de Valencia, con un total de unos 2.000 puntos de acceso a red. Las redes locales de dichos edificios utilizan tecnología Ethernet 10 Base-T, 100 Base-Tx y 100 Base-FX, y están conectadas en estrella, mediante líneas de comunicaciones, con el Servicio de Gestión Informática y Organización. Es en este Servicio donde están ubicados los servidores corporativos y acceso a Internet.

12. Actualmente la Red Corporativa comprende las siguientes líneas de comunicaciones de datos: 1 línea ATM de 34 Mbps con acceso a Internet para toda la Red Corporativa. 5 líneas Punto a Punto de 2 Mbps, una de ellas como respaldo a la línea ATM y las cuatro restantes en grandes edificios, sitos en la ciudad de Valencia, con un elevado número de usuarios conectados en red. 7 Líneas Punto a Punto de 512 Kbps para edificios localizados en Valencia y Provincia, considerados medianos por el número de usuarios que contienen. 6 líneas Frame Relay de 256 Kbps en pequeñas oficinas de recaudación repartidas en distintos municipios de la Provincia. Incorporándose, el conjunto, a la Red Corporativa mediante un acceso único Punto a Punto de 2 Mbps.13 líneas ADSL de 4 Mbps para pequeñas oficinas, ubicadas en Valencia y Provincia, que conforman una Red Privada Virtual. Esta RPV se incorpora a la Red Corporativa mediante un acceso único Punto a Punto de 1 Mbps.

13. Novedades y acciones en curso Tanto la puesta en marcha de la Red Privada Virtual como la línea ATM de 34 Mbps, han sido algunas de las mejoras implementadas en 2005. Las pequeñas oficinas que accedían a la Red Corporativa mediante líneas RDSI o módem, ahora lo hacen por líneas ADSL de 4 Mbps. formando una RPV, lo que ha supuesto mayor disponibilidad de ancho de banda para sus usuarios y mejor capacidad de gestión y administración de estas redes locales. El acceso a Internet de la Red Corporativa se amplía pasando de 2 Mbps con la anterior línea de comunicaciones a 34 Mbps con la actual línea ATM, este cambio se hacía imprescindible para la presencia del portal corporativo dival.es en Internet. Se dispone de una línea de respaldo de 2 Mbps para la salida a Internet, garantizando así un servicio de acceso mínimo en caso de caída de la línea ATM.

14. En cuanto a mejoras previstas a implantar en breve, señalar la renovación de determinado equipamiento de red para escalar a Gigabit Ethernet la red troncal de los edificios Scala, Batlia y Casa Americana, con la consiguiente mejora de velocidad de acceso a los servidores corporativos e Internet. Se está llevando a cabo el enrutamiento de todos los edificios conectados a la Red Corporativa y que en su última fase comprende: MUVIM, IVAF; Escuela de Capataces Agrícolas de Catarroja, Escuela de Viticultura de Requena y Gestión tributaria en C/. del Mar, 33 Valencia. Esta actuación supondrá un uso más eficiente del ancho de banda disponible tanto en los edificios implicados como en la red troncal.
