1. PLANEACIÓN DE UNA
RED LAN
Elizabeth Villarreal 2020

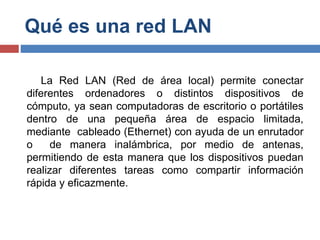

2. Qué es una red LAN
La Red LAN (Red de área local) permite conectar
diferentes ordenadores o distintos dispositivos de
cómputo, ya sean computadoras de escritorio o portátiles
dentro de una pequeña área de espacio limitada,
mediante cableado (Ethernet) con ayuda de un enrutador
o de manera inalámbrica, por medio de antenas,
permitiendo de esta manera que los dispositivos puedan
realizar diferentes tareas como compartir información
rápida y eficazmente.

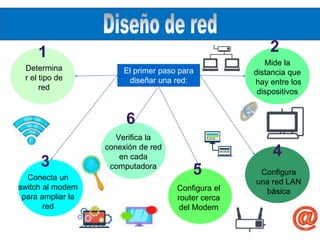

3. El primer paso para
diseñar una red:
Mide la
distancia que
hay entre los
dispositivos
Configura
una red LAN
básicaConfigura el
router cerca
del Modem
Conecta un
switch al modem
para ampliar la
red
Verifica la
conexión de red
en cada
computadora
Determina
r el tipo de
red
1 2
3
4
5
6

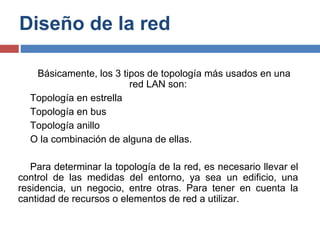

4. Diseño de la red
Básicamente, los 3 tipos de topología más usados en una
red LAN son:
Topología en estrella
Topología en bus
Topología anillo
O la combinación de alguna de ellas.
Para determinar la topología de la red, es necesario llevar el
control de las medidas del entorno, ya sea un edificio, una
residencia, un negocio, entre otras. Para tener en cuenta la
cantidad de recursos o elementos de red a utilizar.

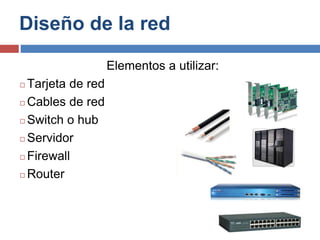

5. Diseño de la red
Elementos a utilizar:
◻ Tarjeta de red
◻ Cables de red
◻ Switch o hub
◻ Servidor
◻ Firewall
◻ Router

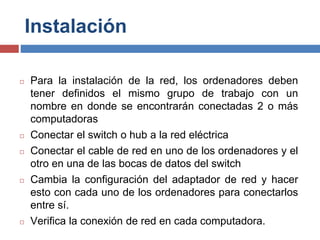

6. Instalación
◻ Para la instalación de la red, los ordenadores deben
tener definidos el mismo grupo de trabajo con un
nombre en donde se encontrarán conectadas 2 o más
computadoras
◻ Conectar el switch o hub a la red eléctrica
◻ Conectar el cable de red en uno de los ordenadores y el
otro en una de las bocas de datos del switch
◻ Cambia la configuración del adaptador de red y hacer
esto con cada uno de los ordenadores para conectarlos
entre sí.
◻ Verifica la conexión de red en cada computadora.

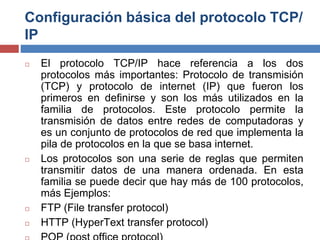

7. Configuración básica del protocolo TCP/
IP
◻ El protocolo TCP/IP hace referencia a los dos
protocolos más importantes: Protocolo de transmisión
(TCP) y protocolo de internet (IP) que fueron los
primeros en definirse y son los más utilizados en la
familia de protocolos. Este protocolo permite la
transmisión de datos entre redes de computadoras y
es un conjunto de protocolos de red que implementa la
pila de protocolos en la que se basa internet.
◻ Los protocolos son una serie de reglas que permiten
transmitir datos de una manera ordenada. En esta
familia se puede decir que hay más de 100 protocolos,
más Ejemplos:
◻ FTP (File transfer protocol)
◻ HTTP (HyperText transfer protocol)

8. Configuración básica del protocolo TCP/
IP
◻ La IP (internet protocol) es un número que identifica de
manera lógica o jerárquica a una computadora, teléfono,
tablet, portátil etc. que utilice el protocolo IP
◻ El TCP/IP fue desarrollado y demostrado por primera
vez en 1972 por el departamento de defensa de los
estados unidos, ejecutándolo en Arpanet
◻ El TCP/ IP es la base de internet, y sirve para enlazar
computadoras que utilizan diferentes sistemas
operativos, incluyendo pc, minicomputadoras centrales,
sobre redes de área local y área extensa.

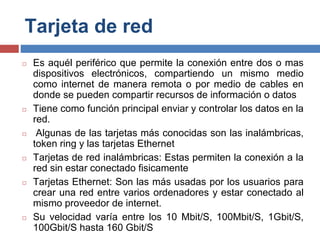

9. Tarjeta de red
◻ Es aquél periférico que permite la conexión entre dos o mas
dispositivos electrónicos, compartiendo un mismo medio
como internet de manera remota o por medio de cables en
donde se pueden compartir recursos de información o datos
◻ Tiene como función principal enviar y controlar los datos en la
red.
◻ Algunas de las tarjetas más conocidas son las inalámbricas,
token ring y las tarjetas Ethernet
◻ Tarjetas de red inalámbricas: Estas permiten la conexión a la
red sin estar conectado fisicamente
◻ Tarjetas Ethernet: Son las más usadas por los usuarios para
crear una red entre varios ordenadores y estar conectado al
mismo proveedor de internet.
◻ Su velocidad varía entre los 10 Mbit/S, 100Mbit/S, 1Gbit/S,
100Gbit/S hasta 160 Gbit/S

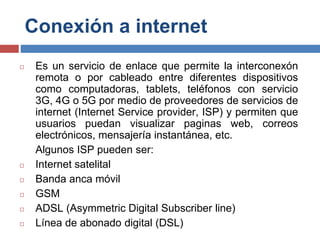

10. Conexión a internet
◻ Es un servicio de enlace que permite la interconexón
remota o por cableado entre diferentes dispositivos
como computadoras, tablets, teléfonos con servicio
3G, 4G o 5G por medio de proveedores de servicios de
internet (Internet Service provider, ISP) y permiten que
usuarios puedan visualizar paginas web, correos
electrónicos, mensajería instantánea, etc.
Algunos ISP pueden ser:
◻ Internet satelital
◻ Banda anca móvil
◻ GSM
◻ ADSL (Asymmetric Digital Subscriber line)
◻ Línea de abonado digital (DSL)
