1. I.S.T.P Cap. Fap.“José Abelardo Quiñones Gonzáles”TIPOS, MARCAS Y PRECIOS DE CABLES, CONECTORES Y TARJETAS DE REDAlumna:Rosillo Zarate, Francia

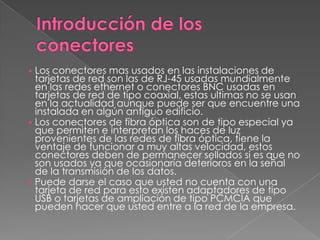

2. Introducción de los conectoresLos conectores mas usados en las instalaciones de tarjetas de red son las de RJ-45 usadas mundialmente en las redes ethernet o conectores BNC usadas en tarjetas de red de tipo coaxial, estas ultimas no se usan en la actualidad aunque puede ser que encuentre una instalada en algún antiguo edificio.

3. Los conectores de fibra óptica son de tipo especial ya que permiten e interpretan los haces de luz provenientes de las redes de fibra óptica, tiene la ventaje de funcionar a muy altas velocidad, estos conectores deben de permanecer sellados si es que no son usados ya que ocasionaría deterioros en la señal de la transmisión de los datos.

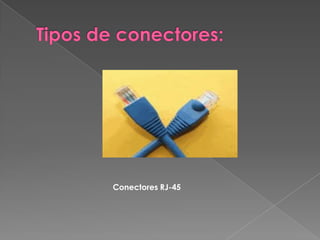

4. Puede darse el caso que usted no cuenta con una tarjeta de red para esto existen adaptadores de tipo USB o tarjetas de ampliación de tipo PCMCIA que pueden hacer que usted entre a la red de la empresa.Tipos de conectores:Conectores RJ-45

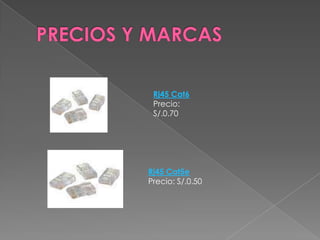

5. PRECIOS Y MARCASRj45 Cat6Precio: S/.0.70Rj45 Cat5ePrecio: S/.0.50

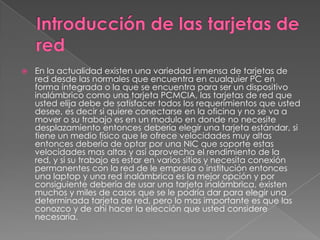

6. Introducción de las tarjetas de redEn la actualidad existen una variedad inmensa de tarjetas de red desde las normales que encuentra en cualquier PC en forma integrada o la que se encuentra para ser un dispositivo inalámbrico como una tarjeta PCMCIA, las tarjetas de red que usted elija debe de satisfacer todos los requerimientos que usted desee, es decir si quiere conectarse en la oficina y no se va a mover o su trabajo es en un modulo en donde no necesite desplazamiento entonces debería elegir una tarjeta estándar, si tiene un medio físico que le ofrece velocidades muy altas entonces debería de optar por una NIC que soporte estas velocidades mas altas y así aprovecha el rendimiento de la red, y si su trabajo es estar en varios sitios y necesita conexión permanentes con la red de le empresa o institución entonces una laptop y una red inalámbrica es la mejor opción y por consiguiente debería de usar una tarjeta inalámbrica, existen muchos y miles de casos que se le podría dar para elegir una determinada tarjeta de red, pero lo mas importante es que las conozco y de ahí hacer la elección que usted considere necesaria.

7. Tipos de tarjetas de redTarjetas inalámbricas.Tarjeta de red inalámbrica PCMCIATarjeta de red inalámbrica

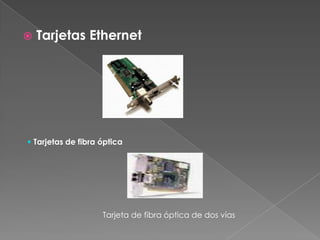

8. Tarjetas Ethernet Tarjetas de fibra ópticaTarjeta de fibra óptica de dos vías

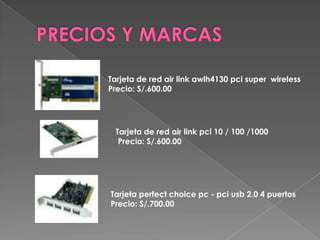

9. PRECIOS Y MARCASTarjeta de red air link awlh4130 pcisuperwirelessPrecio: S/.600.00Tarjeta de red air link pci 10 / 100 /1000 Precio: S/.600.00Tarjeta perfectchoicepc - pciusb 2.0 4 puertosPrecio: S/.700.00

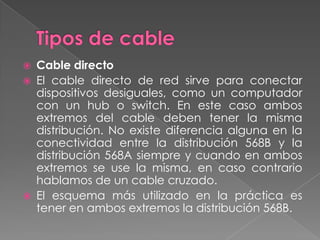

10. Tipos de cableCable directo El cable directo de red sirve para conectar dispositivos desiguales, como un computador con un hub o switch. En este caso ambos extremos del cable deben tener la misma distribución. No existe diferencia alguna en la conectividad entre la distribución 568B y la distribución 568A siempre y cuando en ambos extremos se use la misma, en caso contrario hablamos de un cable cruzado.El esquema más utilizado en la práctica es tener en ambos extremos la distribución 568B.

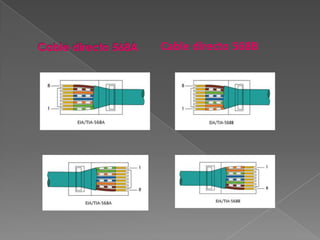

11. Cable directo 568ACabledirecto568B

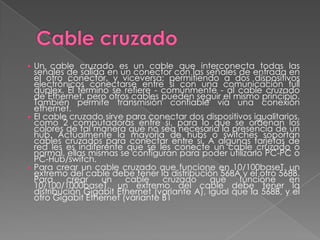

12. Cable cruzadoUn cable cruzado es un cable que interconecta todas las señales de salida en un conector con las señales de entrada en el otro conector, y viceversa; permitiendo a dos dispositivos electrónicos conectarse entre sí con una comunicación full duplex. El término se refiere - comúnmente - al cable cruzado de Ethernet, pero otros cables pueden seguir el mismo principio. También permite transmisión confiable vía una conexión ethernet.

13. El cable cruzado sirve para conectar dos dispositivos igualitarios, como 2 computadoras entre sí, para lo que se ordenan los colores de tal manera que no sea necesaria la presencia de un hub. Actualmente la mayoría de hubs o switches soportan cables cruzados para conectar entre sí. A algunas tarjetas de red les es indiferente que se les conecte un cable cruzado o normal, ellas mismas se configuran para poder utilizarlo PC-PC o PC-Hub/switch.

14. Para crear un cable cruzado que funcione en 10/100baseT, un extremo del cable debe tener la distribución 568A y el otro 568B. Para crear un cable cruzado que funcione en 10/100/1000baseT, un extremo del cable debe tener la distribución Gigabit Ethernet (variante A), igual que la 568B, y el otro Gigabit Ethernet (variante B1PRECIOS Y MARCASPatch Cord Cat6 de 1mts.Precio: S/. 1.50Patch Cord Cat6 de 1.5mts.Precio: S/. 3.00Patch Cord Cat5e de 1mts.Precio: S/. 1.20
