Este documento describe los componentes básicos necesarios para montar una red, incluyendo estaciones de trabajo, conectores, cableado, tarjetas de red y software. Explica que el cable de par trenzado es el más comúnmente usado hoy en día y que las tarjetas de red permiten conectar equipos a través de diferentes tipos de cableado usando protocolos de red. También menciona opciones como fibra óptica, puentes, servidores, concentradores y routers.

1. Requisitos para montar una Red Necesarios Estaciones de Trabajo Conectores Cable Tarjetas de Red Software Opcionales Gateways o pasarelas: Bridges o puentes: Servidor Concentradores y conmutadores Módems y Routers

2. Estaciones de trabajo Son las computadoras que aprovechan o tienen a su disposición los recursos que ofrece la red así como los servicios que proporcionan los Servidores a los cuales pueden acceder.

3. Conectores y Cableado Los cables de par trenzado y los coaxiales son tipos de cable diferentes, que se pueden utilizar para conectar el equipo cuando se crea una red. El cable de par trenzado es el más utilizado actualmente.

4. Cable Coaxil El segmento coaxial completo debe permanecer intacto para que funcione la red. Por ello, si una sección del cable se daña o desconecta, la red se interrumpe. También, el segmento se interrumpe al efectuar cambios en la red , como por ejemplo si se añade un PC. El cable coaxial utiliza conectores llamados BNC . Los conectores BNC se utilizan para conectar, extender o terminar redes de cables coaxiales. El cableado coaxial se utilizó antes del cableado de par trenzado enÇ/ las redes Ethernet. El cable coaxial no se puede utilizar en las redes Fast Ethernet.

5. Cable Coaxil Una red coaxial se crea por medio de la unión de secciones de cable coaxial con piezas T o piezas Y , para formar un segmento largo. Los dos extremos del segmento que quedan libres se terminan utilizando piezas finales, terminadores. Las PCs están conectados a las piezas T o Y para que de este modo, la información de red, enviada a lo largo del segmento, llegue a todos los dispositivos.

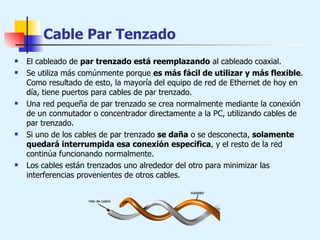

6. Cable Par Tenzado El cableado de par trenzado está reemplazando al cableado coaxial. Se utiliza más comúnmente porque es más fácil de utilizar y más flexible . Como resultado de esto, la mayoría del equipo de red de Ethernet de hoy en día, tiene puertos para cables de par trenzado. Una red pequeña de par trenzado se crea normalmente mediante la conexión de un conmutador o concentrador directamente a la PC, utilizando cables de par trenzado. Si uno de los cables de par trenzado se daña o se desconecta, solamente quedará interrumpida esa conexión específica , y el resto de la red continúa funcionando normalmente. Los cables están trenzados uno alrededor del otro para minimizar las interferencias provenientes de otros cables.

7. Conector RJ-45 Es un conector estándar que se utiliza para conectar las redes Ethernet que utilizan cables de par trenzado. Si está instalando una red que utiliza cables de par trenzado, necesitará una Tarjeta de Red con un conector RJ-45.

8. Fibra Óptica Esta conexión es cara, pero permite transmitir la información a gran velocidad e impide la intervención de las líneas. Como la señal es transmitida a través de un haz de luz, existen muy pocas posibilidades de interferencias eléctricas o emisión de señal. Ofrece las siguientes ventajas: Alta velocidad de transmisión No emite señales eléctricas o magnéticas, lo cual redunda en la seguridad Inmunidad frente a interferencias y modulación cruzada. Mayor economía que el cable coaxial en algunas instalaciones. Soporta mayores distancias

9. Tarjeta de Red Permiten conectar el cableado entre servidores y estaciones de trabajo . Existen numerosos tipos de placas que soportan distintos tipos de cables. Las placas contienen los protocolos y órdenes necesarios para soportar el tipo de red al que está destinada. Muchas tienen memoria adicional para almacenar temporalmente los paquetes de datos enviados y recibidos, mejorando el rendimiento de la red. Todas las PC necesitan tarjetas de interfaz de red o Tarjeta de Red para poder conectarse a la red. Cuando escoja una Tarjeta de Red, también conocida como tarjeta adaptadora para instalar en un PC, debería considerar lo siguiente: El tipo de conexión que necesita - RJ-45 para par trenzado o BNC para cable coaxial. El tipo de conector Tarjeta de Red disponible dentro de su PC-ISA o PCI
