1. INTEGRANTES
•MIGUEL ANGEL VERGEL
•DANILO OSPINO ELIAS
•EDWIN CARVAJAL

2. CABLE COAXIAL

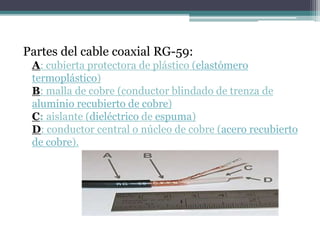

3. Partes del cable coaxial RG-59:
A: cubierta protectora de plástico (elastómero
termoplástico)
B: malla de cobre (conductor blindado de trenza de
aluminio recubierto de cobre)
C: aislante (dieléctrico de espuma)
D: conductor central o núcleo de cobre (acero recubierto
de cobre).

4. • El cable coaxial, coaxcable o coax, : creado en la
década de 1930, es un cable utilizado para
transportar señales eléctricas de alta frecuencia que
posee dos conductores concéntricos, uno central,
llamado núcleo, encargado de llevar la información,
y uno exterior, de aspecto tubular, llamado malla,
blindaje o trenza, que sirve como referencia
de tierra y retorno de las corrientes. Entre ambos se
encuentra una capa aislante llamada dieléctrico, de
cuyas características dependerá principalmente la
calidad del cable. Todo el conjunto suele estar
protegido por una cubierta aislante (también
denominada chaqueta exterior).

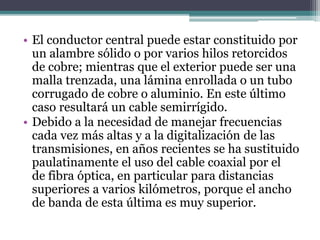

5. • El conductor central puede estar constituido por
un alambre sólido o por varios hilos retorcidos
de cobre; mientras que el exterior puede ser una
malla trenzada, una lámina enrollada o un tubo
corrugado de cobre o aluminio. En este último
caso resultará un cable semirrígido.
• Debido a la necesidad de manejar frecuencias
cada vez más altas y a la digitalización de las
transmisiones, en años recientes se ha sustituido
paulatinamente el uso del cable coaxial por el
de fibra óptica, en particular para distancias
superiores a varios kilómetros, porque el ancho
de banda de esta última es muy superior.

7. USOS DEL CABLE COAXIAL
• El cable coaxial se utiliza principalmente para fines
de audio y visuales. Los hogares modernos están
típicamente equipados con al menos una salida de
cable coaxial en cada habitación. Esto se debe a que
las compañías de cable los utilizan principalmente
para instalar el servicio de televisión por cable a sus
clientes. Los cables coaxiales pueden ser conectados
a la toma de pared directamente a la televisión del
cliente o del cable. Un segundo uso para los cables
coaxiales es conectar un televisor a la VCR. Un uso
final del cable coaxial es el de conectar una antena
personal a un televisor o una caja convertidor de
señal digital.

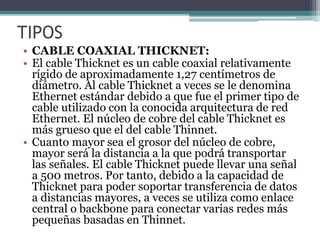

8. TIPOS
• CABLE COAXIAL THICKNET:
• El cable Thicknet es un cable coaxial relativamente
rígido de aproximadamente 1,27 centímetros de
diámetro. Al cable Thicknet a veces se le denomina
Ethernet estándar debido a que fue el primer tipo de
cable utilizado con la conocida arquitectura de red
Ethernet. El núcleo de cobre del cable Thicknet es
más grueso que el del cable Thinnet.
• Cuanto mayor sea el grosor del núcleo de cobre,
mayor será la distancia a la que podrá transportar
las señales. El cable Thicknet puede llevar una señal
a 500 metros. Por tanto, debido a la capacidad de
Thicknet para poder soportar transferencia de datos
a distancias mayores, a veces se utiliza como enlace
central o backbone para conectar varias redes más
pequeñas basadas en Thinnet.

10. • Coaxial thinnet
El cable Thinnet es un cable coaxial flexible de
unos 0,64 centímetros de grueso . Este tipo de
cable se puede utilizar para la mayoría de los
tipos de instalaciones de redes, ya que es un
cable flexible y fácil de manejar.El cable coaxial
Thinnet puede transportar una señal hasta una
distancia aproximada de 185 metros antes de
que la señal comience a sufrir atenuación.

12. CABLE DE PAR TRENZADO

13. • En telecomunicaciones, el cable de par trenzado es
un tipo de conexión que tiene dos conductores
eléctricos aislados y entrelazados para anular
las interferencias de fuentes externas y diafonía de
los cables adyacentes.
• Es de los más antiguos en el mercado y en algunos
tipos de aplicaciones es el más común, consiste en
dos alambres de cobre o a veces de aluminio,
aislados con un grosor de 1 mm aproximado. Los
alambres se trenzan con el propósito de reducir la
interferencia eléctrica de pares similares cercanos.
Los pares trenzados se agrupan bajo una cubierta
común de PVC (Policloruro de Vinilo) en cables
multipares de pares trenzados (de 2, 4, 8, ...hasta
300 pares).

14. • Un ejemplo de par trenzado es el sistema de
telefonía, ya que la mayoría de aparatos se conectan
a la central telefónica por intermedio de un par
trenzado. Actualmente se han convertido en un
estándar, de hecho en el ámbito de las redes LAN,
como medio de transmisión en las redes de acceso a
usuarios (típicamente cables de 2 ó 4 pares
trenzados). A pesar que las propiedades de
transmisión de cables de par trenzado son inferiores
y en especial la sensibilidad ante perturbaciones
extremas a las del cable coaxial, su gran adopción se
debe al costo, su flexibilidad y facilidad de
instalación, así como las mejoras tecnológicas
constantes introducidas en enlaces de mayor
velocidad, longitud, etc.

15. COMO ARMAR UN CABLE UTP
TRENSADO

16. TIPOS
CABLE DE PAR TRENZADO NO APANTALLADO
(UTP, Unshielded Twisted Pair):
• Cable de pares trenzados más simple y empleado, sin ningún tipo de
apantalla adicional y con una impedancia característica de 100
Ohmios. El conector más frecuente con el UTP es el RJ45, parecido
al utilizado en teléfonos RJ11 (pero un poco mas grande), aunque
también puede usarse otro (RJ11, DB25,DB11,etc), dependiendo del
adaptador de red.

17. CABLE DE PAR TRENZADO
APANTALLADOS (STP, kshielded Twisted
Pair):
• Es utilizado generalmente en las instalaciones de procesos de datos
por su capacidad y sus buenas características contra las radiaciones
electromagnéticas, pero el inconveniente es que es un cable robusto,
caro y difícil de instalar.
• El nivel de protección del STP ante perturbaciones externas es
mayor al ofrecido por UTP. Sin embargo es más costoso y requiere
más instalación.

18. • CABLE DE PAR TRENZADO CON PANTALLA
GLOBAL (FTP, Foiled Twisted Pair):
• En este tipo de cable como en el UTP, sus pares no están
apantallados, pero sí dispone de una apantalla global para mejorar
su nivel de protección ante interferencias externas. Su impedancia
característica típica es de 120 OHMIOS y sus propiedades de
transmisión son mas parecidas a las del UTP. Además puede utilizar
los mismos conectores RJ45.

19. TIPOS DE CABLE DE PAR TRENZAR FTP Y STP

20. FIBRA OPTICA

21. • La fibra óptica es un medio de transmisión, empleado
habitualmente en redes de datos y telecomunicaciones, consiste en
un hilo muy fino de material transparente, vidrio o materiales
plásticos, por el que se envían pulsos de luz que representan los
datos a transmitir. El haz de luz queda completamente confinado y
se propaga por el interior de la fibra con un ángulo de reflexión por
encima del ángulo límite de reflexión total, en función de la ley de
Snell. La fuente de luz puede provenir de un láser o un diodo led.

22. • Las fibras se utilizan ampliamente
en telecomunicaciones, ya que permiten enviar
gran cantidad de datos a una gran distancia, con
velocidades similares a las de la radio y
superiores a las de un cable convencional. Son el
medio de transmisión por cable más avanzado,
al ser inmune a las interferencias
electromagnéticas, y también se utilizan para
redes locales donde se necesite aprovechar las
ventajas de la fibra óptica sobre otros medios de
transmisión.

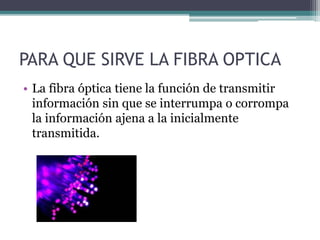

23. PARA QUE SIRVE LA FIBRA OPTICA
• La fibra óptica tiene la función de transmitir
información sin que se interrumpa o corrompa
la información ajena a la inicialmente
transmitida.

24. • Es uno de los métodos más rápidos para transmitir información.
• Su uso fue inicialmente para transmitir datos telefónicos,
posteriormente se utilizó para transmitir datos de televisión por
cable y finalmente para transmitir señal de internet.
• El objetivo de la fibra óptica es disminuir la lentitud de la
transmisión de datos en internet y televisión logrando obtener datos
e imágenes de calidad superior y con una frecuencia elevada.
• Eleva la velocidad de la comunicación transcontinental, y disminuye
el número de repetidores de información así como que amplifican
con mayor facilidad los datos transmitidos.
• Se convierte en un medio barato y de fácil instalación que sirve para
acelerar los datos transmitidos que se puede controlar mediante la
purificación del material utilizado.
• La fibra óptica es el instrumento óptimo para la realización
de videoconferencias y conferencias múltiples en tiempo real.
• En materia médica es utilizado en los rayos laser que cauterizan y
suturan lesiones y por ende en la micro cirugía.
• En la industria se utiliza en las máquinas cortadoras y en
microscopios de alta precisión.

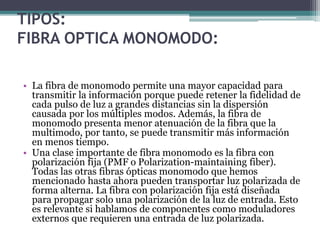

25. TIPOS:
FIBRA OPTICA MONOMODO:
• La fibra de monomodo permite una mayor capacidad para
transmitir la información porque puede retener la fidelidad de
cada pulso de luz a grandes distancias sin la dispersión
causada por los múltiples modos. Además, la fibra de
monomodo presenta menor atenuación de la fibra que la
multimodo, por tanto, se puede transmitir más información
en menos tiempo.
• Una clase importante de fibra monomodo es la fibra con
polarización fija (PMF o Polarization-maintaining fiber).
Todas las otras fibras ópticas monomodo que hemos
mencionado hasta ahora pueden transportar luz polarizada de
forma alterna. La fibra con polarización fija está diseñada
para propagar solo una polarización de la luz de entrada. Esto
es relevante si hablamos de componentes como moduladores
externos que requieren una entrada de luz polarizada.

27. FIBRA OPTICA MULTIMODO
• La fibra de multimodo, la primera en ser
comercializada y fabricada, es la fibra en la que
muchos modos o rayos de luz son llevados
simultáneamente a través de una guía de ondas.
• Se dice que son modos debido a que la luz solo se
propagará en el núcleo de la fibra en ángulos que
estén dentro del cono de aceptación.
• Este tipo de fibra tiene un diámetro nuclear
mucho más grande, comparado con las fibras de
monomodo, lo que permite una gran cantidad de
modos y además son más fáciles de conectar. Las
fibras multimodo pueden clasificarse en fibras de
índice escalonado o fibras de índice gradual.
