Medios de Transmision Guiados

MEDIOS DE TRANSMICIÓN

MEDIOS GUIADOS

Asignatura: Teleprocesos.
Profesor: Ing. Jimi Quintero

MEDIOS DE TRANSMISION

En los sistemas de transmisión de datos, el medio de transmisión es el
camino para trasportar información entre el trasmisor y el receptor se
clasifica en guiados y no guiados.

Transmisión guiada (por línea): Confina la energía electromagnética en una
región limitada del espacio “ CABLES” (Se llama cable a un conductor o
conjunto de ellos generalmente recubierto de un material aislante o
protector. )

Coaxial
Cables de comunicación Par trenzado
Fibra óptica

Transmisión no guiada: es la propagación de las ondas
electromagnéticas por el espacio exterior (aire, el vació o el agua) sin guía
artificial. Utilizando la antena, microonda y los satélites, entre otros.

FACTORES DE SISTEMAS TRANSMISION

• El ancho de banda: Se refiere a la capacidad de transmisión de un canal.
Indica la cantidad de información por unidad de tiempo que puede enviarse a través
de una línea de transmisión, medida frecuentemente en bits por segundos (bps).

• Dificultades en la transmisión: Atenuación (dB), Distorsión, Ruido.

• Interferencias
• numero de receptores

Medios de Transmisión Guiados

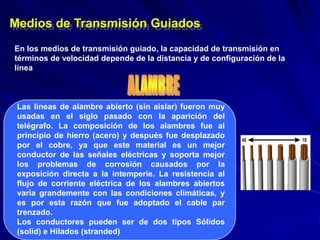

En los medios de transmisión guiado, la capacidad de transmisión en
términos de velocidad depende de la distancia y de configuración de la
línea

Las líneas de alambre abierto (sin aislar) fueron muy
usadas en el siglo pasado con la aparición del
telégrafo. La composición de los alambres fue al
principio de hierro (acero) y después fue desplazado
por el cobre, ya que este material es un mejor
conductor de las señales eléctricas y soporta mejor
los problemas de corrosión causados por la
exposición directa a la intemperie. La resistencia al
flujo de corriente eléctrica de los alambres abiertos
varia grandemente con las condiciones climáticas, y
es por esta razón que fue adoptado el cable par
trenzado.
Los conductores pueden ser de dos tipos Sólidos
(solid) e Hilados (stranded)

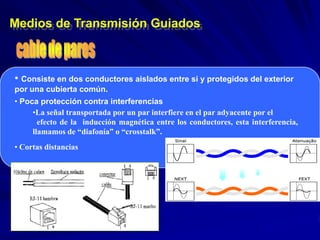

• Consiste en dos conductores aislados entre si y protegidos del exterior
por una cubierta común.
• Poca protección contra interferencias
•La señal transportada por un par interfiere en el par adyacente por el
efecto de la inducción magnética entre los conductores, esta interferencia,
llamamos de “diafonía” o “crosstalk”.
Sinal Atenuação
• Cortas distancias

NEXT FEXT


• En su forma más simple, un cable de par trenzado
consta de dos hilos de cobre aislados y entrelazados.
• Hay dos tipos de cables de par trenzado: cable de par
trenzado sin apantallar (UTP) y par trenzado apantallado
(STP), (FTP).
• A menudo se agrupan una serie de hilos de par
trenzado y se encierran en un revestimiento protector
para formar un cable.
• El número total de pares que hay en un cable puede
variar. El trenzado elimina el ruido eléctrico de los pares
adyacentes y de otras fuentes
• Es mucho menos costoso que cualquier otro medio de
transmisión guiado ( coaxial y FO ), pero esta limitado en
términos de velocidad de transmisión y distancia


• Es un cable que no tiene revestimiento o blindaje entre
la cubierta exterior y los cables. El UTP se utiliza
comúnmente para aplicaciones de redes tipo Ethernet. El
término UTP generalmente se refiere a los cables
categoría 3, 4 y 5 especificados por el estándar TIA/EIA
568-A. Las categorías 5e, 6, y 7 también han sido
propuestas para soportar velocidades más altas a los
100 Mbps. El cable UTP incluye 4 pares de conductores,
es decir 8 hilos. Los cables 10Base-T, 100Base-T y
100Base-T2 sólo utilizan 2 pares de conductores,
mientras que 100Base-T4 y 1000Base-T requieren de
todos los 4 pares (los 8 hilos).


• Es de fácil instalación y es más económico
• Su tamaño
• El cable UTP es más sensible al ruido eléctrico y la interferencia
• La distancia máxima recomendada entre repetidores es de 100 metros, y
su rendimiento es de 10-100 Mbps

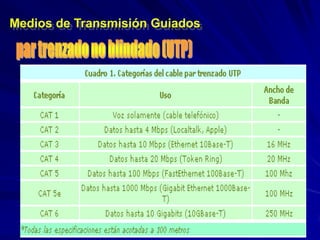

• Las especificaciones UTP dictan el número de entrelazados permitidos
por pie de cable; el número de entrelazados depende del objetivo con el
que se instale el cable

(a) UTP Categoría 3.
(b) UTP Categoría 5.

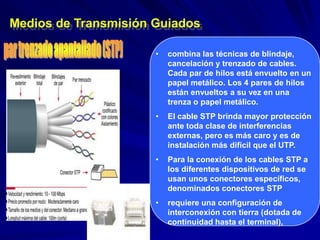

• combina las técnicas de blindaje,
cancelación y trenzado de cables.
Cada par de hilos está envuelto en un
papel metálico. Los 4 pares de hilos
están envueltos a su vez en una
trenza o papel metálico.
• El cable STP brinda mayor protección
ante toda clase de interferencias
externas, pero es más caro y es de
instalación más difícil que el UTP.
• Para la conexión de los cables STP a
los diferentes dispositivos de red se
usan unos conectores específicos,
denominados conectores STP
• requiere una configuración de
interconexión con tierra (dotada de
continuidad hasta el terminal),

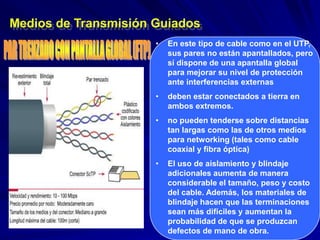

• En este tipo de cable como en el UTP,
sus pares no están apantallados, pero
sí dispone de una apantalla global
para mejorar su nivel de protección
ante interferencias externas
• deben estar conectados a tierra en
ambos extremos.
• no pueden tenderse sobre distancias
tan largas como las de otros medios
para networking (tales como cable
coaxial y fibra óptica)
• El uso de aislamiento y blindaje
adicionales aumenta de manera
considerable el tamaño, peso y costo
del cable. Además, los materiales de
blindaje hacen que las terminaciones
sean más difíciles y aumentan la
probabilidad de que se produzcan
defectos de mano de obra.


El cable de par trenzado se utiliza si:

La LAN tiene una limitación de presupuesto.
Se desea una instalación relativamente sencilla, donde las conexiones de los
equipos sean simples.

No se utiliza el cable de par trenzado si:

La LAN necesita un gran nivel de seguridad y se debe estar absolutamente
seguro de la integridad de los datos.
Los datos se deben transmitir a largas distancias y a altas velocidades.

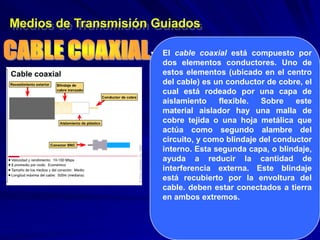

• El cable coaxial está compuesto por
dos elementos conductores. Uno de
estos elementos (ubicado en el centro
del cable) es un conductor de cobre, el
cual está rodeado por una capa de
aislamiento flexible. Sobre este
material aislador hay una malla de
cobre tejida o una hoja metálica que
actúa como segundo alambre del
circuito, y como blindaje del conductor
interno. Esta segunda capa, o blindaje,
ayuda a reducir la cantidad de
interferencia externa. Este blindaje
está recubierto por la envoltura del
cable. deben estar conectados a tierra
en ambos extremos.

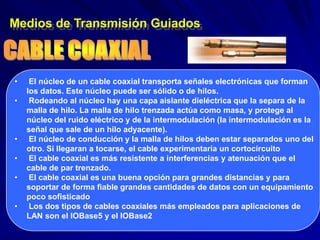

• El núcleo de un cable coaxial transporta señales electrónicas que forman
los datos. Este núcleo puede ser sólido o de hilos.
• Rodeando al núcleo hay una capa aislante dieléctrica que la separa de la
malla de hilo. La malla de hilo trenzada actúa como masa, y protege al
núcleo del ruido eléctrico y de la intermodulación (la intermodulación es la
señal que sale de un hilo adyacente).
• El núcleo de conducción y la malla de hilos deben estar separados uno del
otro. Si llegaran a tocarse, el cable experimentaría un cortocircuito
• El cable coaxial es más resistente a interferencias y atenuación que el
cable de par trenzado.
• El cable coaxial es una buena opción para grandes distancias y para
soportar de forma fiable grandes cantidades de datos con un equipamiento
poco sofisticado
• Los dos tipos de cables coaxiales más empleados para aplicaciones de
LAN son el lOBase5 y el lOBase2


Cable Thicknet (Ethernet grueso) .

Es un cable coaxial relativamente
rígido de aproximadamente 1,27
centímetros de diámetro. Al cable
Thicknet a veces se le denomina
Ethernet estándar debido a que fue
el primer tipo de cable utilizado con
la conocida arquitectura de red
Ethernet. El núcleo de cobre del
cable Thicknet es más grueso que el
del cable Thinnet.
Cuanto mayor sea el grosor del
núcleo de cobre, más lejos puede
transportar las señales. El cable
Thicknet puede llevar una señal a
500 metros

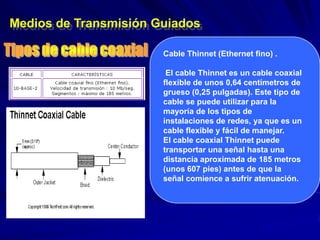

Cable Thinnet (Ethernet fino) .

El cable Thinnet es un cable coaxial
flexible de unos 0,64 centímetros de
grueso (0,25 pulgadas). Este tipo de
cable se puede utilizar para la
mayoría de los tipos de
instalaciones de redes, ya que es un
cable flexible y fácil de manejar.
El cable coaxial Thinnet puede
transportar una señal hasta una
distancia aproximada de 185 metros
(unos 607 pies) antes de que la
señal comience a sufrir atenuación.


• Como regla general, los cables más gruesos son más difíciles de manejar.
El cable fino es flexible, fácil de instalar y relativamente barato. El cable
grueso no se dobla fácilmente y, por tanto, es más complicado de instalar.
Éste es un factor importante cuando una instalación necesita llevar el cable
a través de espacios estrechos, como conductos y canales. El cable grueso
es más caro que el cable fino, pero transporta la señal más lejos.

• Se pueden realizar tendidos entre nodos de red a mayores distancias que
con los cables STP o UTP, sin que sea necesario utilizar tantos repetidores.

• El cable coaxial es más económico que el cable de fibra óptica y la
tecnología es sumamente conocida. Se ha usado durante muchos años
para todo tipo de comunicaciones de datos

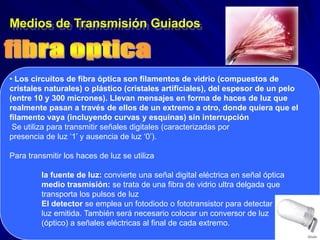

• Los circuitos de fibra óptica son filamentos de vidrio (compuestos de
cristales naturales) o plástico (cristales artificiales), del espesor de un pelo
(entre 10 y 300 micrones). Llevan mensajes en forma de haces de luz que
realmente pasan a través de ellos de un extremo a otro, donde quiera que el
filamento vaya (incluyendo curvas y esquinas) sin interrupción
Se utiliza para transmitir señales digitales (caracterizadas por
presencia de luz ‘1’ y ausencia de luz ‘0’).

Para transmitir los haces de luz se utiliza

la fuente de luz: convierte una señal digital eléctrica en señal óptica
medio trasmisión: se trata de una fibra de vidrio ultra delgada que
transporta los pulsos de luz
El detector se emplea un fotodiodo o fototransistor para detectar la
luz emitida. También será necesario colocar un conversor de luz
(óptico) a señales eléctricas al final de cada extremo.

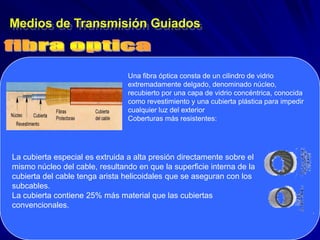

Una fibra óptica consta de un cilindro de vidrio
extremadamente delgado, denominado núcleo,
recubierto por una capa de vidrio concéntrica, conocida
como revestimiento y una cubierta plástica para impedir
cualquier luz del exterior
Coberturas más resistentes:

La cubierta especial es extruida a alta presión directamente sobre el
mismo núcleo del cable, resultando en que la superficie interna de la
cubierta del cable tenga arista helicoidales que se aseguran con los
subcables.
La cubierta contiene 25% más material que las cubiertas
convencionales.

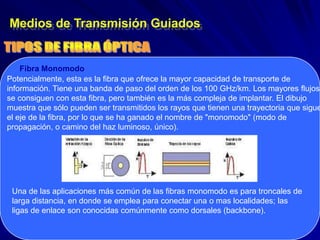

Fibra Monomodo
Potencialmente, esta es la fibra que ofrece la mayor capacidad de transporte de
información. Tiene una banda de paso del orden de los 100 GHz/km. Los mayores flujos
se consiguen con esta fibra, pero también es la más compleja de implantar. El dibujo
muestra que sólo pueden ser transmitidos los rayos que tienen una trayectoria que sigue
el eje de la fibra, por lo que se ha ganado el nombre de "monomodo" (modo de
propagación, o camino del haz luminoso, único).

Una de las aplicaciones más común de las fibras monomodo es para troncales de
larga distancia, en donde se emplea para conectar una o mas localidades; las
ligas de enlace son conocidas comúnmente como dorsales (backbone).


Fibra Multimodo de Índice Gradiante Gradual

tienen una banda de paso que llega hasta los 500MHz por kilómetro. Su principio se
basa en que el índice de refracción en el interior del núcleo no es único y decrece
cuando se desplaza del núcleo hacia la cubierta. Los rayos luminosos se encuentran
enfocados hacia el eje de la fibra, como se puede ver en el dibujo. Estas fibras
permiten reducir la dispersión entre los diferentes modos de propagación a través del
núcleo de la fibra.

es un cable donde el índice de refracción cambia gradualmente, esto permite que
la atenuación sea menor a 5 dB/km y pueda ser usada para distancias largas. El
ancho de banda es de 200 a 1000 MHz , el diámetro del cable es de 50/125
micras. (el primer número es el diámetro del núcleo y el segundo es el diámetro
del revestimiento).

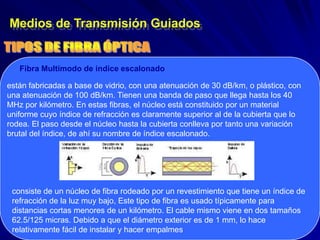

Fibra Multimodo de índice escalonado

están fabricadas a base de vidrio, con una atenuación de 30 dB/km, o plástico, con
una atenuación de 100 dB/km. Tienen una banda de paso que llega hasta los 40
MHz por kilómetro. En estas fibras, el núcleo está constituido por un material
uniforme cuyo índice de refracción es claramente superior al de la cubierta que lo
rodea. El paso desde el núcleo hasta la cubierta conlleva por tanto una variación
brutal del índice, de ahí su nombre de índice escalonado.

consiste de un núcleo de fibra rodeado por un revestimiento que tiene un índice de
refracción de la luz muy bajo, Este tipo de fibra es usado típicamente para
distancias cortas menores de un kilómetro. El cable mismo viene en dos tamaños
62.5/125 micras. Debido a que el diámetro exterior es de 1 mm, lo hace
relativamente fácil de instalar y hacer empalmes

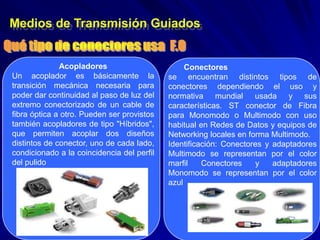

Acopladores Conectores
Un acoplador es básicamente la se encuentran distintos tipos de
transición mecánica necesaria para conectores dependiendo el uso y
poder dar continuidad al paso de luz del normativa mundial usada y sus
extremo conectorizado de un cable de características. ST conector de Fibra
fibra óptica a otro. Pueden ser provistos para Monomodo o Multimodo con uso
también acopladores de tipo "Híbridos", habitual en Redes de Datos y equipos de
que permiten acoplar dos diseños Networking locales en forma Multimodo.
distintos de conector, uno de cada lado, Identificación: Conectores y adaptadores
condicionado a la coincidencia del perfil Multimodo se representan por el color
del pulido marfil Conectores y adaptadores
Monomodo se representan por el color
azul

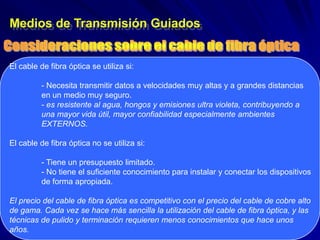

El cable de fibra óptica se utiliza si:

- Necesita transmitir datos a velocidades muy altas y a grandes distancias
en un medio muy seguro.
- es resistente al agua, hongos y emisiones ultra violeta, contribuyendo a
una mayor vida útil, mayor confiabilidad especialmente ambientes
EXTERNOS.

El cable de fibra óptica no se utiliza si:

- Tiene un presupuesto limitado.
- No tiene el suficiente conocimiento para instalar y conectar los dispositivos
de forma apropiada.

El precio del cable de fibra óptica es competitivo con el precio del cable de cobre alto
de gama. Cada vez se hace más sencilla la utilización del cable de fibra óptica, y las
técnicas de pulido y terminación requieren menos conocimientos que hace unos
años.


• Los medios guiados proporcionan un camino físico a través del cual la señal, se
propaga
• Las características y calidad de la transmisión están determinados tanto por el tipo
de señal, como por las características del medio. En el caso de los medios guiados,
el medio en si mismo es lo mas importante en la determinación de las limitaciones de
transmisión.
Tradicionalmente, el par trenzado ha sido el medio por excelencia utilizado en las
comunicaciones de cualquier tipo. Con el cable coaxial se puede obtener mayores
velocidad en la transmisión para mayores distancias, por esta razón, el coaxial se ha
utilizado en redes LAN en aplicaciones de enlaces troncales de alta capacidad. No
obstante, la capacidad tremenda de la fibra óptica en lo que respecta a la alta
velocidad y las aplicaciones a largas distancias.
• Los medios de comunicación tiene cada uno su ventajas y desventajas, así que hay
que saber seleccionarlas para cubrir las necesidades especificas de operación

Medios de Transmision Guiados

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Medios de Transmision Guiados

Más de UPTM

Medios de Transmision Guiados
