Este documento describe la historia y los componentes clave de las redes de área local (LAN). Explica que las LAN surgieron en los años 80 para permitir el compartimiento de recursos como impresoras y archivos entre computadoras cercanas. Detalla los principales componentes de una LAN, incluyendo servidores, estaciones de trabajo, tarjetas de red, cableado, sistemas operativos de red y protocolos de comunicación. Finalmente, define una LAN como un sistema de comunicación que proporciona interconexión de dispositivos a gran velocidad dentro de

1. Redes de Área Local LAN’s

2. Historia de las LAN’s Necesidad de almacenamiento y análisis desde la invención de la escritura. Años 50’s : Invento de la computadora: Acarreo de los datos con tarjetas perforadas. Años 60’s :Aparecen terminales. Empieza satruracion de equipos. Años 60’s y 70’s : DEC produce minicomputadoras. Comunicación relativamente confiable. Años 70’s 1/2 : Tecnologia del silicon. Microcomputadoras descongestionan a otros equipos.

3. Historia de las LAN’s Años 80’s : Se revoluciona la computacion electronica. Perdida de control en departamentos informaticos. Informacion no concentrada. Época del floppy disk. Retroceso en el procesamiento. Acarreo de datos por floppy. Tecnología Manchester. Discos de 5 a 100 MB. Alto costo. Se requiere compartir programas. Nace la idea de REDES. Conexión de equipos. Falta de seguridad e integridad.

4. Historia de las LAN’s 1983 : Novell crea el concepto de FILE SERVER. Control de accesos. Tecnología no reconocida. IBM dice equipo poco confiable. 1987 : en el Comdex de las Vegas : IBM toma el concepto de CONECTIVIDAD. Viene un BOOM en las REDES. Fabricantes y proveedores adaptan equipos a esta tecnología de redes. Se obtiene : Interconexión, Distribución de procesos, productos configurables, alto rendimiento, protocolos abiertos.

5. Definición de LAN Avances que se han logrado : Baja en costos de Hardware. Incremento en la capacidad de cómputo Súper Microprocesadores. Estos avances han cambiado : La forma en que la información es recolectada, procesada, y utilizada. Procesadores de palabras Uso de Microcomputadoras Paquetes financieros. Hojas de cálculo. Equipos dispersos mas accesibles y fáciles de manejar por el usuario. Estos factores han incrementado el número de sistemas en un solo sitio : oficinas, fábricas, centros de producción.

6. Definición de LAN Así mismo, la necesidad de : Compartir recursos :Impresoras, Plotters, discos. Compartir e intercambiar información entre sistemas. Intercambio de mensajes. Acceso a bases de datos. Compartir Aplicaciones. Esto nos da la siguiente definición de LAN:

7. Definición de LAN Es un sistemas de comunicación que proporciona interconexión de una variedad de dispositivos de comunicación a gran velocidad, dentro de un área limitada, con una tasa de errores reducida. Sistema de comunicación : Movimiento de datos de un dispositivo a otro. Dispositivos de comunicación : Computadoras, periféricos, sensores, teléfonos, switches, etc. El alcance geográfico es limitado : Confinado a un campus, un edificio, una nave industrial.

8. Características Es propiedad privada de la empresa que la posee. Altas velocidades de transmisión (10 a 1000 Mbps) Cortas distancias (0.1 a 5 Km.). Baja razón de error ( 10 -8 a 10 -11 ). Bajos costos de comunicación. Bajo costo por nodo. Simplicidad en la forma de la red.

9. Ventajas y Desventajas Ventajas : Recuperación de fallas. Compartición de recursos. Soporte de varios proveedores. Tiempos de respuesta bastante aceptables. Un solo equipo para acceder sistemas múltiples. Flexibilidad en la localización de equipo. Integración de automatización de oficinas y procesamiento de datos. La falla en un componente no afecta a otros usuarios. Costos bajos por estación. Amplio soporte por parte de fabricantes y proveedores.

10. Ventajas y Desventajas Desventajas : No se garantiza compatibilidad en software de diferentes marcas. Una base de datos distribuida puede ocasionar problemas de integridad, seguridad y privacidad. Se puede crecer en equipo no necesario por la facilidad de adquisición. Perdida de control en la administración y establecimiento de estándares. Los procesos a carga de usuarios como respaldos, emisión de reportes pueden llegar a ser irregulares.

11. Beneficios de una LAN Compartición de recursos. Proceso distribuido. Sistemas de mensajeria. Base de datos. Creación de grupos de trabajo. Gestión centralizada. Seguridad. Acceso a otros sistemas operativos. Mejoras en la organización de la empresa.

12. Aplicaciones de LAN’s Procesamiento de datos. Captura de datos. Proceso de transacciones. Transferencia de archivos Automatización de oficinas. Procesadores de palabras. Hojas de calculo. Correo electrónico. Automatización de fabricas. Control de inventarios. Control de embarques. Control y monitoreo de equipo. Seguridad en incendios. Sensores y alarmas. Administración de energía.

13. Componentes de una LAN Servidores. Sistemas encargados de proporcionar servicios de red a las estaciones de trabajo. Tipos de servidores: Datos o archivos. Impresoras. Comunicaciones. Correo electrónico. Dominio. Correos de voz. Proxy. Firewall . Aplicaciones. Servidor dedicado : cuando realiza solo funciones de servidor. Servidor no dedicado : cuando realizan funciones de servidor y de estación de trabajo.

14. Componentes de una LAN Estación de trabajo. Son los puestos mediante los cuales, los usuarios acceden a las aplicaciones y servicios proporcionados por la red. Su capacidad de computo depende de la necesidad del usuario. Realizan el procesamiento de datos en forma local (procesamiento distribuido).

15. Componentes de una LAN Tarjetas de red. Son los dispositivos que interconectan a la estación de trabajo con el sistema de cableado. Funciones : Almacenamiento temporal de datos hasta que el canal se libere. Filtrado de paquetes circulantes en la red, aceptando solo los propios. Conversión de los datos en serie de bits. Obtención de los derechos de acceso al medio de comunicación.

16. Componentes de una LAN Sistema de cableado. Constituido por el cable de red. Forma la topología de la red. Dependiendo del tipo de red y las distancias, puede ser : Par trenzado. Cable coaxial. Fibra optica.

17. Componentes de una LAN Sistema operativo de red. Es el alma de la red. Permite la compartición de los recursos. Otorga los permisos de acceso a los recursos. Clases de sistemas operativos : Windows 9X,2000,XP. Unix Linux. Lantastic.

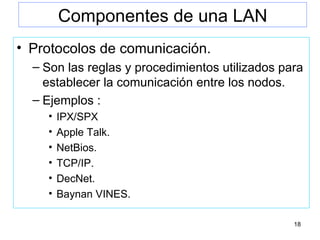

18. Componentes de una LAN Protocolos de comunicación. Son las reglas y procedimientos utilizados para establecer la comunicación entre los nodos. Ejemplos : IPX/SPX Apple Talk. NetBios. TCP/IP. DecNet. Baynan VINES.

19. Componentes de una LAN Concentradores o Hubs. Equipo que interconecta las estaciones de trabajo en una topología estrella. Consta de puertos de conexión RJ45, en los cuales se conectan los cables de la red. Todas las transmisiones son enviadas por todos los puertos utilizados. No requiere de configuración. Se conectan en cascada hasta un máximo de 4. Crean un solo dominio de colisión : Segmento de una red donde ocurren colisiones debido a la transmisión de paquetes por parte de las estaciones conectadas a ese segmento.

20. Componentes de una LAN Repetidores. Permite la conexión de dos tramos de red. Su función principal es la de regenerar eléctricamente la señal de los datos. Permite alcanzar distancias mayores manteniendo el mismo nivel de la señal. No requiere de configuracion. Interconecta segmentos que tengan los mismos protocolos. Forman un mismo dominio de colision.

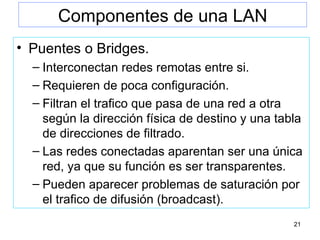

21. Componentes de una LAN Puentes o Bridges. Interconectan redes remotas entre si. Requieren de poca configuración. Filtran el trafico que pasa de una red a otra según la dirección física de destino y una tabla de direcciones de filtrado. Las redes conectadas aparentan ser una única red, ya que su función es ser transparentes. Pueden aparecer problemas de saturación por el trafico de difusión (broadcast).

22. Componentes de una LAN Ruteadores. Interconectan redes remotas formando subredes a nivel de enlace. Utilizan tablas de ruteo con las cuales, enrutan los paquetes por el puerto que corresponda a su destino. Esta tabla puede ser creada en forma estática o dinámica. Requieren de configuración.

23. Componentes de una LAN Gateways o Pasarelas. Son equipos que interconectan redes de diferente topología. Realizan funciones de conversión de protocolos, cambios de velocidad, cambios de formatos. Cualquier servidor se convierte en Gateway al instalarle mas de una tarjeta de red. No requieren de mucha configuración.

24. Componentes de una LAN Switches. Al igual que los concentradores, interconectan las ET en una red con topología estrella. Crean un dominio de colisión por cada puerto que posee. Se utilizan para bajar el numero de colisiones en segmentos de red. Son útiles en casos en los cuales se pueden crear grupos de trabajo, lo mas independientes posibles.
