El documento habla sobre las redes de computadores. Explica que las redes permiten compartir recursos como archivos, impresoras e internet de manera eficiente. Describe los diferentes tipos de redes como LAN, MAN y WAN según su tamaño, y los componentes básicos para establecer una red como tarjetas de red, cables, concentradores y topologías.

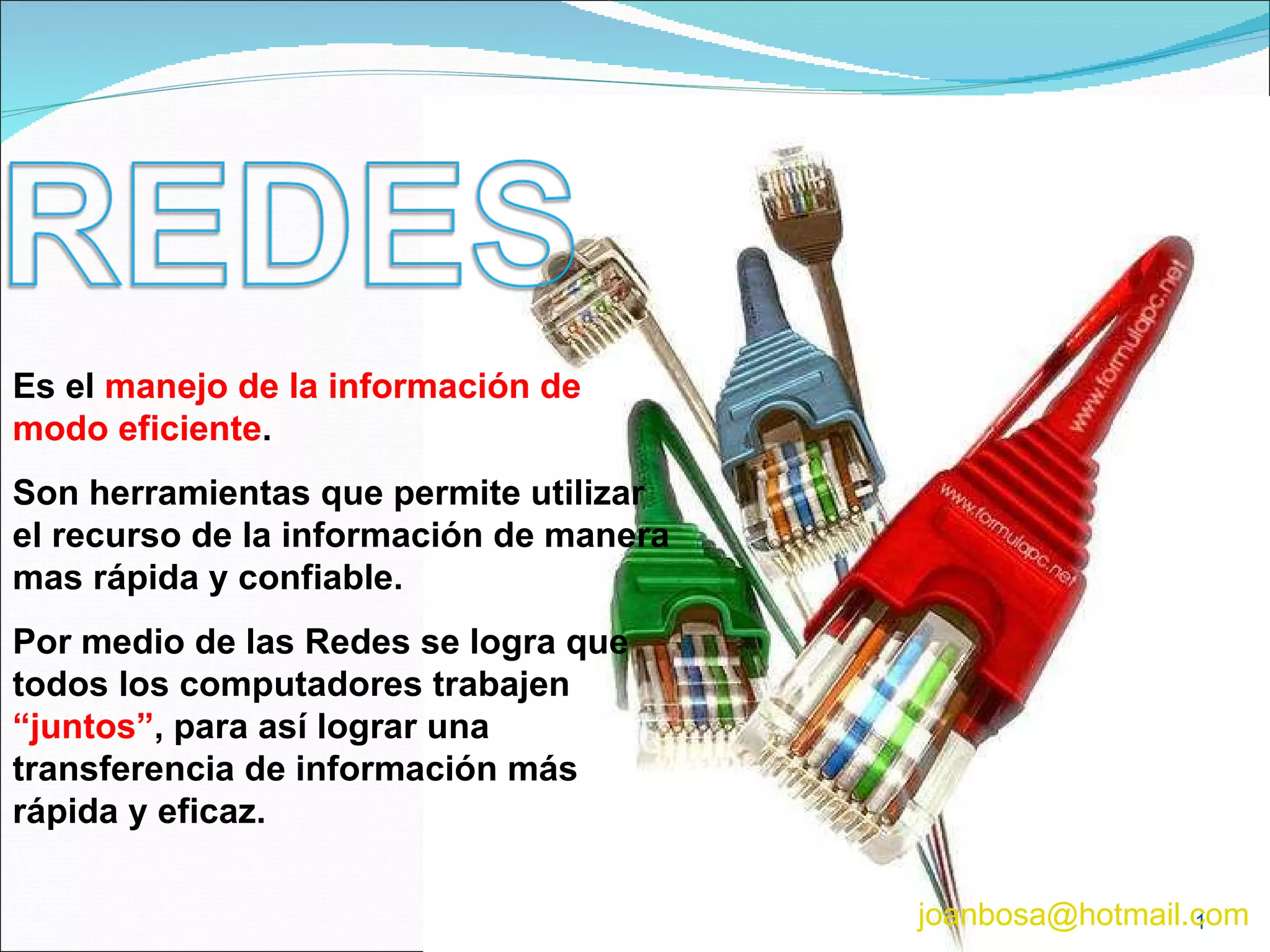

1. [email_address] Es el manejo de la información de modo eficiente . Son herramientas que permite utilizar el recurso de la información de manera mas rápida y confiable. Por medio de las Redes se logra que todos los computadores trabajen “juntos” , para así lograr una transferencia de información más rápida y eficaz.

2. LAN : LOCAL ADRESS NETWORK MAN : METROPOLITAN AREA NETWORK WAN : WIDE AREA NETWORK

3. REDES SEGÚN SU EXTENCION Redes LAN . Redes de área local (Local Área Network) 10 metros a 1 kilómetro. Son redes pequeñas, habituales en oficinas, colegios y empresas. 10 a 100 Mbps (Megabits por segundo). Redes LAN

4. Redes de área metropolitana (Metropolitan Area Network) Conexión de redes LAN unidas por un router. Redes MAN

5. Redes WAN -Redes WAN . Redes de área amplia (Wide Area Network) 1000 y 100000 kilómetros (INTERNET).

6. Clasificación de las redes según su medio de enlace ALÁMBRICAS

7. UTP FIBRA OPTICA TIPOS DE CABLES

8. Clasificación de las redes según su medio de enlace

9. DISPOSITIVOS INALAMBRICOS ROUTER INALAMBRICO INTERNET MOVIL

10. • Las redes par a par , las cuales se caracterizan porque todos los equipos poseen jerarquías similares y pueden solicitar o brindar recursos a los demás sin utilizar un servidor como intermediario. Estas redes son las más restringidas en sus capacidades de seguridad, auditoria y control.

11. Las redes cliente-servidor , que son las que se usan en las empresas, donde un computador en especial (Servidor) posee funciones administrativas y está dedicado en forma exclusiva a supervisar y controlar el acceso de los otros computadores (estaciones de trabajo) a la red y a los recursos compartidos (como las impresoras).

12. La topología se refiere a la forma de conexión y distribución de los equipos en la red. Las topologías más corrientes para organizar las computadoras de una red son las de punto a punto, de bus, en estrella y en anillo

13. TOPOLOGÍA BUS Red Alámbrica En la que todos los nodos están conectados a la línea principal de comunicaciones (bus). En una red en bus, cada nodo supervisa la actividad de la Linea (BACKBONE)

14. TOPOLOGÍA ESTRELLA Red Alámbrica es una red que se compone de un dispositivo central (el hub ) y un conjunto de terminales conectados

15. TOPOLOGÍA ANILLO Los PC están conectados en un bucle cerrado o anillo. Los mensajes en una red de anillo pasan de un nodo a otro en una dirección concreta Red Alámbrica

16. Redes Inalámbricas Las redes inalámbricas utilizan transmisiones de infrarrojos o radiofrecuencias para unir estos dispositivos portátiles a las redes. Ej: un celular. Las LAN inalámbricas de infrarrojos sólo funcionan dentro de una misma habitación ( AD-HOC ). Mientras que las LAN inalámbricas de radiofrecuencias pueden funcionar a través de casi cualquier pared ( ACCES POINT )

17. AD-HOC (NO UTLIZA PUNTO DE ACCESO)

18. ACCES POINT (SI UTILIZA PUNTO DE ACCESO)

19. Componentes de una red LAN Los principales componentes que hacen parte de una red LAN son los siguientes : • Los computadores. • La conexión a Internet. (No es necesario para una LAN) • Una tarjeta de red para cada computador. LA CONEXIÓN A INTERNET LOS PCs TARJETA DE RED PARA C/U PC

20. Componentes de una red LAN INALAMBRICA LA CONEXIÓN A INTERNET LOS PCs TARJETA DE RED PARA C/U PC

21. TIPOS DE TARJETAS DE RED TARJETAS DE RED ALAMBRICAS TARJETAS DE RED INALAMBRICAS

22. Concentrador (Switch) Un dispositivo de concentración al cual van conectados todos los computadores y que se encarga de dirigir las señales dentro de la red . Los dispositivos de este tipo más utilizados son los hubs y los switchs. Componentes de una red LAN

23. Sistema de Cableado Un medio físico para la interconexión entre los computadores y demás dispositivos; generalmente este componente se constituye en todo un sistema que se denomina sistema de cableado estructurado. Componentes de una red LAN

24. TIPOS DE CONEXIONES CONEXIÓN FÍSICA: Definidas por el medio empleado y por la forma en que están conectados (topología). Medios como Tarjetas, cables y topologías estrella, Triángulo. CONEXIÓN LÓGICA O VIRTUAL: Usa protocolos , Componentes de una red LAN

25. Permite intercambiar archivos entre los diferentes equipos sin necesidad de usar discos externos. Ventajas de una red LAN

26. Facilita el envío de mensajes electrónicos entre dos usuarios ubicados en distintos computadores. Ventajas de una red LAN

27. Permite utilizar, desde cualquiera de los Computadores, la unidad ‘quemadora’ de DVD que tiene en uno de ellos. Ventajas de una red LAN

28. Se pueden imprimir documentos desde un computador diferente al que tiene conectada la impresora. Ventajas de una red LAN

29. Permite compartir una misma conexión a Internet. Ventajas de una red LAN

30. Cada uno de los computadores debe tener un nombre único para identificarse en la red LAN. USUARIO 1 USUARIO 2 USUARIO 3 Ventajas de una red LAN (cuando esta Windows XP)

31. • Todos los computadores deben pertenecer al mismo “ Grupo de trabajo de red ” que debe ser diferente a cualquiera de los nombre de los computadores. Un Grupo de trabajo de red es un conjunto “lógico” de computadores conectados en red que comparten recursos entre sí como archivos e impresoras. GRUPO 1 GRUPO 2 Ventajas de una red LAN (cuando esta Windows XP)

32. • En cada computador deben estar creados los usuarios con su respectiva contraseña. Aunque existen condiciones específicas en Windows XP en las cuales la contraseña no sería necesaria, por seguridad es aconsejable tener siempre una contraseña. USUARIO 1 CLAVE: ***** USUARIO 2 CLAVE: ***** USUARIO 3 CLAVE: ***** Ventajas de una red LAN (cuando esta Windows XP)

33. Configuración de una red LAN

34. Configuración de una red LAN Para poder configurar una red LAN entre varios computadores es necesario hacer lo siguiente : Conector RJ45 Concentrador de red Tarjeta de red PCI o integrado Driver Cable UTP 5

35. Configuración de los Equipos (Hardware) Para poder configurar los equipos de una red LAN es necesario ejecutar dos tareas en cada uno de los computadores : • Configurar la tarjeta de red. • Conectar los cables. Configurar la Tarjeta de red Conectar los cables.

36. Configuración de la tarjeta de Red La tarjeta de red puede ser instalada en una de las ranuras PCI de la Tarjeta Madre (Mother board) como se muestra a continuación. Tarjeta de red PCI Tarjeta de red en Board La tarjeta de red necesita unos controladores o drivers , que son archivos asociados a un dispositivo para permitir que este funcione correctamente.

37. ESQUEMA DE CONEXIÓN PATCH PANEL A Pc

38. Conexión del cable de red El otro extremo del cable se conecta a un punto de red, que es un pequeño orificio dentro de una toma, parecido al de las tomas telefónicas.
