1. UNIVERSIDAD REGIONAL AUTONOMA DE
LOS ANDES
“UNIANDES”
• ESTRUCTURA DE INTERNET
• REDES MAN, WAN Y LAN
AUTORA: VERONIKA MEAN

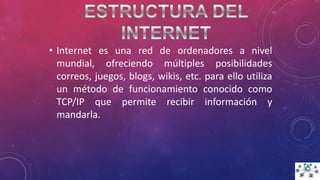

2. • Internet es una red de ordenadores a nivel
mundial, ofreciendo múltiples posibilidades
correos, juegos, blogs, wikis, etc. para ello utiliza
un método de funcionamiento conocido como
TCP/IP que permite recibir información y
mandarla.

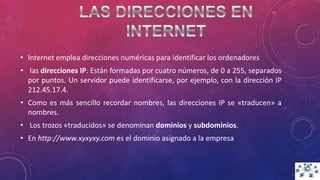

4. • Internet emplea direcciones numéricas para identificar los ordenadores
• las direcciones IP. Están formadas por cuatro números, de 0 a 255, separados
por puntos. Un servidor puede identificarse, por ejemplo, con la dirección IP
212.45.17.4.
• Como es más sencillo recordar nombres, las direcciones IP se «traducen» a
nombres.
• Los trozos «traducidos» se denominan dominios y subdominios.
• En http://www.xyxyxy.com es el dominio asignado a la empresa

5. • Para identificar usuarios se emplean las direcciones de correo
electrónico, que son así: usuario@servidor_de_correo
• La primera parte identifica al usuario y la parte que va tras la
arroba (@) identifica al servidor de correo.
• Por último, para identificar los archivos se emplean las direcciones
URL. Una dirección URL tiene la forma:

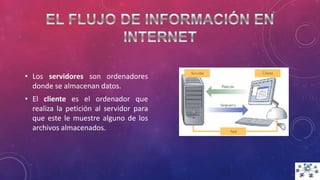

6. • Los servidores son ordenadores
donde se almacenan datos.
• El cliente es el ordenador que
realiza la petición al servidor para
que este le muestre alguno de los
archivos almacenados.

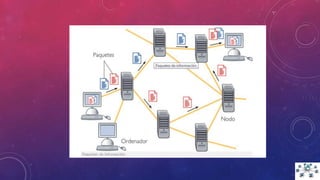

7. • Los paquetes de información
• En Internet la información se transmite en pequeños
trozos llamados paquetes.
• Lo importante es la reconstrucción del mensaje emitido
en el destino, no el camino seguido por cada paquete.
• Si se destruye un nodo de la red, los paquetes
encontrarán caminos alternativos. Este procedimiento
no es el más eficiente, pero resiste bien las averías de
una parte de la red.

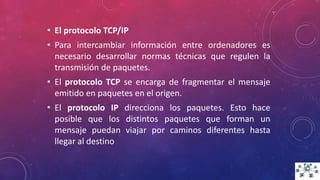

9. • El protocolo TCP/IP
• Para intercambiar información entre ordenadores es
necesario desarrollar normas técnicas que regulen la
transmisión de paquetes.
• El protocolo TCP se encarga de fragmentar el mensaje
emitido en paquetes en el origen.
• El protocolo IP direcciona los paquetes. Esto hace
posible que los distintos paquetes que forman un
mensaje puedan viajar por caminos diferentes hasta
llegar al destino

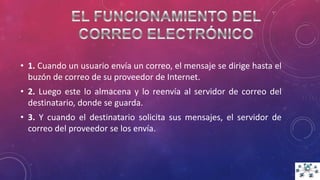

10. • 1. Cuando un usuario envía un correo, el mensaje se dirige hasta el
buzón de correo de su proveedor de Internet.
• 2. Luego este lo almacena y lo reenvía al servidor de correo del
destinatario, donde se guarda.
• 3. Y cuando el destinatario solicita sus mensajes, el servidor de
correo del proveedor se los envía.

12. Los protocolos del correo electrónico
• El protocolo SMTP (Simple Mail Transfer Protocol) permite el
envío de mensajes (correo saliente) desde el cliente hacia el
buzón del servidor de correo.
• El protocolo POP (Post Office Protocol) permite recibir mensajes
(correo entrante) desde el servidor de correo hacia el cliente.
• El protocolo IMAP (Internet Message Access Protocol) permite
gestionar el correo entrante sin eliminarlo del buzón del servidor.

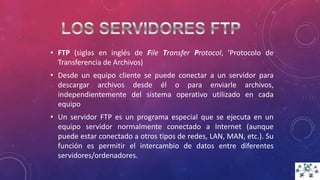

13. • FTP (siglas en inglés de File Transfer Protocol, 'Protocolo de
Transferencia de Archivos)
• Desde un equipo cliente se puede conectar a un servidor para
descargar archivos desde él o para enviarle archivos,
independientemente del sistema operativo utilizado en cada
equipo
• Un servidor FTP es un programa especial que se ejecuta en un
equipo servidor normalmente conectado a Internet (aunque
puede estar conectado a otros tipos de redes, LAN, MAN, etc.). Su
función es permitir el intercambio de datos entre diferentes
servidores/ordenadores.

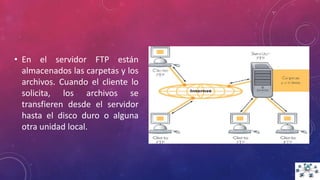

14. • En el servidor FTP están
almacenados las carpetas y los
archivos. Cuando el cliente lo
solicita, los archivos se
transfieren desde el servidor
hasta el disco duro o alguna
otra unidad local.

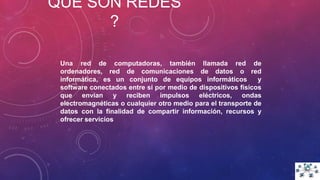

16. QUE SON REDES
?
Una red de computadoras, también llamada red de
ordenadores, red de comunicaciones de datos o red
informática, es un conjunto de equipos informáticos y
software conectados entre sí por medio de dispositivos físicos
que envían y reciben impulsos eléctricos, ondas
electromagnéticas o cualquier otro medio para el transporte de
datos con la finalidad de compartir información, recursos y
ofrecer servicios

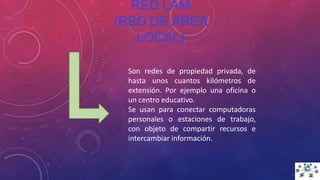

17. RED LAM
(RED DE AREA
LOCAL)
Son redes de propiedad privada, de
hasta unos cuantos kilómetros de
extensión. Por ejemplo una oficina o
un centro educativo.
Se usan para conectar computadoras
personales o estaciones de trabajo,
con objeto de compartir recursos e
intercambiar información.

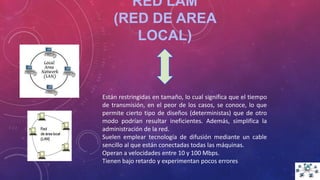

18. RED LAM
(RED DE AREA
LOCAL)
Están restringidas en tamaño, lo cual significa que el tiempo
de transmisión, en el peor de los casos, se conoce, lo que
permite cierto tipo de diseños (deterministas) que de otro
modo podrían resultar ineficientes. Además, simplifica la
administración de la red.
Suelen emplear tecnología de difusión mediante un cable
sencillo al que están conectadas todas las máquinas.
Operan a velocidades entre 10 y 100 Mbps.
Tienen bajo retardo y experimentan pocos errores

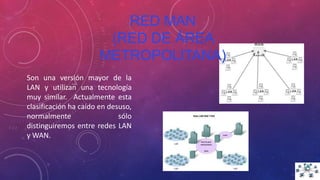

19. RED MAN
(RED DE ÁREA
METROPOLITANA)
Son una versión mayor de la
LAN y utilizan una tecnología
muy similar. Actualmente esta
clasificación ha caído en desuso,
normalmente sólo
distinguiremos entre redes LAN
y WAN.

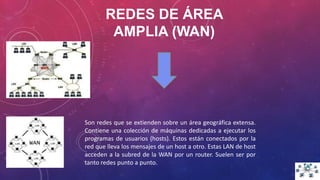

20. REDES DE ÁREA
AMPLIA (WAN)
Son redes que se extienden sobre un área geográfica extensa.
Contiene una colección de máquinas dedicadas a ejecutar los
programas de usuarios (hosts). Estos están conectados por la
red que lleva los mensajes de un host a otro. Estas LAN de host
acceden a la subred de la WAN por un router. Suelen ser por
tanto redes punto a punto.

21. La subred tiene varios elementos:
RED WAN
- Líneas de comunicación:
Mueven bits de una máquina a
otra.
- Elementos de conmutación:
Máquinas especializadas que
conectan dos o más líneas de
transmisión. Se suelen llamar
encaminadores o routers.
Cada host está después conectado a una LAN en la cual está el
encaminador que se encarga de enviar la información por la subred.

22. REDES DE ÁREA
AMPLIA (WAN)

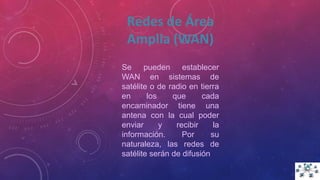

23. Se pueden establecer
WAN en sistemas de
satélite o de radio en tierra
en los que cada
encaminador tiene una
antena con la cual poder
enviar y recibir la
información. Por su
naturaleza, las redes de
satélite serán de difusión
Redes de Área
Amplia (WAN)
