Este documento describe los diferentes tipos de redes informáticas, incluyendo redes de área local (LAN), redes metropolitanas (MAN), redes amplias de área (WAN) e Internet. Explica los conceptos clave como cliente, servidor, router, switch, punto de acceso y la configuración básica de una red LAN, incluyendo la dirección IP, máscara de subred y puerta de enlace.

1. REDES DE ÁREA LOCAL

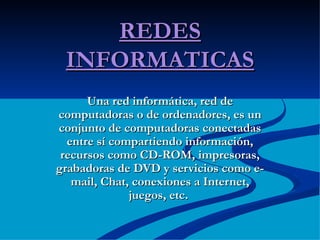

2. REDES INFORMATICAS Una red informática, red de computadoras o de ordenadores, es un conjunto de computadoras conectadas entre sí compartiendo información, recursos como CD-ROM, impresoras, grabadoras de DVD y servicios como e-mail, Chat, conexiones a Internet, juegos, etc.

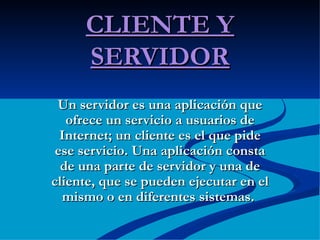

3. CLIENTE Y SERVIDOR Un servidor es una aplicación que ofrece un servicio a usuarios de Internet; un cliente es el que pide ese servicio. Una aplicación consta de una parte de servidor y una de cliente, que se pueden ejecutar en el mismo o en diferentes sistemas.

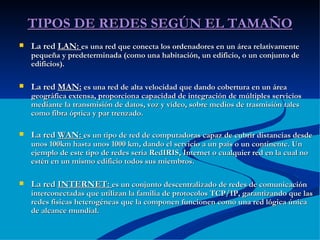

4. TIPOS DE REDES SEGÚN EL TAMAÑO La red LAN: es una red que conecta los ordenadores en un área relativamente pequeña y predeterminada (como una habitación, un edificio, o un conjunto de edificios). La red MAN: es una red de alta velocidad que dando cobertura en un área geográfica extensa, proporciona capacidad de integración de múltiples servicios mediante la transmisión de datos, voz y vídeo, sobre medios de trasmisión tales como fibra óptica y par trenzado. La red WAN: es un tipo de red de computadoras capaz de cubrir distancias desde unos 100km hasta unos 1000 km, dando el servicio a un país o un continente. Un ejemplo de este tipo de redes sería RedIRIS, Internet o cualquier red en la cual no estén en un mismo edificio todos sus miembros. La red INTERNET: es un conjunto descentralizado de redes de comunicación interconectadas que utilizan la familia de protocolos TCP/IP, garantizando que las redes físicas heterogéneas que la componen funcionen como una red lógica única de alcance mundial.

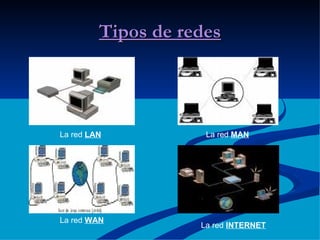

5. Tipos de redes La red LAN La red MAN La red WAN La red INTERNET

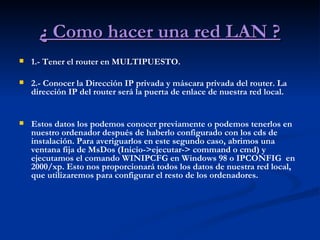

6. ¿ Como hacer una red LAN ? 1.- Tener el router en MULTIPUESTO. 2.- Conocer la Dirección IP privada y máscara privada del router. La dirección IP del router será la puerta de enlace de nuestra red local. Estos datos los podemos conocer previamente o podemos tenerlos en nuestro ordenador después de haberlo configurado con los cds de instalación. Para averiguarlos en este segundo caso, abrimos una ventana fija de MsDos (Inicio->ejecutar-> command o cmd) y ejecutamos el comando WINIPCFG en Windows 98 o IPCONFIG en 2000/xp. Esto nos proporcionará todos los datos de nuestra red local, que utilizaremos para configurar el resto de los ordenadores.

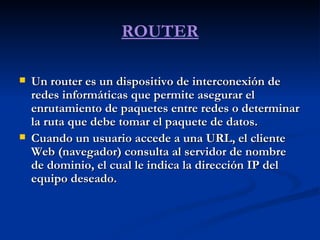

7. ROUTER Un router es un dispositivo de interconexión de redes informáticas que permite asegurar el enrutamiento de paquetes entre redes o determinar la ruta que debe tomar el paquete de datos. Cuando un usuario accede a una URL, el cliente Web (navegador) consulta al servidor de nombre de dominio, el cual le indica la dirección IP del equipo deseado.

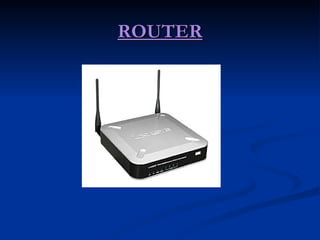

8. ROUTER

9. CABLE DE COBRE DE PAR TRENZADA Es de los más antiguos en el mercado y en algunos tipos de aplicaciones es el más común, consiste en dos alambres de cobre o a veces de aluminio, aislados con un grosor de 1 mm aproximado. Los alambres se trenzan con el propósito de reducir la interferencia eléctrica de pares similares cercanos. Los pares trenzados se agrupan bajo una cubierta común de PVC (Policloruro de Vinilo) en cables multípares de pares trenzados (de 2, 4, 8, ...hasta 300 pares).

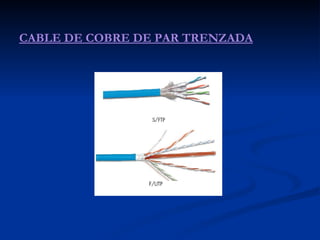

10. CABLE DE COBRE DE PAR TRENZADA

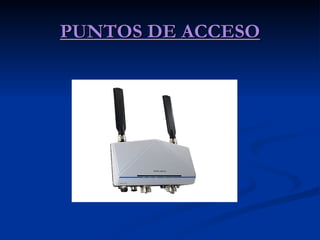

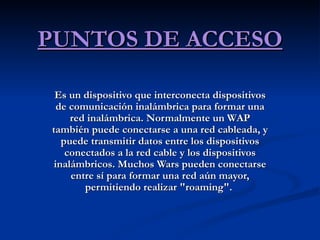

11. PUNTOS DE ACCESO Es un dispositivo que interconecta dispositivos de comunicación inalámbrica para formar una red inalámbrica. Normalmente un WAP también puede conectarse a una red cableada, y puede transmitir datos entre los dispositivos conectados a la red cable y los dispositivos inalámbricos. Muchos Wars pueden conectarse entre sí para formar una red aún mayor, permitiendo realizar "roaming".

12. PUNTOS DE ACCESO

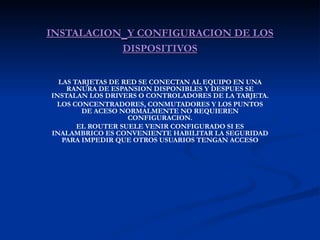

13. INSTALACION Y CONFIGURACION DE LOS DISPOSITIVOS LAS TARJETAS DE RED SE CONECTAN AL EQUIPO EN UNA RANURA DE ESPANSION DISPONIBLES Y DESPUES SE INSTALAN LOS DRIVERS O CONTROLADORES DE LA TARJETA. LOS CONCENTRADORES, CONMUTADORES Y LOS PUNTOS DE ACESO NORMALMENTE NO REQUIEREN CONFIGURACION. EL ROUTER SUELE VENIR CONFIGURADO SI ES INALAMBRICO ES CONVENIENTE HABILITAR LA SEGURIDAD PARA IMPEDIR QUE OTROS USUARIOS TENGAN ACCESO

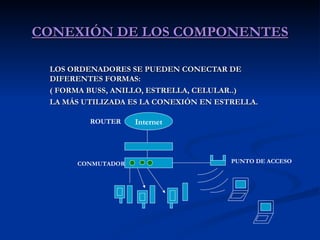

14. CONEXIÓN DE LOS COMPONENTES LOS ORDENADORES SE PUEDEN CONECTAR DE DIFERENTES FORMAS: ( FORMA BUSS, ANILLO, ESTRELLA, CELULAR..) LA MÁS UTILIZADA ES LA CONEXIÓN EN ESTRELLA. Internet ROUTER CONMUTADOR PUNTO DE ACCESO

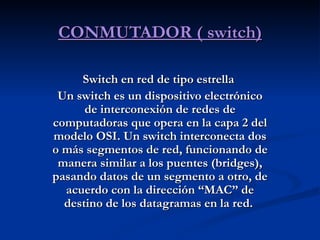

15. CONMUTADOR ( switch) Switch en red de tipo estrella Un switch es un dispositivo electrónico de interconexión de redes de computadoras que opera en la capa 2 del modelo OSI. Un switch interconecta dos o más segmentos de red, funcionando de manera similar a los puentes (bridges), pasando datos de un segmento a otro, de acuerdo con la dirección “MAC” de destino de los datagramas en la red.

16. CONMUTADOR ( switch)

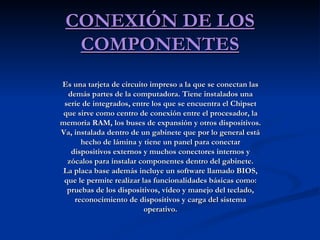

17. CONEXIÓN DE LOS COMPONENTES Es una tarjeta de circuito impreso a la que se conectan las demás partes de la computadora. Tiene instalados una serie de integrados, entre los que se encuentra el Chipset que sirve como centro de conexión entre el procesador, la memoria RAM, los buses de expansión y otros dispositivos. Va, instalada dentro de un gabinete que por lo general está hecho de lámina y tiene un panel para conectar dispositivos externos y muchos conectores internos y zócalos para instalar componentes dentro del gabinete. La placa base además incluye un software llamado BIOS, que le permite realizar las funcionalidades básicas como: pruebas de los dispositivos, vídeo y manejo del teclado, reconocimiento de dispositivos y carga del sistema operativo.

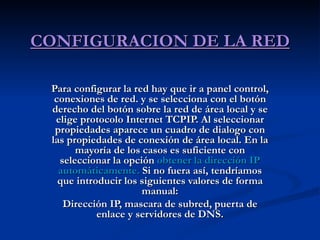

18. CONFIGURACION DE LA RED Para configurar la red hay que ir a panel control, conexiones de red. y se selecciona con el botón derecho del botón sobre la red de área local y se elige protocolo Internet TCPIP. Al seleccionar propiedades aparece un cuadro de dialogo con las propiedades de conexión de área local. En la mayoría de los casos es suficiente con seleccionar la opción obtener la dirección IP automáticamente. Si no fuera así, tendríamos que introducir los siguientes valores de forma manual: Dirección IP, mascara de subred, puerta de enlace y servidores de DNS.

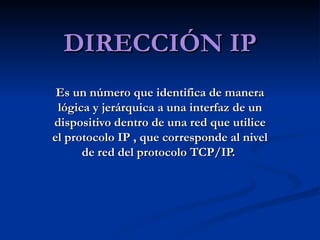

19. DIRECCIÓN IP Es un número que identifica de manera lógica y jerárquica a una interfaz de un dispositivo dentro de una red que utilice el protocolo IP , que corresponde al nivel de red del protocolo TCP/IP.

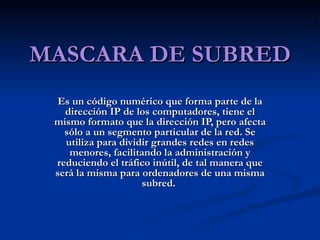

20. MASCARA DE SUBRED Es un código numérico que forma parte de la dirección IP de los computadores, tiene el mismo formato que la dirección IP, pero afecta sólo a un segmento particular de la red. Se utiliza para dividir grandes redes en redes menores, facilitando la administración y reduciendo el tráfico inútil, de tal manera que será la misma para ordenadores de una misma subred.

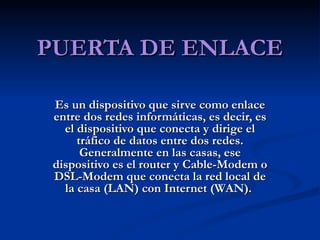

21. PUERTA DE ENLACE Es un dispositivo que sirve como enlace entre dos redes informáticas, es decir, es el dispositivo que conecta y dirige el tráfico de datos entre dos redes. Generalmente en las casas, ese dispositivo es el router y Cable-Modem o DSL-Modem que conecta la red local de la casa (LAN) con Internet (WAN).

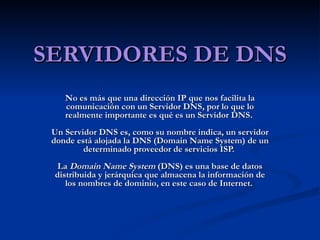

22. SERVIDORES DE DNS No es más que una dirección IP que nos facilita la comunicación con un Servidor DNS, por lo que lo realmente importante es qué es un Servidor DNS. Un Servidor DNS es, como su nombre indica, un servidor donde está alojada la DNS (Domain Name System) de un determinado proveedor de servicios ISP. La Domain Name System (DNS) es una base de datos distribuida y jerárquica que almacena la información de los nombres de dominio, en este caso de Internet.

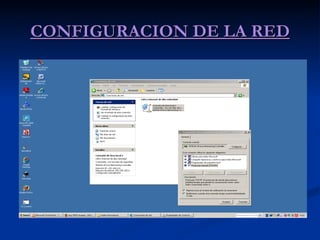

23. CONFIGURACION DE LA RED

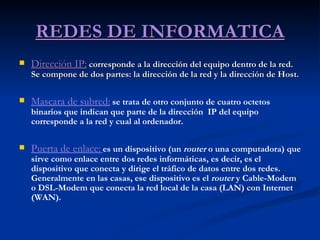

24. REDES DE INFORMATICA Dirección IP: corresponde a la dirección del equipo dentro de la red. Se compone de dos partes: la dirección de la red y la dirección de Host. Mascara de subred: se trata de otro conjunto de cuatro octetos binarios que indican que parte de la dirección IP del equipo corresponde a la red y cual al ordenador. Puerta de enlace: es un dispositivo (un router o una computadora) que sirve como enlace entre dos redes informáticas, es decir, es el dispositivo que conecta y dirige el tráfico de datos entre dos redes. Generalmente en las casas, ese dispositivo es el router y Cable-Modem o DSL-Modem que conecta la red local de la casa (LAN) con Internet (WAN).

25. FIN
