El documento explica las características básicas de las redes informáticas. Define una red como un sistema de comunicación que conecta ordenadores y equipos para compartir información y recursos. Describe los principales servicios de red como acceso, ficheros, impresión e información. Explica los roles del servidor y las estaciones de trabajo, y ofrece un ejemplo de configuración manual de una red local con acceso a Internet a través de un router.

2. Nombre: Lelis Yela Valencia
Tutora : Lcda. Alejandrina
Nivela Echeverría
Curso: Tercero de
Educación Primaria

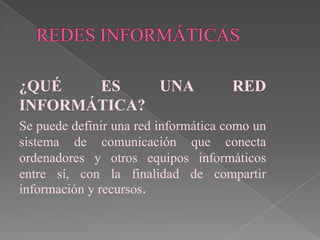

4. ¿QUÉ ES UNA RED
INFORMÁTICA?
Se puede definir una red informática como un
sistema de comunicación que conecta
ordenadores y otros equipos informáticos
entre sí, con la finalidad de compartir
información y recursos.

6. SERVICIOS DE RED

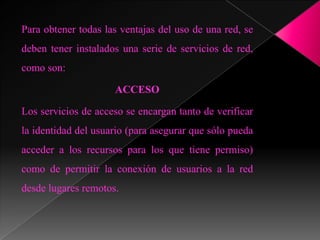

7. Para obtener todas las ventajas del uso de una red, se
deben tener instalados una serie de servicios de red,
como son:
ACCESO
Los servicios de acceso se encargan tanto de verificar
la identidad del usuario (para asegurar que sólo pueda
acceder a los recursos para los que tiene permiso)
como de permitir la conexión de usuarios a la red
desde lugares remotos.

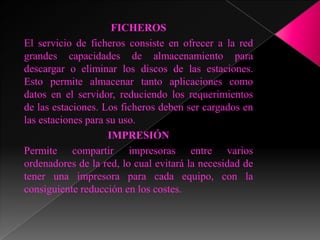

8. FICHEROS
El servicio de ficheros consiste en ofrecer a la red
grandes capacidades de almacenamiento para
descargar o eliminar los discos de las estaciones.
Esto permite almacenar tanto aplicaciones como
datos en el servidor, reduciendo los requerimientos
de las estaciones. Los ficheros deben ser cargados en
las estaciones para su uso.
IMPRESIÓN
Permite compartir impresoras entre varios
ordenadores de la red, lo cual evitará la necesidad de
tener una impresora para cada equipo, con la
consiguiente reducción en los costes.

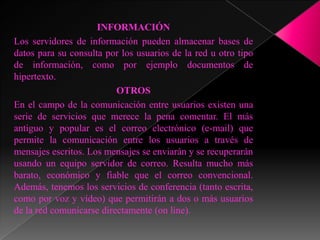

9. INFORMACIÓN
Los servidores de información pueden almacenar bases de
datos para su consulta por los usuarios de la red u otro tipo
de información, como por ejemplo documentos de
hipertexto.
OTROS
En el campo de la comunicación entre usuarios existen una
serie de servicios que merece la pena comentar. El más
antiguo y popular es el correo electrónico (e-mail) que
permite la comunicación entre los usuarios a través de
mensajes escritos. Los mensajes se enviarán y se recuperarán
usando un equipo servidor de correo. Resulta mucho más
barato, económico y fiable que el correo convencional.
Además, tenemos los servicios de conferencia (tanto escrita,
como por voz y vídeo) que permitirán a dos o más usuarios
de la red comunicarse directamente (on line).

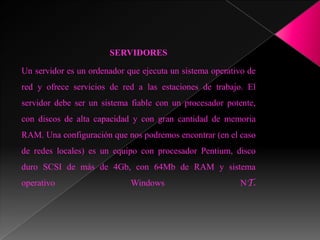

11. SERVIDORES
Un servidor es un ordenador que ejecuta un sistema operativo de
red y ofrece servicios de red a las estaciones de trabajo. El
servidor debe ser un sistema fiable con un procesador potente,
con discos de alta capacidad y con gran cantidad de memoria
RAM. Una configuración que nos podremos encontrar (en el caso
de redes locales) es un equipo con procesador Pentium, disco
duro SCSI de más de 4Gb, con 64Mb de RAM y sistema
operativo Windows NT.

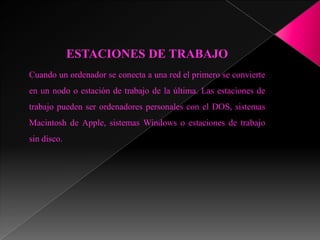

12. ESTACIONES DE TRABAJO
Cuando un ordenador se conecta a una red el primero se convierte
en un nodo o estación de trabajo de la última. Las estaciones de
trabajo pueden ser ordenadores personales con el DOS, sistemas
Macintosh de Apple, sistemas Windows o estaciones de trabajo
sin disco.

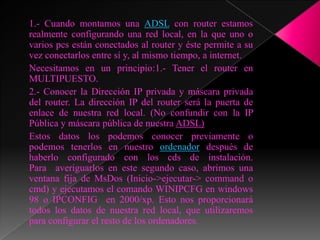

14. 1.- Cuando montamos una ADSL con router estamos
realmente configurando una red local, en la que uno o
varios pcs están conectados al router y éste permite a su
vez conectarlos entre sí y, al mismo tiempo, a internet.
Necesitamos en un principio:1.- Tener el router en
MULTIPUESTO.
2.- Conocer la Dirección IP privada y máscara privada
del router. La dirección IP del router será la puerta de
enlace de nuestra red local. (No confundir con la IP
Pública y máscara pública de nuestra ADSL)
Estos datos los podemos conocer previamente o
podemos tenerlos en nuestro ordenador después de
haberlo configurado con los cds de instalación.
Para averiguarlos en este segundo caso, abrimos una
ventana fija de MsDos (Inicio->ejecutar-> command o
cmd) y ejecutamos el comando WINIPCFG en windows
98 o IPCONFIG en 2000/xp. Esto nos proporcionará
todos los datos de nuestra red local, que utilizaremos
para configurar el resto de los ordenadores.

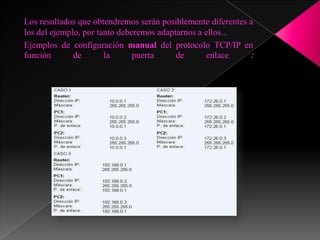

15. Los resultados que obtendremos serán posiblemente diferentes a
los del ejemplo, por tanto deberemos adaptarnos a ellos...
Ejemplos de configuración manual del protocolo TCP/IP en
función de la puerta de enlace :

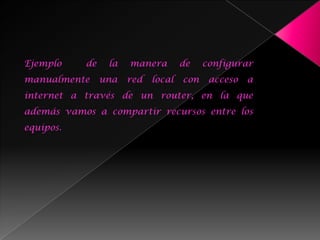

16. Ejemplo de la manera de configurar
manualmente una red local con acceso a
internet a través de un router, en la que
además vamos a compartir recursos entre los
equipos.

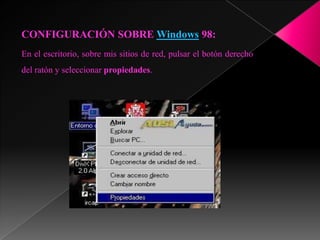

17. CONFIGURACIÓN SOBRE Windows 98:
En el escritorio, sobre mis sitios de red, pulsar el botón derecho
del ratón y seleccionar propiedades.

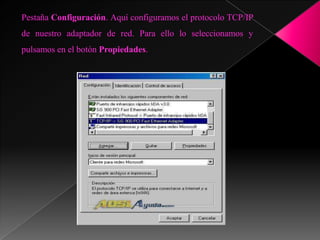

18. Pestaña Configuración. Aquí configuramos el protocolo TCP/IP
de nuestro adaptador de red. Para ello lo seleccionamos y
pulsamos en el botón Propiedades.

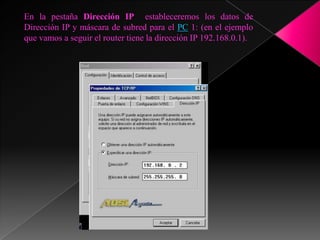

19. En la pestaña Dirección IP estableceremos los datos de
Dirección IP y máscara de subred para el PC 1: (en el ejemplo
que vamos a seguir el router tiene la dirección IP 192.168.0.1).

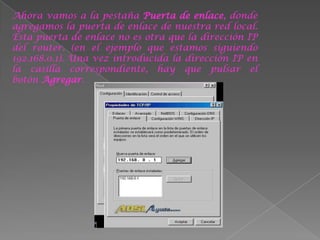

20. Ahora vamos a la pestaña Puerta de enlace, donde
agregamos la puerta de enlace de nuestra red local.
Esta puerta de enlace no es otra que la dirección IP
del router. (en el ejemplo que estamos siguiendo
192.168.0.1). Una vez introducida la dirección IP en
la casilla correspondiente, hay que pulsar el
botón Agregar.

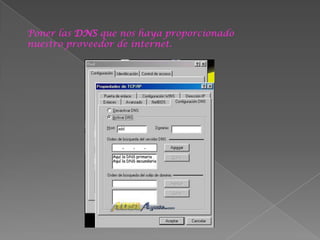

21. Poner las DNS que nos haya proporcionado
nuestro proveedor de internet.

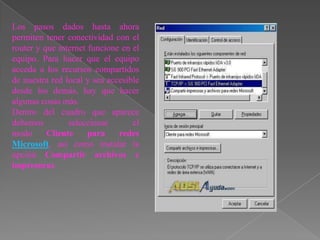

22. Los pasos dados hasta ahora
permiten tener conectividad con el
router y que internet funcione en el
equipo. Para hacer que el equipo
acceda a los recursos compartidos
de nuestra red local y sea accesible
desde los demás, hay que hacer
algunas cosas más.
Dentro del cuadro que aparece
debemos seleccionar el
modo Cliente para redes
Microsoft, así como instalar la
opción Compartir archivos e
impresoras.

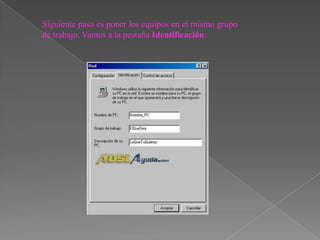

23. Siguiente paso es poner los equipos en el mismo grupo
de trabajo. Vamos a la pestaña Identificación:

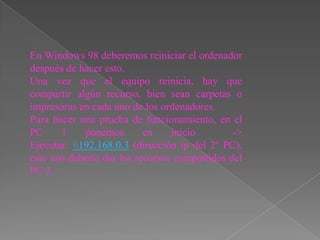

24. En Windows 98 deberemos reiniciar el ordenador
después de hacer esto.
Una vez que el equipo reinicia, hay que
compartir algún recurso, bien sean carpetas o
impresoras en cada uno de los ordenadores.
Para hacer una prueba de funcionamiento, en el
PC 1 ponemos en inicio ->
Ejecutar: 192.168.0.3 (dirección ip del 2º PC),
esto nos debería dar los recursos compartidos del
PC 2.

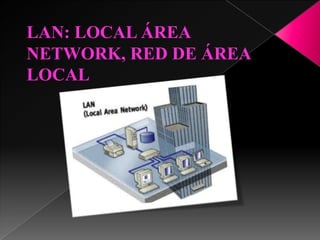

26. LAN: LOCAL ÁREA
NETWORK, RED DE ÁREA
LOCAL

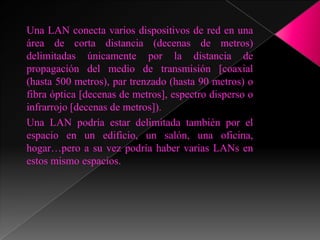

27. Una LAN conecta varios dispositivos de red en una
área de corta distancia (decenas de metros)
delimitadas únicamente por la distancia de
propagación del medio de transmisión [coaxial
(hasta 500 metros), par trenzado (hasta 90 metros) o
fibra óptica [decenas de metros], espectro disperso o
infrarrojo [decenas de metros]).
Una LAN podría estar delimitada también por el
espacio en un edificio, un salón, una oficina,
hogar…pero a su vez podría haber varias LANs en
estos mismo espacios.

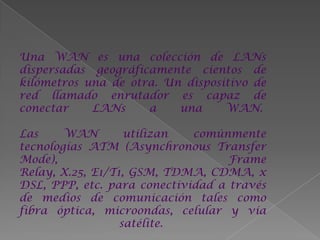

29. Una WAN es una colección de LANs
dispersadas geográficamente cientos de
kilómetros una de otra. Un dispositivo de
red llamado enrutador es capaz de
conectar LANs a una WAN.
Las WAN utilizan comúnmente
tecnologías ATM (Asynchronous Transfer
Mode), Frame
Relay, X.25, E1/T1, GSM, TDMA, CDMA, x
DSL, PPP, etc. para conectividad a través
de medios de comunicación tales como
fibra óptica, microondas, celular y vía
satélite.

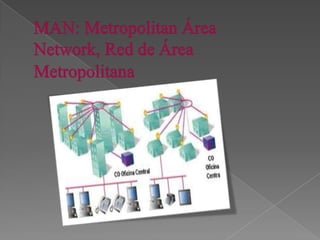

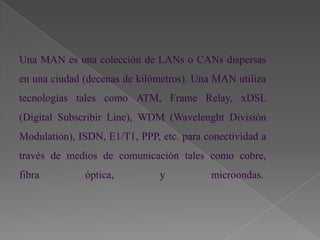

31. Una MAN es una colección de LANs o CANs dispersas
en una ciudad (decenas de kilómetros). Una MAN utiliza
tecnologías tales como ATM, Frame Relay, xDSL
(Digital Subscribir Line), WDM (Wavelenght División
Modulation), ISDN, E1/T1, PPP, etc. para conectividad a
través de medios de comunicación tales como cobre,
fibra óptica, y microondas.

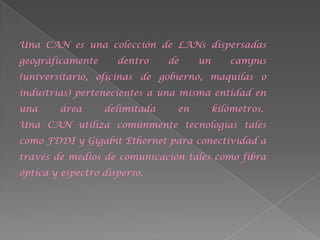

33. Una CAN es una colección de LANs dispersadas
geográficamente dentro de un campus
(universitario, oficinas de gobierno, maquilas o
industrias) pertenecientes a una misma entidad en
una área delimitada en kilómetros.
Una CAN utiliza comúnmente tecnologías tales
como FDDI y Gigabit Ethernet para conectividad a
través de medios de comunicación tales como fibra
óptica y espectro disperso.

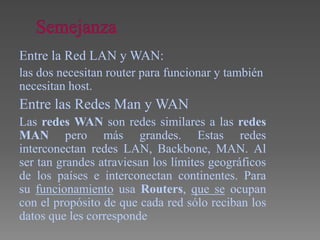

35. Entre la Red LAN y WAN:
las dos necesitan router para funcionar y también
necesitan host.
Entre las Redes Man y WAN
Las redes WAN son redes similares a las redes
MAN pero más grandes. Estas redes
interconectan redes LAN, Backbone, MAN. Al
ser tan grandes atraviesan los límites geográficos
de los países e interconectan continentes. Para
su funcionamiento usa Routers, que se ocupan
con el propósito de que cada red sólo reciban los
datos que les corresponde

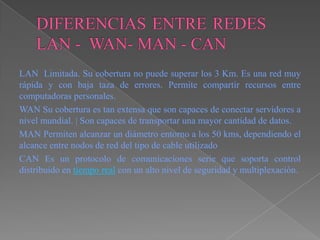

36. LAN Limitada. Su cobertura no puede superar los 3 Km. Es una red muy
rápida y con baja taza de errores. Permite compartir recursos entre
computadoras personales.
WAN Su cobertura es tan extensa que son capaces de conectar servidores a
nivel mundial. | Son capaces de transportar una mayor cantidad de datos.
MAN Permiten alcanzar un diámetro entorno a los 50 kms, dependiendo el
alcance entre nodos de red del tipo de cable utilizado
CAN Es un protocolo de comunicaciones serie que soporta control
distribuido en tiempo real con un alto nivel de seguridad y multiplexación.

37. FIN
