1. REDES LOCALES
SERGIO Y ALEJANDRO
4ºC

2. INDICE
• Las redes informáticas
• Las redes de área local (LAN)
 Estructura de una LAN
 La tarjeta de red
 Dispositivos electrónicos de interconexión
 El enrutador
 El cableado estructurado
 Protocolos de red
 El protocolo TCP/IP
 La dirección IP
• Relación entre los equipos de una red
 Red igualitaria
 Los grupos de trabajo
 Red cliente-servidor
 Los dominios

3. REDES INFORMÁTICAS
Una red informática de ordenadores es un conjunto de
ordenadores conectados entre si para compartir recursos e
intercambiar información
una red informática nos permite : utilizar una única
conexión a, compartir impresora y otros periféricos ( teclado ,
pantalla , ratón , etc.)
Las redes se clasifican:
- Según su tamaño en redes de área local llamadas LAN
(pequeñas), redes de área metropolitana llamadas MAN
(formadas por varias LAN) y redes de área amplia llamadas
WAN (por ejemplo Internet).
- Según la forma en que se conecten los equipos tenemos :
lineal o en bus, en estrella y en anillo.

4. RED LAN
RED MAN
RED WAN

5. ¿Qué necesitamos para montar una red LAN?
- Programas
- Tarjeta de Red en cada ordenador
- Cables de Red
- Terminales RJ45
- un Switch
- Ordenadores.
Las Redes informáticas de Ordenadores inalámbricas,
también llamadas WLAN ( W= wireless=inalámbrico)
son aquellas que la información viaja por el aire, en lugar
de por cable. Lo que transmiten son ondas
electromagnéticas.

6. RED WLAN

7. LAS REDES DE ÁREA LOCAL
ESTRUCTURA DE UNA LAN
topologíaárbol
estrella

8. Árbol

9. Estrella

10. tarjeta de red
Una tarjeta de red o adaptador de red es un periférico que permite la comunicación
con aparatos conectados entre sí y también permite compartir recursos entre dos o
más computadoras.
Dirección
MAC
Cada tarjeta de
red tiene una
MAC distinta

11. dispositivos de interconexión
Los dispositivos electrónicos de interconexión son los dispositivos que
centralizan todo el cableado de una red
Un conmutador switch >es un dispositivo de propósito especial diseñado para
resolver problemas de rendimiento de la red, problemas de congestión
y embotellamientos
CONCENTRADOR. HUB> Un concentrador es un dispositivo que permite
centralizar el cableado de una red y poder ampliarla. Esto significa que
recibe una señal y repite esta señal emitiéndola por sus diferentes puertos
switch
HUB

12. los enrutadores Su función principal consiste en enviar o encaminar paquetes de
datos de una red a otra, es decir, interconectar subredes
El cableado estructurado consiste en el tendido de un cable UTP,STP en el interior
de un edificio con el propósito de implantar una red de área local. Suele tratarse
de cable de par trenzado de cobre. No obstante, también puede tratarse de fibra
óptica o cable coaxial.
Par trenzado
Es el medio guiado más barato y más usado. Consiste en un
par
de cables, embutidos para su aislamiento, para cada enlace
de
comunicación.
FIBRA OPTICA
Se trata de un medio muy flexible y muy
fino que conduce energía de naturaleza
óptica. Su forma es cilíndrica con tres
secciones radiales: núcleo, revestimiento
y cubierta.

13. PROTOCOLOS DE RED
Un protocolo de red, designa el conjunto de reglas que
rigen el intercambio de información a través de
una red de ordenadores.
TCP Protocolo de la transmisión del control Internet
Protocol (en español Protocolo de Internet) o IP es
un protocolo de comunicación de datos digitales
clasificado funcionalmente en la Capa de Red según
el modelo internacional OSI.TCP, es uno de los
protocolos fundamentales en Internet.

14. EL ROUTER LEE LAS DIRECCIONES Y SI ES
NECESARIO PONE LOS PAQUETES A OTRA RED POR
ESO SE DICE QUE EL ROUTER ES EL SIMBOLO DE
CONTROL
EL PROXI ES UN INTERMEDIARIO CON LA FUNCION
DE ESTABLECER Y COMPARTIR ENTRE VARIOS
USUARIOS UNA UNICA CONEXIÓN DE INTERNET Y
TAMBIEN POR RAZONES DE SUGURIDAD
EL FIREWALL SIRVE A DOS PROPOSITOS PREVIENE
INTROMISIONES MAS BIEN INDESEABLES
PROVENIENTES DE INTERNET Y EVITA QUE
INFORMACION DELICADA DE NUESTRO PC SEA
ENVIADA HACIA INTERNET
EL PUERTO 25 ES USADO PARA PAQUETES DE
CORREOS MIENTRAS QUE EL PUERTO 80 ES LA
ENTRADA DE PAQUETES DE INTERNET HACI EL
SERVIDOR WEB

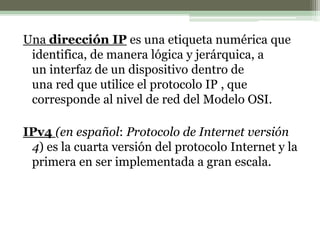

15. Una dirección IP es una etiqueta numérica que
identifica, de manera lógica y jerárquica, a
un interfaz de un dispositivo dentro de
una red que utilice el protocolo IP , que
corresponde al nivel de red del Modelo OSI.
IPv4 (en español: Protocolo de Internet versión
4) es la cuarta versión del protocolo Internet y la
primera en ser implementada a gran escala.

16. El Internet Protocolo versión 6
(IPv6) (en español: Protocolo de Internet
versión 6) es una versión del protocolo Internet
Protocolo (IP), diseñada para reemplazar
a Internet Protocolo versión 4 que actualmente
está implementado en la gran mayoría de
dispositivos que acceden a Internet

17. RELACIÓN ENTRE LOS EQUIPOS DE UNA
RED

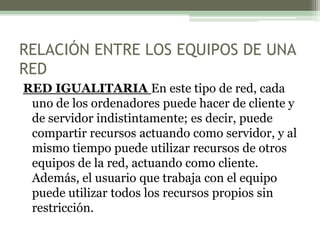

RED IGUALITARIA En este tipo de red, cada
uno de los ordenadores puede hacer de cliente y
de servidor indistintamente; es decir, puede
compartir recursos actuando como servidor, y al
mismo tiempo puede utilizar recursos de otros
equipos de la red, actuando como cliente.
Además, el usuario que trabaja con el equipo
puede utilizar todos los recursos propios sin
restricción.

20. GRUPOS DE TRABAJO
Normalmente, nunca trabajamos con todos los
quipos que están conectados, sino con un
número reducido de ellos. Para facilitar su
localización, podemos definir grupos de trabajo,
por ejemplo, Sala de informática, casa…, de
manera que sólo nosotros veamos los equipos
que forman parte de nuestro grupo de trabajo y
los otros grupos que haya en la red. Cuando hay
muchos equipos conectados, para poderlos
identificar fácilmente, en lugar de utilizar la
dirección IP, utilizamos el nombre del equipo.

21. MIS SITIOS DE RED

22. equipos del grupo de trabajo

23. Red de Microsoft Windows

24. RED CLIENTE-SERVIDOR
Un dominio es el
conjunto de
equipos que confían
en un servidor
determinado,
denominado
servidor de
dominio. Éste
servidor es el
encargado de la
administración de
los usuarios,
privilegios
y recursos dentro
de su dominio.
