El documento describe los elementos básicos de una red local, incluyendo programas de aplicación, sistemas operativos, controladores, ordenadores, tarjetas de red, medios de transmisión, periféricos compartidos, concentradores y conmutadores. También describe los modelos lógicos de comunicación OSI y las arquitecturas de red Novell Netware y Windows, así como formas de interconectar redes locales y complejas a través de repetidores, puentes, routers y conexiones a redes de mayor alcance. Finalmente, resume los pasos básicos para

1. Redes Informáticas

2. Redes de área local Una red de área local, o red local, es la interconexión de varios ordenadores y periféricos. Su extensión esta limitada físicamente a un edificio o a un entorno de hasta 100 metros. Su aplicación más extendida es la interconexión de ordenadores personales y estaciones de trabajo en oficinas, fábricas, etc., para compartir recursos e intercambiar datos y aplicaciones. En definitiva, permite que dos o más máquinas se comuniquen.

3. Elementos de una red local 1-Programas de aplicación: Pueden ser comunicación de rede, como correo o terminal remoto o de uso general con capacidad de ejecución remota desde varios puestos. 2-Sistema operativo de redes: Además de las capacidades habituales de administración de datos y programas y periféricos, gestiona las comunidades y recursos de la red. 3-Programas controladores: Añadirles el hardware de la red 4-Ordenadores: Pueden ser de distinto tipo y tener distinto sistema operativo. Actúan como clientes o servidores de según se configuren 5-Tarjetas de red : Permiten la conexión de hadrward a de medio de trasmisión de la red.

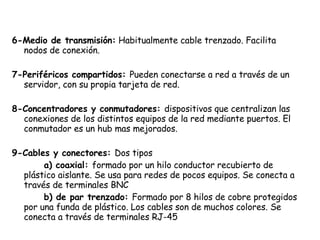

4. 6-Medio de transmisión: Habitualmente cable trenzado. Facilita nodos de conexión. 7-Periféricos compartidos: Pueden conectarse a red a través de un servidor, con su propia tarjeta de red. 8-Concentradores y conmutadores: dispositivos que centralizan las conexiones de los distintos equipos de la red mediante puertos. El conmutador es un hub mas mejorados. 9-Cables y conectores: Dos tipos a) coaxial: formado por un hilo conductor recubierto de plástico aislante. Se usa para redes de pocos equipos. Se conecta a través de terminales BNC b) de par trenzado: Formado por 8 hilos de cobre protegidos por una funda de plástico. Los cables son de muchos colores. Se conecta a través de terminales RJ-45

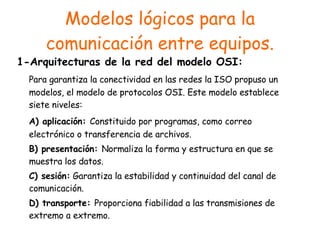

5. Modelos lógicos para la comunicación entre equipos. 1-Arquitecturas de la red del modelo OSI: Para garantiza la conectividad en las redes la ISO propuso un modelos, el modelo de protocolos OSI. Este modelo establece siete niveles: A) aplicación: Constituido por programas, como correo electrónico o transferencia de archivos. B) presentación: Normaliza la forma y estructura en que se muestra los datos. C) sesión: Garantiza la estabilidad y continuidad del canal de comunicación. D) transporte: Proporciona fiabilidad a las transmisiones de extremo a extremo.

6. E) Red: Gestiona el establecimiento de una ruta para que los datos viajen hasta su destino. F) Enlace: Establece el tamaño de los paquetes de datos que se van a transmitir. G) Físico: Relacionando con la transmisión de las señales eléctricas de las conexiones de la red 2-Arquitecturas de red comercial: En esta encontramos dos arquitecturas; Novell netware y Windows. A) Novell netware: Se basa en el sist. Operativo NetWare. Usa los siguientes protocolos Netblos: Sist. básico de comunicación entre ordenadores. Solo redes LAN. Named: Establece conductos para pasar los datos al siguiente nivel y facilitar el enrutamiento en MAN y WAN. SPX: Protocolo de transporte que controla las secuencias de intercambio de los paquetes de datos. IPX: Protocolo de la red que controla la dirección y el camino que siguen los paquetes. ODI: Controlador de las tarjetas de red que permite compartir su uso el LAN sin conflictos. NDIS: Controlados de tarjetas de red compatible con arquitecturas distintas a Novell.

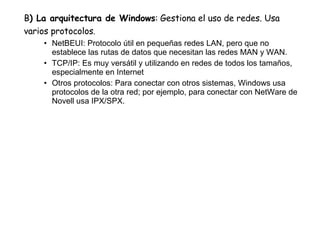

7. B ) La arquitectura de Windows : Gestiona el uso de redes. Usa varios protocolos . NetBEUI: Protocolo útil en pequeñas redes LAN, pero que no establece las rutas de datos que necesitan las redes MAN y WAN. TCP/IP: Es muy versátil y utilizando en redes de todos los tamaños, especialmente en Internet Otros protocolos: Para conectar con otros sistemas, Windows usa protocolos de la otra red; por ejemplo, para conectar con NetWare de Novell usa IPX/SPX.

8. Interconexión de redes Redes locales con la misma arquitectura : Existen dos posibles alternativas: 1-Repetidores: dispositivos simples que no utilizan protocolos de comunicación. Amplifican y limpian la señal para retransmitirlas. Suelen utilizarse en un mismo edificio para ampliar la longitud y el numero de puestos de red. 2- Puentes: Son dispositivos que se utilizan para segmentar una red local. Un puente tiene mas capacidad que un repetidor, pues puede tener varios segmentos. Algunos pueden ser de distintas topologías. Redes locales con distinta arquitectura: Se dan cuando se quiere conectar redes de distinto sistema operativo. Los dispositivos que la hacen posible se llaman pasarelas. Existen dispositivos que actúan como pasarelas físicas, pero también se puede recurrir a las pasarelas lógicas. Van con cierto retraso por tantas conversiones.

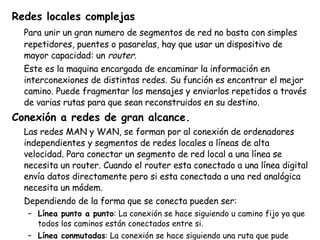

9. Redes locales complejas Para unir un gran numero de segmentos de red no basta con simples repetidores, puentes o pasarelas, hay que usar un dispositivo de mayor capacidad: un router. Este es la maquina encargada de encaminar la información en interconexiones de distintas redes. Su función es encontrar el mejor camino. Puede fragmentar los mensajes y enviarlos repetidos a través de varias rutas para que sean reconstruidos en su destino. Conexión a redes de gran alcance. Las redes MAN y WAN, se forman por al conexión de ordenadores independientes y segmentos de redes locales a líneas de alta velocidad. Para conectar un segmento de red local a una línea se necesita un router. Cuando el router esta conectado a una línea digital envía datos directamente pero si esta conectada a una red analógica necesita un módem. Dependiendo de la forma que se conecta pueden ser: Línea punto a punto : La conexión se hace siguiendo u camino fijo ya que todos los caminos están conectados entre si. Línea conmutadas : La conexión se hace siguiendo una ruta que pude variar de una comunicación a otra.

10. Configuración de redes. Montar una red local, cada vez resulta más fácil y económico, y son muchas las ventajas que podemos obtener, con una mínima inversión. Para comenzar podemos utilizar nuestro viejo Pentium 90 o 100 Mhz para conectarnos, pero debemos ser objetivos y si se requiere de aplicaciones multimedia o una buena conexión a Internet pues se recomienda tener mínimo un equipo celeron o Pentium 2. Además de poder compartir la conexión a Internet, podemos utilizar nuestra PC para grabar nuestro CD´s con información que tengamos en nuestro disco, compartir impresoras, y un fin de utilidades. Primeros Pasos Lo primero que tenemos que tener en cuenta, es que al menos una de nuestra máquinas debe de tener instalado Windows 98se, Me, XP, y la conexión a Internet si tenemos planeado compartirla para poder acceder a Internet desde cualquier máquina. Tipo de Red Otra de las cosas a tener muy en cuenta es el tipo de red que queremos montar. Lo primero que tenemos que hacer es un diagrama, marcando la localización de cada uno de nuestros ordenadores, impresoras, líneas de teléfono, y enchufes. Esto nos será de gran utilidad para elegir el tipo de red que debemos instalar en nuestra casa.

11. Instalar el hardware de red Una vez conectadas las tarjetas de red Ethernet en el ordenador, en cada ordenador debemos de realizar la siguiente operación. Si el hardware no se instala automáticamente, una vez iniciado Windows, debemos hacer lo siguiente: 1.- Pulsamos Inicio, Configuración, Panel de Control 2.- Hacemos doble Click sobre Añadir Nuevo Hardware Conectar todos los ordenadores Para las redes Ethernet, es muy simple. Una vez que tengamos todos los ordenadores instalados con tarjetas Ethernet y configurados, debemos conectar todos los ordenadores al Hub.

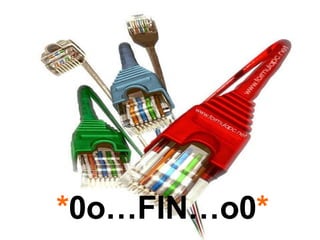

12. * 0o…FIN…o0 *
