1. DISPOSITIVOS DE
RED
UniversidadPolitécnicaAmazónica
Carrera:
Ing. de sistemas y telemática
Docente:
Ing. Marco Aurelio Porro Chulli
Curso:
Transmisión de datos
Tema:
Dispositivos de red
Alumnas:
Gálvez Ynga María Sugelly
Cruz Núñez María Elisabeth

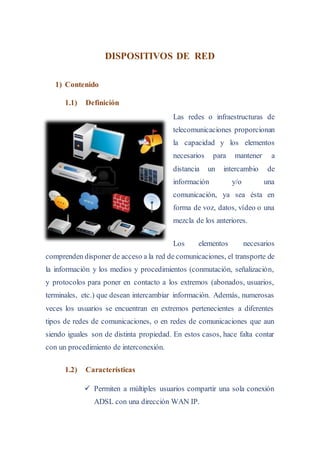

2. DISPOSITIVOS DE RED
1) Contenido
1.1) Definición
Las redes o infraestructuras de
telecomunicaciones proporcionan
la capacidad y los elementos
necesarios para mantener a
distancia un intercambio de
información y/o una
comunicación, ya sea ésta en
forma de voz, datos, vídeo o una
mezcla de los anteriores.
Los elementos necesarios
comprenden disponer de acceso a la red de comunicaciones, el transporte de
la información y los medios y procedimientos (conmutación, señalización,
y protocolos para poner en contacto a los extremos (abonados, usuarios,
terminales, etc.) que desean intercambiar información. Además, numerosas
veces los usuarios se encuentran en extremos pertenecientes a diferentes
tipos de redes de comunicaciones, o en redes de comunicaciones que aun
siendo iguales son de distinta propiedad. En estos casos, hace falta contar
con un procedimiento de interconexión.
1.2) Características
 Permiten a múltiples usuarios compartir una sola conexión
ADSL con una dirección WAN IP.

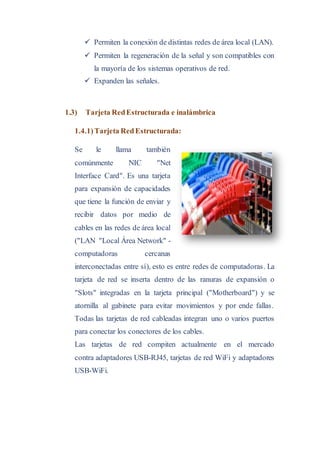

3.  Permiten la conexión de distintas redes de área local (LAN).
 Permiten la regeneración de la señal y son compatibles con
la mayoría de los sistemas operativos de red.
 Expanden las señales.
1.3) Tarjeta RedEstructurada e inalámbrica
1.4.1)Tarjeta RedEstructurada:
Se le llama también
comúnmente NIC "Net
Interface Card". Es una tarjeta
para expansión de capacidades
que tiene la función de enviar y
recibir datos por medio de
cables en las redes de área local
("LAN "Local Área Network" -
computadoras cercanas
interconectadas entre sí), esto es entre redes de computadoras. La
tarjeta de red se inserta dentro de las ranuras de expansión o
"Slots" integradas en la tarjeta principal ("Motherboard") y se
atornilla al gabinete para evitar movimientos y por ende fallas.
Todas las tarjetas de red cableadas integran uno o varios puertos
para conectar los conectores de los cables.
Las tarjetas de red compiten actualmente en el mercado
contra adaptadores USB-RJ45, tarjetas de red WiFi y adaptadores
USB-WiFi.

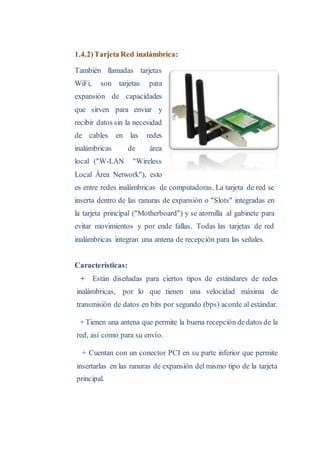

4. 1.4.2)Tarjeta Red inalámbrica:
También llamadas tarjetas
WiFi, son tarjetas para
expansión de capacidades
que sirven para enviar y
recibir datos sin la necesidad
de cables en las redes
inalámbricas de área
local ("W-LAN "Wireless
Local Área Network"), esto
es entre redes inalámbricas de computadoras. La tarjeta de red se
inserta dentro de las ranuras de expansión o "Slots" integradas en
la tarjeta principal ("Motherboard") y se atornilla al gabinete para
evitar movimientos y por ende fallas. Todas las tarjetas de red
inalámbricas integran una antena de recepción para las señales.
Características:
+ Están diseñadas para ciertos tipos de estándares de redes
inalámbricas, por lo que tienen una velocidad máxima de
transmisión de datos en bits por segundo (bps) acorde al estándar.
+ Tienen una antena que permite la buena recepción dedatos de la
red, así como para su envío.
+ Cuentan con un conector PCI en su parte inferior que permite
insertarlas en las ranuras de expansión del mismo tipo de la tarjeta
principal.

5. + Pueden convivir con las tarjetas de red integradas en la tarjeta
principal, se puede tener acceso a redes de manera independiente,
no hay límite de tarjetas de red conectadas en una computadora.
+ Compiten actualmente contra los adaptadores USB para redes
inalámbricas, las cuales ofrecen muchas ventajas con respecto a la
portabilidad, la facilidad de uso y el tamaño.
Se usa en los siguientes casos:
a) Si se quiere conectar una computadora a la red inalámbrica
del lugar.
b) Si no se cuenta con el cableado necesario para una red
alámbrica.
c) Si la tarjeta principal ("Motherboard") carecede puerto de red
y se quiere con capacidades más modernas.
d) Si el puerto de red integrado a la tarjeta principal deja de
funcionar y se quiere que acepte redes inalámbricas.
e) Si el puerto de red integrado en la tarjeta principal no tiene la
capacidad necesaria (baja velocidad de transmisión de datos, no
soporta ciertos tipos de puerto, etc.).

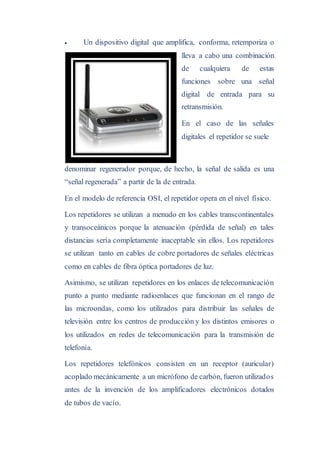

1.4) Repetidor
En telecomunicaciones, el término repetidor tiene los siguientes
significados normalizados:
 Un dispositivo analógico que amplifica una señal de entrada,
independientemente de su naturaleza (analógica o digital).

6.  Un dispositivo digital que amplifica, conforma, retemporiza o
lleva a cabo una combinación
de cualquiera de estas
funciones sobre una señal
digital de entrada para su
retransmisión.
En el caso de las señales
digitales el repetidor se suele
denominar regenerador porque, de hecho, la señal de salida es una
“señal regenerada” a partir de la de entrada.
En el modelo de referencia OSI, el repetidor opera en el nivel físico.
Los repetidores se utilizan a menudo en los cables transcontinentales
y transoceánicos porque la atenuación (pérdida de señal) en tales
distancias sería completamente inaceptable sin ellos. Los repetidores
se utilizan tanto en cables de cobre portadores de señales eléctricas
como en cables de fibra óptica portadores de luz.
Asimismo, se utilizan repetidores en los enlaces de telecomunicación
punto a punto mediante radioenlaces que funcionan en el rango de
las microondas, como los utilizados para distribuir las señales de
televisión entre los centros de producción y los distintos emisores o
los utilizados en redes de telecomunicación para la transmisión de
telefonía.
Los repetidores telefónicos consisten en un receptor (auricular)
acoplado mecánicamente a un micrófono de carbón, fueron utilizados
antes de la invención de los amplificadores electrónicos dotados
de tubos de vacío.

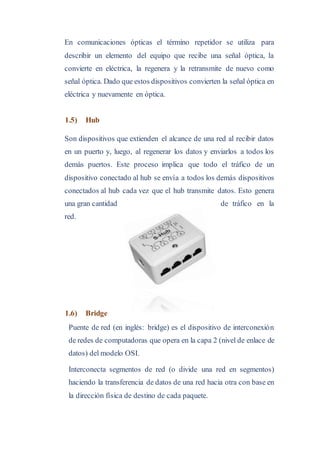

7. En comunicaciones ópticas el término repetidor se utiliza para
describir un elemento del equipo que recibe una señal óptica, la
convierte en eléctrica, la regenera y la retransmite de nuevo como
señal óptica. Dado que estos dispositivos convierten la señal óptica en
eléctrica y nuevamente en óptica.
1.5) Hub
Son dispositivos que extienden el alcance de una red al recibir datos
en un puerto y, luego, al regenerar los datos y enviarlos a todos los
demás puertos. Este proceso implica que todo el tráfico de un
dispositivo conectado al hub se envía a todos los demás dispositivos
conectados al hub cada vez que el hub transmite datos. Esto genera
una gran cantidad de tráfico en la
red.
1.6) Bridge
Puente de red (en inglés: bridge) es el dispositivo de interconexión
de redes de computadoras que opera en la capa 2 (nivel de enlace de
datos) del modelo OSI.
Interconecta segmentos de red (o divide una red en segmentos)
haciendo la transferencia de datos de una red hacia otra con base en
la dirección física de destino de cada paquete.

8. El término bridge, formalmente, responde a un dispositivo que se
comporta de acuerdo al estándar IEEE 802.1D.
En definitiva,
un bridge conectasegmentos de
red formando una
sola subred (permite conexión
entre equipos sin necesidad
de routers). Funciona a través
de una tabla de direcciones
MAC detectadas en cada
segmento al queestá conectado.
Cuando detecta que un nodo de uno de los segmentos está intentando
transmitir datos a un nodo del otro, el bridge copia la trama para la
otra subred, teniendo la capacidad de desechar la trama (filtrado) en
caso de no tener dicha subred como destino. Para conocerpordónde
enviar cada trama que le llega (encaminamiento) incluye un
mecanismo de aprendizaje automático (auto aprendizaje) por lo que
no necesitan configuración manual.
1.7) Switch
Un switch (en castellano
“conmutador”) es un dispositivo
electrónico de interconexión de
redes de ordenadores que opera
en la capa 2 (nivel de enlace de
datos) del modelo OSI (Open
Systems Interconnection). Un

9. conmutador interconecta dos o más segmentos de red, funcionando
de manera similar a los puentes (bridges), pasando datos de un
segmento a otro, de acuerdo conla dirección MAC de destino de los
datagramas en la red.

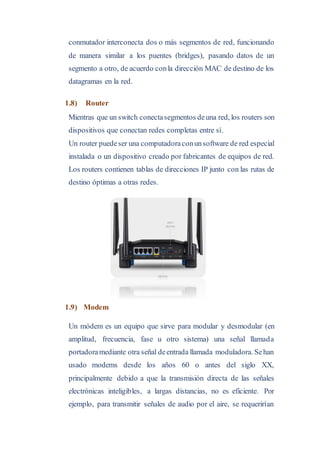

1.8) Router
Mientras que un switch conectasegmentos deuna red, los routers son
dispositivos que conectan redes completas entre sí.
Un router puedeser una computadoraconunsoftware de red especial
instalada o un dispositivo creado por fabricantes de equipos de red.
Los routers contienen tablas de direcciones IP junto con las rutas de
destino óptimas a otras redes.

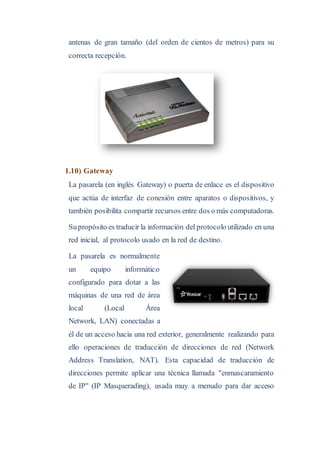

1.9) Modem
Un módem es un equipo que sirve para modular y desmodular (en
amplitud, frecuencia, fase u otro sistema) una señal llamada
portadoramediante otra señal deentrada llamada moduladora. Sehan
usado modems desde los años 60 o antes del siglo XX,
principalmente debido a que la transmisión directa de las señales
electrónicas inteligibles, a largas distancias, no es eficiente. Por
ejemplo, para transmitir señales de audio por el aire, se requerirían

10. antenas de gran tamaño (del orden de cientos de metros) para su
correcta recepción.
1.10) Gateway
La pasarela (en inglés Gateway) o puerta de enlace es el dispositivo
que actúa de interfaz de conexión entre aparatos o dispositivos, y
también posibilita compartir recursos entre dos o más computadoras.
Supropósito es traducir la información del protocolo utilizado en una
red inicial, al protocolo usado en la red de destino.
La pasarela es normalmente
un equipo informático
configurado para dotar a las
máquinas de una red de área
local (Local Área
Network, LAN) conectadas a
él de un acceso hacia una red exterior, generalmente realizando para
ello operaciones de traducción de direcciones de red (Network
Address Translation, NAT). Esta capacidad de traducción de
direcciones permite aplicar una técnica llamada "enmascaramiento
de IP" (IP Masquerading), usada muy a menudo para dar acceso

11. a Internet a los equipos de una LAN compartiendo una única
conexión a Internet, y por tanto, una única dirección IP externa.

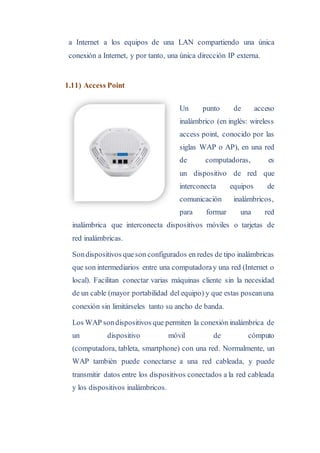

1.11) Access Point
Un punto de acceso
inalámbrico (en inglés: wireless
access point, conocido por las
siglas WAP o AP), en una red
de computadoras, es
un dispositivo de red que
interconecta equipos de
comunicación inalámbricos,
para formar una red
inalámbrica que interconecta dispositivos móviles o tarjetas de
red inalámbricas.
Sondispositivos queson configurados en redes de tipo inalámbricas
que son intermediarios entre una computadoray una red (Internet o
local). Facilitan conectar varias máquinas cliente sin la necesidad
de un cable (mayor portabilidad del equipo) y que estas poseanuna
conexión sin limitárseles tanto su ancho de banda.
Los WAP sondispositivos que permiten la conexión inalámbrica de
un dispositivo móvil de cómputo
(computadora, tableta, smartphone) con una red. Normalmente, un
WAP también puede conectarse a una red cableada, y puede
transmitir datos entre los dispositivos conectados a la red cableada
y los dispositivos inalámbricos.

12. Los WAP tienen asignadas direcciones IP, para poder ser
configurados.
1.12) Firewall
Un cortafuegos (o firewall en
inglés), es un elemento de
hardware o software utilizado
en una red de computadoras
para controlar las
comunicaciones,
permitiéndolas o prohibiéndolas
según las políticas de red que haya definido la organización
responsable de la red.
2) Resumen
Sontodos aquellos que se conectande forma directa a un segmento de
red. Estos dispositivos están clasificados en dos grandes grupos el
primero sonlos dispositivos de usuario final entre los cuales destacan
las computadoras, escáneres, impresoras etc. Por otro lado tenemos
los dispositivos de red estos dispositivos son los que conectan los
dispositivos deusuario final posibilitando la comunicación entre ellos.
3) Summary
They are all those that connect directly to a network segment. These
devices are classified into two large groups, the first being the end user
devices, among which computers, scanners, printers, etc. On the other

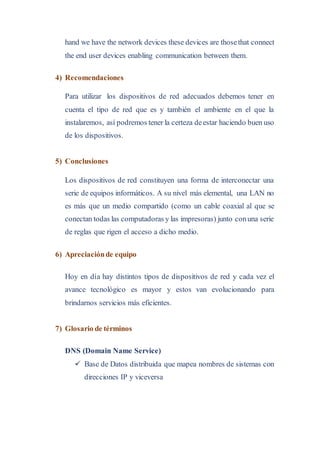

13. hand we have the network devices these devices are thosethat connect
the end user devices enabling communication between them.
4) Recomendaciones
Para utilizar los dispositivos de red adecuados debemos tener en
cuenta el tipo de red que es y también el ambiente en el que la
instalaremos, así podremos tener la certeza deestar haciendo buen uso
de los dispositivos.
5) Conclusiones
Los dispositivos de red constituyen una forma de interconectar una
serie de equipos informáticos. A su nivel más elemental, una LAN no
es más que un medio compartido (como un cable coaxial al que se
conectan todas las computadoras y las impresoras) junto conuna serie
de reglas que rigen el acceso a dicho medio.
6) Apreciaciónde equipo
Hoy en día hay distintos tipos de dispositivos de red y cada vez el
avance tecnológico es mayor y estos van evolucionando para
brindarnos servicios más eficientes.
7) Glosario de términos
DNS (Domain Name Service)
 Base de Datos distribuida que mapea nombres de sistemas con
direcciones IP y viceversa

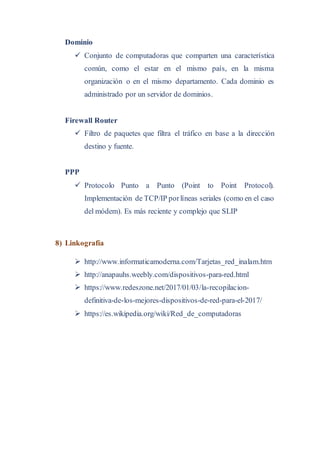

14. Dominio
 Conjunto de computadoras que comparten una característica
común, como el estar en el mismo país, en la misma
organización o en el mismo departamento. Cada dominio es
administrado por un servidor de dominios.
Firewall Router
 Filtro de paquetes que filtra el tráfico en base a la dirección
destino y fuente.
PPP
 Protocolo Punto a Punto (Point to Point Protocol).
Implementación de TCP/IP porlíneas seriales (como en el caso
del módem). Es más reciente y complejo que SLIP
8) Linkografía
 http://www.informaticamoderna.com/Tarjetas_red_inalam.htm
 http://anapauhs.weebly.com/dispositivos-para-red.html
 https://www.redeszone.net/2017/01/03/la-recopilacion-
definitiva-de-los-mejores-dispositivos-de-red-para-el-2017/
 https://es.wikipedia.org/wiki/Red_de_computadoras
