1. Redes
Informáticas.

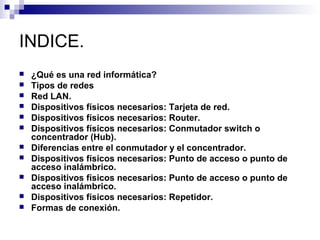

2. INDICE.
 ¿Qué es una red informática?
 Tipos de redes
 Red LAN.
 Dispositivos físicos necesarios: Tarjeta de red.
 Dispositivos físicos necesarios: Router.
 Dispositivos físicos necesarios: Conmutador switch o
concentrador (Hub).
 Diferencias entre el conmutador y el concentrador.
 Dispositivos físicos necesarios: Punto de acceso o punto de
acceso inalámbrico.
 Dispositivos físicos necesarios: Punto de acceso o punto de
acceso inalámbrico.
 Dispositivos físicos necesarios: Repetidor.
 Formas de conexión.

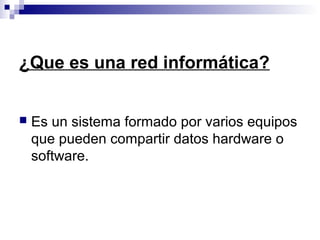

3. ¿Que es una red informática?
 Es un sistema formado por varios equipos
que pueden compartir datos hardware o
software.

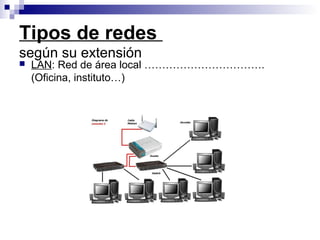

4. Tipos de redes
según su extensión
 LAN: Red de área local …………………………….
(Oficina, instituto…)

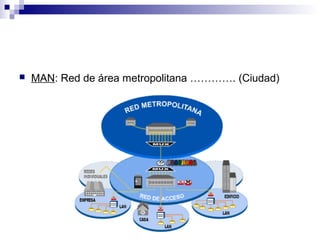

5.  MAN: Red de área metropolitana …………. (Ciudad)

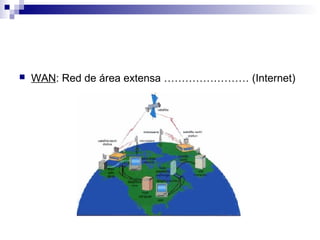

6.  WAN: Red de área extensa …………………… (Internet)

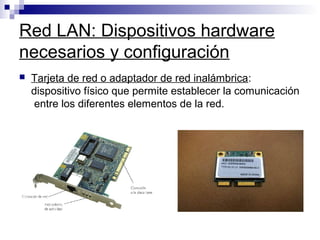

7. Red LAN: Dispositivos hardware
necesarios y configuración
 Tarjeta de red o adaptador de red inalámbrica:
dispositivo físico que permite establecer la comunicación
entre los diferentes elementos de la red.

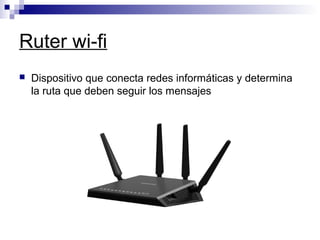

8. Ruter wi-fi
 Dispositivo que conecta redes informáticas y determina
la ruta que deben seguir los mensajes

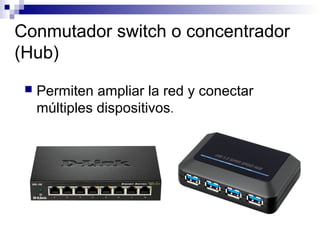

9. Conmutador switch o concentrador
(Hub)
 Permiten ampliar la red y conectar
múltiples dispositivos.

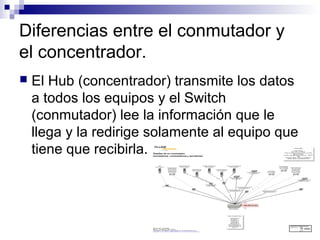

10. Diferencias entre el conmutador y
el concentrador.
 El Hub (concentrador) transmite los datos
a todos los equipos y el Switch
(conmutador) lee la información que le
llega y la redirige solamente al equipo que
tiene que recibirla.

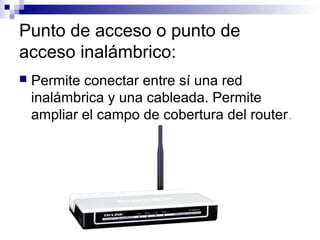

11. Punto de acceso o punto de
acceso inalámbrico:
 Permite conectar entre sí una red
inalámbrica y una cableada. Permite
ampliar el campo de cobertura del router.

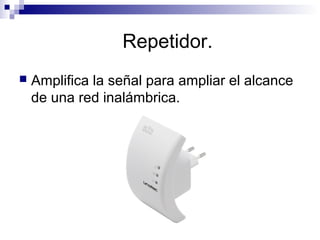

12. Repetidor.
 Amplifica la señal para ampliar el alcance
de una red inalámbrica.

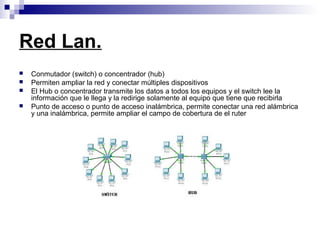

13. Red Lan.
 Conmutador (switch) o concentrador (hub)
 Permiten ampliar la red y conectar múltiples dispositivos
 El Hub o concentrador transmite los datos a todos los equipos y el switch lee la
información que le llega y la redirige solamente al equipo que tiene que recibirla
 Punto de acceso o punto de acceso inalámbrica, permite conectar una red alámbrica
y una inalámbrica, permite ampliar el campo de cobertura de el ruter

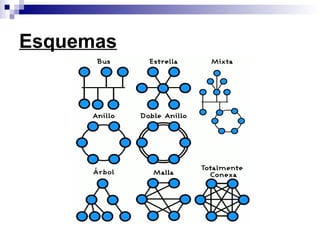

14. Esquemas

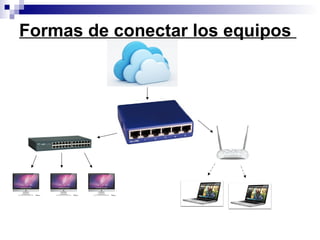

15. Formas de conectar los equipos

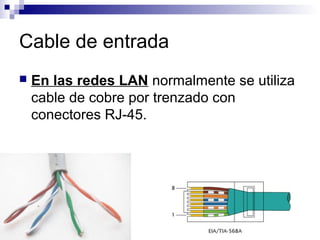

16. Cable de entrada
 En las redes LAN normalmente se utiliza
cable de cobre por trenzado con
conectores RJ-45.

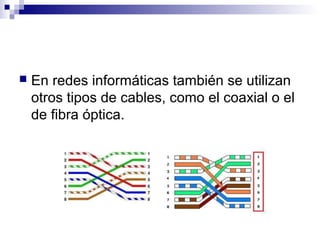

17.  En redes informáticas también se utilizan
otros tipos de cables, como el coaxial o el
de fibra óptica.

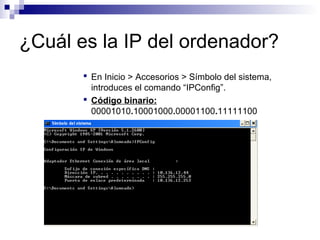

18. ¿Cuál es la IP del ordenador?
 En Inicio > Accesorios > Símbolo del sistema,
introduces el comando “IPConfig”.
 Código binario:
00001010.10001000.00001100.11111100

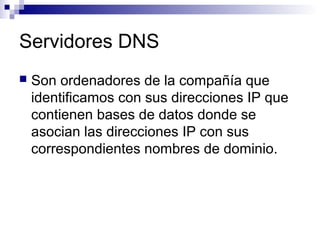

19. Servidores DNS
 Son ordenadores de la compañía que
identificamos con sus direcciones IP que
contienen bases de datos donde se
asocian las direcciones IP con sus
correspondientes nombres de dominio.

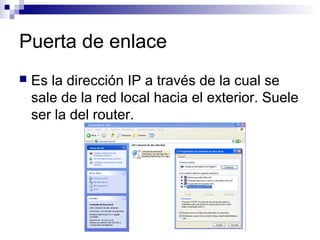

20. Puerta de enlace
 Es la dirección IP a través de la cual se
sale de la red local hacia el exterior. Suele
ser la del router.

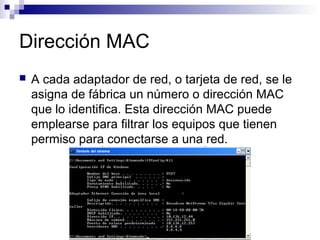

21. Dirección MAC
 A cada adaptador de red, o tarjeta de red, se le
asigna de fábrica un número o dirección MAC
que lo identifica. Esta dirección MAC puede
emplearse para filtrar los equipos que tienen
permiso para conectarse a una red.

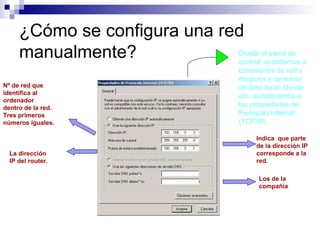

22. ¿Cómo se configura una red
manualmente? Desde el panel de
control, accedemos a
conexiones de red y
después a conexión
de área local. Desde
ahí, accederemos a
las propiedades de
Protocolo Internet
(TCP/IP).
Nº de red que
identifica al
ordenador
dentro de la red.
Tres primeros
números iguales.
La dirección
IP del router.
Indica que parte
de la dirección IP
corresponde a la
red.
Los de la
compañía

23. Máscara de subred.
 Es un conjunto de cuatro objetos binarios
que indican que parte de la dirección IP
corresponde a la red.
 Máscara de subred:
255.255.255 (0)
11111111 11111111 11111111 00000000

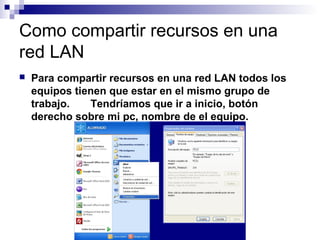

24. Como compartir recursos en una
red LAN
 Para compartir recursos en una red LAN todos los
equipos tienen que estar en el mismo grupo de
trabajo. Tendríamos que ir a inicio, botón
derecho sobre mi pc, nombre de el equipo.
