Este documento describe los conceptos fundamentales para planificar y diseñar una red de área local (LAN), incluyendo la arquitectura de red, los dispositivos de red, los medios de transmisión de datos y la configuración de direcciones IP. Explica los tipos comunes de arquitectura de red, adaptadores de red, conmutadores, routers y medios físicos como cables de cobre, fibra óptica e inalámbricos.

1. 1 REDES DE ÁREA LOCAL1 REDES DE ÁREA LOCAL

2. Planificacion y diseño de la red
 Para que la red de área local sea realmente útil debes efectuar una
concienzuda planificación, especialmente orientada a establecer los
siguientes elementos:
 Arquitectura de red
 Dispositivos de gestión de red
 Medios de difusión de datos
 Recursos disponibles y utilidad de estos. Lo veremos en la unidad 2

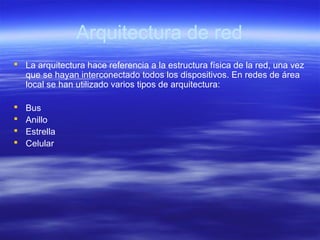

3. Arquitectura de red
 La arquitectura hace referencia a la estructura física de la red, una vez
que se hayan interconectado todos los dispositivos. En redes de área
local se han utilizado varios tipos de arquitectura:
 Bus
 Anillo
 Estrella
 Celular

4. BUSBUS
Impresora
ServidorServidor
Los ordenadores parten de un ramal central

5. ANILLOANILLO
 Los equipos que componen la red forman un anillo.Los equipos que componen la red forman un anillo.
Impresora
Servidor

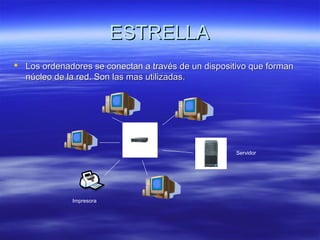

6. ESTRELLAESTRELLA
 Los ordenadores se conectan a través de un dispositivo que formanLos ordenadores se conectan a través de un dispositivo que forman
núcleo de la red. Son las mas utilizadas.núcleo de la red. Son las mas utilizadas.
Impresora
Servidor

7. CELULARCELULAR
 La red esta compuesta por áreas circulares.La red esta compuesta por áreas circulares.
Ejemplo: LAS REDES INALAMBRICAS.Ejemplo: LAS REDES INALAMBRICAS.
Servidor

8. ADAPTADORES DE REDADAPTADORES DE RED
 Conectan el equipo con otros dispositivosConectan el equipo con otros dispositivos
encargados de “dirigir” el trafico de la red:encargados de “dirigir” el trafico de la red:
 Acoplado en equipoAcoplado en equipo
 Tipo PCITipo PCI
 Tipo USBTipo USB
 Tipo PCMCIATipo PCMCIA

9. 1-Acoplado en equipo1-Acoplado en equipo
 Hoy día, todas las placas base incluyen al menos unaHoy día, todas las placas base incluyen al menos una
conexión de red. En los ordenadores portátiles oconexión de red. En los ordenadores portátiles o
videoconsolas este adaptador es inalámbrico.videoconsolas este adaptador es inalámbrico.
Acoplado en equipo

10. 2-Tipo PCI2-Tipo PCI
 Nos permite conectar en red equipos que no incluyen laNos permite conectar en red equipos que no incluyen la
toma de red en la placa base o cuando esta se estropea.toma de red en la placa base o cuando esta se estropea.

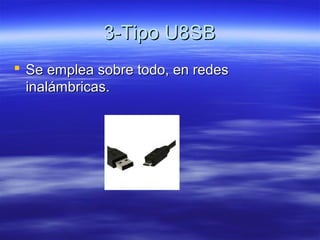

11. 3-Tipo U8SB3-Tipo U8SB
 Se emplea sobre todo, en redesSe emplea sobre todo, en redes
inalámbricas.inalámbricas.

12. 4-Tipo PCMCIA4-Tipo PCMCIA
 Se utiliza en ordenadores portatilesSe utiliza en ordenadores portatiles
antiguos, por ejemplo.antiguos, por ejemplo.

13. CONECTADOR (HUB)CONECTADOR (HUB)
 Actúa como un simple enlace, transmitiendo los datos por todos susActúa como un simple enlace, transmitiendo los datos por todos sus
puertos. El concentrador que vemos en la imagen admite hasta cuatropuertos. El concentrador que vemos en la imagen admite hasta cuatro
equipos conectados directamente.equipos conectados directamente.

14. Conmutador (switch)Conmutador (switch)
 Lee la información que le llega y la redirige solamente al equipo queLee la información que le llega y la redirige solamente al equipo que
tiene que recibirla; no a todos los que forman la red. En este caso, lostiene que recibirla; no a todos los que forman la red. En este caso, los
datos pasan del equipo 1 al 2 solamente.datos pasan del equipo 1 al 2 solamente.
1
2

15. RouterRouter
 Comunica redes entre sí. Por ejemplo, permite conectar nuestra red a Internet.Comunica redes entre sí. Por ejemplo, permite conectar nuestra red a Internet.
Determina qué datos salen de la red de área local y hacia dónde, y qué otrosDetermina qué datos salen de la red de área local y hacia dónde, y qué otros
datos se deben quedar dentro, pues van dirigidos a equipos de la propia red.datos se deben quedar dentro, pues van dirigidos a equipos de la propia red.
En ocasiones elEn ocasiones el routerrouter actúa también como conectador.actúa también como conectador.
Conectador
Router
Conectador
Servidor

16. PuentePuente
Permite dividir una red en distintos segmentos o unir dos redes que
emplean un mismo sistema (protocolo) de comunicación , para facilitar
la gestión y disminuir el tráfico , sobre todo en redes muy grandes.

17. Punto de accesoPunto de acceso
Es un tipo de puente. Permite, por ejemplo, conectar entre sí una red
inalámbrica y una cableada. Podemos decir que es <<el
concentrador>> empleado en redes inalámbricas.

18. RepetidorRepetidor
Repite y amplifica la señal para ampliar el alcance. Por ejemplo, para
conseguir que una red inalámbrica llegue más lejos.

19. PasarelaPasarela
Es un tipo de puente <<inteligente>> que une dos redes con distintas
tecnologías. Por ejemplo, una red de cable coaxial y una Ethernet.
Puede ser de tipo hardware( a veces incluido dentro de un cable-
módem, por ejemplo) o software.

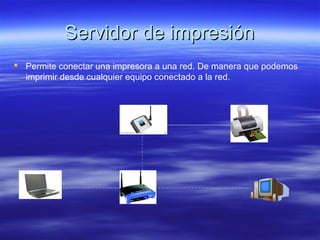

20. Servidor de impresiónServidor de impresión
 Permite conectar una impresora a una red. De manera que podemos
imprimir desde cualquier equipo conectado a la red.

21. Dirección IPDirección IP
Inicio - ejecutar - CMD - ipconfig

22. Grupo de trabajoGrupo de trabajo
 Inicio – panel de control – sistema - Nombre

23. CONFIGURACION DE UNACONFIGURACION DE UNA
CONEXIÓN DE RED AUTOMATICACONEXIÓN DE RED AUTOMATICA
 Puede hacer que la configuración IP se asigne automáticamente si su
red es compatible con este recurso. De lo contrario, necesita consultar
con el administrador de la red cuál es la configuración IP apropiada.

24. Medios de difusión de datosMedios de difusión de datos
 Las redes LAN emplean diferentes medios para transmitir los datos. Los
aspectos a tener en cuenta son la capacidad para transmitir una gran cantidad
de datos, la fiabilidad y la seguridad, es decir, la capacidad para limitar el
acceso a intrusos. Los más habituales son:
 El cable de cobre par de trenzado.
 El cable coaxial.
 El cable de fibra óptica.
 El medio inalámbrico

25. El cable de cobre par de trenzadoEl cable de cobre par de trenzado
 Está basado en la tecnología Ethernet, con conectores RJ45. Es fácil
de usar, por lo que es empleado en redes domesticas y en empresas.
La información se transmite mediante impulsos electrónicos por los
cables. El estándar mas utilizado es el cable de par trenzado de
categoría 6 (2003) que permite velocidades de transmisión de datos
de hasta 1 GB/s. Estándar 802.3ab.

26. El cable coaxialEl cable coaxial
 Tiene un núcleo de cobre rodeado por una capa aislante y una maya
metálica para evitar interferencias. Como en el caso de par trenzado,
se transmiten impulsos eléctricos por los cables. Este cable no se usa
demasiado en grandes redes.

27. El cable de fibra ópticaEl cable de fibra óptica
 La información se transmite mediante pequeños impulsos de luz. Es el
medio mas rápido, pero también el mas caro. Se usa en instalaciones
científicas de vanguardia, por ejemplo.

28. El medio inalámbricoEl medio inalámbrico
 La tecnología mas empleada es wifi (Wireless Fidelity). La información
se transmite por medio de ondas de radio. El estándar mas empleado
es 802.11g, que permite transferir datos a una velocidad de hasta
54Mb/s.

29. Redes cableadasRedes cableadas
Conectamos cada equipo a
la red mediante una tarjeta
de red.
Si conectamos un servidor de
impresión a una impresora y al
conectador, podremos utilizar la
impresora desde cualquier equipo
acoplado a la red.
Un software gestiona la
red.
Los cables de red unen
los equipos de red entre
sí y con el router,
concentrador..
Un conectador, router, o switch canaliza la
información de la red. Con él podemos
crear una red de cable de varios
ordenadores conectados entre si. Si
acoplamos en un modem, podemos tener
salida a Internet.

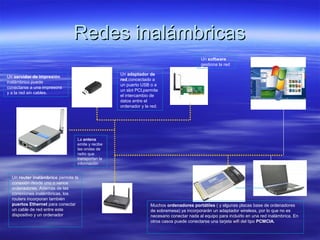

30. Redes inalámbricasRedes inalámbricas
Un adaptador de
red,concectado a
un puerto USB o a
un slot PCI,permite
el intercambio de
datos entre el
ordenador y la red.
Un servidor de impresión
inalámbrico puede
conectarse a una impresora
y a la red sin cables.
Un software
gestiona la red
Un router inalámbrico permite la
conexión desde uno o varios
ordenadores. Además de las
conexiones inalámbricas, los
routers incorporan también
puertos Ethernet para conectar
un cable de red entre este
dispositivo y un ordenador
Muchos ordenadores portátiles ( y algunas placas base de ordenadores
de sobremesa) ya incorporarán un adaptador wireless, por lo que no es
necesario conectar nada al equipo para incluirlo en una red inalámbrica. En
otros casos puede conectarse una tarjeta wifi del tipo PCMCIA.
La antena
emite y recibe
las ondas de
radio que
transportan la
información

31. Red DomesticaRed Domestica
RJ11 RJ45
Router ADSL

32. Dirección MACDirección MAC
 Para que un ordenador pueda conectarse a una red necesita disponer
de un dispositivo que <<traduzca>> las órdenes que se intercambian
entre el ordenador y el medio : cable, fibra o medio inalámbrico. De
esto se encarga el adaptador de red.
A cada adaptador de red se le asigna de fábrica un número o
dirección MAC (Media Acess Control) que lo identifica de forma
unívoca. Es decir, ninguna tarjeta de red, sea del tipo que sea, puede
tener una dirección MAC igual a otra. Esta dirección MAC puede
emplearse, por ejemplo , para filtrar los equipos que tienen permiso
para conectarse a una red inalámbrica.

33. Protocolos de comunicaciónProtocolos de comunicación
 Aunque un ordenador disponga de tarjeta Ethernet no estamos
seguros de que pueda conectarse a una red. Necesitamos indicarle
qué lenguaje debe emplear para comunicarse con el resto de los
dispositivos de la red: otros ordenadores, conmutadores, router,
impresoras , etc. El protocolo TCP/IP es el más utilizado para
configurar una LAN. Como ya sabes, TCP/IP es el más utilizado para
configurar LAN. Como ya sabes, TCP/IP es también conocido como el
protocolo de Internet.

34. Direcciones IPDirecciones IP
 Una dirección IP está compuesta de cuatro octetos de números
binarios. Estos octetos se suelen representar en numeración decimal
para facilitar su utilización. Por ejemplo, a la dirección IP en
numeración decimal:
192.168.1.24
le corresponde la dirección en binario:
11000000.10101000.00000001.00011000

35. Direcciones IPDirecciones IP
Lo que más nos interesa a la hora de configurar una red de ordenadores
es conocer cómo se identifica cada equipo de la red y qué parámetros
debemos establecer para que la comunicación sea perfecta. Cualquier
dispositivo de red requiere tener configurados , al menos, dos
parámetros.
 Dirección IP: corresponde a la dirección del equipo dentro de
la red. Se compone de dos partes: la dirección de red y la
dirección de host.
Un host es cualquier dispositivo conectado a una red
 Máscara de subred: se trata de otro conjunto de cuatro octetos
binarios que indican qué parte de la dirección IP del equipo
corresponde a la red y cuál al ordenador

36. Resolver problemas en redResolver problemas en red
1. Accede a las propiedades de la conexión
en el área de notificación al conectarte. Si
aparece desconectado se trata con toda
probabilidad de un fallo físico.

37. Resolver problemas en redResolver problemas en red
 Ejecuta ipconfig/all. Este comando te ofrece una información completa
de la configuración de tarjeta de red. En caso de que ofrezca una
dirección IP fuera del rango de direcciones de la red, se debe a que
está mal configurada la dirección IP estática o que no ha recibido una
dirección IP dinámica a través del servidor de DHCP.

38. Diagrama para localizar averías enDiagrama para localizar averías en
la red.la red.


39. ROUTERROUTER

40. ROUTERROUTER
