Una red informática conecta varios dispositivos para compartir datos y recursos. Las redes se clasifican en LAN (red de área local como una oficina), MAN (red metropolitana como una ciudad), y WAN (red extensa como Internet). Los dispositivos físicos necesarios para una red LAN incluyen tarjetas de red, routers, switches, puntos de acceso inalámbricos y repetidores. La configuración de una red requiere ajustar la IP, máscara de subred, puerta de enlace y otros parámetros.

1. Redes informáticas
Dakota. 4ºA.

2. Índice
• ¿Qué es una red informática?
• Tipos de redes
• Red LAN.
• Dispositivos físicos necesarios: Tarjeta de red.
• Dispositivos físicos necesarios: Router.
• Dispositivos físicos necesarios: Conmutador switch o concentrador (Hub).
• Diferencias entre el conmutador y el concentrador.
• Dispositivos físicos necesarios: Punto de acceso o punto de acceso inalámbrico
• Dispositivos físicos necesarios: Punto de acceso o punto de acceso inalámbrico
• Dispositivos físicos necesarios: Repetidor.
• Formas de conexión.
• Esquema de conexiones
• Cables
• Cables (II)
• ¿Cuál es la IP del ordenador?
• Máscara de subred
• Servidores DNS
• Puerta de enlace
• Dirección MAC
• ¿Cómo se configura una red manualmente?
• Compartir recursos

3. ¿Qué es una red informática?
• Es un sistema formado por varios equipos
que pueden compartir datos, hardware o
software.

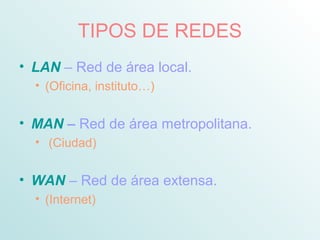

4. TIPOS DE REDES
• LAN – Red de área local.
• (Oficina, instituto…)
• MAN – Red de área metropolitana.
• (Ciudad)
• WAN – Red de área extensa.
• (Internet)

5. RED LAN
• Dispositivos hardware necesarios
y configuración.

6. Dispositivos físicos necesarios
(Hardware)

7. Tarjeta de red
• Dispositivo físico que permite establecer
la comunicación entre los diferentes
elementos de la red.

8. Router
• Dispositivo que conecta redes
informáticas y determina la ruta que
deben seguir los mensajes.

9. Conmutador switch o concentrador
(Hub)
• Permiten ampliar la red y conectar
múltiples dispositivos.

10. Diferencias entre el conmutador y
el concentrador.
• El Hub (concentrador) transmite los datos
a todos los equipos y el Switch
(conmutador) lee la información que le
llega y la redirige solamente al equipo que
tiene que recibirla.

11. Punto de acceso o punto de
acceso inalámbrico:
• Permite conectar entre sí una red
inalámbrica y una cableada. Permite
ampliar el campo de cobertura del router.

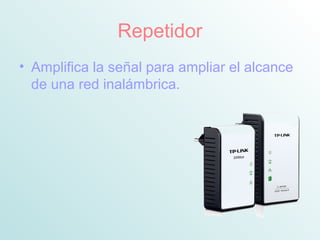

12. Repetidor
• Amplifica la señal para ampliar el alcance
de una red inalámbrica.

13. Formas de conexión
• Hay diferentes formas de conectar los
equipos (bus, anillo…)
• Normalmente se conectan en estrella.

15. Cable
• En las redes LAN normalmente se utiliza
cable de cobre por trenzado con
conectores RJ-45.

16. • En redes informáticas también se utilizan
otros tipos de cables, como el coaxial o el
de fibra óptica.

17. ¿Cuál es la IP del ordenador?
– En Inicio > Accesorios > Símbolo del sistema,
introduces el comando “IPConfig”.
• Código binario:
00001010.10001000.00001100.11111100

18. Máscara de subred
• Es un conjunto de cuatro objetos binarios
que indican que parte de la dirección IP
corresponde a la red.
• Máscara de subred:
255.255.255 (0)
11111111 11111111 11111111 00000000

19. Servidores DNS
• Son ordenadores de la compañía que
identificamos con sus direcciones IP que
contienen bases de datos donde se
asocian las direcciones IP con sus
correspondientes nombres de dominio.

20. Puerta de enlace
• Es la dirección IP a través de la cual se
sale de la red local hacia el exterior. Suele
ser la del router.

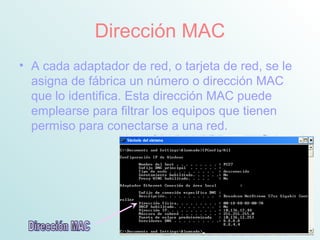

21. Dirección MAC
• A cada adaptador de red, o tarjeta de red, se le
asigna de fábrica un número o dirección MAC
que lo identifica. Esta dirección MAC puede
emplearse para filtrar los equipos que tienen
permiso para conectarse a una red.

22. ¿Cómo se configura una red
manualmente?
Nº de red que
identifica al
ordenador
dentro de la red.
Tres primeros
números iguales.
Indica que parte
de la dirección IP
corresponde a la
red.
La dirección
IP del router.
Los de la
compañía
Desde el panel de
control, accedemos a
conexiones de red y
después a conexión
de área local. Desde
ahí, accederemos a
las propiedades de
Protocolo Internet
(TCP/IP).

23. Compartir
• Para compartir recursos,
todos los ordenadores
tienen que estar en el
mismo grupo de trabajo y
tener el mismo nombre.
• Para compartir dicha
carpeta, hay que acceder a:
– Propiedades (de la carpeta) >
Compartir.
