Medios de transmisión

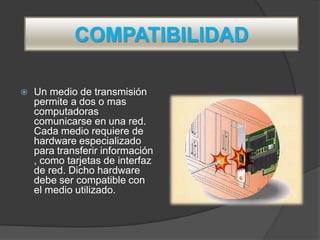

COMPATIBILIDAD

 Un medio de transmisión
permite a dos o mas
computadoras
comunicarse en una red.
Cada medio requiere de
hardware especializado
para transferir información
, como tarjetas de interfaz
de red. Dicho hardware
debe ser compatible con
el medio utilizado.

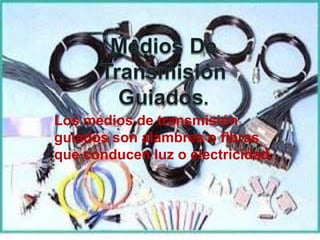

Los medios de transmisión
guiados son alambres o fibras
que conducen luz o electricidad.

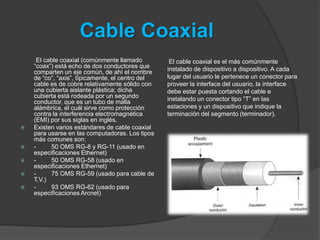

Cable Coaxial
El cable coaxial (comúnmente llamado El cable coaxial es el más comúnmente
“coax”) está echo de dos conductores que instalado de dispositivo a dispositivo. A cada
comparten un eje común, de ahí el nombre
de “co”, “axis”, típicamente, el centro del lugar del usuario le pertenece un conector para
cable es de cobre relativamente sólido con proveer la interface del usuario, la interface
una cubierta aislante plástica; dicha debe estar puesta cortando el cable e
cubierta está rodeada por un segundo instalando un conector tipo “T” en las
conductor, que es un tubo de malla
alámbrica, el cuál sirve como protección estaciones y un dispositivo que indique la
contra la interferencia electromagnética terminación del segmento (terminador).
(EMI) por sus siglas en inglés.
 Existen varios estándares de cable coaxial
para usarse en las computadoras. Los tipos
más comunes son:
 - 50 OMS RG-8 y RG-11 (usado en
especificaciones Ethernet)
 - 50 OMS RG-58 (usado en
especificaciones Ethernet)
 - 75 OMS RG-59 (usado para cable de
T.V.)
 - 93 OMS RG-62 (usado para
especificaciones Arcnet)

 INTERFERENCIA  RESISTENCIA
ELECTRICA
 Las señales eléctricas producidas por  Un cable coaxial esta clasificado según la cantidad
dispositivos cercanos pueden afectar las de resistencia que tiene el cable a la transmisión de
señales que se transfieren. señales eléctricas.

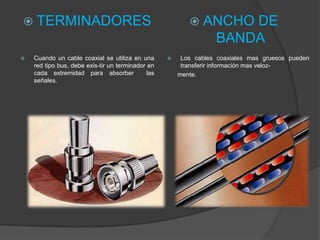

 TERMINADORES  ANCHO DE
BANDA
 Cuando un cable coaxial se utiliza en una  Los cables coaxiales mas gruesos pueden
red tipo bus, debe exis-tir un terminador en transferir información mas veloz-
cada extremidad para absorber las mente.
señales.

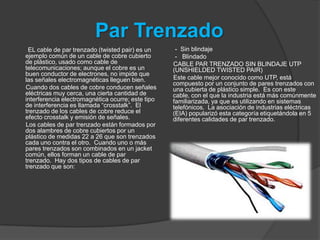

Par Trenzado
EL cable de par trenzado (twisted pair) es un - Sin blindaje
ejemplo común de un cable de cobre cubierto - Blindado
de plástico, usado como cable de CABLE PAR TRENZADO SIN BLINDAJE UTP
telecomunicaciones; aunque el cobre es un (UNSHIELDED TWISTED PAIR)
buen conductor de electrones, no impide que
las señales electromagnéticas lleguen bien. Este cable mejor conocido como UTP, está
compuesto por un conjunto de pares trenzados con
Cuando dos cables de cobre conducen señales una cubierta de plástico simple. Es con este
eléctricas muy cerca, una cierta cantidad de cable, con el que la industria está más comúnmente
interferencia electromagnética ocurre; este tipo familiarizada, ya que es utilizando en sistemas
de interferencia es llamada “crosstalk”. El telefónicos. La asociación de industrias eléctricas
trenzado de los cables de cobre reduce el (EIA) popularizó esta categoría etiquetándola en 5
efecto crosstalk y emisión de señales. diferentes calidades de par trenzado.
Los cables de par trenzado están formados por
dos alambres de cobre cubiertos por un
plástico de medidas 22 a 26 que son trenzados
cada uno contra el otro. Cuando uno o más
pares trenzados son combinados en un jacket
común, ellos forman un cable de par
trenzado. Hay dos tipos de cables de par
trenzado que son:

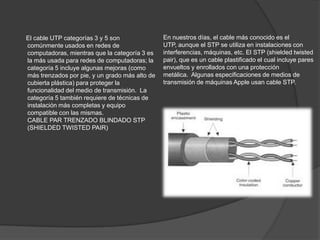

El cable UTP categorías 3 y 5 son En nuestros días, el cable más conocido es el
comúnmente usados en redes de UTP, aunque el STP se utiliza en instalaciones con
computadoras, mientras que la categoría 3 es interferencias, máquinas, etc. El STP (shielded twisted
la más usada para redes de computadoras; la pair), que es un cable plastificado el cual incluye pares
categoría 5 incluye algunas mejoras (como envueltos y enrollados con una protección
más trenzados por pie, y un grado más alto de metálica. Algunas especificaciones de medios de
cubierta plástica) para proteger la transmisión de máquinas Apple usan cable STP.
funcionalidad del medio de transmisión. La
categoría 5 también requiere de técnicas de
instalación más completas y equipo
compatible con las mismas.
CABLE PAR TRENZADO BLINDADO STP
(SHIELDED TWISTED PAIR)

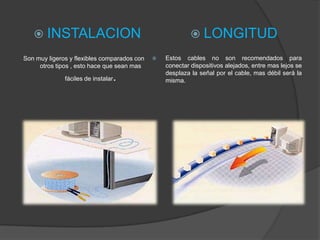

 INSTALACION  LONGITUD
Son muy ligeros y flexibles comparados con  Estos cables no son recomendados para
otros tipos , esto hace que sean mas conectar dispositivos alejados, entre mas lejos se
desplaza la señal por el cable, mas débil será la
fáciles de instalar . misma.

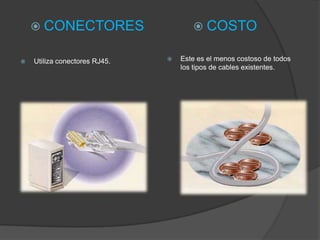

 CONECTORES  COSTO

 Utiliza conectores RJ45.  Este es el menos costoso de todos
los tipos de cables existentes.

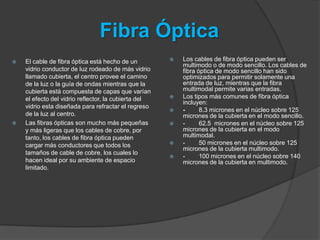

Fibra Óptica
 El cable de fibra óptica está hecho de un  Los cables de fibra óptica pueden ser
multimodo o de modo sencillo. Los cables de
vidrio conductor de luz rodeado de más vidrio fibra óptica de modo sencillo han sido
llamado cubierta, el centro provee el camino optimizados para permitir solamente una
de la luz o la guía de ondas mientras que la entrada de luz, mientras que la fibra
cubierta está compuesta de capas que varían multimodal permite varias entradas.
el efecto del vidrio reflector, la cubierta del  Los tipos más comunes de fibra óptica
incluyen:
vidrio esta diseñada para refractar el regreso
 - 8.3 micrones en el núcleo sobre 125
de la luz al centro. micrones de la cubierta en el modo sencillo.
 Las fibras ópticas son mucho más pequeñas  - 62.5 micrones en el núcleo sobre 125
y más ligeras que los cables de cobre, por micrones de la cubierta en el modo
tanto, los cables de fibra óptica pueden multimodal.
cargar más conductores que todos los  - 50 micrones en el núcleo sobre 125
micrones de la cubierta multimodo.
tamaños de cable de cobre, los cuales lo
 - 100 micrones en el núcleo sobre 140
hacen ideal por su ambiente de espacio micrones de la cubierta en multimodo.
limitado.

 Las distancias máximas obtenidas para redes  *(Fiber Data Distributed Interface: Interface
locales son de 2000 mts. de nodo a nodo sin de Datos Distribuidos por Fibra) es un
el uso de amplificadores. entre las principales estándar de transmisión a 100 Mbps
ventajas de la fibra óptica se encuentran: mediante fibra óptica.
 - Transmisión de voz, video y datos por
el mismo canal.
 - Aplicaciones de alta velocidad.
 - No genera señales eléctricas ó
magnéticas.
 - Inmune a interferencias y relámpagos.
 - Tiene un ancho de banda de 200 Mbps
 - Compatible con Ethernet, token ring y
FDDI *
 - Excelente tolerancia a factores
ambientales.
 - Ofrece la mayor capacidad de
adaptación a nuevas normas de rendimiento.

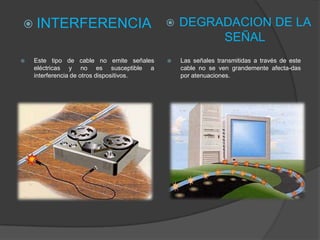

 INTERFERENCIA  DEGRADACION DE LA
SEÑAL
 Este tipo de cable no emite señales  Las señales transmitidas a través de este
eléctricas y no es susceptible a cable no se ven grandemente afecta-das
interferencia de otros dispositivos. por atenuaciones.

Los medios no guiados transmiten y reciben señales
electromagnéticas sin un conductor óptico o
eléctrico, técnicamente, la atmósfera de la tierra
provee el camino físico de datos para la mayoría de
las transmisiones inalámbricas, sin embargo, varias
formas de ondas electromagnéticas se usan para
transportar señales, las ondas electromagnéticas son
comúnmente referidas como medio; dichos medios
inalámbricos son los siguientes:

Radio – Frecuencias

 La opción de aspectos
electromagnéticos los cuales son
usualmente considerados como radio
frecuencia (RF) reside entre los 10
Khz hasta 1 GHz
 Características:
 - Ondas cortas de radio.
 - Alta frecuencia (VHF) televisión y
radio FM.
 - Frecuencia ultra-rápida (UHF) radio
y televisión.
 Las ondas de radio-
frecuencia, pueden ser transmitidas
direccionalmente, como lo hacen las
antenas típicas o emisiones
direccionales.

Micro-Ondas
Los sistemas de comunicación vía  Sistema de micro-ondas
micro-ondas existen de dos formas: satelitales
 - Sistemas terrestres. La idea de comunicación mediante el
 - Sistemas satelitales. uso de satélites se debe a Arthur C.
Sistemas de micro-ondas terrestres Clarke quien se basó en el trabajo
matemático y las ecuaciones de
 Típicamente usan antenas parabólicas Newton y de Kepler, y lo unió con
direccionales que requieren de un aplicaciones y tecnología existente en
camino no obstruido o una línea esa época (1940's). La propuesta de
directa a otras unidades. Las señales Clarke en 1945 se basaba en lo
de micro-ondas siguiente:
terrestres, comúnmente usan rangos
de frecuencia en bajos GHz que son
generados por un transceiver. Las
micro-ondas unen lo que comúnmente
es usado para ligar construcciones
separadas donde la instalación del
cable daría muchos problemas o sería
muy caro, sin embargo, el equipo de
micro-ondas terrestre requiere de
licencias para transmitir en algunas
frecuencias y requiere un costo
adicional por el tipo de uso, dicho
costo lo impone el gobierno a la
organización encargada.

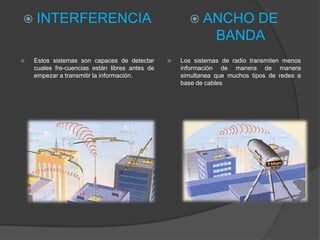

 INTERFERENCIA  ANCHO DE
BANDA
 Estos sistemas son capaces de detectar  Los sistemas de radio transmiten menos
cuales fre-cuencias están libres antes de información de manera de manera
empezar a transmitir la información. simultanea que muchos tipos de redes a
base de cables

Luz Infrarroja
 Las comunicaciones infrarrojas están  Aunque la comunicación infrarroja
basadas en el principio de la luz está basada en luz, utiliza pulsos para
infrarroja, que es una radiación transmitir datos. Estos pulsos varían
electromagnética cuya frecuencia la con respecto a los digitales en que
hace invisible al ojo humano, La luz mientras los anteriores son constantes
visible viaja en ases de luz que van durante un ciclo de reloj los pulsos
desde los 400 angstroms, violeta IrDA duran sólo una fracción del ciclo
oscuro, a 700 angstroms, rojo oscuro. básico de reloj o celda estándar de bit.
Las frecuencias del infrarrojo es de
700 a 1,000 angstroms. Conforme a
los estándares del IrDA la mayoría de
las computadoras personales y equipo
de comunicaciones se mantienen
entre los 850 y 900 ángstroms.

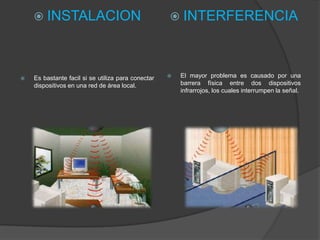

 INSTALACION  INTERFERENCIA

 Es bastante facil si se utiliza para conectar  El mayor problema es causado por una
dispositivos en una red de área local. barrera física entre dos dispositivos
infrarrojos, los cuales interrumpen la señal.

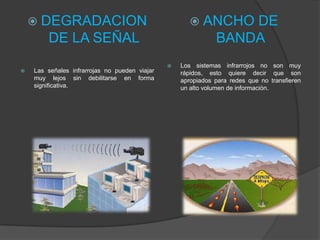

 DEGRADACION  ANCHO DE
DE LA SEÑAL BANDA
 Los sistemas infrarrojos no son muy
 Las señales infrarrojas no pueden viajar rápidos, esto quiere decir que son
muy lejos sin debilitarse en forma apropiados para redes que no transfieren
significativa. un alto volumen de información.

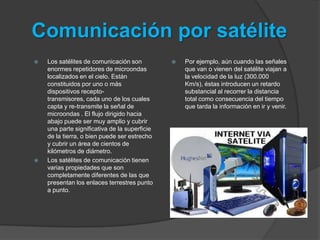

Comunicación por satélite
 Los satélites de comunicación son  Por ejemplo, aún cuando las señales
enormes repetidores de microondas que van o vienen del satélite viajan a
localizados en el cielo. Están la velocidad de la luz (300.000
constituidos por uno o más Km/s), éstas introducen un retardo
dispositivos recepto- substancial al recorrer la distancia
transmisores, cada uno de los cuales total como consecuencia del tiempo
capta y re-transmite la señal de que tarda la información en ir y venir.
microondas . El flujo dirigido hacia
abajo puede ser muy amplio y cubrir
una parte significativa de la superficie
de la tierra, o bien puede ser estrecho
y cubrir un área de cientos de
kilómetros de diámetro.
 Los satélites de comunicación tienen
varias propiedades que son
completamente diferentes de las que
presentan los enlaces terrestres punto
a punto.

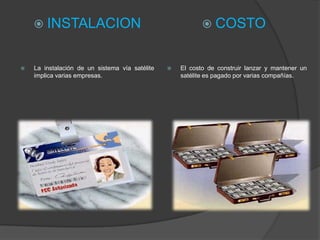

 INSTALACION  COSTO

 La instalación de un sistema vía satélite  El costo de construir lanzar y mantener un
implica varias empresas. satélite es pagado por varias compañías.

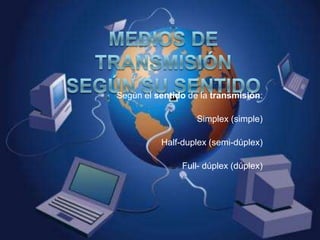

Según el sentido de la transmisión:

Simplex (simple)

Half-duplex (semi-dúplex)

Full- dúplex (dúplex)

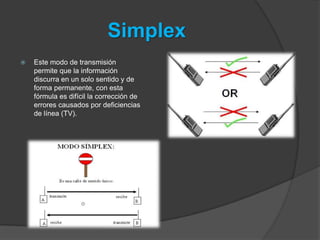

Simplex
 Este modo de transmisión
permite que la información
discurra en un solo sentido y de
forma permanente, con esta
fórmula es difícil la corrección de
errores causados por deficiencias
de línea (TV).

Half-Dúplex
 En este modo la transmisión fluye
cada vez, solo una de las dos
estaciones del enlace punto a
punto puede transmitir. Este
método también se denomina en
dos sentidos alternos (walkie-
talkie).

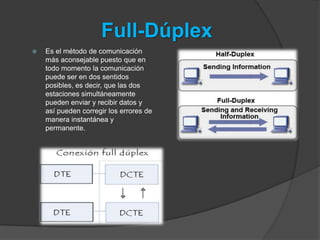

Full-Dúplex
 Es el método de comunicación
más aconsejable puesto que en
todo momento la comunicación
puede ser en dos sentidos
posibles, es decir, que las dos
estaciones simultáneamente
pueden enviar y recibir datos y
así pueden corregir los errores de
manera instantánea y
permanente.

Medios de transmisión

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Medios de transmisión

Medios de transmisión
