1. REDES LOCALES BASICO
ALBA LUZ PATIÑO FLOREZ
CODIGO 23324963
Grupo 301121_6
TUTOR
LEONARDO BERNAL ZAMORA
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA –UNAD
ESCUELA DE CIENCIAS BASICAS TECNOLOGIA E INGENIERIA
CEAD DUITAMA
2013

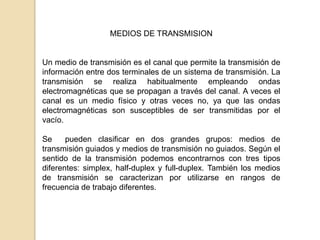

2. MEDIOS DE TRANSMISION
Un medio de transmisión es el canal que permite la transmisión de
información entre dos terminales de un sistema de transmisión. La
transmisión se realiza habitualmente empleando ondas
electromagnéticas que se propagan a través del canal. A veces el
canal es un medio físico y otras veces no, ya que las ondas
electromagnéticas son susceptibles de ser transmitidas por el
vacío.
Se pueden clasificar en dos grandes grupos: medios de
transmisión guiados y medios de transmisión no guiados. Según el
sentido de la transmisión podemos encontrarnos con tres tipos
diferentes: simplex, half-duplex y full-duplex. También los medios
de transmisión se caracterizan por utilizarse en rangos de
frecuencia de trabajo diferentes.

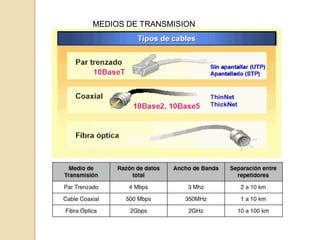

3. MEDIOS DE TRANSMISION
GUIADOS

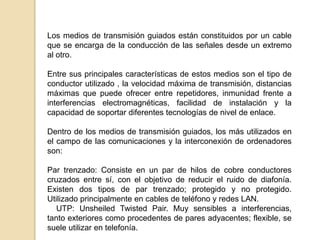

4. Los medios de transmisión guiados están constituidos por un cable
que se encarga de la conducción de las señales desde un extremo
al otro.
Entre sus principales características de estos medios son el tipo de
conductor utilizado , la velocidad máxima de transmisión, distancias
máximas que puede ofrecer entre repetidores, inmunidad frente a
interferencias electromagnéticas, facilidad de instalación y la
capacidad de soportar diferentes tecnologías de nivel de enlace.
Dentro de los medios de transmisión guiados, los más utilizados en
el campo de las comunicaciones y la interconexión de ordenadores
son:
Par trenzado: Consiste en un par de hilos de cobre conductores
cruzados entre sí, con el objetivo de reducir el ruido de diafonía.
Existen dos tipos de par trenzado; protegido y no protegido.
Utilizado principalmente en cables de teléfono y redes LAN.
UTP: Unsheiled Twisted Pair. Muy sensibles a interferencias,
tanto exteriores como procedentes de pares adyacentes; flexible, se
suele utilizar en telefonía.

5. STP: Shielded Twited Pair. Cada uno de los pares va envuelto
en una malla metálica y éstos a su vez, cubiertos por otra
malla haciendo el efecto de la jaula de Faraday; esto produce
menos diafonía interferencia y atenuación. sin embargo se
trata de un cable más rígido y caro que el UTP.
Cable coaxial: Se compone de un conductor, llamado núcleo,
y un mallazo externo separados por un aislante. Se utilizan
para transmisión de datos a alta velocidad a distancias de
varios kilómetros, cubren grandes distancias, con mayor
velocidad de transmisión y ancho de banda, así como la
conexión de un mayor número de terminales.
Fibra óptica: Empleado en redes de datos, conformada por un
hilo muy fino de material transparente, vidrio o materiales
plásticos por los que se envían pulsos de luz que representan
los datos a transmitir. Utilizadas ampliamente en las
telecomunicaciones, ya que permiten enviar gran cantidad de
datos, a gran distancia con una velocidad similar a la del radio
y superiores a las del cable convencional.

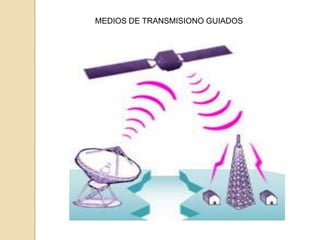

7. MEDIOS DE TRANSMISIONO GUIADOS

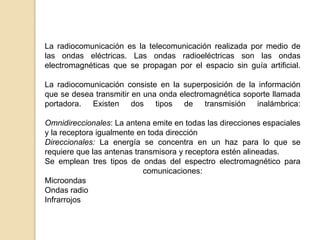

9. La radiocomunicación es la telecomunicación realizada por medio de
las ondas eléctricas. Las ondas radioeléctricas son las ondas
electromagnéticas que se propagan por el espacio sin guía artificial.
La radiocomunicación consiste en la superposición de la información
que se desea transmitir en una onda electromagnética soporte llamada
portadora. Existen dos tipos de transmisión inalámbrica:
Omnidireccionales: La antena emite en todas las direcciones espaciales
y la receptora igualmente en toda dirección
Direccionales: La energía se concentra en un haz para lo que se
requiere que las antenas transmisora y receptora estén alineadas.

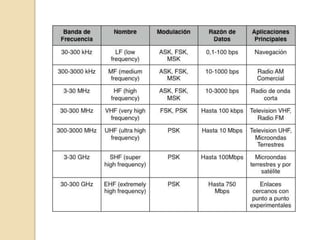

Se emplean tres tipos de ondas del espectro electromagnético para
comunicaciones:
Microondas
Ondas radio
Infrarrojos

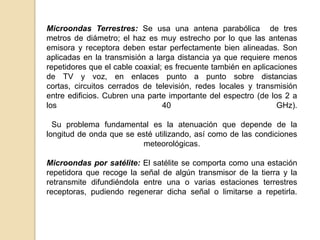

10. Microondas Terrestres: Se usa una antena parabólica de tres
metros de diámetro; el haz es muy estrecho por lo que las antenas
emisora y receptora deben estar perfectamente bien alineadas. Son
aplicadas en la transmisión a larga distancia ya que requiere menos
repetidores que el cable coaxial; es frecuente también en aplicaciones
de TV y voz, en enlaces punto a punto sobre distancias
cortas, circuitos cerrados de televisión, redes locales y transmisión
entre edificios. Cubren una parte importante del espectro (de los 2 a
los 40 GHz).
Su problema fundamental es la atenuación que depende de la
longitud de onda que se esté utilizando, así como de las condiciones
meteorológicas.
Microondas por satélite: El satélite se comporta como una estación
repetidora que recoge la señal de algún transmisor de la tierra y la
retransmite difundiéndola entre una o varias estaciones terrestres
receptoras, pudiendo regenerar dicha señal o limitarse a repetirla.

11. Con un rango de frecuencias entre 1 y 10 GHz, son utilizadas
en enlaces punto a punto entre estaciones terrestres
distantes, difusión de TV, telefonía y redes privadas.
Ondas de radio: Son omnidireccionales por lo que no
requieren de una antena; utilizan la banda comprendida entre
30MHz y 1 GHz, siendo más adecuadas para transmisiones
simultáneas. Sus características son reflexión directa, no
pueden atravesar obstáculos y rapidez de instalación.

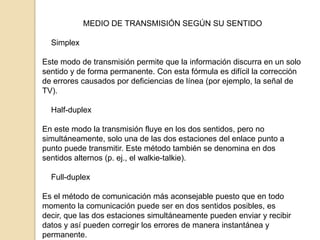

12. MEDIO DE TRANSMISIÓN SEGÚN SU SENTIDO
Simplex
Este modo de transmisión permite que la información discurra en un solo
sentido y de forma permanente. Con esta fórmula es difícil la corrección
de errores causados por deficiencias de línea (por ejemplo, la señal de
TV).
Half-duplex
En este modo la transmisión fluye en los dos sentidos, pero no
simultáneamente, solo una de las dos estaciones del enlace punto a
punto puede transmitir. Este método también se denomina en dos
sentidos alternos (p. ej., el walkie-talkie).
Full-duplex
Es el método de comunicación más aconsejable puesto que en todo
momento la comunicación puede ser en dos sentidos posibles, es
decir, que las dos estaciones simultáneamente pueden enviar y recibir
datos y así pueden corregir los errores de manera instantánea y
permanente.
