1. UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA UNAD
REDES LOCALES BASICO
TRABAJO COLABORATIVO 1
PRESENTADO POR:
PEDRO PABLO POLO
CÓDIGO: 19510480
TUTOR:
LEONARDO BERNAL ZAMORA
GRUPO: 16
SAN ANGEL MAGDALENA
OCTUBRE DEL 2013

2. MEDIOS DE
TRANSMISION

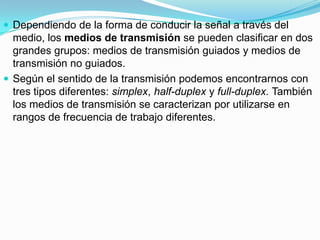

3.  Dependiendo de la forma de conducir la señal a través del
medio, los medios de transmisión se pueden clasificar en dos
grandes grupos: medios de transmisión guiados y medios de
transmisión no guiados.
 Según el sentido de la transmisión podemos encontrarnos con
tres tipos diferentes: simplex, half-duplex y full-duplex. También
los medios de transmisión se caracterizan por utilizarse en
rangos de frecuencia de trabajo diferentes.

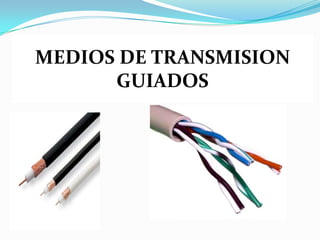

4. MEDIOS DE TRANSMISION
GUIADOS

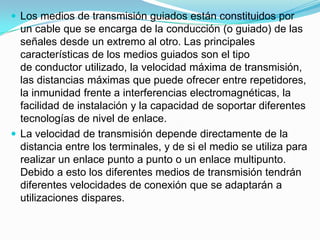

5.  Los medios de transmisión guiados están constituidos por
un cable que se encarga de la conducción (o guiado) de las
señales desde un extremo al otro. Las principales
características de los medios guiados son el tipo
de conductor utilizado, la velocidad máxima de transmisión,
las distancias máximas que puede ofrecer entre repetidores,
la inmunidad frente a interferencias electromagnéticas, la
facilidad de instalación y la capacidad de soportar diferentes
tecnologías de nivel de enlace.
 La velocidad de transmisión depende directamente de la
distancia entre los terminales, y de si el medio se utiliza para
realizar un enlace punto a punto o un enlace multipunto.
Debido a esto los diferentes medios de transmisión tendrán
diferentes velocidades de conexión que se adaptarán a
utilizaciones dispares.

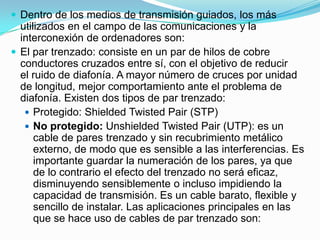

6.  Dentro de los medios de transmisión guiados, los más
utilizados en el campo de las comunicaciones y la
interconexión de ordenadores son:
 El par trenzado: consiste en un par de hilos de cobre
conductores cruzados entre sí, con el objetivo de reducir
el ruido de diafonía. A mayor número de cruces por unidad
de longitud, mejor comportamiento ante el problema de
diafonía. Existen dos tipos de par trenzado:
 Protegido: Shielded Twisted Pair (STP)
 No protegido: Unshielded Twisted Pair (UTP): es un
cable de pares trenzado y sin recubrimiento metálico
externo, de modo que es sensible a las interferencias. Es
importante guardar la numeración de los pares, ya que
de lo contrario el efecto del trenzado no será eficaz,
disminuyendo sensiblemente o incluso impidiendo la
capacidad de transmisión. Es un cable barato, flexible y
sencillo de instalar. Las aplicaciones principales en las
que se hace uso de cables de par trenzado son:

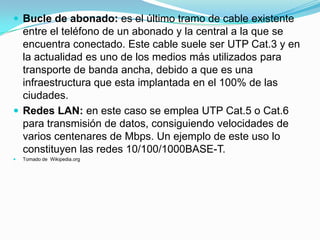

7.  Bucle de abonado: es el último tramo de cable existente
entre el teléfono de un abonado y la central a la que se
encuentra conectado. Este cable suele ser UTP Cat.3 y en
la actualidad es uno de los medios más utilizados para
transporte de banda ancha, debido a que es una
infraestructura que esta implantada en el 100% de las
ciudades.
 Redes LAN: en este caso se emplea UTP Cat.5 o Cat.6
para transmisión de datos, consiguiendo velocidades de
varios centenares de Mbps. Un ejemplo de este uso lo
constituyen las redes 10/100/1000BASE-T.

Tomado de Wikipedia.org

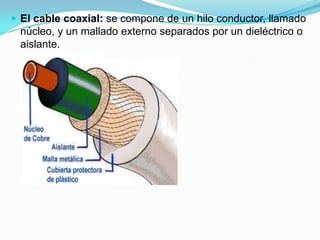

8.  El cable coaxial: se compone de un hilo conductor, llamado
núcleo, y un mallado externo separados por un dieléctrico o
aislante.

9.  La fibra óptica.
 Es un medio de transmisión empleado habitualmente
en redes de datos; un hilo muy fino de material
transparente, vidrio o materiales plásticos, por el que se
envían pulsos de luz que representan los datos a transmitir.

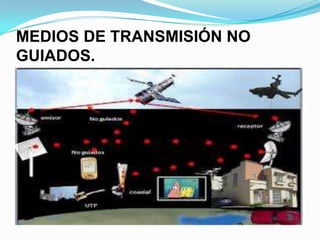

10. MEDIOS DE TRANSMISIÓN NO
GUIADOS.

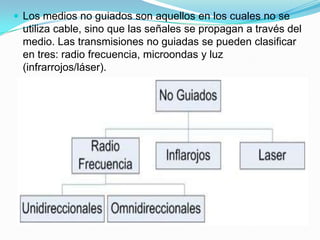

11.  Los medios no guiados son aquellos en los cuales no se
utiliza cable, sino que las señales se propagan a través del
medio. Las transmisiones no guiadas se pueden clasificar
en tres: radio frecuencia, microondas y luz
(infrarrojos/láser).

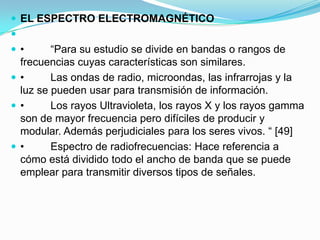

12.  EL ESPECTRO ELECTROMAGNÉTICO

•
“Para su estudio se divide en bandas o rangos de
frecuencias cuyas características son similares.
•
Las ondas de radio, microondas, las infrarrojas y la
luz se pueden usar para transmisión de información.
•
Los rayos Ultravioleta, los rayos X y los rayos gamma
son de mayor frecuencia pero difíciles de producir y
modular. Además perjudiciales para los seres vivos. “ [49]
•
Espectro de radiofrecuencias: Hace referencia a
cómo está dividido todo el ancho de banda que se puede
emplear para transmitir diversos tipos de señales.

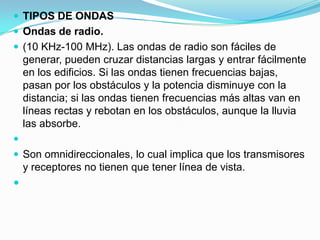

13.  TIPOS DE ONDAS
 Ondas de radio.
 (10 KHz-100 MHz). Las ondas de radio son fáciles de
generar, pueden cruzar distancias largas y entrar fácilmente
en los edificios. Si las ondas tienen frecuencias bajas,
pasan por los obstáculos y la potencia disminuye con la
distancia; si las ondas tienen frecuencias más altas van en
líneas rectas y rebotan en los obstáculos, aunque la lluvia
las absorbe.

 Son omnidireccionales, lo cual implica que los transmisores
y receptores no tienen que tener línea de vista.


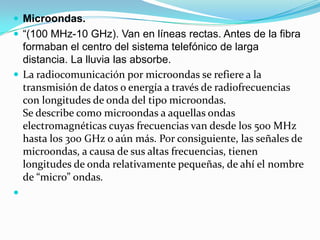

14.  Microondas.
 “(100 MHz-10 GHz). Van en líneas rectas. Antes de la fibra
formaban el centro del sistema telefónico de larga
distancia. La lluvia las absorbe.
 La radiocomunicación por microondas se refiere a la
transmisión de datos o energía a través de radiofrecuencias
con longitudes de onda del tipo microondas.
Se describe como microondas a aquellas ondas
electromagnéticas cuyas frecuencias van desde los 500 MHz
hasta los 300 GHz o aún más. Por consiguiente, las señales de
microondas, a causa de sus altas frecuencias, tienen
longitudes de onda relativamente pequeñas, de ahí el nombre
de “micro” ondas.


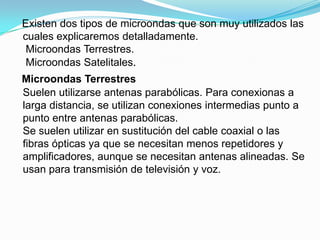

15. Existen dos tipos de microondas que son muy utilizados las
cuales explicaremos detalladamente.
Microondas Terrestres.
Microondas Satelitales.
Microondas Terrestres
Suelen utilizarse antenas parabólicas. Para conexionas a
larga distancia, se utilizan conexiones intermedias punto a
punto entre antenas parabólicas.
Se suelen utilizar en sustitución del cable coaxial o las
fibras ópticas ya que se necesitan menos repetidores y
amplificadores, aunque se necesitan antenas alineadas. Se
usan para transmisión de televisión y voz.

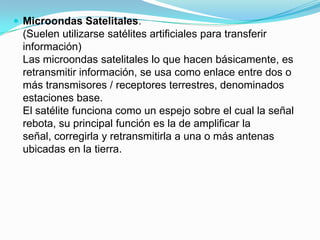

16.  Microondas Satelitales.
(Suelen utilizarse satélites artificiales para transferir
información)
Las microondas satelitales lo que hacen básicamente, es
retransmitir información, se usa como enlace entre dos o
más transmisores / receptores terrestres, denominados
estaciones base.
El satélite funciona como un espejo sobre el cual la señal
rebota, su principal función es la de amplificar la
señal, corregirla y retransmitirla a una o más antenas
ubicadas en la tierra.

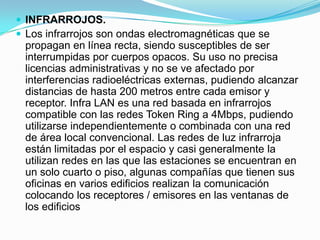

17.  INFRARROJOS.
 Los infrarrojos son ondas electromagnéticas que se
propagan en línea recta, siendo susceptibles de ser
interrumpidas por cuerpos opacos. Su uso no precisa
licencias administrativas y no se ve afectado por
interferencias radioeléctricas externas, pudiendo alcanzar
distancias de hasta 200 metros entre cada emisor y
receptor. Infra LAN es una red basada en infrarrojos
compatible con las redes Token Ring a 4Mbps, pudiendo
utilizarse independientemente o combinada con una red
de área local convencional. Las redes de luz infrarroja
están limitadas por el espacio y casi generalmente la
utilizan redes en las que las estaciones se encuentran en
un solo cuarto o piso, algunas compañías que tienen sus
oficinas en varios edificios realizan la comunicación
colocando los receptores / emisores en las ventanas de
los edificios
