1. Luis Arrufat 4ºA

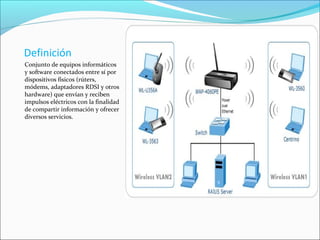

3. Definición
Conjunto de equipos informáticos
y software conectados entre sí por
dispositivos físicos (rúters,
módems, adaptadores RDSI y otros
hardware) que envían y reciben
impulsos eléctricos con la finalidad
de compartir información y ofrecer
diversos servicios.

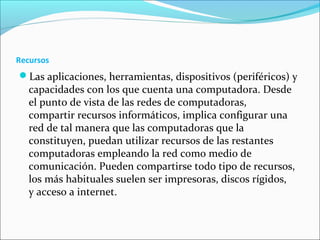

4. Recursos
Las aplicaciones, herramientas, dispositivos (periféricos) y
capacidades con los que cuenta una computadora. Desde
el punto de vista de las redes de computadoras,
compartir recursos informáticos, implica configurar una
red de tal manera que las computadoras que la
constituyen, puedan utilizar recursos de las restantes
computadoras empleando la red como medio de
comunicación. Pueden compartirse todo tipo de recursos,
los más habituales suelen ser impresoras, discos rígidos,
y acceso a internet.

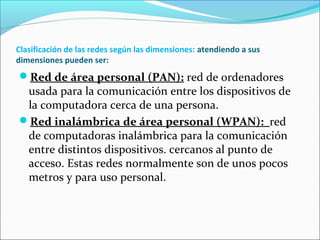

5. Clasificación de las redes según las dimensiones: atendiendo a sus
dimensiones pueden ser:
Red de área personal (PAN): red de ordenadores
usada para la comunicación entre los dispositivos de
la computadora cerca de una persona.
Red inalámbrica de área personal (WPAN): red
de computadoras inalámbrica para la comunicación
entre distintos dispositivos. cercanos al punto de
acceso. Estas redes normalmente son de unos pocos
metros y para uso personal.

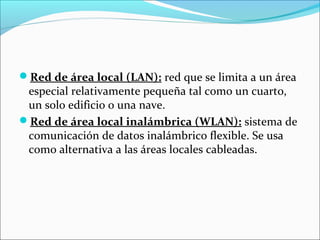

6. Red de área local (LAN): red que se limita a un área
especial relativamente pequeña tal como un cuarto,
un solo edificio o una nave.
Red de área local inalámbrica (WLAN): sistema de
comunicación de datos inalámbrico flexible. Se usa
como alternativa a las áreas locales cableadas.

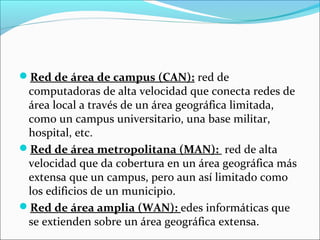

7. Red de área de campus (CAN): red de
computadoras de alta velocidad que conecta redes de
área local a través de un área geográfica limitada,
como un campus universitario, una base militar,
hospital, etc.
Red de área metropolitana (MAN): red de alta
velocidad que da cobertura en un área geográfica más
extensa que un campus, pero aun así limitado como
los edificios de un municipio.
Red de área amplia (WAN): edes informáticas que
se extienden sobre un área geográfica extensa.

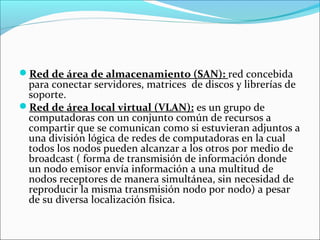

8. Red de área de almacenamiento (SAN): red concebida
para conectar servidores, matrices de discos y librerías de
soporte.
Red de área local virtual (VLAN): es un grupo de
computadoras con un conjunto común de recursos a
compartir que se comunican como si estuvieran adjuntos a
una división lógica de redes de computadoras en la cual
todos los nodos pueden alcanzar a los otros por medio de
broadcast ( forma de transmisión de información donde
un nodo emisor envía información a una multitud de
nodos receptores de manera simultánea, sin necesidad de
reproducir la misma transmisión nodo por nodo) a pesar
de su diversa localización física.

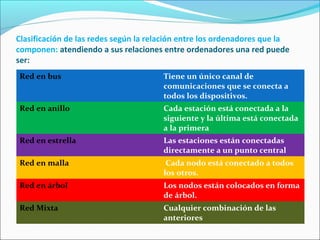

9. Clasificación de las redes según la relación entre los ordenadores que la
componen: atendiendo a sus relaciones entre ordenadores una red puede
ser:
Red en bus Tiene un único canal de
comunicaciones que se conecta a
todos los dispositivos.
Red en anillo Cada estación está conectada a la
siguiente y la última está conectada
a la primera
Red en estrella Las estaciones están conectadas
directamente a un punto central
Red en malla Cada nodo está conectado a todos
los otros.
Red en árbol Los nodos están colocados en forma
de árbol.
Red Mixta Cualquier combinación de las
anteriores

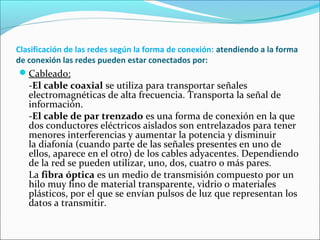

11. Clasificación de las redes según la forma de conexión: atendiendo a la forma
de conexión las redes pueden estar conectados por:
Cableado:
-El cable coaxial se utiliza para transportar señales
electromagnéticas de alta frecuencia. Transporta la señal de
información.
-El cable de par trenzado es una forma de conexión en la que
dos conductores eléctricos aislados son entrelazados para tener
menores interferencias y aumentar la potencia y disminuir
la diafonía (cuando parte de las señales presentes en uno de
ellos, aparece en el otro) de los cables adyacentes. Dependiendo
de la red se pueden utilizar, uno, dos, cuatro o más pares.
La fibra óptica es un medio de transmisión compuesto por un
hilo muy fino de material transparente, vidrio o materiales
plásticos, por el que se envían pulsos de luz que representan los
datos a transmitir.

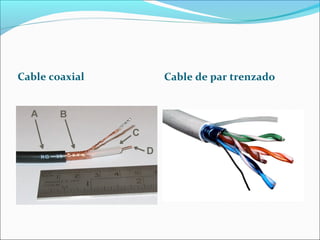

12. Cable coaxial Cable de par trenzado

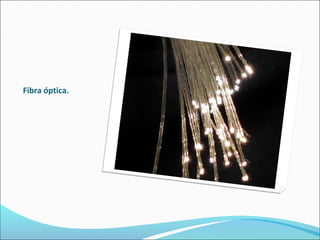

13. Fibra óptica.

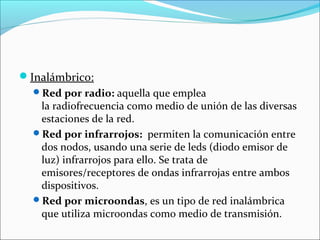

14. Inalámbrico:
Red por radio: aquella que emplea
la radiofrecuencia como medio de unión de las diversas
estaciones de la red.
Red por infrarrojos: permiten la comunicación entre
dos nodos, usando una serie de leds (diodo emisor de
luz) infrarrojos para ello. Se trata de
emisores/receptores de ondas infrarrojas entre ambos
dispositivos.
Red por microondas, es un tipo de red inalámbrica
que utiliza microondas como medio de transmisión.

17. Topologías típicas
Estrella: Las estaciones están conectadas
directamente.
Red en árbol: Los nodos están colocados en forma
de árbol.
 Dibujo en diapositiva 9.un punto central

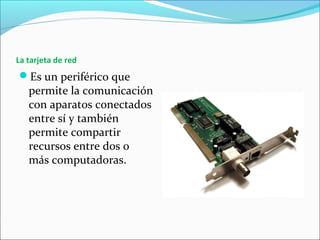

18. La tarjeta de red
Es un periférico que
permite la comunicación
con aparatos conectados
entre sí y también
permite compartir
recursos entre dos o
más computadoras.

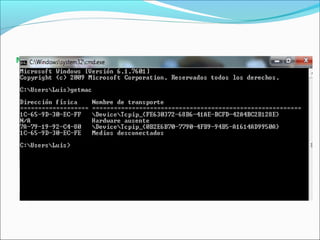

19. Mi tarjeta red

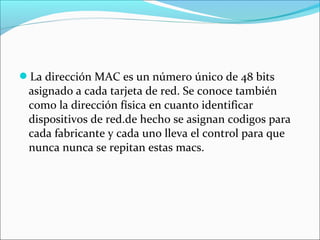

20. La dirección MAC es un número único de 48 bits
asignado a cada tarjeta de red. Se conoce también
como la dirección física en cuanto identificar
dispositivos de red.de hecho se asignan codigos para
cada fabricante y cada uno lleva el control para que
nunca nunca se repitan estas macs.

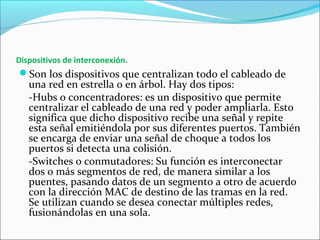

21. Dispositivos de interconexión.
Son los dispositivos que centralizan todo el cableado de
una red en estrella o en árbol. Hay dos tipos:
-Hubs o concentradores: es un dispositivo que permite
centralizar el cableado de una red y poder ampliarla. Esto
significa que dicho dispositivo recibe una señal y repite
esta señal emitiéndola por sus diferentes puertos. También
se encarga de enviar una señal de choque a todos los
puertos si detecta una colisión.

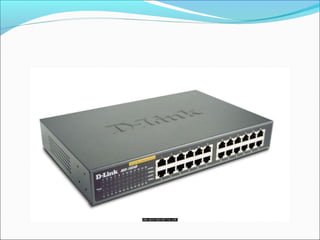

-Switches o conmutadores: Su función es interconectar
dos o más segmentos de red, de manera similar a los
puentes, pasando datos de un segmento a otro de acuerdo
con la dirección MAC de destino de las tramas en la red.
Se utilizan cuando se desea conectar múltiples redes,
fusionándolas en una sola.

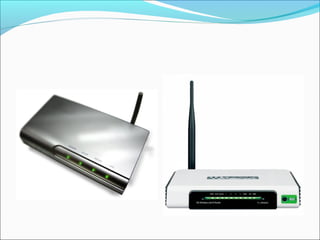

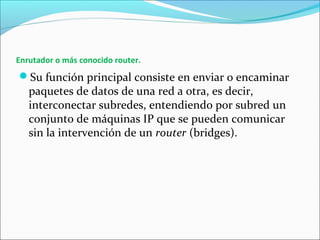

23. Enrutador o más conocido router.
Su función principal consiste en enviar o encaminar
paquetes de datos de una red a otra, es decir,
interconectar subredes, entendiendo por subred un
conjunto de máquinas IP que se pueden comunicar
sin la intervención de un router (bridges).

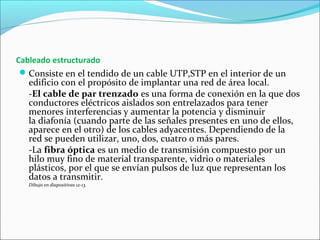

25. Cableado estructurado
Consiste en el tendido de un cable UTP,STP en el interior de un
edificio con el propósito de implantar una red de área local.
-El cable de par trenzado es una forma de conexión en la que dos
conductores eléctricos aislados son entrelazados para tener
menores interferencias y aumentar la potencia y disminuir
la diafonía (cuando parte de las señales presentes en uno de ellos,
aparece en el otro) de los cables adyacentes. Dependiendo de la
red se pueden utilizar, uno, dos, cuatro o más pares.
-La fibra óptica es un medio de transmisión compuesto por un
hilo muy fino de material transparente, vidrio o materiales
plásticos, por el que se envían pulsos de luz que representan los
datos a transmitir.
Dibujo en diapositivas 12-13.

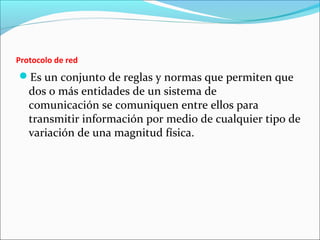

27. Protocolo de red
Es un conjunto de reglas y normas que permiten que
dos o más entidades de un sistema de
comunicación se comuniquen entre ellos para
transmitir información por medio de cualquier tipo de
variación de una magnitud física.

28. Protocolo TCP: Muchos programas dentro de una red
de datos compuesta por computadoras, pueden usar
TCP para crear conexiones entre ellos a través de las
cuales puede enviarse un flujo de datos. El protocolo
garantiza que los datos serán entregados en su
destino sin errores y en el mismo orden en que se
transmitieron. También proporciona un mecanismo
para distinguir distintas aplicaciones dentro de una
misma máquina, a través del concepto de puerto.

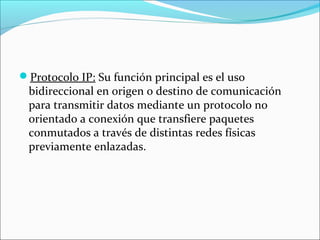

29. Protocolo IP: Su función principal es el uso
bidireccional en origen o destino de comunicación
para transmitir datos mediante un protocolo no
orientado a conexión que transfiere paquetes
conmutados a través de distintas redes físicas
previamente enlazadas.

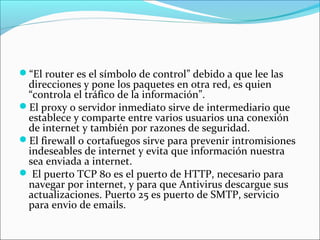

30. “El router es el símbolo de control” debido a que lee las
direcciones y pone los paquetes en otra red, es quien
“controla el tráfico de la información”.
El proxy o servidor inmediato sirve de intermediario que
establece y comparte entre varios usuarios una conexión
de internet y también por razones de seguridad.
El firewall o cortafuegos sirve para prevenir intromisiones
indeseables de internet y evita que información nuestra
sea enviada a internet.
 El puerto TCP 80 es el puerto de HTTP, necesario para
navegar por internet, y para que Antivirus descargue sus
actualizaciones. Puerto 25 es puerto de SMTP, servicio
para envio de emails.

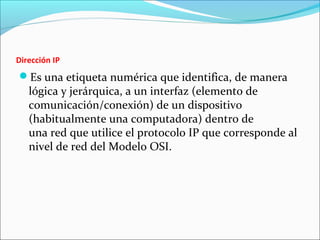

31. Dirección IP
Es una etiqueta numérica que identifica, de manera
lógica y jerárquica, a un interfaz (elemento de
comunicación/conexión) de un dispositivo
(habitualmente una computadora) dentro de
una red que utilice el protocolo IP que corresponde al
nivel de red del Modelo OSI.

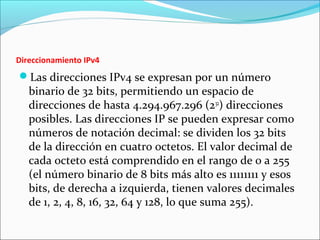

32. Direccionamiento IPv4
Las direcciones IPv4 se expresan por un número
binario de 32 bits, permitiendo un espacio de
direcciones de hasta 4.294.967.296 (232
) direcciones
posibles. Las direcciones IP se pueden expresar como
números de notación decimal: se dividen los 32 bits
de la dirección en cuatro octetos. El valor decimal de
cada octeto está comprendido en el rango de 0 a 255
(el número binario de 8 bits más alto es 11111111 y esos
bits, de derecha a izquierda, tienen valores decimales
de 1, 2, 4, 8, 16, 32, 64 y 128, lo que suma 255).

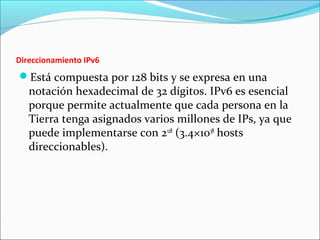

33. Direccionamiento IPv6
Está compuesta por 128 bits y se expresa en una
notación hexadecimal de 32 dígitos. IPv6 es esencial
porque permite actualmente que cada persona en la
Tierra tenga asignados varios millones de IPs, ya que
puede implementarse con 2128
(3.4×1038
hosts
direccionables).

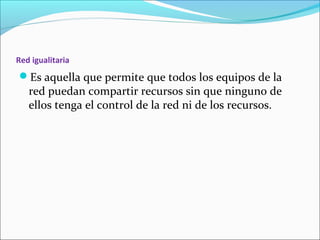

35. Red igualitaria
Es aquella que permite que todos los equipos de la
red puedan compartir recursos sin que ninguno de
ellos tenga el control de la red ni de los recursos.

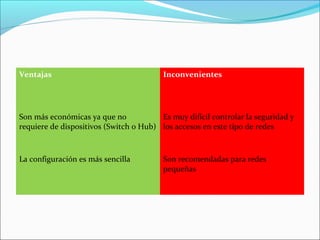

36. Ventajas Inconvenientes
Son más económicas ya que no
requiere de dispositivos (Switch o Hub)
Es muy difícil controlar la seguridad y
los accesos en este tipo de redes
La configuración es más sencilla Son recomendadas para redes
pequeñas

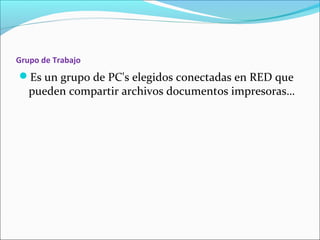

37. Grupo de Trabajo
Es un grupo de PC's elegidos conectadas en RED que
pueden compartir archivos documentos impresoras…

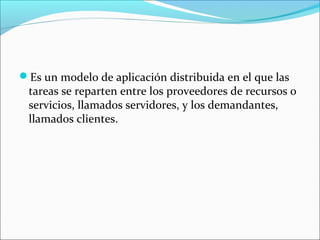

39. Es un modelo de aplicación distribuida en el que las
tareas se reparten entre los proveedores de recursos o
servicios, llamados servidores, y los demandantes,
llamados clientes.

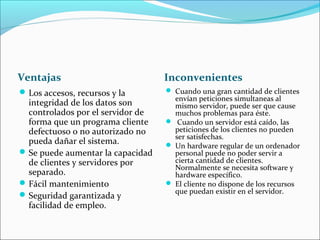

40. Ventajas Inconvenientes
Los accesos, recursos y la
integridad de los datos son
controlados por el servidor de
forma que un programa cliente
defectuoso o no autorizado no
pueda dañar el sistema.
Se puede aumentar la capacidad
de clientes y servidores por
separado.
Fácil mantenimiento
Seguridad garantizada y
facilidad de empleo.
 Cuando una gran cantidad de clientes
envían peticiones simultaneas al
mismo servidor, puede ser que cause
muchos problemas para éste.
 Cuando un servidor está caído, las
peticiones de los clientes no pueden
ser satisfechas.
 Un hardware regular de un ordenador
personal puede no poder servir a
cierta cantidad de clientes.
Normalmente se necesita software y
hardware específico.
 El cliente no dispone de los recursos
que puedan existir en el servidor.

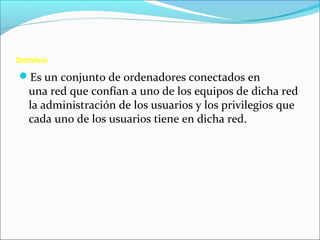

41. Dominio
Es un conjunto de ordenadores conectados en
una red que confían a uno de los equipos de dicha red
la administración de los usuarios y los privilegios que
cada uno de los usuarios tiene en dicha red.
