Este documento describe los conceptos básicos de las redes de computadoras. Define una red como un conjunto de equipos conectados que comparten información y recursos. Explica los tipos de redes según su alcance (PAN, LAN, MAN, WAN) y los dispositivos de interconexión comunes como repetidores, concentradores, puentes, conmutadores, enrutadores y pasarelas. También cubre conceptos clave como tarjetas de red, direcciones MAC, topologías de red y tipos de cableado.

3.  Es un conjunto de equipos
informáticos y software conectados
entre sí por medio de dispositivos
físicos que envían y reciben impulsos
eléctricos, ondas electromagnéticas o
cualquier otro medio para el transporte
de datos, con la finalidad de compartir
información, recursos y
ofrecer servicios.

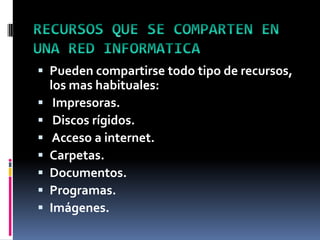

4.  Pueden compartirse todo tipo de recursos,
los mas habituales:
 Impresoras.
 Discos rígidos.
 Acceso a internet.
 Carpetas.
 Documentos.
 Programas.
 Imágenes.

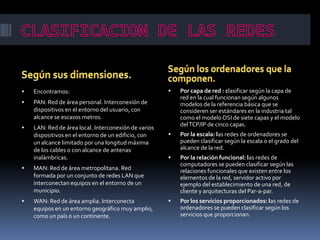

5.  Encontramos:
 PAN: Red de área personal. Interconexión de
dispositivos en el entorno del usuario, con
alcance se escasos metros.
 LAN: Red de área local. Interconexión de varios
dispositivos en el entorno de un edificio, con
un alcance limitado por una longitud máxima
de los cables o con alcance de antenas
inalámbricas.
 MAN: Red de área metropolitana. Red
formada por un conjunto de redes LAN que
interconectan equipos en el entorno de un
municipio.
 WAN: Red de área amplia. Interconecta
equipos en un entorno geográfico muy amplio,
como un país o un continente.
 Por capa de red : clasificar según la capa de
red en la cual funcionan según algunos
modelos de la referencia básica que se
consideren ser estándares en la industria tal
como el modelo OSI de siete capas y el modelo
delTCP/IP de cinco capas.
 Por la escala: las redes de ordenadores se
pueden clasificar según la escala o el grado del
alcance de la red.
 Por la relación funcional: las redes de
computadores se pueden clasificar según las
relaciones funcionales que existen entre los
elementos de la red, servidor activo por
ejemplo del establecimiento de una red, de
cliente y arquitecturas del Par-a-par.
 Por los servicios proporcionados: las redes de
ordenadores se pueden clasificar según los
servicios que proporcionan.

6.  Repetidor (Repeater)
 Concentrador (Hub)
 Puente (Bridge)
 Conmutador (Swich)
 Dispositivo de encadenamiento (Router)
 Pasarela (Gateway)

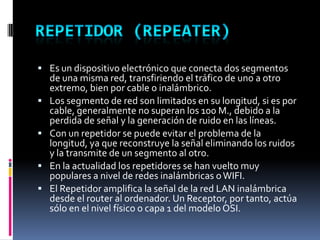

7.  Es un dispositivo electrónico que conecta dos segmentos
de una misma red, transfiriendo el tráfico de uno a otro
extremo, bien por cable o inalámbrico.
 Los segmento de red son limitados en su longitud, si es por
cable, generalmente no superan los 100 M., debido a la
perdida de señal y la generación de ruido en las líneas.
 Con un repetidor se puede evitar el problema de la
longitud, ya que reconstruye la señal eliminando los ruidos
y la transmite de un segmento al otro.
 En la actualidad los repetidores se han vuelto muy
populares a nivel de redes inalámbricas oWIFI.
 El Repetidor amplifica la señal de la red LAN inalámbrica
desde el router al ordenador. Un Receptor, por tanto, actúa
sólo en el nivel físico o capa 1 del modelo OSI.

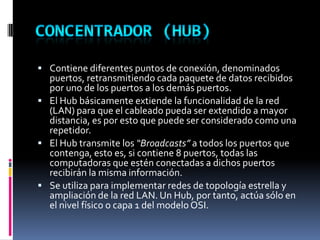

8.  Contiene diferentes puntos de conexión, denominados
puertos, retransmitiendo cada paquete de datos recibidos
por uno de los puertos a los demás puertos.
 El Hub básicamente extiende la funcionalidad de la red
(LAN) para que el cableado pueda ser extendido a mayor
distancia, es por esto que puede ser considerado como una
repetidor.
 El Hub transmite los “Broadcasts” a todos los puertos que
contenga, esto es, si contiene 8 puertos, todas las
computadoras que estén conectadas a dichos puertos
recibirán la misma información.
 Se utiliza para implementar redes de topología estrella y
ampliación de la red LAN. Un Hub, por tanto, actúa sólo en
el nivel físico o capa 1 del modelo OSI.

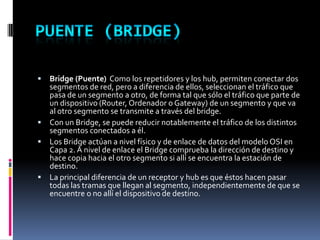

9.  Bridge (Puente) Como los repetidores y los hub, permiten conectar dos
segmentos de red, pero a diferencia de ellos, seleccionan el tráfico que
pasa de un segmento a otro, de forma tal que sólo el tráfico que parte de
un dispositivo (Router, Ordenador o Gateway) de un segmento y que va
al otro segmento se transmite a través del bridge.
 Con un Bridge, se puede reducir notablemente el tráfico de los distintos
segmentos conectados a él.
 Los Bridge actúan a nivel físico y de enlace de datos del modelo OSI en
Capa 2. A nivel de enlace el Bridge comprueba la dirección de destino y
hace copia hacia el otro segmento si allí se encuentra la estación de
destino.
 La principal diferencia de un receptor y hub es que éstos hacen pasar
todas las tramas que llegan al segmento, independientemente de que se
encuentre o no allí el dispositivo de destino.

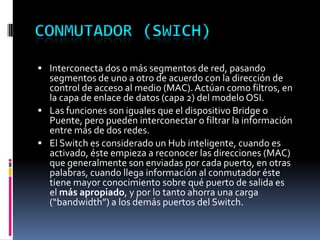

10.  Interconecta dos o más segmentos de red, pasando
segmentos de uno a otro de acuerdo con la dirección de
control de acceso al medio (MAC).Actúan como filtros, en
la capa de enlace de datos (capa 2) del modelo OSI.
 Las funciones son iguales que el dispositivo Bridge o
Puente, pero pueden interconectar o filtrar la información
entre más de dos redes.
 El Switch es considerado un Hub inteligente, cuando es
activado, éste empieza a reconocer las direcciones (MAC)
que generalmente son enviadas por cada puerto, en otras
palabras, cuando llega información al conmutador éste
tiene mayor conocimiento sobre qué puerto de salida es
el más apropiado, y por lo tanto ahorra una carga
(“bandwidth”) a los demás puertos del Switch.

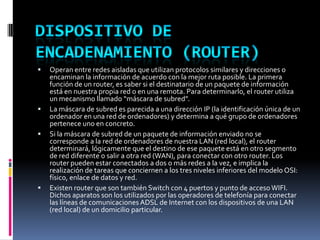

11.  Operan entre redes aisladas que utilizan protocolos similares y direcciones o
encaminan la información de acuerdo con la mejor ruta posible. La primera
función de un router, es saber si el destinatario de un paquete de información
está en nuestra propia red o en una remota. Para determinarlo, el router utiliza
un mecanismo llamado “máscara de subred”.

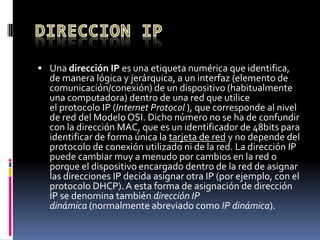

 La máscara de subred es parecida a una dirección IP (la identificación única de un
ordenador en una red de ordenadores) y determina a qué grupo de ordenadores
pertenece uno en concreto.
 Si la máscara de subred de un paquete de información enviado no se
corresponde a la red de ordenadores de nuestra LAN (red local), el router
determinará, lógicamente que el destino de ese paquete está en otro segmento
de red diferente o salir a otra red (WAN), para conectar con otro router. Los
router pueden estar conectados a dos o más redes a la vez, e implica la
realización de tareas que conciernen a los tres niveles inferiores del modelo OSI:
físico, enlace de datos y red.
 Existen router que son también Switch con 4 puertos y punto de acceso WIFI.
Dichos aparatos son los utilizados por las operadores de telefonía para conectar
las líneas de comunicaciones ADSL de Internet con los dispositivos de una LAN
(red local) de un domicilio particular.

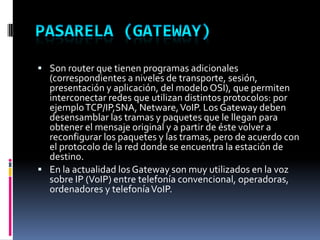

12.  Son router que tienen programas adicionales
(correspondientes a niveles de transporte, sesión,
presentación y aplicación, del modelo OSI), que permiten
interconectar redes que utilizan distintos protocolos: por
ejemploTCP/IP,SNA, Netware,VoIP. Los Gateway deben
desensamblar las tramas y paquetes que le llegan para
obtener el mensaje original y a partir de éste volver a
reconfigurar los paquetes y las tramas, pero de acuerdo con
el protocolo de la red donde se encuentra la estación de
destino.
 En la actualidad los Gateway son muy utilizados en la voz
sobre IP (VoIP) entre telefonía convencional, operadoras,
ordenadores y telefoníaVoIP.

14.  Consiste en conectar todas las
estaciones a un nodo común,
conocido con el nombre de
concentrador, Hub, Switch, Router,
Gateway, etc.
 Esta topología es una variante de la
topología en bus, el concentrador se
encarga de conmutar los datos entre
las distintas estaciones. Dependiendo
del elemento utilizado como nodo
(Hub, Router...) los datos llegan a
todas o sólo a la estación adecuada,
con el consiguiente ahorro de ancho
de banda de datos para el resto de
estaciones.
 En la actualidad es el sistema más
extendido.
 La topología en árbol aparece como
desarrollo de la interconexión de
varias topologías en estrella.
 ESTRELLA: - ÁRBOL:

15.  Una tarjeta de red o adaptador de red es
un periférico que permite la comunicación con
aparatos conectados entre sí y también permite
compartir recursos entre dos o
más computadoras. A las tarjetas de red también
se les llama NIC. Hay diversos tipos de
adaptadores en función del tipo de cableado o
arquitectura que se utilice pero actualmente el
más común es del tipo Ethernet utilizando una
interfaz o conector RJ-45.

17.  Dos PCs no pueden tener la misma MAC
(Media Access Control) porque la MAC es un
identificador único que cada fabricante de
tarjetas imprime en sus chips a la hora de
hacerlas.

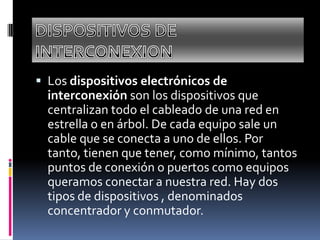

18.  Los dispositivos electrónicos de
interconexión son los dispositivos que
centralizan todo el cableado de una red en
estrella o en árbol. De cada equipo sale un
cable que se conecta a uno de ellos. Por
tanto, tienen que tener, como mínimo, tantos
puntos de conexión o puertos como equipos
queramos conectar a nuestra red. Hay dos
tipos de dispositivos , denominados
concentrador y conmutador.

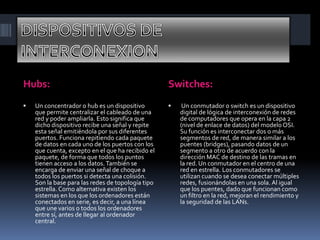

19. Hubs: Switches:
 Un concentrador o hub es un dispositivo
que permite centralizar el cableado de una
red y poder ampliarla. Esto significa que
dicho dispositivo recibe una señal y repite
esta señal emitiéndola por sus diferentes
puertos. Funciona repitiendo cada paquete
de datos en cada uno de los puertos con los
que cuenta, excepto en el que ha recibido el
paquete, de forma que todos los puntos
tienen acceso a los datos.También se
encarga de enviar una señal de choque a
todos los puertos si detecta una colisión.
Son la base para las redes de topología tipo
estrella. Como alternativa existen los
sistemas en los que los ordenadores están
conectados en serie, es decir, a una línea
que une varios o todos los ordenadores
entre sí, antes de llegar al ordenador
central.
 Un conmutador o switch es un dispositivo
digital de lógica de interconexión de redes
de computadores que opera en la capa 2
(nivel de enlace de datos) del modelo OSI.
Su función es interconectar dos o más
segmentos de red, de manera similar a los
puentes (bridges), pasando datos de un
segmento a otro de acuerdo con la
dirección MAC de destino de las tramas en
la red. Un conmutador en el centro de una
red en estrella. Los conmutadores se
utilizan cuando se desea conectar múltiples
redes, fusionándolas en una sola. Al igual
que los puentes, dado que funcionan como
un filtro en la red, mejoran el rendimiento y
la seguridad de las LANs.

20.  Al switch se le denomina puente multipuerto, así como el hub se denomina repetidor
multipuerto. La diferencia entre el hub y el switch es que los switches toman
decisiones basándose en las direcciones MAC y los hubs no toman ninguna decisión.
Como los switches son capaces de tomar decisiones, así hacen que la LAN sea mucho
más eficiente. Los switches hacen esto "conmutando" datos sólo desde el puerto al
cual está conectado el host correspondiente. A diferencia de esto, el hub envía datos
a través de todos los puertos de modo que todos los hosts deban ver y procesar
(aceptar o rechazar) todos los datos. Esto hace que la LAN sea mas lenta.
A primera vista los switches parecen a menudo similares a los hubs.Tanto los hubs
como los switches tienen varios puertos de conexión (pueden ser de 8, 12, 24 o 48, o
conectando 2 de 24 en serie), dado que una de sus funciones es la concentración de
conectividad (permitir que varios dispositivos se conecten a un punto de la red). La
diferencia entre un hub y un switch está dada por lo que sucede dentro de cada
dispositivo.El propósito del switch es concentrar la conectividad, haciendo que la
transmisión de datos sea más eficiente. Por el momento, piense en el switch como un
elemento que puede combinar la conectividad de un hub con la regulación de tráfico
de un puente en cada puerto. El switch conmuta paquetes desde los puertos (las
interfaces) de entrada hacia los puertos de salida, suministrando a cada puerto el
ancho de banda total.
Básicamente un Switch es un administrador inteligente del ancho de banda.

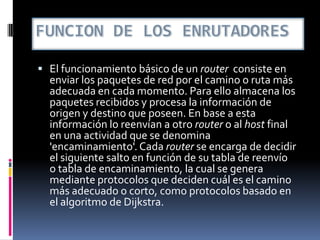

21.  El funcionamiento básico de un router consiste en
enviar los paquetes de red por el camino o ruta más
adecuada en cada momento. Para ello almacena los
paquetes recibidos y procesa la información de
origen y destino que poseen. En base a esta
información lo reenvían a otro router o al host final
en una actividad que se denomina
'encaminamiento'. Cada router se encarga de decidir
el siguiente salto en función de su tabla de reenvío
o tabla de encaminamiento, la cual se genera
mediante protocolos que deciden cuál es el camino
más adecuado o corto, como protocolos basado en
el algoritmo de Dijkstra.

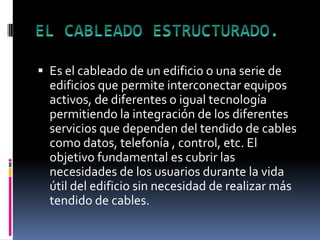

22.  Es el cableado de un edificio o una serie de
edificios que permite interconectar equipos
activos, de diferentes o igual tecnología
permitiendo la integración de los diferentes
servicios que dependen del tendido de cables
como datos, telefonía , control, etc. El
objetivo fundamental es cubrir las
necesidades de los usuarios durante la vida
útil del edificio sin necesidad de realizar más
tendido de cables.

23.  Esta consta de un filamento muy delgado (de 2
a 125 micrones) y flexible que basa su
funcionamiento en el envío de datos mediante
rayos ópticos (señales en base a la transmisión
de luz). La fibra óptica es la más cara pero la
más rápida y de mayor ancho de banda.
 En esta subdivisión se encuentran los siguientes:
 Cable UTP: Este está conformado por 4 pares de
cables, que suelen ser de cobre o de algún otro
material conductor.Tiene una aislación de PVC, pero
no tiene ningún tipo de malla para retener los campos
magnéticos.
 Cable FTP: Es exactamente igual al UTP con la
diferencia de que tiene un apantallamiento global
para protecciones contra campos magnéticos externo.
 Cable STP:También es exactamente igual al UTP con
la diferencia de que tiene una malla global (como el
FTP), más 4 apantallamientos para cada par de cables
trenzados.

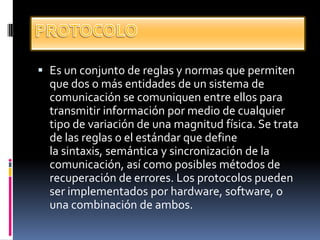

25.  Es un conjunto de reglas y normas que permiten
que dos o más entidades de un sistema de
comunicación se comuniquen entre ellos para
transmitir información por medio de cualquier
tipo de variación de una magnitud física. Se trata
de las reglas o el estándar que define
la sintaxis, semántica y sincronización de la
comunicación, así como posibles métodos de
recuperación de errores. Los protocolos pueden
ser implementados por hardware, software, o
una combinación de ambos.

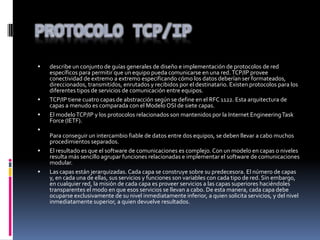

26.  describe un conjunto de guías generales de diseño e implementación de protocolos de red
específicos para permitir que un equipo pueda comunicarse en una red.TCP/IP provee
conectividad de extremo a extremo especificando cómo los datos deberían ser formateados,
direccionados, transmitidos, enrutados y recibidos por el destinatario. Existen protocolos para los
diferentes tipos de servicios de comunicación entre equipos.
 TCP/IP tiene cuatro capas de abstracción según se define en el RFC 1122. Esta arquitectura de
capas a menudo es comparada con el Modelo OSI de siete capas.
 El modeloTCP/IP y los protocolos relacionados son mantenidos por la Internet EngineeringTask
Force (IETF).

Para conseguir un intercambio fiable de datos entre dos equipos, se deben llevar a cabo muchos
procedimientos separados.
 El resultado es que el software de comunicaciones es complejo. Con un modelo en capas o niveles
resulta más sencillo agrupar funciones relacionadas e implementar el software de comunicaciones
modular.
 Las capas están jerarquizadas. Cada capa se construye sobre su predecesora. El número de capas
y, en cada una de ellas, sus servicios y funciones son variables con cada tipo de red. Sin embargo,
en cualquier red, la misión de cada capa es proveer servicios a las capas superiores haciéndoles
transparentes el modo en que esos servicios se llevan a cabo. De esta manera, cada capa debe
ocuparse exclusivamente de su nivel inmediatamente inferior, a quien solicita servicios, y del nivel
inmediatamente superior, a quien devuelve resultados.

27.  Significa que el router local lee las direcciones
y si es necesario pone los paquetes en otra
red.

28.  Sirve para establecer y compartir entre varios
usuarios una única conexión de internet y

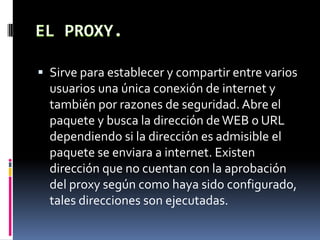

también por razones de seguridad. Abre el
paquete y busca la dirección deWEB o URL
dependiendo si la dirección es admisible el
paquete se enviara a internet. Existen
dirección que no cuentan con la aprobación
del proxy según como haya sido configurado,
tales direcciones son ejecutadas.

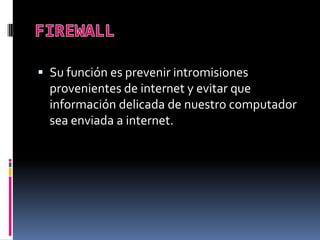

29.  Su función es prevenir intromisiones
provenientes de internet y evitar que
información delicada de nuestro computador
sea enviada a internet.

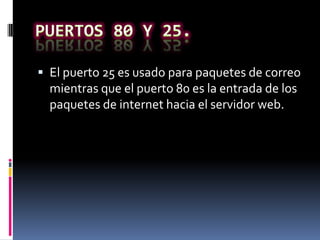

30.  El puerto 25 es usado para paquetes de correo
mientras que el puerto 80 es la entrada de los
paquetes de internet hacia el servidor web.

31.  Una dirección IP es una etiqueta numérica que identifica,
de manera lógica y jerárquica, a un interfaz (elemento de
comunicación/conexión) de un dispositivo (habitualmente
una computadora) dentro de una red que utilice
el protocolo IP (Internet Protocol ), que corresponde al nivel
de red del Modelo OSI. Dicho número no se ha de confundir
con la dirección MAC, que es un identificador de 48bits para
identificar de forma única la tarjeta de red y no depende del
protocolo de conexión utilizado ni de la red. La dirección IP
puede cambiar muy a menudo por cambios en la red o
porque el dispositivo encargado dentro de la red de asignar
las direcciones IP decida asignar otra IP (por ejemplo, con el
protocolo DHCP).A esta forma de asignación de dirección
IP se denomina también dirección IP
dinámica (normalmente abreviado como IP dinámica).

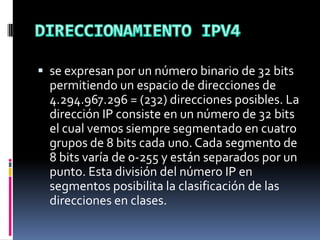

32.  se expresan por un número binario de 32 bits
permitiendo un espacio de direcciones de
4.294.967.296 = (232) direcciones posibles. La
dirección IP consiste en un número de 32 bits
el cual vemos siempre segmentado en cuatro
grupos de 8 bits cada uno. Cada segmento de
8 bits varía de 0-255 y están separados por un
punto. Esta división del número IP en
segmentos posibilita la clasificación de las
direcciones en clases.

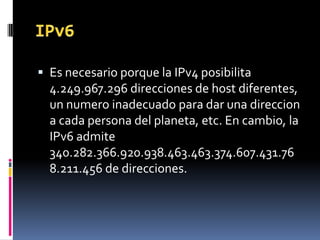

33.  Es necesario porque la IPv4 posibilita
4.249.967.296 direcciones de host diferentes,
un numero inadecuado para dar una direccion
a cada persona del planeta, etc. En cambio, la
IPv6 admite
340.282.366.920.938.463.463.374.607.431.76
8.211.456 de direcciones.

35.  Son fáciles de instaurar y
configurar. No necesitan
administrador.
 Coste bajo pues no hace falta
equipo de altas prestaciones.
 Si falla un equipo solo afecta
a sus recursos no a los demás.
 Hay poca concentración de
información en la red.
 Son para pocos equipos.
 Nivel de seguridad bajo.
 Son difíciles de administrar
porque los recursos están
muy dispersos.

36.  Grupo de trabajo es un conjunto de personas
que realizan dentro de una organización una
labor similar. Suelen estar próximas
físicamente, tienen un mismo jefe, realizan el
mismo tipo de trabajo pero son autónomos, no
dependen del trabajo de sus compañeros: cada
uno realiza su trabajo y responde
individualmente del mismo.

38.  Es un modelo de aplicación distribuida en el que
las tareas se reparten entre los proveedores de
recursos o servicios, llamados servidores, y los
demandantes, llamados clientes. Un cliente
realiza peticiones a otro programa, el servidor,
quien le da respuesta. Esta idea también se
puede aplicar a programas que se ejecutan sobre
una sola computadora, aunque es más ventajosa
en un sistema operativo multiusuario distribuido
a través de una red de computadoras.

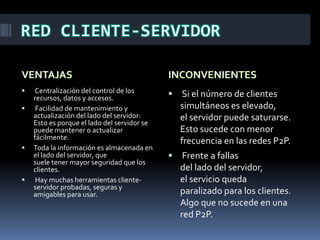

39.  Centralización del control de los
recursos, datos y accesos.
 Facilidad de mantenimiento y
actualización del lado del servidor:
Esto es porque el lado del servidor se
puede mantener o actualizar
fácilmente.
 Toda la información es almacenada en
el lado del servidor, que
suele tener mayor seguridad que los
clientes.
 Hay muchas herramientas cliente-
servidor probadas, seguras y
amigables para usar.
 Si el número de clientes
simultáneos es elevado,
el servidor puede saturarse.
Esto sucede con menor
frecuencia en las redes P2P.
 Frente a fallas
del lado del servidor,
el servicio queda
paralizado para los clientes.
Algo que no sucede en una
red P2P.

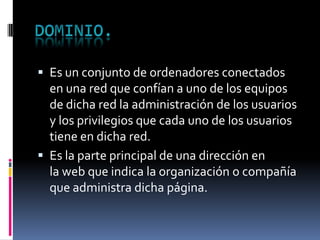

40.  Es un conjunto de ordenadores conectados
en una red que confían a uno de los equipos
de dicha red la administración de los usuarios
y los privilegios que cada uno de los usuarios
tiene en dicha red.
 Es la parte principal de una dirección en
la web que indica la organización o compañía
que administra dicha página.
