1. Redes de
computadoras I
{
Lic. Nayeli Olivares Flores

2. • Una red informática está formada por un conjunto de
ordenadores intercomunicados entre sí que utilizan distintas
tecnologías de hardware/software.
• Las tecnologías que utilizan (tipos de cables, de
tarjetas, dispositivos...) y los programas (protocolos) varían según
la dimensión y función de la propia red.
• Una red puede estar formada por sólo dos ordenadores, aunque
también por un número casi infinito.

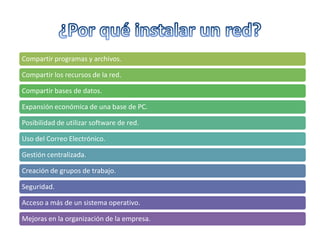

3. Compartir programas y archivos.
Compartir los recursos de la red.
Compartir bases de datos.
Expansión económica de una base de PC.
Posibilidad de utilizar software de red.
Uso del Correo Electrónico.
Gestión centralizada.
Creación de grupos de trabajo.
Seguridad.
Acceso a más de un sistema operativo.
Mejoras en la organización de la empresa.

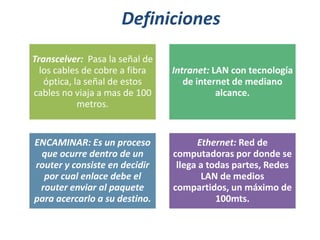

5. Definiciones
Transcelver: Pasa la señal de
los cables de cobre a fibra
óptica, la señal de estos
cables no viaja a mas de 100
metros.
Intranet: LAN con tecnología
de internet de mediano
alcance.
ENCAMINAR: Es un proceso
que ocurre dentro de un
router y consiste en decidir
por cual enlace debe el
router enviar al paquete
para acercarlo a su destino.
Ethernet: Red de
computadoras por donde se
llega a todas partes, Redes
LAN de medios
compartidos, un máximo de
100mts.

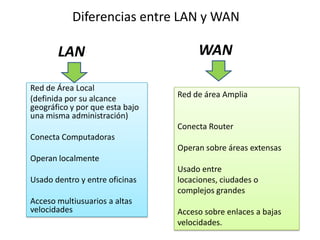

6. Diferencias entre LAN y WAN
LAN
Red de Área Local
(definida por su alcance
geográfico y por que esta bajo
una misma administración)
WAN
Red de área Amplia
Conecta Router
Conecta Computadoras
Operan sobre áreas extensas
Operan localmente
Usado dentro y entre oficinas
Acceso multiusuarios a altas
velocidades
Usado entre
locaciones, ciudades o
complejos grandes
Acceso sobre enlaces a bajas
velocidades.

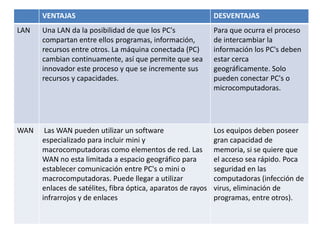

7. VENTAJAS
DESVENTAJAS
LAN
Una LAN da la posibilidad de que los PC's
compartan entre ellos programas, información,
recursos entre otros. La máquina conectada (PC)
cambian continuamente, así que permite que sea
innovador este proceso y que se incremente sus
recursos y capacidades.
Para que ocurra el proceso
de intercambiar la
información los PC's deben
estar cerca
geográficamente. Solo
pueden conectar PC's o
microcomputadoras.
WAN
Las WAN pueden utilizar un software
especializado para incluir mini y
macrocomputadoras como elementos de red. Las
WAN no esta limitada a espacio geográfico para
establecer comunicación entre PC's o mini o
macrocomputadoras. Puede llegar a utilizar
enlaces de satélites, fibra óptica, aparatos de rayos
infrarrojos y de enlaces
Los equipos deben poseer
gran capacidad de
memoria, si se quiere que
el acceso sea rápido. Poca
seguridad en las
computadoras (infección de
virus, eliminación de
programas, entre otros).

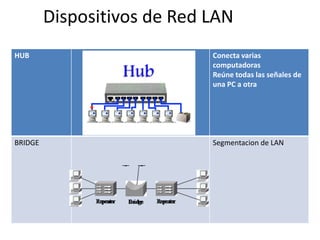

8. Dispositivos de Red LAN
HUB
Conecta varias
computadoras
Reúne todas las señales de
una PC a otra
BRIDGE
Segmentacion de LAN

9. SWITCH
Ancho de banda completo
Trabaja en capa 2
ROUTER
Determinación de ruta
Trabaja en capa 3
Es un conmutador de
datos(“encamina”
paquetes)
MODEM
Análogo a Digital

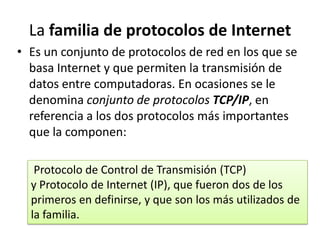

10. La familia de protocolos de Internet
• Es un conjunto de protocolos de red en los que se
basa Internet y que permiten la transmisión de
datos entre computadoras. En ocasiones se le
denomina conjunto de protocolos TCP/IP, en
referencia a los dos protocolos más importantes
que la componen:
Protocolo de Control de Transmisión (TCP)
y Protocolo de Internet (IP), que fueron dos de los
primeros en definirse, y que son los más utilizados de
la familia.

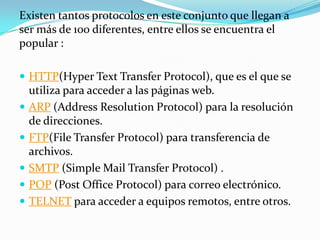

11. Existen tantos protocolos en este conjunto que llegan a
ser más de 100 diferentes, entre ellos se encuentra el
popular :
 HTTP(Hyper Text Transfer Protocol), que es el que se





utiliza para acceder a las páginas web.
ARP (Address Resolution Protocol) para la resolución
de direcciones.
FTP(File Transfer Protocol) para transferencia de
archivos.
SMTP (Simple Mail Transfer Protocol) .
POP (Post Office Protocol) para correo electrónico.
TELNET para acceder a equipos remotos, entre otros.

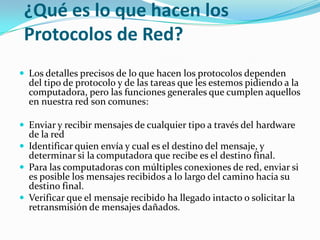

12. ¿Qué es lo que hacen los
Protocolos de Red?
 Los detalles precisos de lo que hacen los protocolos dependen
del tipo de protocolo y de las tareas que les estemos pidiendo a la
computadora, pero las funciones generales que cumplen aquellos
en nuestra red son comunes:
 Enviar y recibir mensajes de cualquier tipo a través del hardware
de la red
 Identificar quien envía y cual es el destino del mensaje, y
determinar si la computadora que recibe es el destino final.
 Para las computadoras con múltiples conexiones de red, enviar si
es posible los mensajes recibidos a lo largo del camino hacia su
destino final.
 Verificar que el mensaje recibido ha llegado intacto o solicitar la
retransmisión de mensajes dañados.

13. ¿Qué es lo que hacen los
Protocolos de Red?
 Descubrir las computadoras que están operando en la red





de área local.
Convertir los nombres de las computadoras en direcciones
usadas por el software y hardware de la red y viceversa.
Publicitar los servicios ofrecidos por esta computadora y
solicitar cuales son los servicios ofrecidos por las otras
computadoras.
Recibir la identificación del usuario y la información de
autenticación, y el control de acceso a los servicios.
Codificar y decodificar la información transmitida para
mantener la seguridad a través de una red poco segura.
Transferir información en ambos sentidos de acuerdo a los
requerimientos del software y servicios específicos.

14.  Concepto de conmutación de
redes, es la conexión que
realizan los diferentes nodos
que existen en distintos
lugares, distancia para lograr
un camino apropiado para
conectar 2 usuarios de una
red de telecomunicaciones.
La conmutación permite la
descongestión entre los
usuarios de la red,
disminuyendo el trafico y
aumentando el ancho de
banda
Conmutación Conmutador
¿Qué es una red conmutada?
Apagador
Telefónico
Switch
Router
Circuitostelefonía
Paquetes - datos

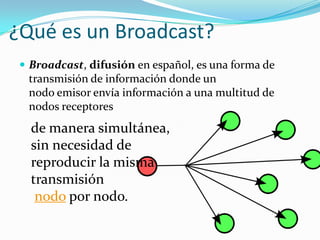

15. ¿Qué es un Broadcast?
 Broadcast, difusión en español, es una forma de
transmisión de información donde un
nodo emisor envía información a una multitud de
nodos receptores
de manera simultánea,
sin necesidad de
reproducir la misma
transmisión
nodo por nodo.

16. Protocolos de la capa de red
 VERSION 4 Ipv4
 VERSION 6 Pv6
 IPX (intercambio de paquetes de internet workin de
novell)
 Servicio de red no orientado a conexión (CLNS DEC net)

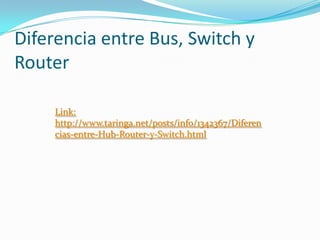

17. Diferencia entre Bus, Switch y
Router
Link:
http://www.taringa.net/posts/info/1342367/Diferen
cias-entre-Hub-Router-y-Switch.html

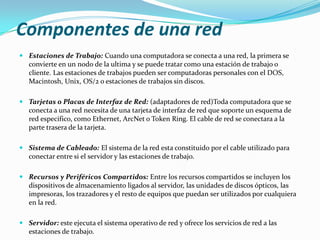

18. Componentes de una red
 Estaciones de Trabajo: Cuando una computadora se conecta a una red, la primera se
convierte en un nodo de la ultima y se puede tratar como una estación de trabajo o
cliente. Las estaciones de trabajos pueden ser computadoras personales con el DOS,
Macintosh, Unix, OS/2 o estaciones de trabajos sin discos.
 Tarjetas o Placas de Interfaz de Red: (adaptadores de red)Toda computadora que se
conecta a una red necesita de una tarjeta de interfaz de red que soporte un esquema de
red especifico, como Ethernet, ArcNet o Token Ring. El cable de red se conectara a la
parte trasera de la tarjeta.
 Sistema de Cableado: El sistema de la red esta constituido por el cable utilizado para
conectar entre si el servidor y las estaciones de trabajo.
 Recursos y Periféricos Compartidos: Entre los recursos compartidos se incluyen los
dispositivos de almacenamiento ligados al servidor, las unidades de discos ópticos, las
impresoras, los trazadores y el resto de equipos que puedan ser utilizados por cualquiera
en la red.
 Servidor: este ejecuta el sistema operativo de red y ofrece los servicios de red a las
estaciones de trabajo.

19. Direcciones IP
 Direcciones de 32 bits escritas con 4 números
decimales separadas por “.” cada numero decimal
representa 8 bits.
Las direcciones IP constan de 2 partes:
 Dirección de red
 Dirección de host
