1) Una red informática conecta ordenadores y dispositivos para compartir información y recursos. Los primeros sistemas eran ordenadores de tiempo compartido, pero luego surgieron redes que conectaban ordenadores independientes. 2) Las redes se componen de emisores, codificadores, líneas de transmisión, decodificadores y receptores. En las redes informáticas, los ordenadores cumplen los roles de emisor y receptor, y la línea de transmisión puede ser cableada o inalámbrica. 3) Existen varias clasificaciones de

1. Una red informática es un conjunto de ordenadores y dispositivos conectados entre sí con el
propósito de compartir información y recursos. Los recursos que se pueden compartir en una red
son discos duros, impresoras, etc., pero, además, en una red podemos compartir la información de
los programas y los datos que manejan los distintos usuarios. A principios de los años 1970 se
crearon ordenadores de tiempo compartido que consistían en un mismo ordenador con varias
terminales a través de las cuales los usuarios podían acceder a una información de manera
simultánea. Posteriormente surgió la necesidad de conectar ordenadores independientes y
estandarizar los distintos modelos de conexión. Los componentes y su funcionamiento. En
cualquier red o sistema de comunicación podemos encontrar los siguientes elementos de
funcionamiento:
El emisor, que genera una señal (petición u origen de la comunicación).
El codificador de esta señal, que prepara la comunicación para que pueda viajar por la línea.
La línea o medio de comunicación por donde viaja la información.
El decodificador de la señal, que recoge la señal y la vuelve a traducir para que el receptor la
procese.
El receptor o elemento destinatario de la señal.
EMISOR CODIFICADOR LINEA DECODIFICADOR RECEPTOR
En las redes informáticas, los ordenadores (hosts) hacen el papel de emisores y receptores al
mismo tiempo. La
línea o canal por donde circula la comunicación es el medio físico por el que viajan los datos, ya
sean cables o
medios no guiados.
Los componentes de la red deben poseer interfaces que sean capaces de conectar los distintos
dispositivos y
elementos de la red y que preparen la señal para que viaje por el medio establecido: por ejemplo
las tarjetas de
red de los ordenadores o los módems.
Para que el emisor y receptor puedan comunicarse necesitan utilizar el mismo sistema de reglas, a
este sistema se
le llama protocolo, siendo el más utilizado para redes informáticas el protocolo TCP/IP, que es
propio de la red

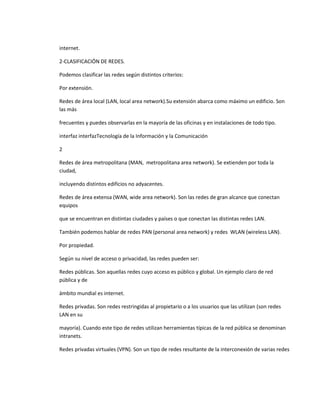

2. internet.
2-CLASIFICACIÓN DE REDES.
Podemos clasificar las redes según distintos criterios:
Por extensión.
Redes de área local (LAN, local area network).Su extensión abarca como máximo un edificio. Son
las más
frecuentes y puedes observarlas en la mayoría de las oficinas y en instalaciones de todo tipo.
interfaz interfazTecnología de la Información y la Comunicación
2
Redes de área metropolitana (MAN, metropolitana area network). Se extienden por toda la
ciudad,
incluyendo distintos edificios no adyacentes.
Redes de área extensa (WAN, wide area network). Son las redes de gran alcance que conectan
equipos
que se encuentran en distintas ciudades y países o que conectan las distintas redes LAN.
También podemos hablar de redes PAN (personal area network) y redes WLAN (wireless LAN).
Por propiedad.
Según su nivel de acceso o privacidad, las redes pueden ser:
Redes públicas. Son aquellas redes cuyo acceso es público y global. Un ejemplo claro de red
pública y de
ámbito mundial es internet.
Redes privadas. Son redes restringidas al propietario o a los usuarios que las utilizan (son redes
LAN en su
mayoría). Cuando este tipo de redes utilizan herramientas típicas de la red pública se denominan
intranets.
Redes privadas virtuales (VPN). Son un tipo de redes resultante de la interconexión de varias redes

3. privadas entre sí, aprovechando la infraestructura de una red global. Se usan generalmente para
conectar
las sedes de una organización. El concepto de extranet se entiende como varias intranet
conectadas entre
sí, utilizando como infraestructura la red de internet.
Por método de conexión.
Por medios guiados (cables). En ellas, la información viaja en forma de ondas encapsuladas dentro
de un
cable. Dicho cable puede ser de par trenzado (el más utilizado en redes LAN), coaxial o de fibra
óptica.
Inalámbricas. La transmisión se realiza mediante antenas y la información viaja en forma de ondas
electromagnéticas. Las tecnologías utilizadas son: radiofrecuencia (redes Wi-Fi y Bluetooth),
microondas,
por satélite y por infrarrojos.
Por relación funcional.
Redes cliente-servidor. Un servidor es el ordenador central o más importante de una red. Es el
encargado
de gestionar la información centralizada o corporativa (normalmente es el que la almacena), así
como de
aplicar las normas de acceso a ella. También cumple la función de gestionar la configuración
propia de la
red y del acceso a sus recursos y dispositivos.
El resto de ordenadores de la red se denominan clientes o terminales y son los puestos desde los
cuales los
usuarios se comunican con el ordenador central. Los ordenadores clientes pueden ser terminales
puros
(solo tienen monitor y un teclado/ratón) o, más frecuentemente, ordenadores personales (PC)
autónomos
que pueden trabajar de forma independiente y conectarse a los recursos del servidor cuando sea

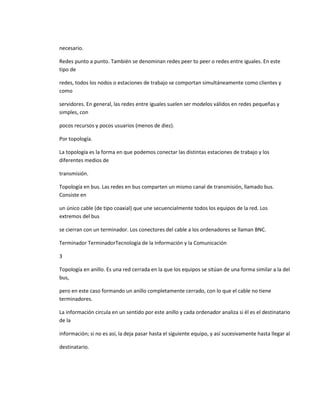

4. necesario.
Redes punto a punto. También se denominan redes peer to peer o redes entre iguales. En este
tipo de
redes, todos los nodos o estaciones de trabajo se comportan simultáneamente como clientes y
como
servidores. En general, las redes entre iguales suelen ser modelos válidos en redes pequeñas y
simples, con
pocos recursos y pocos usuarios (menos de diez).
Por topología.
La topología es la forma en que podemos conectar las distintas estaciones de trabajo y los
diferentes medios de
transmisión.
Topología en bus. Las redes en bus comparten un mismo canal de transmisión, llamado bus.
Consiste en
un único cable (de tipo coaxial) que une secuencialmente todos los equipos de la red. Los
extremos del bus
se cierran con un terminador. Los conectores del cable a los ordenadores se llaman BNC.
Terminador TerminadorTecnología de la Información y la Comunicación
3
Topología en anillo. Es una red cerrada en la que los equipos se sitúan de una forma similar a la del
bus,
pero en este caso formando un anillo completamente cerrado, con lo que el cable no tiene
terminadores.
La información circula en un sentido por este anillo y cada ordenador analiza si él es el destinatario
de la
información; si no es así, la deja pasar hasta el siguiente equipo, y así sucesivamente hasta llegar al
destinatario.

5. Topología en estrella. En este tipo de redes todos los ordenadores están conectados a un
dispositivo
específico que se encarga de transmitir la información. Este dispositivo suele ser un concentrador
(hub) o
más frecuentemente, un conmutador (switch).
3-EL MODELO OSI.
La Organización para la Normalización Internacional (ISO) empezó a desarrollar a finales de la
década de los
setenta un modelo conceptual para la conexión en red al que bautizó con el nombre de modelo
OSI (open systems
interconnection reference model). Este modelo pasó a ser estándar internacional para las
comunicaciones en red
en el año 1984.
El modelo OSI divide en siete capas el proceso de transmisión de la información entre equipos
informáticos, e molo
que cada capa se encarga de ejecutar una determinada parte del proceso global. Las dos únicas
capas del modelo
con las que, de hecho, interactúa el usuario son la primera capa, la capa física (por ejemplo los
cables) y la última
capa de aplicación (por ejemplo un programa que utilizas para enviar un correo).
Capas o niveles OSI Función
SwitchTecnología de la Información y la Comunicación
4
7.Capa de aplicación Corresponde a los programas de aplicación que usa la red
6.Capa de presentación Define la forma en que se presentan los datos a las aplicaciones
5.Capa de sesión Gestiona las conexiones entre aplicaciones cooperativas
4.Capa de transporte Proporciona servicios de detección y corrección de errores
3.Capa de red Gestiona conexiones a través de la red para capas superiores

6. 2.Capa de enlace Proporciona servicio de envío de datos a través del enlace físico
1.Capa física Define las características físicas de la red material
4-LAS ESPECIFICACIONES IEEE 802.
El Instituto de Ingenieros Eléctricos y Electrónicos IEEE (Institute of Electrical and Electronics
Engineers) define y
ordena las distintas formas de conectar los ordenadores entre sí dependiendo del medio físico que
se utilice para
interconectar los distintos elementos de una red a partir de de las redes que los distintos
fabricantes (Xerox, Intel,
Digital) han inventado.
En 1980 el organismo IEEE concretó una parte del modelo OSI desarrollando los niveles 1 y 2 que
son los más
físicos y distintos estándares en función del medio de transmisión, la topología y la forma en que
se envían los
datos por ese medio.
Especificaciones IEEE:
IEEE 802.3. Normaliza y define para las redes LAN el tipo de cable utilizado, la distancia que puede
haber
entre los ordenadores, la velocidad de transmisión y su topología. Se denomina Ethernet.
IEEE 802.5. Token ring (utilizado en redes IBM).
IEEE 802.6. Redes de área metropolitana (MAN).
IEEE 802.11. Red local inalámbrica (Wifi).
IEEE 802.15. Red de área personal inalámbrica (Bluetooth).
IEEE 802.16. Acceso inalámbrico de banda ancha (WiMAX).
5-MEDIOS DE TRANSMISIÓN GUIDADOS.
Las redes que utilizan cable están catalogadas en distintas adaptaciones. Las adaptaciones se
nombran mediante

7. un número que representa su velocidad de transmisión en megabits por segundo (Mbps), seguido
de la palabra
BASE, al final del nombre puede haber un número que representa la longitud máxima del cable
por segmento
multiplicada por 100, o una letra que especifica el tipo de cable utilizado. La siguiente tabla
contiene las
adaptaciones Ethernet más populares:
Denominación Tipo de cable Velocidad de
transmisión
Distancia máxima
de un segmento
Topología
10BASE-5 Coaxial 10 Mbps 500 m Bus
10BASE-2 Coaxial 10 Mbps 185 m Bus
10BASE-T Par trenzado 10 Mbps 500 m EstrellaTecnología de la Información y la Comunicación
5
100BASE-5 Par trenzado 100 Mbps 500 m Estrella
10BASE-F Fibra óptica 10 Mbps 2 km Estrella
100BASE-FX Fibra óptica 100 Mbps 2 km Estrella
1000BASE-T Par trenzado 1 Gbps 500 m Estrella
1000BASE-LX/SX Fibra óptica 1 Gbps 2 km Estrella
El cable coaxial.
Las redes LAN con topología bus utilizan el cable coaxial, el cual es más resistente a las
interferencias y a la
atenuación de la señal que otros medios, aunque las redes de coaxial tienen las desventajas de las
redes bus: un

8. corte de conexión provoca que toda la red deje de funcionar. La velocidad de transmisión de datos
es más lenta
que en el par trenzado o en la fibra óptica, de ahí que el uso del coaxial para redes informáticas
esté en desuso o
prácticamente desaparecido.
El cable coaxial posee un núcleo sólido de cobre (medio de transporte de la información) rodeado
de un aislante.
Sobre éste se presenta una malla trenzada que actúa como apantallamiento protegiendo los datos
que se
transmiten, todo ello recubierto con una capa aislante de plástico.
El cable coaxial es el utilizado en las redes Ethernet 10 BASE 5 y Ethernet 10 BASE 2
(especificaciones antiguas de
la IEEE 802.39)
Los ordenadores se conectan al cable coaxial a través de conectores BNC y con conectores T.
El cable de par trenzado(UTP Y STP).
El cable UTP (unshíelded twisted pair, par trenzado no apantallado) está formado por hilos de
cobre o de aluminio
entrelazados entre sí por parejas con objeto de mantener estables las propiedades eléctricas y
evitar interferencias
con los pares de hilos cercanos.
Según el número de pares de hilos utilizados y la longitud de cada trenzado, se obtienen diferentes
velocidades de
transmisión, lo que la industria ha denominado categorías (CAT). Por ejemplo, las categorías CAT1
y CAT2 son válidas
para telefonía (voz) por su utilización de un par o dos pares de hilos, respectivamente. En este
caso, los conectores que
se utilizan son los RJ11 (conectores telefónicos).

9. Los cables más utilizados actualmente para las redes informáticas son de cuatro pares de hilos
(CAT5 y CAT6) y el
conector que se utiliza es el RJ45. La categoría 5 está presente principalmente en las redes
Ethernet 100 BASE T (T =
twisted pair), también denominadas Fast-Ethernet, con velocidades de 100 Mbps. El cable de
categoría 6 se
utiliza normalmente para redes Ethernet 1000 BASE T, es decir, con una velocidad de 1
Gbps.Tecnología de la Información y la Comunicación
6
En las instalaciones de cable estructurado (véase el siguiente apartado), los distintos segmentos a
cable UTP se
distribuyen desde el hub o switch hasta las cajas de conexiones (rosetas). A estas rosetas se
conectan los PC con un
cable de categoría 5 o 6 denominado latiguillo.
El cable STP (shielded twisted pair, par trenzado apantallado) es una variante del UTP todavía m
segura en la
transmisión.
Cable trenzado Conector RJ45
Las instalaciones de cableado estructurado.
El cableado estructurado es la forma en que se organizan o estructuran los cables que sirven de
soporte para las
comunicaciones (voz y datos) de una red de área local, teniendo presentes las necesidades del
momento y las
posibles ampliaciones.
Las instalaciones de un edificio, por ejemplo, se deben realizar siguiendo unas normativas que
estan
estandarizadas y que corresponden a unos valores que la industria especifica mediante
determinadas regulaciones
(ANSÍ, ITU, EIA/TIA...).

10. En la mayoría de los casos, el cableado estructurado se basa en la utilización de par trenzado en
hilo de cobre o de
fibra óptica. Una instalación de cableado estructurado de voz y datos presenta las siguientes
ventajas:
• Tiene un coste bastante económico (especialmente, el hilo de cobre).
• Permite ampliar la red con facilidad.
• Es fácilmente manipulable y fiable.
• Es flexible si se realizan cambios de ubicación de ordenadores o teléfonos.
La topología de la red es del tipo estrella, en la que todos los elementos se interconectan a un
único punto o nudo
mediante un hub o switch.
Esquema de instalación de cableado estructurado:
Sala CPD
La fibra óptica.
RackTecnología de la Información y la Comunicación
7
La fibra óptica es un medio de transmisión cada vez más empleado en las redes de datos y
telecomunicaciones. Un
cable de fibra óptica está compuesto por un grupo de fibras ópticas, cada una de las cuales es un
hilo muy fino de
material transparente (vidrio o material plástico) por el que se envían pulsos de luz que
representan los datos a
transmitir. La fuente de luz puede ser láser o un LED.
Las características principales de la fibra óptica son las siguientes:
• Su ancho de banda es muy grande: con velocidades de 10 Gbps por cada fibra, se pueden
llegar a obtener velocidades de transmisión totales de 10 Tbps.
• Es inmune totalmente a las interferencias electromagnéticas.

11. • Es segura. Al permanecer el haz de luz confinado en el núcleo, no es posible acceder a los datos
trasmitidos por métodos no destructivos. Además, se puede instalar en lugares donde pueda
haber sustancias peligrosas o inflamables, ya que no transmite electricidad.
• Tiene un coste elevado. Necesita usar transmisores y receptores más caros que otros cables.
• Los empalmes entre fibras son difíciles de realizar, lo que dificulta las reparaciones en caso de
ruptura del cable.
• Los cables de fibra óptica son una alternativa a los coaxiales en la industria de la electrónica
y las telecomunicaciones porque pueden soportar una mayor capacidad de transmisión en
mucho menos espacio y con más distancia entre repetidores.
6-MEDIOS DE TRANSMISIÓN NO GUIADOS.
Las redes de área local inalámbrica o WLAN proporcionan un sistema de comunicación muy
flexible al eliminar por
completo la utilización de cables. Esto ha hecho que en los últimos años hayan tenido una gran
aceptación. Aun
así, las WLAN no intentan sustituir por completo a las LAN que utilizan cable, sino que sirven como
complemento
de éstas, debido principalmente a que su velocidad de transmisión es menor que el de las que
utilizan cable.
La tecnología Wi-Fi.
Wi-Fi es un sistema de envío de datos sobre redes computacionales que utiliza ondas de radio.
Está definido en la
especificación IEEE 802.11.
Los estándares IEEE 802.11 b e IEEE 802.11 g son los más populares, porque operan en una banda
de frecuencia de
2,4 GHz (están disponibles casi universalmente), con una velocidad de hasta 11 Mbps y 54 Mbps,

12. respectivamente. Existen varios dispositivos que permiten interconectar elementos Wi-Fi:
• Los routers Wi-Fi son los que reciben la señal de la línea ofrecida por el operador de telefonía y
efectúan el
reparto de ésta entre los dispositivos de recepción Wi-Fi que se encuentran a su alcance. Es muy
frecuente que
el router que suministra el proveedor de Internet en los hogares y en las empresas tenga integrada
la tecnología
Wi-Fi.
• Los puntos de acceso funcionan a modo de emisor remoto, es decir, en lugares donde la señal
Wi-Fi del
router no tiene suficiente radio. También se emplean en instalaciones donde el router no posee
esta tecnología
y se desea disponer de ella.
Los dispositivos de recepción pueden ser de tres tipos: tarjetas de red PCI, tarjetas PCMCIA y
tarjetas USB. Las
tarjetas PCI para Wi-Fi se agregan a los ordenadores de sobremesa, aunque hoy en día están
perdiendo terreno en
favor de las tarjetas USB, que se pueden instalar fácilmente sir necesidad de abrir el ordenador.
Las tarjetas PCMCIA Tecnología de la Información y la Comunicación
8
son un modelo que se utilizó mucho en los primeros ordenadores portátiles, aunque están
cayendo en desuso, debido
a la integración de tarjetas inalámbricas internas en estos ordenadores.
La tecnología Bluetooth.
Bluetooth es el nombre común de la especificación IEEE 802.15.1, que define un estándar global
de comunicación
inalámbrica mediante un enlace de radiofrecuencia. El canal máximo de comunicación es de 720
Kbps, con rango

13. óptimo de 10 metros (es bastante más lento que las Wi-Fi). Los dispositivos que normalmente
utilizan esta
tecnología se engloban en el sector de la informática personal (véanse las redes PAN), como PDA,
teléfonos
móviles, ordenadores portátiles, etc.
La tecnología de Infrarrojos.
La tecnología IrDA (Infrared Data Association) utiliza una técnica de transmisión basada en los
rayos luminosos
que se mueven en el espectro infrarrojo. Soporta una amplia gama de dispositivos eléctricos,
informáticos y de
comunicaciones. La velocidad oscila entre los 9.600 bps y los 4 Mbps con una distancia máxima de
un metro y con
un cono de ángulo estrecho de 30°.
La tecnología microondas.
Este novedoso sistema inalámbrico logra increíbles velocidades de transmisión y recepción de
datos, del orden de
los 2.048 kbps. La información viaja a través del aire, de forma similar a la tecnología de la radio,
mediante ondas
electromagnéticas de alta frecuencia (microondas), que operar en las bandas de 3,5 y 28 GHz.
7-ELEMENTOS TÍPICOS DE UNA RED LAN.
Concentrador (Hub).
Un concentrador o hub es el dispositivo que centraliza el cableado de una red en estrella y
constituye, así, el nodo
central de ésta. El hub recibe la señal de una estación de trabajo o segmento de la red que la
quiere transmitir y la
emite por sus diferentes puertos. El uso del hub está en desuso, puesto que su mecanismo de
transmisión de la
señal se basa en difundir los paquetes de datos por todos los puertos a la vez, estén o no ocupados
por un cable o por

14. un PC encendido en ese momento. Por ejemplo, un hub de ocho puertos transmite la señal a los
ocho puertos a la
vez. El ordenador destinatario recibe la información y el resto la omiten.
Conmutador (switch).
Un conmutador o switch hace la misma función que un hub, pero de manera más eficiente, pues
es capaz de
reconocer qué puertos en ese momento tienen actividad (están conectados a una estación de
trabajo, una
impresora, etc.) y transmitir la señal sólo a éstos, e incluso aprende a qué PC de destino va
dirigida, lo que redunda
en mayor rapidez. La evolución de las redes Ethernet ha hecho que los switchs se impongan
definitivamente sobre
los hubs.
Repetidor.
LA señal de transmisión se atenúa, o incluso se pierde, cuanto mayor es la distancia a la que se
desea transmitir.
Un repetidor es un dispositivo hardware encargado de amplificar o regenerar la señal de
transmisión. Opera
solamente de forma física para permitir que los bits viajen a mayor distancia a través de los
medios. Normalmente,
la utilización de repetidores está limitada por la distancia máxima de la red y el tamaño máximo de
cada uno de los
segmentos de red conectados.
Bridge.
Al igual que un repetidor, un bridge o puente puede unir segmentos o grupos de trabajo LAN. Sin
embargo, un
bridge puede, además, dividir una red para aislar el tráfico o los problemas. Por ejemplo, si el
volumen del tráfico

15. de uno o varios equipos, o de un departamento, está sobrecargando y ralentiza todas las
operaciones, el bridge
puede aislar esos equipos o ese departamento.
Modem.Tecnología de la Información y la Comunicación
9
Hoy en día, las redes locales y globales de TCP/IP han dejado obsoleta la conexión directa por
módem, en beneficio de los bridges y los routers. No obstante, los módemes se han adaptado a
las nuevas tecnologías de transmisión.
Router (enrutador).
Un router o enrutador es un dispositivo hardware o software de interconexión de redes de
computadoras.
Interconecta segmentos de red o redes enteras, aunque éstas tengan distintas tecnologías c
especificaciones,
siempre y cuando utilicen el mismo protocolo. Desempeña las siguientes funciones:
• Adapta la estructura de información de una red a otra.
• Pasa información de un soporte físico a otro (distintas velocidades y soportes físicos).
• Encamina la información por la ruta óptima. Decide la dirección de la red hacia la que va
destinado
el paquete de datos (en el caso del protocolo TCP/IP, ésta es la dirección IP).
• Reagrupa la información que viene por rutas distintas.
Generalmente, el router es el dispositivo que conecta una red LAN a Internet o una LAN a otras
LAN. La
interconexión de distintas redes LAN mediante routers conforman redes de ámbito superior (MAN
yWAN).
Hoy en día es habitual que los routers incorporen tecnología Wi-F¡ para conectar dispositivos
portátiles. También es
habitual que tengan más de un puerto de conexión (cuatro puertos RJ45), lo que los convierte
también en

16. pequeños switchs.

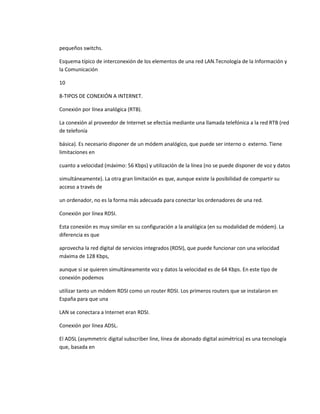

Esquema típico de interconexión de los elementos de una red LAN.Tecnología de la Información y
la Comunicación
10
8-TIPOS DE CONEXIÓN A INTERNET.
Conexión por línea analógica (RTB).
La conexión al proveedor de Internet se efectúa mediante una llamada telefónica a la red RTB (red
de telefonía
básica). Es necesario disponer de un módem analógico, que puede ser interno o externo. Tiene
limitaciones en
cuanto a velocidad (máximo: 56 Kbps) y utilización de la línea (no se puede disponer de voz y datos
simultáneamente). La otra gran limitación es que, aunque existe la posibilidad de compartir su
acceso a través de
un ordenador, no es la forma más adecuada para conectar los ordenadores de una red.
Conexión por línea RDSI.
Esta conexión es muy similar en su configuración a la analógica (en su modalidad de módem). La
diferencia es que
aprovecha la red digital de servicios integrados (RDSI), que puede funcionar con una velocidad
máxima de 128 Kbps,
aunque si se quieren simultáneamente voz y datos la velocidad es de 64 Kbps. En este tipo de
conexión podemos
utilizar tanto un módem RDSI como un router RDSI. Los primeros routers que se instalaron en
España para que una
LAN se conectara a Internet eran RDSI.
Conexión por línea ADSL.
El ADSL (asymmetric digital subscriber line, línea de abonado digital asimétrica) es una tecnología
que, basada en

17. el par de cobre de la línea telefónica normal (RTB), la convierte en una línea de alta velocidad
(banda ancha).
Permite transmitir simultáneamente voz y datos a través de la misma línea telefónica.
Dispone de dos canales de datos asimétricos, es decir, que no tienen la misma velocidad de
transmisión de datos: la
velocidad en el canal de recepción de datos es mayor que en el canal de envío de datos. Esta
asimetría permite
alcanzar mayores velocidades en el sentido ISP, hacia el usuario (velocidad de bajada), lo cual se
adapta
perfectamente a los servicios de acceso a información, en los que, normalmente, el volumen de
información
recibido es mucho mayor que el enviado. El ADSL permite velocidades de hasta 8 Mbps en la
bajada y de hasta 1
Mbps en la subida.
Conexión por cable de fibra óptica.
Los usuarios de este tipo de conexión, además de la conexión a Internet, tienen la posibilidad de
recibir servicios
como televisión de pago, vídeo bajo demanda, telefonía, etc. Mediante esta conexión se pueden
alcanzar
velocidades teóricas de hasta 30 Mbps. Es una forma de conexión a la Red que utiliza la señal de
televisión a través
de cableado de fibra óptica. Este servicio toma uno de los canales de la señal de televisión y lo
utiliza para acceder a
la Red. La ventaja del uso de la línea de televisión es que el ancho de banda es mucho mayor. Se
trata de una
tecnología totalmente distinta, en la que, en lugar de establecerse una conexión directa (o punto
a punto) con el
proveedor de acceso, se utilizan conexiones multipunto, en las cuales muchos usuarios comparten
el mismo cable.
Conexiones móviles (GSM, 3G y UMTS).

18. Casi todas las compañías de telefonía móvil están ofreciendo servicio de conexión a Internet vía
3G y/o GPRS. La
ventaja de este sistema de conexión es la movilidad, lo que lo hace muy interesante para los
portátiles. Sólo se
necesita un módem 3G/GPRS y cobertura de señal. La conexión 3G es bastante rápida (supera con
facilidad los 3,6
Mbps en recepción), pero debido a su método de funcionamiento presenta el inconveniente de
que no es
frecuente mantener estas velocidades. Los repetidores de telefonía móvil tienen un ancho de
banda determinado,
y éste se tiene que compartir con la telefonía móvil.Tecnología de la Información y la
Comunicación
11
9-PROTOCOLOS DE COMUNICACIÓN. EI TCP/IP.
El protocolo de una red es el software necesario para que dos equipos de una red puedan
comunicarse entre sí. Como ya sabes,
los ordenadores deben hablar el mismo lenguaje para poder compartir la información y los
recursos de una red: este lenguaje
es el protocolo de comunicación. El protocolo se encuentra en el nivel superior o última capa del
modelo OSI, pues corresponde al
estadio más lógico (software) de todos los definidos en este modelo.
Existen varios tipos de protocolos. Normalmente tienen que ver con el tipo de sistema operativo
que se esté utilizando en la
red. El sistema operativo suele incluir uno o varios tipos de protocolos que usuario o el
administrador de una red pueden
utilizar para conseguir que la red funcione adecuadamente. Por ejemplo, Microsoft creó un
protocolo sencillo para manejar
redes de Windows llamada NetBEUI, mientras que para redes Novell se utilizó y se sigue utilizando
el protocolo IPX/SPX. Pera

19. con la aparición y el uso extendido de Internet, el protocolo que se ha impuesto sobre todos los
demás es el TCP/IP.
El protocolo TCP/IP.
El protocolo TCP/IP (transmission control protocol/Internet protocol) se ha convertido en el
protocolo preferido de
comunicaciones. La práctica totalidad de la redes LAN lo usan y los sistemas operativos más
difundidos (Windows, Mac OS,
Novell, UNIX, Linux...) lo incorporan como elemento fundamental de su estructura. El TCP/IP se ha
convertido en el estándar
de comunicación más completo y aceptado. Gracias al TPC/IP, redes heterogéneas y con distintos
sistemas operativos pueden
comunicarse. Asimismo, muchos componentes de hardware, como impresoras, routers, etc.,
incorporan en su firmware este
protocolo para poder ser configurados dentro de la red.
Como indican sus siglas, el protocolo TCP/IP está formado por la unión de dos protocolos: IP y TCP.
El protocolo IP trabaja a nivel
de red (nivel 3 del modelo OSI) y su función se mueve en el ámbito y direccionamiento y los
puertos. Para poder enviar un
paquete a un nodo hay que conocer, además de la dirección IP, el número de puerto donde
recibirá la información (hay 65.536
puertos disponibles). Cuando el nodo destinatario recibe la información, genera un paquete de
respuesta invirtiendo los
números. El protocolo TCP trabaja a nivel de transporte (nivel 4 del modelo OSI) y está orientado
al control del flujo y la conexión.
El transporte se realiza mediante paquetes, denominados datagramas, que incluyen en la cabecera
la dirección IP de origen y
destino, así como el puerto de origen y destino.
La dirección IP.
Una vez instalado el protocolo TCP/IP, cada nodo o elemento de una red (host) debe estar
identificado mediante una dirección IP

20. exclusiva. El número IP está formado por un conjunto de cuatro cifras decimales de un byte
separadas por puntos. Cada cifra
decimal consta de un valor comprendido entre O y 255. Por ejemplo, la siguiente sería una
dirección IP: 195.235.165.34.
Cada dígito decimal se corresponde con un valor binario, que es el que realmente se transmite. Po
ejemplo, la dirección IP
anterior quedaría en binario de la siguiente forma:
195 235 165 34
11000011 11101011 10100101 00100010
La máscara de red.
En una red pueden crearse distintas subredes. Para diferenciar los equipos que pertenecen a las
distintas subredes
de una LAN se utilizan las máscaras de subred, que también se componen de 32 bits separados en
cuatro octetos
La dirección IP de una máquina se compone de dos partes cuya longitud puede variar: bits de red,
que definen la
red a la que pertenece el equipo, y bits de host, que son los que distinguen a un equipo de otro
dentro de la red.
Los bits de red siempre están a la izquierda, y los de host, a la derecha. Por ejemplo; la dirección
195.10.20.4 con
máscara 255.255.255.0 indica que hacemos referencia a un nodo que está en la red 195.10.20 y
que es el nodo 4.
Sin embargo, la misma dirección 195.10.20.4, pero con máscara 255.255.0.0, hace referencia al
nodo 4 de la
subred 20, que a su vez está en la red 195.10.Tecnología de la Información y la Comunicación
12
Clases de direcciones IP.

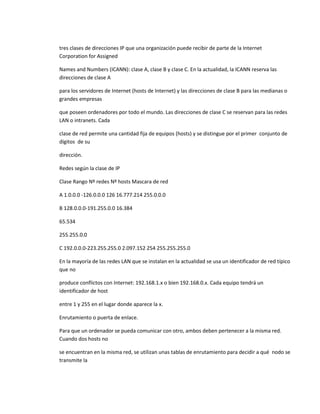

La comunidad de Internet ha definido clases de direcciones IP para dar cabida a redes de distintos
tamaños. Hay

21. tres clases de direcciones IP que una organización puede recibir de parte de la Internet
Corporation for Assigned
Names and Numbers (ICANN): clase A, clase B y clase C. En la actualidad, la ICANN reserva las
direcciones de clase A
para los servidores de Internet (hosts de Internet) y las direcciones de clase B para las medianas o
grandes empresas
que poseen ordenadores por todo el mundo. Las direcciones de clase C se reservan para las redes
LAN o intranets. Cada
clase de red permite una cantidad fija de equipos (hosts) y se distingue por el primer conjunto de
dígitos de su
dirección.
Redes según la clase de IP
Clase Rango Nº redes Nº hosts Mascara de red
A 1.0.0.0 -126.0.0.0 126 16.777.214 255.0.0.0
B 128.0.0.0-191.255.0.0 16.384
65.534
255.255.0.0
C 192.0.0.0-223.255.255.0 2.097.152 254 255.255.255.0
En la mayoría de las redes LAN que se instalan en la actualidad se usa un identificador de red típico
que no
produce conflictos con Internet: 192.168.1.x o bien 192.168.0.x. Cada equipo tendrá un
identificador de host
entre 1 y 255 en el lugar donde aparece la x.
Enrutamiento o puerta de enlace.
Para que un ordenador se pueda comunicar con otro, ambos deben pertenecer a la misma red.
Cuando dos hosts no
se encuentran en la misma red, se utilizan unas tablas de enrutamiento para decidir a qué nodo se
transmite la

22. información. En este caso, el nodo al que se envía esta información actúa como pasarela (gateway)
y él se encarga
a su vez de transmitir esa información a la red de destino.
Como puedes comprobar, lo normal es que una LAN tenga direcciones de clase C, pero ¿cómo
pueden confluir las
distintas LAN en Internet, donde los hosts suelen tener direcciones de clase A, también llamadas IP
públicas?
Cada vez que una LAN "sale" a Internet, el proveedor de Internet (ISP) asigna a esa LAN una
dirección IP dentro de su
propia red. Esta dirección es una IP de clase A que puede obtenerse de forma dinámica (puede
cambiar en cada
conexión) o fija (siempre será otorgada la misma IP). Al ser una dirección pública, la red LAN actúa
como cualquier
otro host en Internet y puede obtener los recursos necesarios de ella (WEB, FTP, POP3, etc.). El
dispositivo que
obtiene la dirección pública es el router o un PC que hace de pasarela (gateway).
El router o la pasarela tienen dos direcciones IP. Una es para comunicarse con el resto de los
nodos de le red LAN
(dirección de puerta de enlace) y la otra es la dirección IP obtenida del ISP. En la configuración de
estas máquinas se
las suele llamar IP LAN e IP WAN.
Para hacer coincidir una dirección IP pública (enrutable en Internet) con una dirección IP de red
privada interna, el
router o la pasarela, según sea el caso, usan un sistema de traducción de direcciones, denominado
NAT, que realiza
una modificación de la dirección en el paquete IP.
El NAT puede hacer coincidir una dirección IP privada (por ejemplo, 192.168.1.1) con una dirección
IP pública (por
ejemplo, 80.37.56.178) si se aplica el método NAT estático. También se puede compartí-una
dirección IP enrutable

23. (o una cantidad reducida de direcciones IP enrutables) entre varias máquinas con direcciones
privadas. A esta
última modalidad la llamamos NAT dinámico (traducción de direcciones de puerto).Tecnología de
la Información y la Comunicación
13
Los routers tienen integradas las funciones NAT de traducción de IP en su propio software interne
que está
almacenado en una memoria de tipo Flash que no se borra aunque se desenchufe. Cuando se
utiliza un PC como
pasarela, es necesario configurar dentro de él un software que realice el trabajo de NAT. A este
software se lo suele
denominar servidor proxy. La elección de un ordenador proxy en lugar de un router también
obedece a otras
razones: filtrado de webs y contenidos, ahorro de tráfico en peticiones ya realizadas, etc.
El router posibilita compartir una IP pública entre varias máquinas que poseen una IP privada:
El servicio de resolución de nombres (DNS).
Resulta demasiado complicado conocer los distintos números IP de los servidores de Internet. El
DNS (domain
name system) es un sistema parecido a la guía de teléfonos. En lugar de recordar direcciones IP
complicadas, es
mucho más sencillo conectar con un host mediante su nombre DNS.
Este sistema tiene su aplicación más inmediata en Internet. Por ejemplo, podemos referirnos de la
misma forma a la
dirección 147.96.1 .15 que a la dirección www.ucm.es. Pero también es necesario resolver los
nombres DNS en redes
más pequeñas, como las LAN, especialmente si los equipos de estas están integrados en un
dominio.
INTERNET
ROUTER

24. SWITCH
NAT
IP WAN: 80.37.56.178
IP LAN: 192.168.1.1.
IP: 192.168.1.1.
IP 192.168.1.35 IP 192.168.1.36 IP 192.168.1.37 IP 192.168.1.38Tecnología de la Información y la
Comunicación
14
El servicio de DNS lo ofrece un servidor DNS. Normalmente, el proveedor de Internet debe ser al
mismo tiempo
el servidor DNS y tiene que interpretar los nombres que escribimos (como las páginas web)
traduciéndolos a
direcciones IP. En las redes cliente-servidor, el servidor hace las funciones de resolución DNS para
las direcciones
internas y encamina hacia el servidor del ISP para resolver las externas.
El servicio DHCP.
El DHCP (dynamic host configuraron protocol, protocolo de configuración de host dinámico) es un
protocolo de
red que permite a los nodos de una red obtener sus parámetros de configuración IP
automáticamente. Se trata de
un protocolo típico de redes cliente-servidor en el que, generalmente, el servidor posee una lista
de direcciones IP
dinámicas y las va asignando a los clientes conforme éstos se van conectando. En las redes punto a
punto que se
conectan a Internet, el servidor DHCP suele estar integrado en el router.
El TCP/IP y la red telefónica.
El TCP/IP no está preparado para trabajar con líneas telefónicas. Para poder establecer conexión
TCP/IP con estas

25. líneas hay que utilizar un protocolo que enmascara los datagramas del TCP. Esta técnica se llama
encapsulam
