El documento describe las partes principales de una cámara réflex digital y analógica. Describe el objetivo, el obturador, el visor óptico, el monitor LCD, la rueda y botones de control, y la ranura para tarjetas de memoria de una cámara digital. También describe el diafragma, el obturador, el visor y la película de una cámara analógica. Finalmente, explica cómo la luz captada por el objetivo llega al sensor a través del espejo y el pentaprisma cuando se dispara la

1. Partes de una cámara réflex digital

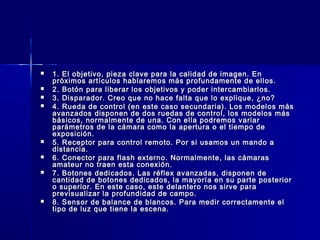

2.  1. El objetivo, pieza clave para la calidad de imagen. En
próximos artículos hablaremos más profundamente de ellos.
 2. Botón para liberar los objetivos y poder intercambiarlos.
 3. Disparador. Creo que no hace falta que lo explique, ¿no?
 4. Rueda de control (en este caso secundaria). Los modelos más
avanzados disponen de dos ruedas de control, los modelos más
básicos, normalmente de una. Con ella podremos variar
parámetros de la cámara como la apertura o el tiempo de
exposición.
 5. Receptor para control remoto. Por si usamos un mando a
distancia.
 6. Conector para flash externo. Normalmente, las cámaras
amateur no traen esta conexión.
 7. Botones dedicados. Las réflex avanzadas, disponen de
cantidad de botones dedicados, la mayoría en su parte posterior
o superior. En este caso, este delantero nos sirve para
previsualizar la profundidad de campo.
 8. Sensor de balance de blancos. Para medir correctamente el
tipo de luz que tiene la escena.

4.  9. El visor óptico. Característica fundamental de las cámaras
réflex. A través de el se nos ofrece mucha información sobre la
toma y los parámetros que estamos usando
 10. El monitor LCD , o pantalla de visualización. En ella podremos
hacer dos cosas: primero, ajustar los parámetros principales de las
tomas o configurar las opciones de la cámara, y segundo, ver las
fotografías que tomamos, instantáneamente después de hacerlas.
Además, la mayoría de modelos suelen darnos mucha información
sobre la toma, sus parámetros, las zonas sub./sobreexpuestas, etc.
… Incluso podremos ver el histograma en la mayoría de los
modelos actuales. 11. Rueda de control principal, para variar los
parámetros principales de la toma.
 12. Interruptor de encendido. Pues eso…
 13. Apertura cierre de la tapa de la ranura para las tarjetas de
memoria
 14. Botón de reproducción de imágenes. Para poder ver las
imágenes almacenadas en la tarjeta y sus parámetros de toma.
 15. Dial de control, para moverse por los menús de la cámara y
controlar la visualización de las imágenes.
 16. Botón de Estabilización de imagen, para las cámaras que
disponen de esta opción.
 17. Botones dedicados. Cuanto más avanzada es la cámara, más
botones dedicados suele ofrecer. Con ello conseguimos variar los
parámetros de forma más rápida que a través del menú.

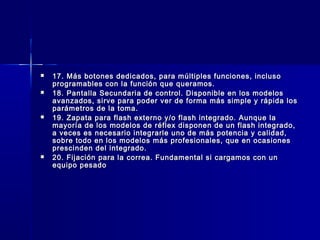

6.  17. Más botones dedicados, para múltiples funciones, incluso
programables con la función que queramos.
 18. Pantalla Secundaria de control. Disponible en los modelos
avanzados, sirve para poder ver de forma más simple y rápida los
parámetros de la toma.
 19. Zapata para flash externo y/o flash integrado. Aunque la
mayoría de los modelos de réflex disponen de un flash integrado,
a veces es necesario integrarle uno de más potencia y calidad,
sobre todo en los modelos más profesionales, que en ocasiones
prescinden del integrado.
 20. Fijación para la correa. Fundamental si cargamos con un
equipo pesado

8.  1- Flash
 2- Obturador
 3- Mecanismo de enfoque
 4- Diafragma
 5- Objetivo
 6- Zapata de flash
 7- Control-1
 8- Control-2
 9- Visor
 10- Cuerpo de cámara

9. Partes de una cámara réflex analógica

10.  1- Palanca de arrastre
 2- Escala de velocidades del obturador. Controla el tiempo de
exposición.
 3- Disparador
 4- Disparador automático. Retarda el disparo para que el
fotógrafo pueda salir en la foto
 5- Palanca de rebobinado
 6- Zapata del flash
 7- Anillo de enfoque
 8- Anillo de diafragma. Ajusta la abertura del diafragma y
permite controlar la profundidad de campo.
 9- Conexión para el cable del flash.

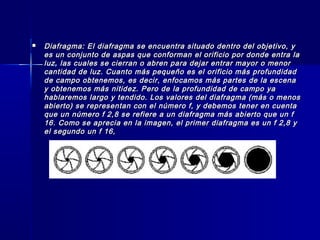

11.  Diafragma: El diafragma se encuentra situado dentro del objetivo, y
es un conjunto de aspas que conforman el orificio por donde entra la
luz, las cuales se cierran o abren para dejar entrar mayor o menor
cantidad de luz. Cuanto más pequeño es el orificio más profundidad
de campo obtenemos, es decir, enfocamos más partes de la escena
y obtenemos más nitidez. Pero de la profundidad de campo ya
hablaremos largo y tendido. Los valores del diafragma (más o menos
abierto) se representan con el número f, y debemos tener en cuenta
que un número f 2,8 se refiere a un diafragma más abierto que un f
16. Como se aprecia en la imagen, el primer diafragma es un f 2,8 y
el segundo un f 16,

12.  Visor:
 Es por donde se observa la imagen a ser fotografiada.
Dependiendo del modelo y marca de la cámara puede
verse a través de este: el fotómetro, el circulo de enfoque
y otros datos como el diafragma y la velocidad.

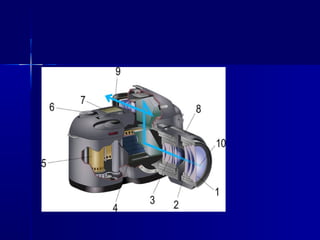

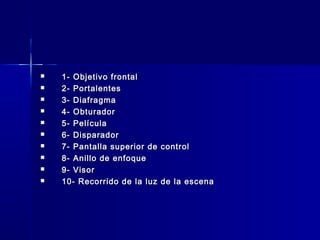

14.  1- Objetivo frontal
 2- Portalentes
 3- Diafragma
 4- Obturador
 5- Película
 6- Disparador
 7- Pantalla superior de control
 8- Anillo de enfoque
 9- Visor
 10- Recorrido de la luz de la escena

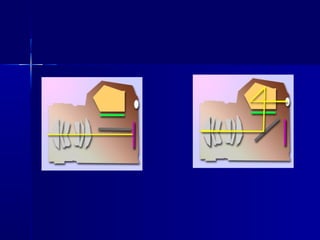

15. Como capta una imagen un cámara
digital: (S.L.R)
 La imagen captada por el objetivo (en forma de luz - en el esquema
representado por la línea amarilla ), llega al pentaprisma tras dos
reflexiones. Tras atravesar el objetivo, la luz llega, en un primer momento,
al espejo interno ( representado en el esquema por la banda gris oscuro )
y, de ahí, rebota (se refleja) y se forma la imagen sobre una pantalla mate
( en el esquema representada como la banda verde ). La imagen formada
sobre la pantalla mate es recogida por el pentaprisma que corrige las
inversiones, tanto la lateral como la vertical. La imagen que se ve a
través del visor es la que devuelve el pentaprisma.
 El pentaprisma es un dispositivo óptico que gracias a su geometría y por
reflexión interna en sus dos caras espejadas vuelve a colocar la imagen
en su posición no invertida lateralmente. El pentaprisma, como su propio
nombre indica, es un prisma de cinco caras. Tres de estas caras son
espejos, las otras dos son el vidrio pulido por donde entra la luz y sale
después de voltearse lateralmente la imagen que previamente el espejo
volteó verticalmente.
 Cámara de fotos con el espejo levantado.
 Cuando se dispara la foto, al tiempo que se abre el obturador, el espejo
interno se levanta y entonces la luz ( representada por la línea amarilla en
el esquema ) ya no se desvía en dirección a la pantalla mate ( banda verde
en el esquema) ni al pentaprisma ( prisma naranja en el esquema ), sino
que impresiona directamente la película o en su defecto el sensor digital
( en el esquema, representado por la banda rosa ).
