Este documento describe los componentes básicos de una cámara reflex. Explica que una cámara reflex permite ver a través del visor exactamente lo que se capturará en la fotografía, evitando el error de paralaje. Luego enumera los 11 componentes principales de una cámara reflex y describe brevemente la función de cada uno, incluyendo el objetivo, diafragma, obturador y visor.

2. Cámara REFLEX
 Lo que hace a una cámara
de constitución “reflex” es
el hecho de que lo que
vemos por el visor es
exactamente lo que
tendremos en la fotografía,
mientras que en otro tipo
de cámaras siempre existe
un problema de paralelaje.
 (Este error aumenta a
menores distancias del
objeto a fotografiar)

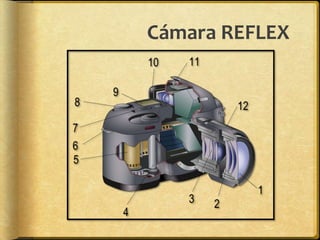

3. Cámara REFLEX

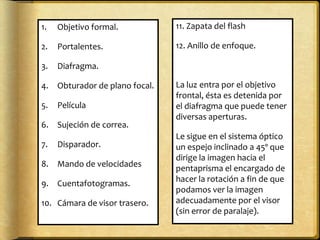

4. 1. Objetivo formal.
2. Portalentes.
3. Diafragma.
4. Obturador de plano focal.
5. Película
6. Sujeción de correa.
7. Disparador.
8. Mando de velocidades
9. Cuentafotogramas.
10. Cámara de visor trasero.
11. Zapata del flash
12. Anillo de enfoque.
La luz entra por el objetivo
frontal, ésta es detenida por
el diafragma que puede tener
diversas aperturas.
Le sigue en el sistema óptico
un espejo inclinado a 45º que
dirige la imagen hacia el
pentaprisma el encargado de
hacer la rotación a fin de que
podamos ver la imagen
adecuadamente por el visor
(sin error de paralaje).

6. Cámara REFLEX
 Los elementos básicos que componen una cámara son:
 CUERPO: es una caja herméticamente cerrada, que sólo
permite la entrada de luz a través del objetivo.
 OBJETIVO: conjunto de lentes que concentran los rayos
de luz emanados por el objeto en la cámara.
 DIAFRAGMA: disco que controla la cantidad de luz que
llega a la película.
 OBTURADOR: dispositivo mecánico por el que se controla
el tiempo de exposición de la película a la luz.
 VISOR: elemento a través del cual se puede ver con
anterioridad la perspectiva y el campo visual que abarca la
fotografía.
