RELAVE DE MINAS Y SUS TRATAMIENTOS

1. PRESNETADO POR :
DISEÑO DE RELAVES
CURSO: IMPACTO AMBIENTALY CIERRE DE MINAS
UNIVERSIDAD NACIONAL DE HUANCAVELICA
FACULTAD DE INGENIERIA DE MINAS CIVIL
AMBIENTAL
ESCUELA PROFESIONAL DE INGENIERIA DE MINAS
DOCENTE:

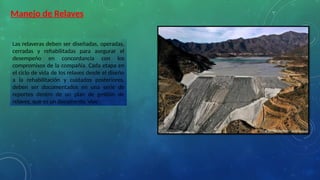

2. Las relaveras deben ser diseñadas, operadas,
cerradas y rehabilitadas para asegurar el
desempeño en concordancia con los
compromisos de la compañía. Cada etapa en
el ciclo de vida de los relaves desde el diseño
a la rehabilitación y cuidados posteriores,
deben ser documentados en una serie de
reportes dentro de un plan de gestión de
relaves, que es un documento 'vivo'.
Manejo de Relaves

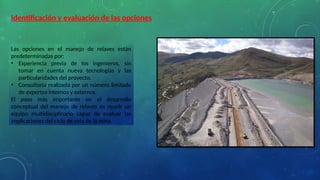

3. Identificación y evaluación de las opciones
Las opciones en el manejo de relaves están
predeterminadas por:
• Experiencia previa de los ingenieros, sin
tomar en cuenta nueva tecnologías y las
particularidades del proyecto.
• Consultoria realizada por un número limitado
de expertos internos y externos.
El paso más importante en el desarrollo
conceptual del manejo de relaves es reunir un
equipo multidisciplinario capaz de evaluar las
implicaciones del ciclo de vida de la mina.

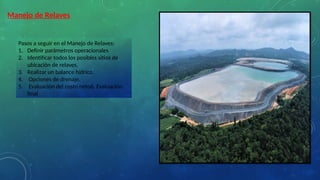

4. Manejo de Relaves
Pasos a seguir en el Manejo de Relaves:
1. Definir parámetros operacionales
2. Identificar todos los posibles sitios de
ubicación de relaves.
3. Realizar un balance hídrico.
4. Opciones de drenaje.
5. Evaluación del costo neto6. Evaluación
final

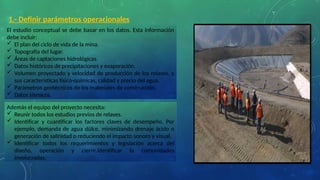

5. 1.- Definir parámetros operacionales
El estudio conceptual se debe basar en los datos. Esta información
debe incluir:
 El plan del ciclo de vida de la mina.
 Topografía del lugar.
 Áreas de captaciones hidrológicas.
 Datos históricos de precipitaciones y evaporación.
 Volumen proyectado y velocidad de producción de los relaves, y
sus características físico-químicas, calidad y precio del agua.
 Parámetros geotécnicos de los materiales de construcción.
 Datos sísmicos.
Además el equipo del proyecto necesita:
 Reunir todos los estudios previos de relaves.
 Identificar y cuantificar los factores claves de desempeño. Por
ejemplo, demanda de agua dülce, minimizando drenaje ácido o
generación de salinidad o reduciendo el impacto sonoro y visual.
 Identificar todos los requerimientos y legislación acerca del
diseño, operación y cierre.Identificar la comunidades
involucradas.

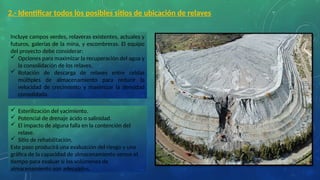

6. 2.- Identificar todos los posibles sitios de ubicación de relaves
Incluye campos verdes, relaveras existentes, actuales y
futuros, galerías de la mina, y escombreras. El equipo
del proyecto debe considerar:
 Opciones para maximizar la recuperación del agua y
la consolidación de los relaves.
 Rotación de descarga de relaves entre celdas
múltiples de almacenamiento para reducir la
velocidad de crecimiento y maximizar la densidad
consolidada.
 Esterilización del yacimiento.
 Potencial de drenaje ácido o salinidad.
 El impacto de alguna falla en la contención del
relave.
 Sitio de rehabilitación.
Este paso producirá una evaluación del riesgo y una
gráfica de la capacidad de almacenamiento versus el
tiempo para evaluar si los volúmenes de
almacenamiento son adecuados.

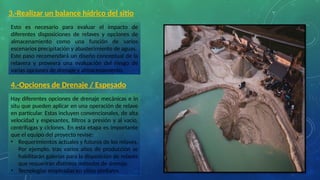

7. 3.-Realizar un balance hídrico del sitio
Esto es necesario para evaluar el impacto de
diferentes disposiciones de relaves y opciones de
almacenamiento como una función de varios
escenarios precipitación y abastecimiento de aguas.
Este paso recomendará un diseño conceptual de la
relavera y proveerá una evaluación del riesgo de
varias opciones de drenaje y almacenamiento.
4.-Opciones de Drenaje / Espesado
Hay diferentes opciones de drenaje mecánicas e in
situ que pueden aplicar en una operación de relave
en particular. Estas incluyen convencionales, de alta
velocidad y espesantes, filtros a presión y al vacío,
centrifugas y ciclones. En esta etapa es importante
que el equipo del proyecto revise:
• Requerimientos actuales y futuros de los relaves.
Por ejemplo, tras varios años de producción se
habilitarán galerías para la disposición de relaves
que requerirán distintos métodos de drenaje.
• Tecnologías empleadas en sitios similares.

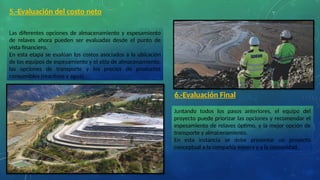

8. 5.-Evaluación del costo neto
Las diferentes opciones de almacenamiento y espesamiento
de relaves ahora pueden ser evaluadas desde el punto de
vista financiero.
En esta etapa se evalúan los costos asociados a la ubicación
de los equipos de espesamiento y el sitio de almacenamiento,
las opciones de transporte y los precios de productos
consumibles (reactivos y agua).
6.-Evaluación Final
Juntando todos los pasos anteriores, el equipo del
proyecto puede priorizar las opciones y recomendar el
espesamiento de relaves óptimo, y la mejor opción de
transporte y almacenamiento.
En esta instancia se debe presentar un proyecto
conceptual a la compañía minera y a la comunidad.

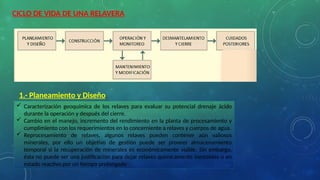

9. CICLO DE VIDA DE UNA RELAVERA
1.- Planeamiento y Diseño
 Caracterización geoquímica de los relaves para evaluar su potencial drenaje ácido
durante la operación y después del cierre.
 Cambio en el manejo, incremento del rendimiento en la planta de procesamiento y
cumplimiento con los requerimientos en lo concerniente a relaves y cuerpos de agua.
 Reprocesamiento de relaves, algunos relaves pueden contener aún valiosos
minerales, por ello un objetivo de gestión puede ser proveer almacenamiento
temporal si la recuperación de minerales es económicamente viable. Sin embargo,
ésta no puede ser una justificación para dejar relaves quimicamente inestables o en
estado reactivo por un tiempo prolongado

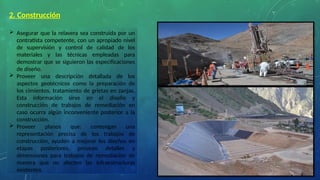

10. 2. Construcción
 Asegurar que la relavera sea construida por un
contratista competente, con un apropiado nivel
de supervisión y control de calidad de los
materiales y las técnicas empleadas para
demostrar que se siguieron las especificaciones
de diseño.
 Proveer una descripción detallada de los
aspectos geotécnicos como la preparación de
los cimientos, tratamiento de grietas en zanjas.
Esta información sirve en el diseño y
construcción de trabajos de remediación en
caso ocurra algún inconveniente posterior a la
construcción.
 Proveer planos que: contengan una
representación precisa de los trabajos de
construcción, ayuden a mejorar los diseños en
etapas posteriores, provean detalles y
dimensiones para trabajos de remediación de
manera que no afecten las infraestructuras
existentes.

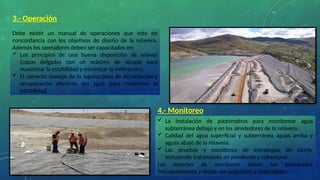

11. 3.- Operación
Debe existir un manual de operaciones que este en
concordancia con los objetivos de diseño de la relavera.
Además los operadores deben ser capacitados en:
 Los principios de una buena disposición de relaves
(capas delgadas con un máximo de secado para
maximizar la estabilidad y minimizar la infiltración).
 El correcto manejo de la laguna/poza de decantación y
recuperación eficiente del agua para maximizar la
estabilidad.
4.- Monitoreo
 La instalación de piezómetros para monitorear agua
subterránea debajo y en los alrededores de la relavera.
 Calidad del agua superficial y subterránea aguas arriba y
aguas abajo de la relavera.
 Las pruebas y monitoreo de estrategias de cierre,
incluyendo tratamiento en pendiente y coberturas.
Los reportes de monitoreo deben ser preparados
frecuentemente y deben ser accesibles y entendibles.

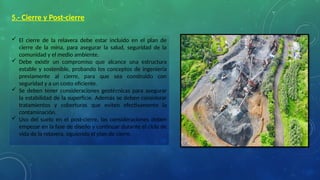

12. 5.- Cierre y Post-cierre
 El cierre de la relavera debe estar incluido en el plan de
cierre de la mina, para asegurar la salud, seguridad de la
comunidad y el medio ambiente.
 Debe existir un compromiso que alcance una estructura
estable y sostenible, probando los conceptos de ingeniería
previamente al cierre, para que sea construido con
seguridad y a un costo eficiente.
 Se deben tener consideraciones geotécnicas para asegurar
la estabilidad de la superficie. Además se deben considerar
tratamientos y coberturas que eviten efectivamente la
contaminación.
 Uso del suelo en el post-cierre, las consideraciones deben
empezar en la fase de diseño y continuar durante el ciclo de
vida de la relavera, siguiendo el plan de cierre.
