1. Manejo de Relaves
Mineros

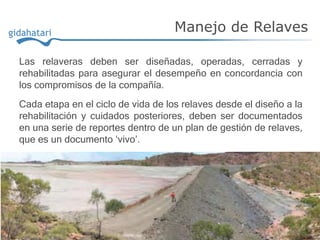

2. Las relaveras deben ser diseñadas, operadas, cerradas y
rehabilitadas para asegurar el desempeño en concordancia con
los compromisos de la compañía.
Cada etapa en el ciclo de vida de los relaves desde el diseño a la
rehabilitación y cuidados posteriores, deben ser documentados
en una serie de reportes dentro de un plan de gestión de relaves,
que es un documento ‘vivo’.
Manejo de Relaves

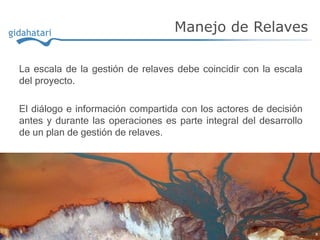

3. La escala de la gestión de relaves debe coincidir con la escala
del proyecto.
El diálogo e información compartida con los actores de decisión
antes y durante las operaciones es parte integral del desarrollo
de un plan de gestión de relaves.
Manejo de Relaves

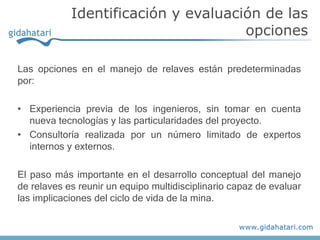

4. Las opciones en el manejo de relaves están predeterminadas
por:
• Experiencia previa de los ingenieros, sin tomar en cuenta
nueva tecnologías y las particularidades del proyecto.
• Consultoría realizada por un número limitado de expertos
internos y externos.
El paso más importante en el desarrollo conceptual del manejo
de relaves es reunir un equipo multidisciplinario capaz de evaluar
las implicaciones del ciclo de vida de la mina.
Identificación y evaluación de las
opciones

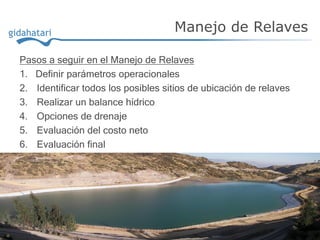

5. Pasos a seguir en el Manejo de Relaves
1. Definir parámetros operacionales
2. Identificar todos los posibles sitios de ubicación de relaves
3. Realizar un balance hídrico
4. Opciones de drenaje
5. Evaluación del costo neto
6. Evaluación final
Manejo de Relaves

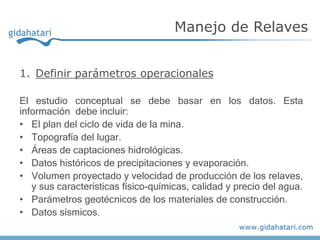

6. 1. Definir parámetros operacionales
El estudio conceptual se debe basar en los datos. Esta
información debe incluir:
• El plan del ciclo de vida de la mina.
• Topografía del lugar.
• Áreas de captaciones hidrológicas.
• Datos históricos de precipitaciones y evaporación.
• Volumen proyectado y velocidad de producción de los relaves,
y sus características físico-químicas, calidad y precio del agua.
• Parámetros geotécnicos de los materiales de construcción.
• Datos sísmicos.
Manejo de Relaves

7. Además el equipo del proyecto necesita:
• Reunir todos los estudios previos de relaves.
• Identificar y cuantificar los factores claves de desempeño. Por
ejemplo, demanda de agua dulce, minimizando drenaje ácido
o generación de salinidad o reduciendo el impacto sonoro y
visual.
• Identificar todos los requerimientos y legislación acerca del
diseño, operación y cierre.
• Identificar la comunidades involucradas.
Manejo de Relaves

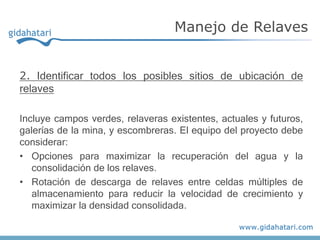

8. 2. Identificar todos los posibles sitios de ubicación de
relaves
Incluye campos verdes, relaveras existentes, actuales y futuros,
galerías de la mina, y escombreras. El equipo del proyecto debe
considerar:
• Opciones para maximizar la recuperación del agua y la
consolidación de los relaves.
• Rotación de descarga de relaves entre celdas múltiples de
almacenamiento para reducir la velocidad de crecimiento y
maximizar la densidad consolidada.
Manejo de Relaves

9. • Esterilización del yacimiento.
• Potencial de drenaje ácido o salinidad.
• El impacto de alguna falla en la contención del relave.
• Sitio de rehabilitación.
Este paso producirá una evaluación del riesgo y una gráfica de la
capacidad de almacenamiento versus el tiempo para evaluar si
los volúmenes de almacenamiento son adecuados.
Manejo de Relaves

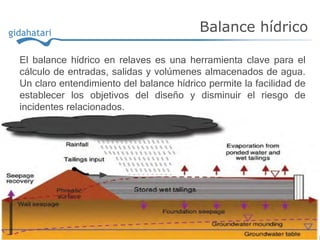

10. 3. Realizar un balance hídrico del sitio
Esto es necesario para evaluar el impacto de diferentes
disposiciones de relaves y opciones de almacenamiento como
una función de varios escenarios precipitación y abastecimiento
de aguas.
Este paso recomendará un diseño conceptual de la relavera y
proveerá una evaluación del riesgo de varias opciones de
drenaje y almacenamiento.
Manejo de Relaves

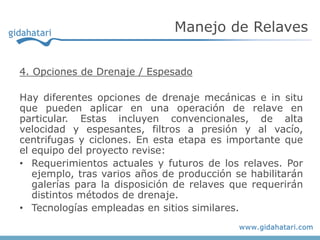

11. 4. Opciones de Drenaje / Espesado
Hay diferentes opciones de drenaje mecánicas e in situ
que pueden aplicar en una operación de relave en
particular. Estas incluyen convencionales, de alta
velocidad y espesantes, filtros a presión y al vacío,
centrifugas y ciclones. En esta etapa es importante que
el equipo del proyecto revise:
• Requerimientos actuales y futuros de los relaves. Por
ejemplo, tras varios años de producción se habilitarán
galerías para la disposición de relaves que requerirán
distintos métodos de drenaje.
• Tecnologías empleadas en sitios similares.
Manejo de Relaves

12. 5. Evaluación del costo neto
Las diferentes opciones de almacenamiento y
espesamiento de relaves ahora pueden ser
evaluadas desde el punto de vista financiero.
En esta etapa se evalúan los costos asociados a la
ubicación de los equipos de espesamiento y el sitio
de almacenamiento, las opciones de transporte y los
precios de productos consumibles (reactivos y
agua).
Manejo de Relaves

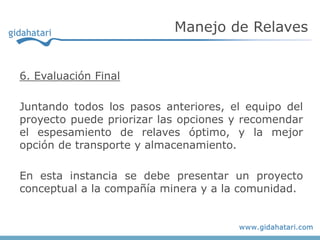

13. 6. Evaluación Final
Juntando todos los pasos anteriores, el equipo del
proyecto puede priorizar las opciones y recomendar
el espesamiento de relaves óptimo, y la mejor
opción de transporte y almacenamiento.
En esta instancia se debe presentar un proyecto
conceptual a la compañía minera y a la comunidad.
Manejo de Relaves

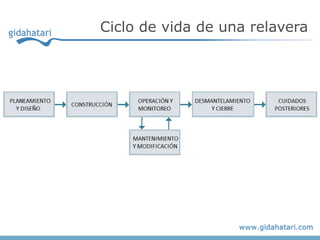

14. Ciclo de vida de una relavera

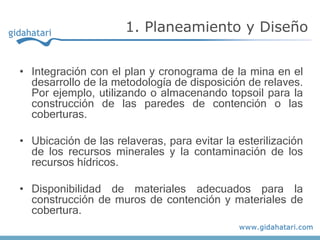

15. • Integración con el plan y cronograma de la mina en el
desarrollo de la metodología de disposición de relaves.
Por ejemplo, utilizando o almacenando topsoil para la
construcción de las paredes de contención o las
coberturas.
• Ubicación de las relaveras, para evitar la esterilización
de los recursos minerales y la contaminación de los
recursos hídricos.
• Disponibilidad de materiales adecuados para la
construcción de muros de contención y materiales de
cobertura.
1. Planeamiento y Diseño

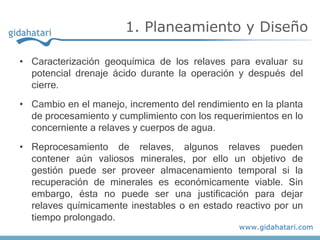

16. • Caracterización geoquímica de los relaves para evaluar su
potencial drenaje ácido durante la operación y después del
cierre.
• Cambio en el manejo, incremento del rendimiento en la planta
de procesamiento y cumplimiento con los requerimientos en lo
concerniente a relaves y cuerpos de agua.
• Reprocesamiento de relaves, algunos relaves pueden
contener aún valiosos minerales, por ello un objetivo de
gestión puede ser proveer almacenamiento temporal si la
recuperación de minerales es económicamente viable. Sin
embargo, ésta no puede ser una justificación para dejar
relaves químicamente inestables o en estado reactivo por un
tiempo prolongado.
1. Planeamiento y Diseño

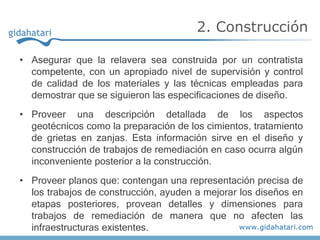

17. • Asegurar que la relavera sea construida por un contratista
competente, con un apropiado nivel de supervisión y control
de calidad de los materiales y las técnicas empleadas para
demostrar que se siguieron las especificaciones de diseño.
• Proveer una descripción detallada de los aspectos
geotécnicos como la preparación de los cimientos, tratamiento
de grietas en zanjas. Esta información sirve en el diseño y
construcción de trabajos de remediación en caso ocurra algún
inconveniente posterior a la construcción.
• Proveer planos que: contengan una representación precisa de
los trabajos de construcción, ayuden a mejorar los diseños en
etapas posteriores, provean detalles y dimensiones para
trabajos de remediación de manera que no afecten las
infraestructuras existentes.
2. Construcción

18. Debe existir un manual de operaciones que este en
concordancia con los objetivos de diseño de la relavera. Además
los operadores deben ser capacitados en:
• Los principios de una buena disposición de relaves (capas
delgadas con un máximo de secado para maximizar la
estabilidad y minimizar la infiltración).
• El correcto manejo de la laguna/poza de decantación y
recuperación eficiente del agua para maximizar la estabilidad.
3. Operación

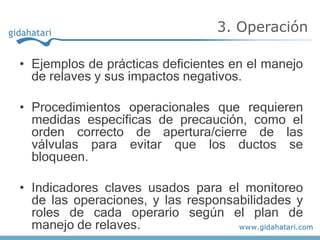

19. • Ejemplos de prácticas deficientes en el manejo
de relaves y sus impactos negativos.
• Procedimientos operacionales que requieren
medidas específicas de precaución, como el
orden correcto de apertura/cierre de las
válvulas para evitar que los ductos se
bloqueen.
• Indicadores claves usados para el monitoreo
de las operaciones, y las responsabilidades y
roles de cada operario según el plan de
manejo de relaves.
3. Operación

20. • Cronograma y mantenimiento preventivo de los
equipos para asegurar su correcto
funcionamiento.
• La importancia de tener un registro de los
datos del monitoreo y desempeño.
• La necesidad de reportar cualquier
observación inesperada a los supervisores y
seguir las acciones de los planes de
emergencia.
3. Operación

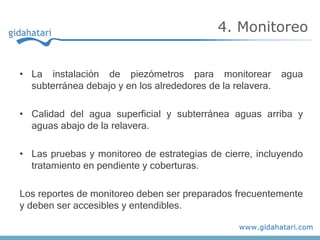

21. • La instalación de piezómetros para monitorear agua
subterránea debajo y en los alrededores de la relavera.
• Calidad del agua superficial y subterránea aguas arriba y
aguas abajo de la relavera.
• Las pruebas y monitoreo de estrategias de cierre, incluyendo
tratamiento en pendiente y coberturas.
Los reportes de monitoreo deben ser preparados frecuentemente
y deben ser accesibles y entendibles.
4. Monitoreo

22. • El cierre de la relavera debe estar incluido en el plan de
cierre de la mina, para asegurar la salud, seguridad de la
comunidad y el medio ambiente.
• Debe existir un compromiso que alcance una estructura
estable y sostenible, probando los conceptos de
ingeniería previamente al cierre, para que sea construido
con seguridad y a un costo eficiente.
5. Cierre y Post-cierre

23. • Se deben tener consideraciones geotécnicas para
asegurar la estabilidad de la superficie. Además se
deben considerar tratamientos y coberturas que eviten
efectivamente la contaminación.
• Uso del suelo en el post-cierre, las consideraciones
deben empezar en la fase de diseño y continuar durante
el ciclo de vida de la relavera, siguiendo el plan de cierre.
5. Cierre y Post-cierre

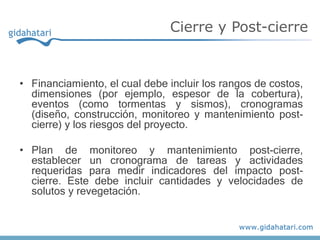

24. • Financiamiento, el cual debe incluir los rangos de costos,
dimensiones (por ejemplo, espesor de la cobertura),
eventos (como tormentas y sismos), cronogramas
(diseño, construcción, monitoreo y mantenimiento post-
cierre) y los riesgos del proyecto.
• Plan de monitoreo y mantenimiento post-cierre,
establecer un cronograma de tareas y actividades
requeridas para medir indicadores del impacto post-
cierre. Este debe incluir cantidades y velocidades de
solutos y revegetación.
Cierre y Post-cierre

25. www.gidahatari.com
Métodos de disposición de
relaves

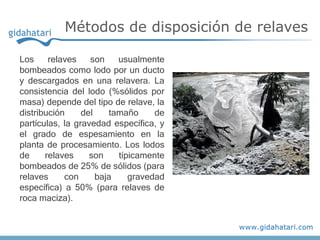

26. Los relaves son usualmente
bombeados como lodo por un ducto
y descargados en una relavera. La
consistencia del lodo (%sólidos por
masa) depende del tipo de relave, la
distribución del tamaño de
partículas, la gravedad específica, y
el grado de espesamiento en la
planta de procesamiento. Los lodos
de relaves son típicamente
bombeados de 25% de sólidos (para
relaves con baja gravedad
específica) a 50% (para relaves de
roca maciza).
Métodos de disposición de relaves

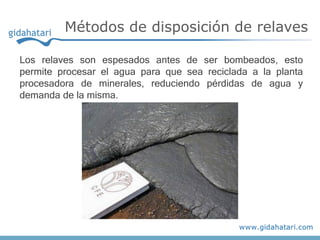

27. Los relaves son espesados antes de ser bombeados, esto
permite procesar el agua para que sea reciclada a la planta
procesadora de minerales, reduciendo pérdidas de agua y
demanda de la misma.
Métodos de disposición de relaves

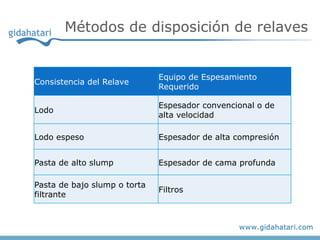

28. Métodos de disposición de relaves
Consistencia del Relave
Equipo de Espesamiento
Requerido
Lodo
Espesador convencional o de
alta velocidad
Lodo espeso Espesador de alta compresión
Pasta de alto slump Espesador de cama profunda
Pasta de bajo slump o torta
filtrante
Filtros

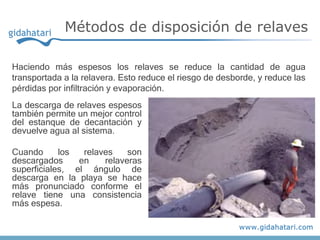

29. La descarga de relaves espesos
también permite un mejor control
del estanque de decantación y
devuelve agua al sistema.
Cuando los relaves son
descargados en relaveras
superficiales, el ángulo de
descarga en la playa se hace
más pronunciado conforme el
relave tiene una consistencia
más espesa.
Métodos de disposición de relaves
Haciendo más espesos los relaves se reduce la cantidad de agua
transportada a la relavera. Esto reduce el riesgo de desborde, y reduce las
pérdidas por infiltración y evaporación.

30. Métodos de disposición de relaves
Consistencia
Angulo a la playa
(%)
Lodo 1 a 2
Lodo Espesado 2 a 3
Pasta de Alto Slump 3 a 6
Pasta de Bajo Slump 6 a 10

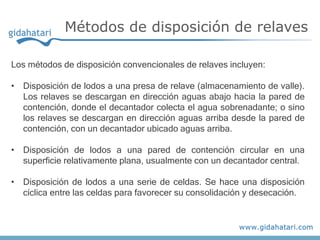

31. Métodos de disposición de relaves
Los métodos de disposición convencionales de relaves incluyen:
• Disposición de lodos a una presa de relave (almacenamiento de valle).
Los relaves se descargan en dirección aguas abajo hacia la pared de
contención, donde el decantador colecta el agua sobrenadante; o sino
los relaves se descargan en dirección aguas arriba desde la pared de
contención, con un decantador ubicado aguas arriba.
• Disposición de lodos a una pared de contención circular en una
superficie relativamente plana, usualmente con un decantador central.
• Disposición de lodos a una serie de celdas. Se hace una disposición
cíclica entre las celdas para favorecer su consolidación y desecación.

32. Métodos de disposición de relaves
• Descarga central de lodo espesado (CTD) en una superficie
relativamente plana, con agua sobrenadante colectada en un canal
angosto.
• Descarga en valle bajo de lodo espesado (DVD) hacia una pared de
contención, ubicado en la captación.
• Disposición de lodos espesados a celdas, en combinación con un
aumento mecánico del secado, como el utilizado en los lodos rojos en
la industria de la alúmina.
• Lodos dispuestos en tajos,
como lodos espesados o
combinado con escombros.
• Relleno subterráneo en bancos,
en la forma de llenado
hidráulico, llenado de roca o
relleno de relave cementado.

33. Métodos de disposición de relaves
Disposición Almacenamiento Ventajas Desventajas
Descarga de
lodo hacia
pared de
contención
Presa de relave
Maximiza el volumen de
almacenamiento para una
altura de pared dada.
Se puede recuperar el agua
que retorna al sistema.
Los flujos naturales de valle pueden
ser interrumpidos.
Una pared de contención que retenga
el agua es requerida para evitar
infiltración.
La deposición de relaves finos contra
la pared pueden afectar la
estabilidad.
Potencial de desbordamiento por el
agua o los relaves.
Requerirá un aliviadero final.
Descarga de
lodos fuera
de la pared
de
contención
Presa de relave
Puede no requerirse una
gran capacidad de
contención de la presa.
Con un correcto manejo, no
debería ocurrir un
desbordamiento y un
aliviadero final no será
necesario.
Los flujos naturales de valle pueden
ser interrumpidos.
El agua que retorna al sistema tiene
que moverse aguas arriba de la playa
de relave.

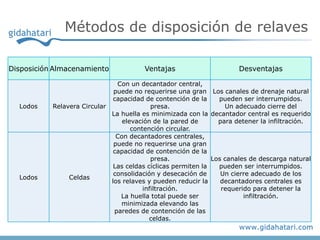

34. Métodos de disposición de relaves
Disposición Almacenamiento Ventajas Desventajas
Lodos Relavera Circular
Con un decantador central,
puede no requerirse una gran
capacidad de contención de la
presa.
La huella es minimizada con la
elevación de la pared de
contención circular.
Los canales de drenaje natural
pueden ser interrumpidos.
Un adecuado cierre del
decantador central es requerido
para detener la infiltración.
Lodos Celdas
Con decantadores centrales,
puede no requerirse una gran
capacidad de contención de la
presa.
Las celdas cíclicas permiten la
consolidación y desecación de
los relaves y pueden reducir la
infiltración.
La huella total puede ser
minimizada elevando las
paredes de contención de las
celdas.
Los canales de descarga natural
pueden ser interrumpidos.
Un cierre adecuado de los
decantadores centrales es
requerido para detener la
infiltración.

35. Métodos de disposición de relaves
Disposición Almacenamiento Ventajas Desventajas
Lodo
Espesado
CTD, DVD o
celdas
El espesamiento reduce
pérdidas de agua, reduce el
volumen sobrenadante y la
infiltración.
El espesamiento permite
una rehabilitación más
rápida.
CTD tiene un impacto menor
en la topografía del sitio.
El espesamiento y bombeo
significan costos adicionales a la
disposición de lodos.
Debido al bajo ángulo de descarga
en la playa, la huella del CTD es
grande, con implicaciones en la
rehabilitación.
Las celdas requieren desecación
mecánica y es costosa.
Lodos Subterráneo
Elimina la necesidad de una
relavera superficial.
Puede ser transportado por
gravedad.
Puede mejorar la estabilidad
de los trabajos
subterráneos.
El sobrenadante es difícil de
recuperar.
Sólo se hace una utilización parcial
del almacenamiento disponible.
Pueden inundarse labores
subterráneas adyancentes.
Lodos En tajo
Elimina la necesidad de una
relavera superficial.
Puede ser transportado por
gravedad.
El sobrenadante puede ser
recuperado por bombeo.
La velocidad de consolidación del
relave es reducida.
Pérdidas en los procesos químicos y
recuperación del agua.

36. Métodos de disposición de relaves
Disposición Almacenamiento Ventajas Desventajas
Lodo
Espesado
En tajo
Elimina la necesidad de
relaveras en la
superficie.
Puede ser transportado
por gravedad.
La cantidad reducida de
sobrenadante no
requiere ser recuperado.
El espesamiento implica
un costo adicional.
La velocidad de
consolidación de los
relaves es reducida, y la
desecación de la
superficie es reducida.
Pasta
cementada
Subterráneo
Puede ser transportado
por gravedad.
Se produce baja
cantidad de agua
sobrenadante,
permitiendo un llenado
rápido.
Provee estabilidad para
desarrollar minería en
bancos adyacentes.
La producción de pasta y
la adición de cemento
implican altos costos.

37. www.gidahatari.com
Contención de relaves

38. Para las relaveras superficiales, las paredes de contención son
normalmente construidas en una serie de plataformas usando el
método aguas arriba o aguas abajo. Estos métodos consisten en
que la cima de la pared de contención avanza en dirección aguas
abajo, o crece verticalmente aguas arriba progresivamente
cuando el terraplén se construye.
Contención de relaves

39. Las paredes de
contención que crecen
aguas abajo requieren
un volumen más
grande de materiales
de préstamo que en la
pared de contención
que crece en dirección
aguas arriba.
Contención de relaves

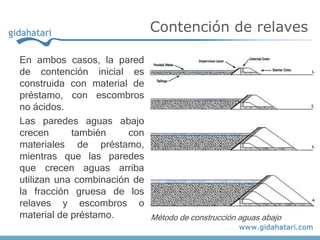

40. En ambos casos, la pared
de contención inicial es
construida con material de
préstamo, con escombros
no ácidos.
Las paredes aguas abajo
crecen también con
materiales de préstamo,
mientras que las paredes
que crecen aguas arriba
utilizan una combinación de
la fracción gruesa de los
relaves y escombros o
material de préstamo.
Contención de relaves
Método de construcción aguas abajo

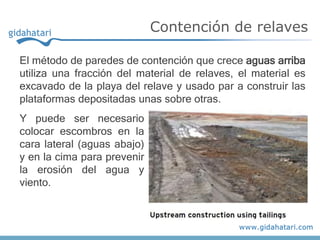

41. El método de paredes de contención que crece aguas arriba
utiliza una fracción del material de relaves, el material es
excavado de la playa del relave y usado par a construir las
plataformas depositadas unas sobre otras.
Contención de relaves
Y puede ser necesario
colocar escombros en la
cara lateral (aguas abajo)
y en la cima para prevenir
la erosión del agua y
viento.

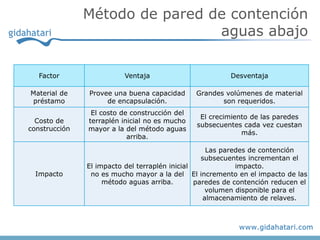

42. Método de pared de contención
aguas abajo
Factor Ventaja Desventaja
Material de
préstamo
Provee una buena capacidad
de encapsulación.
Grandes volúmenes de material
son requeridos.
Costo de
construcción
El costo de construcción del
terraplén inicial no es mucho
mayor a la del método aguas
arriba.
El crecimiento de las paredes
subsecuentes cada vez cuestan
más.
Impacto
El impacto del terraplén inicial
no es mucho mayor a la del
método aguas arriba.
Las paredes de contención
subsecuentes incrementan el
impacto.
El incremento en el impacto de las
paredes de contención reducen el
volumen disponible para el
almacenamiento de relaves.

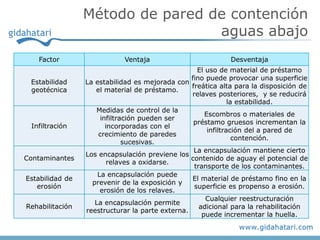

43. Método de pared de contención
aguas abajo
Factor Ventaja Desventaja
Estabilidad
geotécnica
La estabilidad es mejorada con
el material de préstamo.
El uso de material de préstamo
fino puede provocar una superficie
freática alta para la disposición de
relaves posteriores, y se reducirá
la estabilidad.
Infiltración
Medidas de control de la
infiltración pueden ser
incorporadas con el
crecimiento de paredes
sucesivas.
Escombros o materiales de
préstamo gruesos incrementan la
infiltración del a pared de
contención.
Contaminantes
Los encapsulación previene los
relaves a oxidarse.
La encapsulación mantiene cierto
contenido de aguay el potencial de
transporte de los contaminantes.
Estabilidad de
erosión
La encapsulación puede
prevenir de la exposición y
erosión de los relaves.
El material de préstamo fino en la
superficie es propenso a erosión.
Rehabilitación
La encapsulación permite
reestructurar la parte externa.
Cualquier reestructuración
adicional para la rehabilitación
puede incrementar la huella.

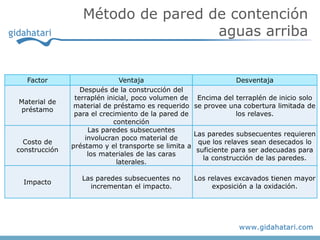

44. Método de pared de contención
aguas arriba
Factor Ventaja Desventaja
Material de
préstamo
Después de la construcción del
terraplén inicial, poco volumen de
material de préstamo es requerido
para el crecimiento de la pared de
contención
Encima del terraplén de inicio solo
se provee una cobertura limitada de
los relaves.
Costo de
construcción
Las paredes subsecuentes
involucran poco material de
préstamo y el transporte se limita a
los materiales de las caras
laterales.
Las paredes subsecuentes requieren
que los relaves sean desecados lo
suficiente para ser adecuadas para
la construcción de las paredes.
Impacto
Las paredes subsecuentes no
incrementan el impacto.
Los relaves excavados tienen mayor
exposición a la oxidación.

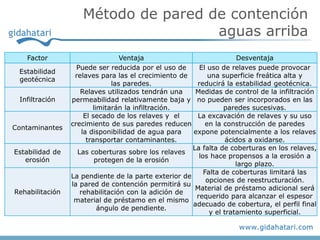

45. Método de pared de contención
aguas arriba
Factor Ventaja Desventaja
Estabilidad
geotécnica
Puede ser reducida por el uso de
relaves para las el crecimiento de
las paredes.
El uso de relaves puede provocar
una superficie freática alta y
reducirá la estabilidad geotécnica.
Infiltración
Relaves utilizados tendrán una
permeabilidad relativamente baja y
limitarán la infiltración.
Medidas de control de la infiltración
no pueden ser incorporados en las
paredes sucesivas.
Contaminantes
El secado de los relaves y el
crecimiento de sus paredes reducen
la disponibilidad de agua para
transportar contaminantes.
La excavación de relaves y su uso
en la construcción de paredes
expone potencialmente a los relaves
ácidos a oxidarse.
Estabilidad de
erosión
Las coberturas sobre los relaves
protegen de la erosión
La falta de coberturas en los relaves,
los hace propensos a la erosión a
largo plazo.
Rehabilitación
La pendiente de la parte exterior de
la pared de contención permitirá su
rehabilitación con la adición de
material de préstamo en el mismo
ángulo de pendiente.
Falta de coberturas limitará las
opciones de reestructuración.
Material de préstamo adicional será
requerido para alcanzar el espesor
adecuado de cobertura, el perfil final
y el tratamiento superficial.

46. www.gidahatari.com
Gestión del Agua en
Relaves

47. La gestión efectiva de la cantidad y calidad de agua es clave para
la gestión responsable de relaves. Las principales
consideraciones durante el diseño, operación y cierre de
relaveras son:
• La disponibilidad de agua con calidad aceptable.
• Los usuarios principales del agua y el valor del agua para la
comunidad.
• La necesidad de recuperación de agua y reactivos.
• Cantidad de flujo bombeado y sus distancias.
Gestión del agua en relaves

48. ...(continuación)
• Reducción o incrementos en evaporación (dependiendo si el
balance hídrico está en déficit o superávit, respectivamente).
• Minimización de la generación de drenaje ácido.
• Control de las descargas de contaminantes con los relaves.
• Tratamiento de aguas y efluentes.
• Reducción de la infiltración al agua subterránea.
• Reducción del riesgo asociado a las relaveras.
Gestión del agua en relaves

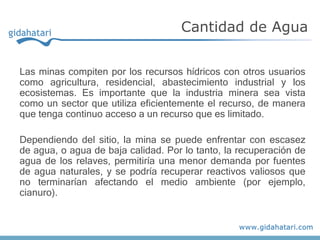

49. Las minas compiten por los recursos hídricos con otros usuarios
como agricultura, residencial, abastecimiento industrial y los
ecosistemas. Es importante que la industria minera sea vista
como un sector que utiliza eficientemente el recurso, de manera
que tenga continuo acceso a un recurso que es limitado.
Dependiendo del sitio, la mina se puede enfrentar con escasez
de agua, o agua de baja calidad. Por lo tanto, la recuperación de
agua de los relaves, permitiría una menor demanda por fuentes
de agua naturales, y se podría recuperar reactivos valiosos que
no terminarían afectando el medio ambiente (por ejemplo,
cianuro).
Cantidad de Agua

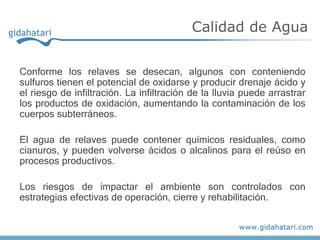

50. Conforme los relaves se desecan, algunos con conteniendo
sulfuros tienen el potencial de oxidarse y producir drenaje ácido y
el riesgo de infiltración. La infiltración de la lluvia puede arrastrar
los productos de oxidación, aumentando la contaminación de los
cuerpos subterráneos.
El agua de relaves puede contener químicos residuales, como
cianuros, y pueden volverse ácidos o alcalinos para el reúso en
procesos productivos.
Los riesgos de impactar el ambiente son controlados con
estrategias efectivas de operación, cierre y rehabilitación.
Calidad de Agua

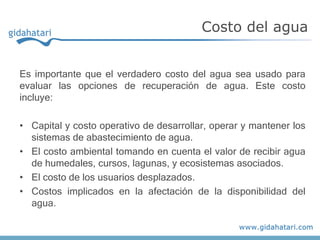

51. Es importante que el verdadero costo del agua sea usado para
evaluar las opciones de recuperación de agua. Este costo
incluye:
• Capital y costo operativo de desarrollar, operar y mantener los
sistemas de abastecimiento de agua.
• El costo ambiental tomando en cuenta el valor de recibir agua
de humedales, cursos, lagunas, y ecosistemas asociados.
• El costo de los usuarios desplazados.
• Costos implicados en la afectación de la disponibilidad del
agua.
Costo del agua

52. El balance hídrico en relaves es una herramienta clave para el
cálculo de entradas, salidas y volúmenes almacenados de agua.
Un claro entendimiento del balance hídrico permite la facilidad de
establecer los objetivos del diseño y disminuir el riesgo de
incidentes relacionados.
Balance hídrico

53. Durante la operación, las entradas al balance hídrico de relaves
son:
• El agua de relave descargada.
• Precipitación y captura de escorrentía.
Y las salidas son:
• El agua recuperada para reúso en la planta de producción,
incluyendo el agua almacenada en la presa.
• Agua extraída para tratamiento y descarga al ambiente.
• Agua arrastrada en los relaves estables.
• Evaporación del agua empozada.
• Infiltración por la pared de contención.
Balance hídrico

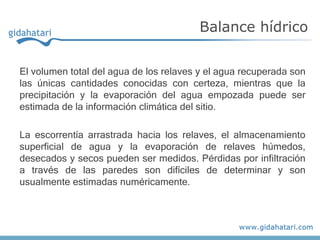

54. El volumen total del agua de los relaves y el agua recuperada son
las únicas cantidades conocidas con certeza, mientras que la
precipitación y la evaporación del agua empozada puede ser
estimada de la información climática del sitio.
La escorrentía arrastrada hacia los relaves, el almacenamiento
superficial de agua y la evaporación de relaves húmedos,
desecados y secos pueden ser medidos. Pérdidas por infiltración
a través de las paredes son difíciles de determinar y son
usualmente estimadas numéricamente.
Balance hídrico

55. El nivel de recuperación de agua de los relaves dependerá de la
consistencia de los mismos y de la medida de pérdidas de la
relavera.
Balance hídrico
Consistencia del relave
Potencial de recuperación
de agua
Lodos 50 a 60
Lodos espesados 60 a 70
Pasta de alto slump ~ 80
Pasta de bajo slump 85 a 90
Después de la etapa de cierre, no existen más entradas, sin
embargo, la precipitación y la captura de escorrentía puede ser
controlada por desvío a un aliviadero.

56. Gracias por su interés en este
tema

57. MEDIO
AMBIENTE
MINERÍA CONSULTORÍA CAPACITACIÓN CARRERAS
Caudal ecológico
Filtración de
relaves
Centrales
hidroeléctricas
Hidrogeología en
minería
Desafío
Cambio
climático
Diseño de
coberturas
Modelamiento
numérico
SIG en la
gestión de R.H.
Oportunidades
Balances
hídricos
Drenaje de mina
Sistemas de
monitoreo
Modelamiento
MODFLOW
Nuestro equipo
Monitoreo de
calidad hídrica
Bioremediación
de relaves
Asentamiento
por bombeo
Modelamiento
hidrológico
Misión y visión
Monitero de
cuencas
Redes de
monitoreo
Contacto
Para mayor información sobre nuestra empresa puede
revisar los siguientes vínculos:
Gidahatari
