Este documento describe los requisitos para un blog sobre resistencia eléctrica, incluyendo contenido sobre imágenes, videos y formatos de archivo. También resume conceptos clave sobre resistencia eléctrica, la ley de Ohm, códigos de colores de resistencias y un laboratorio propuesto sobre estos temas.

1. NOTA1: Realizar la siguiente entrada al blog.
Resistencia.
Debe contener: todo este documento; imágenes de corriente(3) y
resistencias(3) 1 video de resistencia; 1video de corriente eléctrica, 1 video
código de colores; 1 video de la ley de ohm.
Desarrollar el laboratorio en power point con plantilla, portada,
conclusiones, y guardar en los siguientes formatos: presentación con
diapositiva de porter point. Formato de intercambio de archivos jpeg y RTF
RESISTENCIA ELECTRICA.
Resistencia eléctrica es toda oposición que encuentra la corriente a su paso por
un circuito eléctrico cerrado, atenuando o frenando el libre flujo de circulación de
las cargas eléctricas o electrones. Cualquier dispositivo o consumidor conectado a
un circuito eléctrico representa en sí una carga, resistencia u obstáculo para la
circulación de la corriente eléctrica.
QUÉ ES EL OHM
El ohm es la unidad de medida de la resistencia que oponen los materiales al
paso de la corriente eléctrica y se representa con el símbolo o letra griega " "
(omega). La razón por la cual se acordó utilizar esa letra griega en lugar de la “O”
del alfabeto latino fue para evitar que se confundiera con el número cero “0”.
El ohm se define como la resistencia que ofrece al paso de la corriente eléctrica
una columna de mercurio (Hg) de 106,3 cm de alto, con una sección transversal
de 1 mm2, a una temperatura de 0o Celsius.
De acuerdo con la “Ley de Ohm”, un ohm ( 1 ) es el valor que posee una
resistencia eléctrica cuando al conectarse a un circuito eléctrico de un volt ( 1 V )
de tensión provoca un flujo de corriente de un amper ( 1 A ). La fórmula general de
la Ley de Ohm es la siguiente:
V: Voltaje.
I: Corriente.
R: Resistencia.

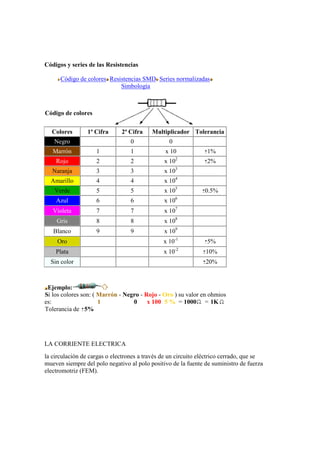

2. Códigos y series de las Resistencias
Código de colores Resistencias SMD Series normalizadas
Simbología
Código de colores
Colores 1ª Cifra 2ª Cifra Multiplicador Tolerancia
Negro 0 0
Marrón 1 1 x 10 1%
2
Rojo 2 2 x 10 2%
3
Naranja 3 3 x 10
Amarillo 4 4 x 104
Verde 5 5 x 105 0.5%
6
Azul 6 6 x 10
Violeta 7 7 x 107
Gris 8 8 x 108
Blanco 9 9 x 109
Oro x 10-1 5%
-2
Plata x 10 10%
Sin color 20%
Ejemplo:
Si los colores son: ( Marrón - Negro - Rojo - Oro ) su valor en ohmios
es: 1 0 x 100 5 % = 1000 = 1K
Tolerancia de 5%
LA CORRIENTE ELECTRICA
la circulación de cargas o electrones a través de un circuito eléctrico cerrado, que se
mueven siempre del polo negativo al polo positivo de la fuente de suministro de fuerza
electromotriz (FEM).

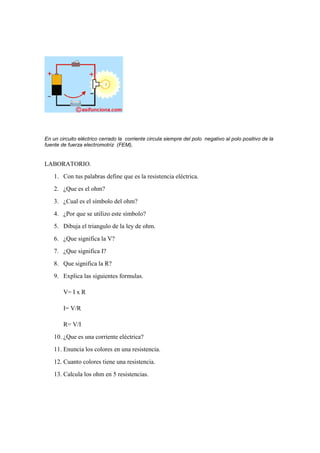

3. En un circuito eléctrico cerrado la. corriente circula siempre del polo. negativo al polo positivo de la.
fuente de fuerza electromotriz. (FEM),
LABORATORIO.
1. Con tus palabras define que es la resistencia eléctrica.
2. ¿Que es el ohm?
3. ¿Cual es el símbolo del ohm?
4. ¿Por que se utilizo este símbolo?
5. Dibuja el triangulo de la ley de ohm.
6. ¿Que significa la V?
7. ¿Que significa I?
8. Que significa la R?
9. Explica las siguientes formulas.
V= I x R
I= V/R
R= V/I
10. ¿Que es una corriente eléctrica?
11. Enuncia los colores en una resistencia.
12. Cuanto colores tiene una resistencia.
13. Calcula los ohm en 5 resistencias.
