Este documento presenta los resultados de un taller práctico sobre resistencias eléctricas. Los estudiantes aprendieron a calcular el valor de resistencias usando códigos de colores, y armaron circuitos en serie y paralelo con resistencias. Midieron los valores teóricos y prácticos de las resistencias, y calcularon las resistencias totales de los circuitos, encontrando pequeñas diferencias entre los valores teóricos y medidas. El taller les ayudó a aplicar la ley de Ohm y armar circuitos básicos.

1. Universidad Autónoma del Estado de México
Centro Universitario UAEM Zumpango
Ingeniería en Computación
Taller de metrología
Equipo 4.
Hernández Martínez Marco Antonio
Leonel Bautista Luis Enrique
Maya Santiago Erick Ricardo
Trejo Cruz Francisco Eduardo
Práctica 4: Resistencias
Ing. René Domínguez Escalona
25 de Marzo del 2012

2. Objetivos.
Conocer la ley de Ohm para el cálculo de la resistencia, corriente y voltaje.
Aprender el valor de las resistencias por el código de colores.
Armar circuitos básicos con resistencias en serie y paralelo.
Antecedentes teóricos.
Para inicializar la práctica, debemos conocer la forma correcta de calcular el valor
de las resistencias usando como apoyo el código de colores. Es indispensable contar con
este conocimiento, ya que nos permite saber de forma visual el valor de nuestras
resistencias, para poder compararlo con el valor medido.
Códigos y series de las Resistencias
Colores 1ª Cifra 2ª Cifra Multiplicador Tolerancia
Negro 0 0
Marrón 1 1 x 10 1%
Rojo 2 2 x 102 2%
Naranja 3 3 x 103
Amarillo 4 4 x 104
Verde 5 5 x 105 0.5%
Azul 6 6 x 106
Violeta 7 7 x 107
Gris 8 8 x 108
Blanco 9 9 x 109
Oro x 10-1 5%
Plata x 10-2 10%
Sin color 20%

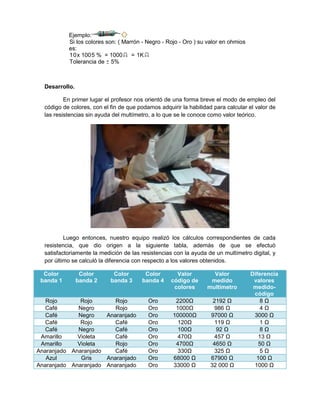

3. Ejemplo:
Si los colores son: ( Marrón - Negro - Rojo - Oro ) su valor en ohmios
es:
10x 1005 % = 1000 = 1K
Tolerancia de 5%
Desarrollo.
En primer lugar el profesor nos orientó de una forma breve el modo de empleo del
código de colores, con el fin de que podamos adquirir la habilidad para calcular el valor de
las resistencias sin ayuda del multímetro, a lo que se le conoce como valor teórico.
Luego entonces, nuestro equipo realizó los cálculos correspondientes de cada
resistencia, que dio origen a la siguiente tabla, además de que se efectuó
satisfactoriamente la medición de las resistencias con la ayuda de un multímetro digital, y
por último se calculó la diferencia con respecto a los valores obtenidos.
Color Color Color Color Valor Valor Diferencia
banda 1 banda 2 banda 3 banda 4 código de medido valores
colores multímetro medido-
código
Rojo Rojo Rojo Oro 2200Ω 2192 Ω 8Ω
Café Negro Rojo Oro 1000Ω 986 Ω 4Ω
Café Negro Anaranjado Oro 100000Ω 97000 Ω 3000 Ω
Café Rojo Café Oro 120Ω 119 Ω 1Ω
Café Negro Café Oro 100Ω 92 Ω 8Ω
Amarillo Violeta Café Oro 470Ω 457 Ω 13 Ω
Amarillo Violeta Rojo Oro 4700Ω 4650 Ω 50 Ω
Anaranjado Anaranjado Café Oro 330Ω 325 Ω 5Ω
Azul Gris Anaranjado Oro 68000 Ω 67900 Ω 100 Ω
Anaranjado Anaranjado Anaranjado Oro 33000 Ω 32 000 Ω 1000 Ω

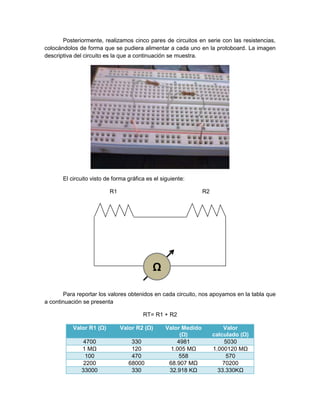

4. Posteriormente, realizamos cinco pares de circuitos en serie con las resistencias,
colocándolos de forma que se pudiera alimentar a cada uno en la protoboard. La imagen
descriptiva del circuito es la que a continuación se muestra.
El circuito visto de forma gráfica es el siguiente:
R1 R2
Ω
Para reportar los valores obtenidos en cada circuito, nos apoyamos en la tabla que
a continuación se presenta
RT= R1 + R2
Valor R1 (Ω) Valor R2 (Ω) Valor Medido Valor
(Ω) calculado (Ω)
4700 330 4981 5030
1 MΩ 120 1.005 MΩ 1.000120 MΩ
100 470 558 570
2200 68000 68.907 MΩ 70200
33000 330 32.918 KΩ 33.330KΩ

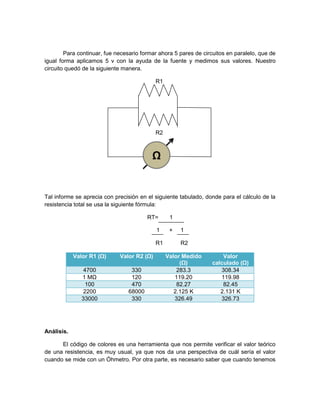

5. Para continuar, fue necesario formar ahora 5 pares de circuitos en paralelo, que de
igual forma aplicamos 5 v con la ayuda de la fuente y medimos sus valores. Nuestro
circuito quedó de la siguiente manera.
R1
R2
Ω
Tal informe se aprecia con precisión en el siguiente tabulado, donde para el cálculo de la
resistencia total se usa la siguiente fórmula:
RT= 1
1 + 1
R1 R2
Valor R1 (Ω) Valor R2 (Ω) Valor Medido Valor
(Ω) calculado (Ω)
4700 330 283.3 308.34
1 MΩ 120 119.20 119.98
100 470 82.27 82.45
2200 68000 2.125 K 2.131 K
33000 330 326.49 326.73
Análisis.
El código de colores es una herramienta que nos permite verificar el valor teórico
de una resistencia, es muy usual, ya que nos da una perspectiva de cuál sería el valor
cuando se mide con un Óhmetro. Por otra parte, es necesario saber que cuando tenemos

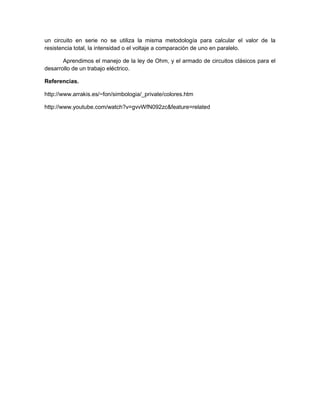

6. un circuito en serie no se utiliza la misma metodología para calcular el valor de la
resistencia total, la intensidad o el voltaje a comparación de uno en paralelo.
Aprendimos el manejo de la ley de Ohm, y el armado de circuitos clásicos para el
desarrollo de un trabajo eléctrico.
Referencias.
http://www.arrakis.es/~fon/simbologia/_private/colores.htm
http://www.youtube.com/watch?v=gvvWfN092zc&feature=related
