1. RESISTENCIAS MATEMATICAS PARA COMPUTACIÓN

2. CONCEPTO Se denomina resistor al componente electrónico diseñado para introducir una resistencia eléctrica determinada entre dos puntos de un circuito. En el propio argot eléctrico y electrónico, son conocidos simplemente como resistencias . En otros casos, como en las planchas, calentadores, etc., los resistores se emplean para producir calor aprovechando el efecto Joule.

3. QUE SIGNIFICAN LOS COLORES Para caracterizar un resistor hacen falta tres valores: resistencia eléctrica, disipación máxima y precisión o tolerancia. Estos valores se indican normalmente en el encapsulado dependiendo del tipo de éste; para el tipo de encapsulado axial, el que se observa en las fotografías, dichos valores van rotulados con un código de franjas de colores. Estos valores se indican con un conjunto de rayas de colores sobre el cuerpo del elemento. Son tres, cuatro o cinco rayas; dejando la raya de tolerancia (normalmente plateada o dorada) a la derecha, se leen de izquierda a derecha. La última raya indica la tolerancia (precisión). De las restantes, la última es el multiplicador y las otras indican las cifras significativas del valor de la resistencia.

4. TABLA DE COLORES

5. RESISTENCIAS -Colores plateado y dorado son la tolerancia de las resistencias. -La tolerancia significa que el valor de la resistencia no puede ser garantizado con precisión ilimitada. En el ejemplo 1 vemos que una resistencia con un valor nominal de 560  al 5% puede tener un valor tan bajo como 560 - 28 = 532  hasta uno tan alto como 560 + 28 = 588  . Si medimos su valor con un óhmetro obtendremos un número entre 532  y 588  .

6. COMO CALCULAR EL VALOR DE LA RESISTENCIA Ejemplo: Tenemos una resistencia con los colores verde, amarillo, rojo y dorado. -Registramos el valor de la primera línea (verde): 5 -Registramos el valor de la segunda línea (amarillo): 4 -Registramos el valor de la tercera línea (rojo): X 100(este valor es el multiplicador) -Unimos los valores de las primeras dos líneas y multiplicamos por el valor de la tercera 54 X 100 = 5400Ω o 5,4 kΩ y este es el valor de la resistencia expresada en Ohmios

7. Marrón=1 Gris=8 Marrón=10 este numero es el multiplicador R=18*10=180Ω Plateado=+-10% este color significa la tolerancia de la resistencia RESISTENCIAS

8. Marrón=1 Rojo=2 Negro=1 Dorado=+-5% R=12*1=12Ω

9. Marrón=1 Negro=0 Marrón=10 Dorado=+-5% R= 10*10=100Ω

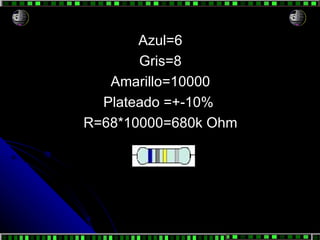

10. Azul=6 Gris=8 Amarillo=10000 Plateado =+-10% R=68*10000=680k Ohm

11. Rojo=2 Rojo=2 Negro=1 Plateado=+-10% R=22*1=22Ω

12. Verde=5 Azul=6 Rojo=100 Plateado=+-10% R= 56*100=560k Ohm

13. Gris=8 Rojo=2 Negro=1 Dorado=+-5% R=82*1=82 ohm

14. Naranja=3 Blanco=9 Naranja=1000 Plateado=+-10% R=39*1000=39k Ohm

15. Amarillo=4 Violeta=7 Amarillo=10000 Plateado=+-10% R=47*10000=470k Ohm

16. Amarillo=4 Violeta=7 Amarillo=10000 Dorado=+-5% R=47*10000=470k Ohm

17. Marrón=1 Rojo=2 Amarillo=10000 Dorado=+-5% R=12*10000=120k Ohm

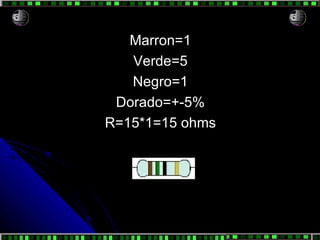

18. Marron=1 Verde=5 Negro=1 Dorado=+-5% R=15*1=15 ohms

19. Rojo=2 Rojo=2 Marron=10 Dorado=+-5% R=22*10=220 ohms

20. Verde=5 Azul=6 Naranja=1000 Plateado=+-10% R=56*1000=56k Ohm

21. Marron=1 Verde=5 Rojo=100 Dorado=+-5% R=15*100=15k Ohm

22. Azul=6 Gris=8 Marron=10 Plateado=+-10% R=68*10=680 ohms

23. Amarillo=4 Violeta=7 Negro=1 R=47*1=47 ohms

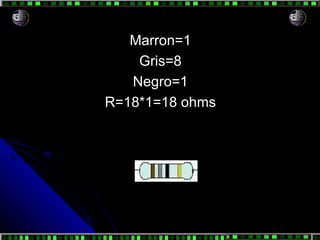

24. Marron=1 Gris=8 Negro=1 R=18*1=18 ohms

25. Marron=1 Verde=5 Amarillo=10000 R=15*10000=150k Ohm

26. Azul=6 Gris=8 Amarillo=10000 R=68*10000=680k Ohm

27. Marron=1 Gris=8 Marron=10 R=18*10=180ohms

28. Marron=1 Verde=5 Marron=10 R=15*10=150 ohms

29. Rojo=2 Violeta=7 Marron=10 R=27*10=270 ohms

30. Naranja=3 Blanco=9 Negro=1 R=39*1=39 ohms

31. Rojo=2 Rojo=2 Naranja=1000 R=22*1000=22k Ohm

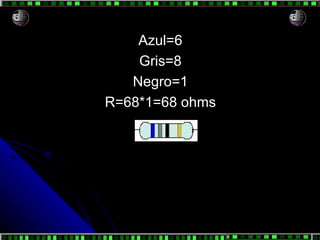

32. Azul=6 Gris=8 Negro=1 R=68*1=68 ohms

33. Marron=1 Gris=8 Amarillo=10000 R=18*10000=180k Ohm

34. Rojo=2 Violeta=7 Rojo=100 R=27*100=27k Ohm

35. Marron=1 Gris=8 Rojo=100 R=18*100=18k Ohm

36. Naranja=3 Naranja=3 Negro=1 R=33*1=33 ohms

37. Marron=1 Rojo=2 Amarillo=10000 R=12*10000=120k Ohm

38. Naranja=3 Blanco=9 Amarillo=10000 R=39*10000=390k Ohm

39. Azul=6 Gris=8 Naranja=1000 R=68*1000=68k Ohm

40. Amarillo=4 Violeta=7 Marron=10 R=47*10=470 ohms

41. Azul=6 Gris=8 Marron=10 R=68*10=680 ohms

42. Marron=1 Negro=0 Negro=1 R=10*1=10 ohms

43. Marron=1 Rojo=2 Marron=10 R=12*10=120 ohms

44. Verde=5 Azul=6 amarillo=10000 R=56*10000=560k Ohm

45. Amarillo=4 Violeta=7 Naranja=1000 R=47*1000=47k Ohm

46. Rojo=2 Rojo=2 Amarillo=10000 R=22*10000=220k Ohm

47. Gris=8 Rojo=2 Naranja=1000 R=82*1000=82 k Ohm

48. Marron=1 Negro=0 Rojo=100 R=10*100=1k Ohm

49. Naranja=3 Naranja=3 Marron=10 R=33*10=330 ohms

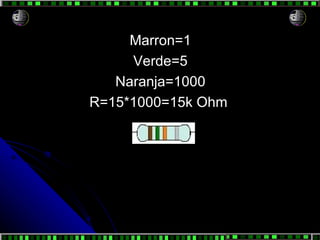

50. Marron=1 Verde=5 Naranja=1000 R=15*1000=15k Ohm

51. Rojo=2 Violeta=7 Marron=10 R=27*10=270 ohms

52. Naranja=3 Naranja=3 Amarillo=10000 R=33*10000=330k Ohm
