1. RESISTENCIAS
Presentado por:
Andres Gordillo Vargas
Técnico en Sistemas
Sena 2017

2. RESISTENCIAS
• Son componentes electrónicos que tienen la propiedad de presentar oposición al paso
de la corriente eléctrica
• El ohm es la unidad de medida de la resistencia y se representa con el símbolo o
letra griega Ω

3. CARACTERÍSTICAS
• Valor Nominal : Es el valor en Ohms que posee, este valor puede venir impreso en
código de colores
• Tolerancia : Es el error máximo con que el que se fabrica la resistencia .Esta
tolerancia puede ser +-5% y +-10%
• Potencia máxima: Es la mayor potencia que será capaz de dispar sin quemarse

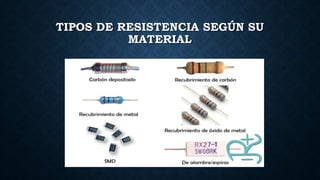

4. TIPOS DE RESISTENCIA SEGÚN SU
MATERIAL

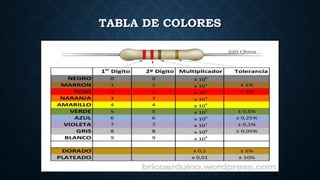

5. TABLA DE COLORES

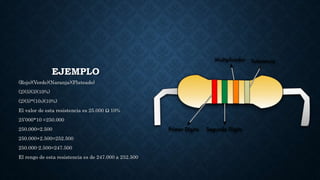

6. EJEMPLO
(Rojo)(Verde)(Naranja)(Plateado)
(2)(5)(3)(10%)
(2)(5)*(103)(10%)
El valor de esta resistencia es 25.000 Ω 10%
25’000*10 =250.000
250.000=2.500
250.000+2.500=252.500
250.000-2.500=247.500
El rengo de esta resistencia es de 247.000 a 252.500
