El documento habla sobre la gestión de la eficiencia energética. Explica que la principal preocupación mundial es el cambio climático y que también preocupan el abastecimiento alimentario, el desarrollo económico y la estabilidad social. A nivel nacional, El Salvador depende de la energía, falta incentivos a la eficiencia energética y la demanda de energía crece. En la industria, las empresas gastan mucho en energía y carecen de recursos para mejorar la eficiencia. El documento propone gestionar la eficiencia energ

Incrustar presentación

Descargado 11 veces
Gestión de la Eficiencia Energética (ISO-50001 Gestión de la Energía) Ing. Ramón Rosas Moya San Salvador Octubre del 2010 FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria”
Situación Mundial FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética La principal preocupación a nivel mundial gira en torno al cambio climático
Situación Mundial FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Pero también nos preocupan: • El abasto alimentario • El desarrollo económico • La estabilidad social

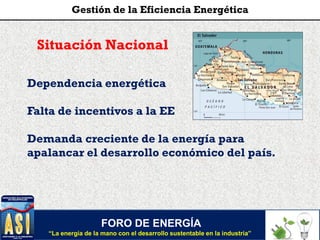

Situación Nacional FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Dependencia energética Falta de incentivos a la EE Demanda creciente de la energía para apalancar el desarrollo económico del país.

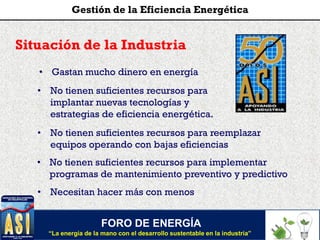

Situación de la Industria FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética • Gastan mucho dinero en energía • No tienen suficientes recursos para implementar programas de mantenimiento preventivo y predictivo • No tienen suficientes recursos para implantar nuevas tecnologías y estrategias de eficiencia energética. • Necesitan hacer más con menos • No tienen suficientes recursos para reemplazar equipos operando con bajas eficiencias
FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Uso de la energía en la Industria
FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Pérdidas en la aplicación 7.0% Usos dispendiosos 12.0% Fugas 18.0% Pérdidas por fricción 2.0%Pérdidas en el compresor 22.0% Pérdidas en acoplamiento 3.5% Péridas en el motor 9.0% Pérdidas eléctricas 4.0% Trabajo útil 22.5% Pérdidas Eléctricas Pérdidas en el Motor Pérdidas en el Acoplamiento Pérdidas en el compresor Pérdidas por fricción Fugas Usos dispendiosos Pérdidas en la aplicación Trabajo Útil Energía eléctrica Energía mecánica Energía neumática
FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Sistema eléctrico 5% Motor 9% Acoplamiento 2% Bomba 35% Conducción 5% Fugas 5% Trabajo Útil 39% Balance de Energía en la Bomba
FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Sistema eléctrico 5% Motor 9% Acoplamiento 4% Ventilador 27% Fricción 5% Trabajo Útil 50% Balance de Energía en elVentilador
FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Sistema eléctrico 5% Motor 9% Acoplamiento 6% Pérdidas mecánicas 53% Trabajo Útil 27% Balance de Energía en Banda Transportadora
FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Sistema eléctrico 5% Motor 12% Acoplamiento 2% Ineficiencia del ciclo 38% Calor por elementos arquitectónico s 23% Otras ganacias de calor 6% Trabajo Útil 14% Balance de Energía en Aire Acondicionado
FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética ¿ Que Podemos Hacer ? • Utilizar fuentes de energía renovable • Desarrollar proyectos de cogeneración • Mejorar el Mantenimiento • Usar más racionalmente la energía • Eficiencia Energética • Ahorrar Energía.
FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética La pregunta es: ¿Que es la Eficiencia Energética? Es la optimización de la relación entre la cantidad de energía consumida y los productos y servicios finales obtenidos.

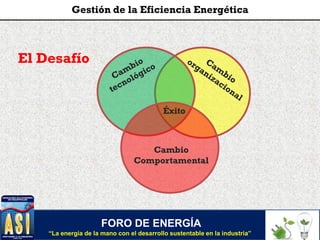

El Desafío Cambio Comportamental Éxito FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética

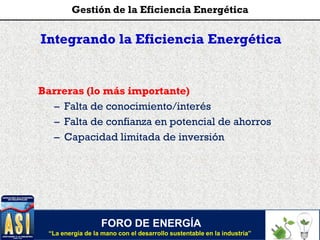

Integrando la Eficiencia Energética Barreras (lo más importante) – Falta de conocimiento/interés – Falta de confianza en potencial de ahorros – Capacidad limitada de inversión FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética

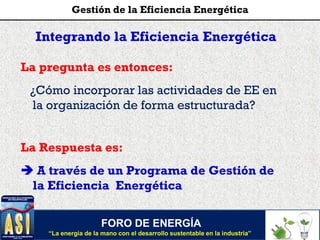

La pregunta es entonces: ¿Cómo incorporar las actividades de EE en la organización de forma estructurada? La Respuesta es:  A través de un Programa de Gestión de la Eficiencia Energética Integrando la Eficiencia Energética FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética

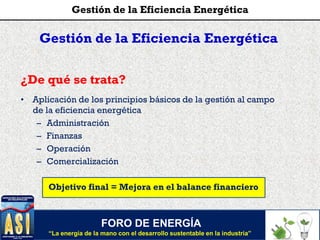

Gestión de la Eficiencia Energética ¿De qué se trata? • Aplicación de los principios básicos de la gestión al campo de la eficiencia energética – Administración – Finanzas – Operación – Comercialización Objetivo final = Mejora en el balance financiero FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética

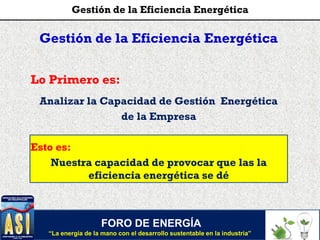

Gestión de la Eficiencia Energética Lo Primero es: Analizar la Capacidad de Gestión Energética de la Empresa Esto es: Nuestra capacidad de provocar que las la eficiencia energética se dé FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética

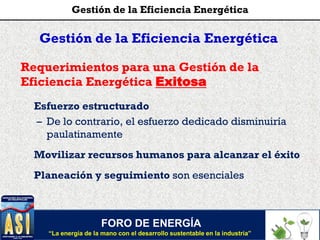

Gestión de la Eficiencia Energética Requerimientos para una Gestión de la Eficiencia Energética Exitosa Esfuerzo estructurado – De lo contrario, el esfuerzo dedicado disminuiría paulatinamente Movilizar recursos humanos para alcanzar el éxito Planeación y seguimiento son esenciales FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética

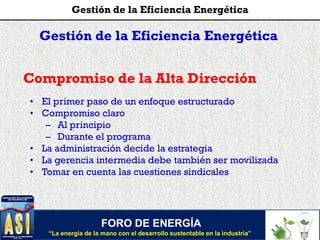

Gestión de la Eficiencia Energética Compromiso de la Alta Dirección • El primer paso de un enfoque estructurado • Compromiso claro – Al principio – Durante el programa • La administración decide la estrategia • La gerencia intermedia debe también ser movilizada • Tomar en cuenta las cuestiones sindicales FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética

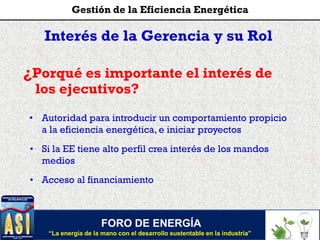

Interés de la Gerencia y su Rol ¿Porqué es importante el interés de los ejecutivos? • Autoridad para introducir un comportamiento propicio a la eficiencia energética, e iniciar proyectos • Si la EE tiene alto perfil crea interés de los mandos medios • Acceso al financiamiento FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética

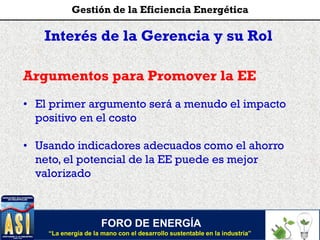

Interés de la Gerencia y su Rol Argumentos para Promover la EE • El primer argumento será a menudo el impacto positivo en el costo • Usando indicadores adecuados como el ahorro neto, el potencial de la EE puede es mejor valorizado FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética

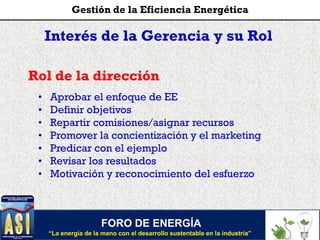

Interés de la Gerencia y su Rol Rol de la dirección • Aprobar el enfoque de EE • Definir objetivos • Repartir comisiones/asignar recursos • Promover la concientización y el marketing • Predicar con el ejemplo • Revisar los resultados • Motivación y reconocimiento del esfuerzo FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
Interés de la Gerencia y su Rol Nominación de un Gerente de Energía y Miembros del Comité • Se deben liberar recursos • El programa de eficiencia energética debe tener el mismo nivel de prioridad que otras actividades • La rendición de cuentas es importante FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética

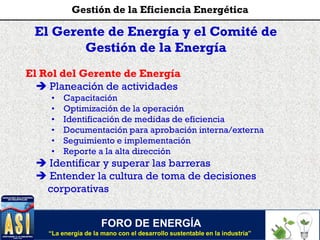

El Gerente de Energía y el Comité de Gestión de la Energía El Rol del Gerente de Energía  Planeación de actividades • Capacitación • Optimización de la operación • Identificación de medidas de eficiencia • Documentación para aprobación interna/externa • Seguimiento e implementación • Reporte a la alta dirección  Identificar y superar las barreras  Entender la cultura de toma de decisiones corporativas FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
El Gerente de Energía y el Comité de Gestión de la Energía El Gerente de Energía Requiere Ser • Un líder – La gestión de la energía requiere un cambio en la forma de operar de la organización • Un facilitador – La comunicación y la solución de problemas es la llave del éxito • Apoyado por la alta dirección – Un gerente sin poder de mando = fracaso FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética

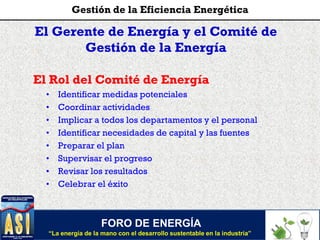

El Gerente de Energía y el Comité de Gestión de la Energía El Rol del Comité de Energía • Identificar medidas potenciales • Coordinar actividades • Implicar a todos los departamentos y el personal • Identificar necesidades de capital y las fuentes • Preparar el plan • Supervisar el progreso • Revisar los resultados • Celebrar el éxito FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Evaluación del desempeño Fijar Las metas Crear un Plan de Acción Implementar el Plan de Acción Evaluar los beneficios Gestión de la Eficiencia Energética Etapas y Herramientas Hacer El Compromiso Ahorros de Energía Environmental impact reduction Incremento en la Productividad Ahorros / año Mejorar los Indicadores Fechas Actividades Responsables Financiamiento Reducción de los Costos de Operaciónm y mantenimiento Evaluación del Progreso Que está funcionando? Mejoras Requeridas Que No? Auditoría Energética Indicadores Energéticos Evaluación Económica Balances de Energía Análisis Estadístico Gestión de la Eficiencia Energética

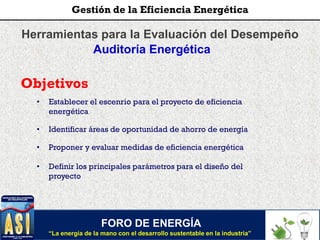

Herramientas para la Evaluación del Desempeño Auditoría Energética Objetivos • Establecer el escenrio para el proyecto de eficiencia energética • Identificar áreas de oportunidad de ahorro de energía • Proponer y evaluar medidas de eficiencia energética • Definir los principales parámetros para el diseño del proyecto FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética

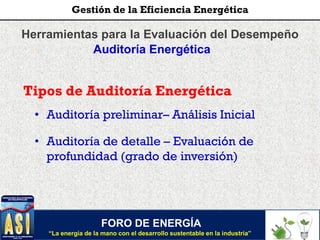

Herramientas para la Evaluación del Desempeño Auditoría Energética Tipos de Auditoría Energética • Auditoría preliminar– Análisis Inicial • Auditoría de detalle – Evaluación de profundidad (grado de inversión) FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética

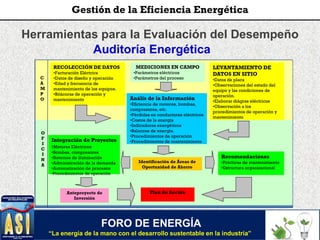

Herramientas para la Evaluación del Desempeño Auditoría Energética MEDICIONES EN CAMPO •Parámetros eléctricos •Parámetros del proceso RECOLECCIÓN DE DATOS •Facturación Eléctrica •Datos de diseño y operación •Edad y frecuencia de mantenimiento de los equipos. •Bitácoras de operación y mantenimiento Anális de la Información •Eficiencia de motores, bombas, compresores, etc. •Pérdidas en conductores eléctricos •Costos de la energía •Indicadores energéticos •Balances de energía. •Procedimientos de operación •Procedimientos de mantenimiento Identificación de Áreas de Oportunidad de Ahorro Integración de Proyectos :Motores Eléctricos •Bombas, compresores •Sistemas de iluminación •Administración de la demanda •Automatización de procesos •Procedimientos de operación Recomendaciones •Prácticas de mantenimiento •Estructura organizacional Anteproyecto de Inversión Plan de Acción C A M P O O F I C I N A LEVANTAMIENTO DE DATOS EN SITIO •Datos de placa •Observaciones del estado del equipo y las condiciones de operación. •Elaborar diágras eléctricos •Observación a los procedimientos de operación y mantenimiento FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética

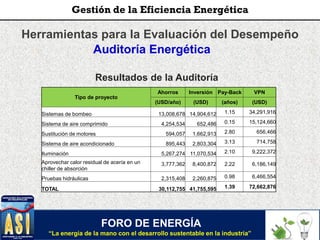

Herramientas para la Evaluación del Desempeño Auditoría Energética FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Tipo de proyecto Ahorros Inversión Pay-Back VPN (USD/año) (USD) (años) (USD) Sistemas de bombeo 13,008,678 14,904,612 1.15 34,291,916 Sistema de aire comprimido 4,254,534 652,486 0.15 15,124,660 Sustitución de motores 594,057 1,662,913 2.80 656,466 Sistema de aire acondicionado 895,443 2,803,304 3.13 714,758 Iluminación 5,267,274 11,070,534 2.10 9,222,372 Aprovechar calor residual de acería en un chiller de absorción 3,777,362 8,400,872 2.22 6,186,149 Pruebas hidráulicas 2,315,408 2,260,875 0.98 6,466,554 TOTAL 30,112,755 41,755,595 1.39 72,662,876 Resultados de la Auditoría
Herramientas para la Evaluación del Desempeño Balance de Energía Utilidad del Balance de Energía • Analizar la relación entre el consumo de energía y la producción • Identificar a los principales consumidores de energía. • Identificar las pérdidas de energía en cada etapa del proceso. FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
Herramientas para la Evaluación del Desempeño Balance de Energía FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética

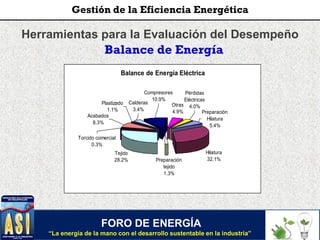

Herramientas para la Evaluación del Desempeño Balance de Energía Balance de Energía Eléctrica Preparación tejido 1.3% Tejido 28.2% Calderas 3.4% Otras 4.9% Preparación Hilatura 5.4% Pérdidas Eléctricas 4.0% Torcido comercial 0.3% Plastizado 1.1% Acabados 8.3% Hilatura 32.1% Compresores 10.9% FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
Herramientas para la Evaluación del Desempeño Balance de Energía Balance de Vapor Brugman 28.2% Mercerizadora 9.1% Pérdidas por Condensados No Recuperados 6.3% Péridas en Generación de Vapor 25.1% Thermosol 3.6% Pad Steam 10.6% Alta Lana 7.5% Sanforizado 0.8% Pérdidas en Distribución 7.7% Engomado 1.2% FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
Herramientas para la Evaluación del Desempeño Balance de Energía Pérdidasen Transformador 1.8% Pérdidasen Conductores 2.1% Pérdidasenel Motor 9.6% Pérdidasenel Acoplamiento 0.9% Pérdidasenla Bomba 34.2% Pérdidasen Accesorios 1.1% Pérdidasenla Tubería 5.6% Fugas 17.9% TrabajoÚtil 26.8% Balance de Pérdidas FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
Herramientas para la Evaluación del Desempeño Balance de Energía Balance de Energía en la Caldera Energía aprovechada 74.91% Pérdidas de combustión 21.84% Pérdidas por la envolvente 3.10% Pérdidas por purgas 0.15% FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
Herramientas para la Evaluación del Desempeño Balance de Energía Balance de Energía Esperado Combustóleo 39.9%Diesel 3.1% Gas LP 18.7% AHORRO 25.8% Electricidad Comprada 6.1% Electricidad Autogenerada 6.4% FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética

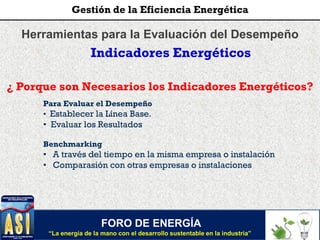

Herramientas para la Evaluación del Desempeño Indicadores Energéticos Para Evaluar el Desempeño • Establecer la Línea Base. • Evaluar los Resultados Benchmarking • A través del tiempo en la misma empresa o instalación • Comparasión con otras empresas o instalaciones ¿ Porque son Necesarios los Indicadores Energéticos? FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
Herramientas para la Evaluación del Desempeño Indicadores Energéticos • Consumo de Energía por Unidad Producida (kWh/Unidad) ¿ Qué Indicadores son los más Importantes para el programa de Ahorro de Energía? • $ Gastado en Enegía por Unidad Producida ($/Unidad) • Potencial de Ahorro (% en energía o dinero) • Redicción del Impacto Ambiental (Ton CO2 / año) • Eficiencia de los Equipos (%) FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética

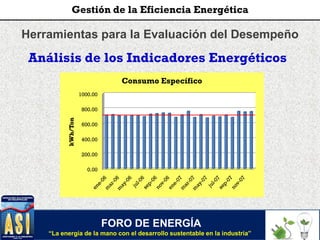

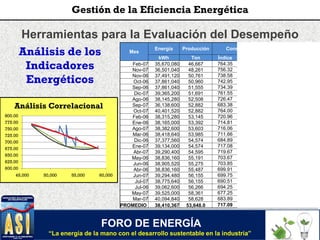

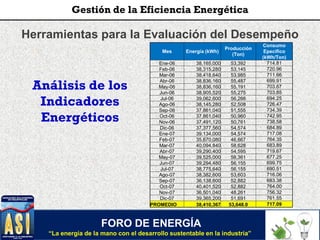

Herramientas para la Evaluación del Desempeño Análisis de los Indicadores Energéticos Mes Energía (kWh) Producción (Ton) Consumo Epecífico (kWh/Ton) Ene-06 38,165,000 53,392 714.81 Feb-06 38,315,280 53,145 720.96 Mar-06 38,418,640 53,985 711.66 Abr-06 38,836,160 55,487 699.91 May-06 38,836,160 55,191 703.67 Jun-06 38,905,520 55,275 703.85 Jul-06 39,062,600 56,266 694.25 Ago-06 38,145,280 52,508 726.47 Sep-06 37,861,040 51,555 734.39 Oct-06 37,861,040 50,960 742.95 Nov-06 37,491,120 50,761 738.58 Dic-06 37,377,560 54,574 684.89 Ene-07 39,134,000 54,574 717.08 Feb-07 35,670,080 46,667 764.35 Mar-07 40,094,840 58,628 683.89 Abr-07 39,290,400 54,595 719.67 May-07 39,525,000 58,361 677.25 Jun-07 39,294,480 56,155 699.75 Jul-07 38,775,640 56,155 690.51 Ago-07 38,382,600 53,603 716.06 Sep-07 36,138,600 52,882 683.38 Oct-07 40,401,520 52,882 764.00 Nov-07 36,501,040 48,261 756.32 Dic-07 39,365,200 51,691 761.55 PROMEDIO 38,410,367 53,648.0 717.09 FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
Herramientas para la Evaluación del Desempeño Análisis de los Indicadores Energéticos 0.00 200.00 400.00 600.00 800.00 1000.00 kWh/Ton Consumo Específico FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
Herramientas para la Evaluación del Desempeño Análisis de los Indicadores Energéticos Mes Energía Producción Consumo Específico Consumo Exceso kWh Ton Índice Min. Esp. Exceso kWh Feb-07 35,670,080 46,667 764.35 764.35 0.00 0 Nov-07 36,501,040 48,261 756.32 739.93 16.39 790,929 Nov-06 37,491,120 50,761 738.58 706.43 32.15 1,631,758 Oct-06 37,861,040 50,960 742.95 704.31 38.64 1,969,064 Sep-06 37,861,040 51,555 734.39 698.47 35.92 1,851,928 Dic-07 39,365,200 51,691 761.55 697.23 64.33 3,325,004 Ago-06 38,145,280 52,508 726.47 686.00 40.47 2,124,806 Sep-07 36,138,600 52,882 683.38 683.38 0.00 0 Oct-07 40,401,520 52,882 764.00 683.27 80.73 4,268,986 Feb-06 38,315,280 53,145 720.96 683.15 37.81 2,009,478 Ene-06 38,165,000 53,392 714.81 683.12 31.69 1,692,089 Ago-07 38,382,600 53,603 716.06 682.50 33.56 1,798,894 Mar-06 38,418,640 53,985 711.66 682.05 29.60 1,598,157 Dic-06 37,377,560 54,574 684.89 679.89 5.00 273,095 Ene-07 39,134,000 54,574 717.08 679.89 37.19 2,029,535 Abr-07 39,290,400 54,595 719.67 679.82 39.84 2,175,155 May-06 38,836,160 55,191 703.67 678.38 25.29 1,395,875 Jun-06 38,905,520 55,275 703.85 678.24 25.62 1,416,033 Abr-06 38,836,160 55,487 699.91 677.93 21.98 1,219,606 Jun-07 39,294,480 56,155 699.75 677.58 22.17 1,245,033 Jul-07 38,775,640 56,155 690.51 677.58 12.93 726,193 Jul-06 39,062,600 56,266 694.25 677.58 16.67 937,789 May-07 39,525,000 58,361 677.25 677.25 0.00 0 Mar-07 40,094,840 58,628 683.89 677.20 6.69 392,094 PROMEDIO 38,410,367 53,648.0 717.09 1,452,979 600.00 625.00 650.00 675.00 700.00 725.00 750.00 775.00 800.00 45,000 50,000 55,000 60,000 Análisis Correlacional 600.00 625.00 650.00 675.00 700.00 725.00 750.00 775.00 800.00 45,000 50,000 55,000 60,000 Análisis Correlacional FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética

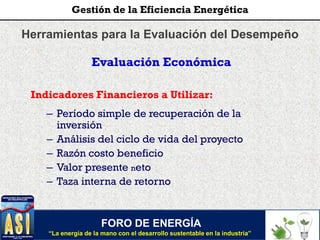

Herramientas para la Evaluación del Desempeño Evaluación Económica Indicadores Financieros a Utilizar: – Período simple de recuperación de la inversión – Análisis del ciclo de vida del proyecto – Razón costo beneficio – Valor presente neto – Taza interna de retorno FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
Herramientas para la Evaluación del Desempeño Análisis en Ciclo de Vida del Proyecto ! Compre equipos con base a eficiencia ! ¡ No compre bajos costos de Inversión ! Bajo Costo de Inversión = Alto Costo de Operación Evaluación Económica LO BARATO SALE CARO FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética

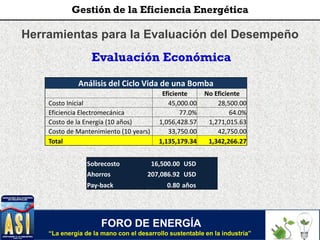

Herramientas para la Evaluación del Desempeño Evaluación Económica Análisis del Ciclo Vida de una Bomba Eficiente No Eficiente Costo Inicial 45,000.00 28,500.00 Eficiencia Electromecánica 77.0% 64.0% Costo de la Energía (10 años) 1,056,428.57 1,271,015.63 Costo de Mantenimiento (10 years) 33,750.00 42,750.00 Total 1,135,179.34 1,342,266.27 Sobrecosto 16,500.00 USD Ahorros 207,086.92 USD Pay-back 0.80 años FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
Herramientas para la Evaluación del Desempeño Evaluación Económica Análisis del Ciclo deVida de un Conductor Eléctrico. Se trata de seleccionar el calibre óptimo del conductor eléctrico, para alimentar a un equipo de bombeo que demanda 150 Ampers a 440V. La distancia a cablear son 130m, con 4 hilos. La Norma indica que se debe usar un conductor calibre mínimo de: 1/0. FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
Herramientas para la Evaluación del Desempeño Evaluación Económica Análisis del Ciclo deVida de un Conductor Eléctrico. Calibre Resistencia ΔV Ohms/km L (km) Ohms Volts % 1/0 0.3290 0.13 0.04277 6.42 1.46% 2/0 0.2610 0.13 0.03393 5.09 1.16% 3/0 0.2070 0.13 0.02691 4.04 0.92% 4/0 0.1640 0.13 0.02132 3.20 0.73% 250 0.1390 0.13 0.01807 2.71 0.62% 300 0.1157 0.13 0.01504 2.26 0.51% 350 0.0991 0.13 0.01288 1.93 0.44% 400 0.0867 0.13 0.01127 1.69 0.38% 500 0.0695 0.13 0.00904 1.36 0.31% 600 0.0578 0.13 0.00751 1.13 0.26% 750 0.0463 0.13 0.00602 0.90 0.21% FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
Herramientas para la Evaluación del Desempeño Evaluación Económica Análisis del Ciclo deVida de un Conductor Eléctrico. Calibre Pérdidas W/fase kW total kWh/año $/año VPN ($) * 1/0 962.3 2.89 25,290 35,405.86 $347,619.97 2/0 763.4 2.29 20,063 28,087.93 $275,771.46 3/0 605.5 1.82 15,912 22,276.64 $218,715.30 4/0 479.7 1.44 12,607 17,649.12 $173,281.69 250 406.6 1.22 10,685 14,958.71 $146,866.79 300 338.4 1.02 8,894 12,451.24 $122,248.12 350 289.9 0.87 7,618 10,664.81 $104,708.63 400 253.6 0.76 6,665 9,330.36 $91,606.84 500 203.3 0.61 5,342 7,479.35 $73,433.40 600 169.1 0.51 4,443 6,220.24 $61,071.23 750 135.4 0.41 3,559 4,982.65 $48,920.38 * i = 8% n = 20 años FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
Herramientas para la Evaluación del Desempeño Evaluación Económica Análisis del Ciclo deVida de un Conductor Eléctrico. Calibre Precio Unit Inversión Costo Total ($/m) ($) ($) 1/0 $105.50 $54,857.40 $402,477.37 2/0 $130.65 $67,938.00 $343,709.46 3/0 $164.88 $85,737.08 $304,452.38 4/0 $204.95 $106,571.40 $279,853.09 250 $246.90 $128,385.92 $275,252.71 300 $289.58 $150,579.00 $272,827.12 350 $338.59 $176,064.20 $280,772.83 400 $393.41 $204,571.12 $296,177.96 500 $462.38 $240,439.68 $313,873.08 600 $556.27 $289,260.40 $350,331.63 750 $678.46 $352,797.64 $401,718.02 FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
Herramientas para la Evaluación del Desempeño Evaluación Económica Análisis del Ciclo deVida de un Conductor Eléctrico. Costo de Conducción Eléctrica L = 130 m, I = 150 A, n = 20 años, i = 8% $0.00 $100,000.00 $200,000.00 $300,000.00 $400,000.00 $500,000.00 1/0 2/0 3/0 4/0 250 300 350 400 500 600 750 Calibre Operación Inversión Total FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
Normas ISO FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Organización Internacional para la Estandarización Creada en 1947, hoy integra a los institutos de normas nacionales de 163 países Norma ISO-9001 Sistemas de Gestión de la Calidad - Requisitos Norma ISO-9004 Sistemas de Gestión de la Calidad – Directrices para la mejora del desempeño Norma ISO-14001 Sistemas de Gestión Medioambiental – Especificación con guía para su uso Proyecto de Norma ISO-50001 Sistemas de Gestión de la Energía
FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Proyecto de Norma ISO-50001 Sistemas de Gestión de la Energía La ISO 50001 actualmente está siendo desarrollada. Cuarenta y dos países miembros de ISO están participando en su desarrollo, y otros 10 países se encuentran en calidad de observadores. El proyecto se encuentra en la fase de DIS, (Draft International Standard) y se espera que sea publicado como una norma internacional durante el primer trimestre del 2011.
FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Proyecto de Norma ISO-50001 Sistemas de Gestión de la Energía La ISO-50001 establece un marco para las plantas industriales, instalaciones comerciales u organizaciones para gestionar toda la energía. Se estima que la norma podría influir hasta el 60% del consumo de energía del mundo. Se basa en los elementos comunes que se encuentran en todas las normas ISO de administración de sistemas, Presenta un alto nivel de compatibilidad con la norma ISO 9001 (gestión de calidad) e ISO 14001 (gestión medioambiental).
FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Proyecto de Norma ISO-50001 Sistemas de Gestión de la Energía ISO 50001 proporcionará los siguientes beneficios: • Un marco para la integración de la eficiencia energética en las prácticas de gestión. • Hacer un mejor uso de los activos que consumen energía. • La evaluación comparativa de medición, documentación y presentación de informes de mejoras de la intensidad energética y sus efectos previstos en la reducción de gases de efecto invernadero (GEI). • La transparencia y la comunicación sobre la gestión de los recursos energéticos. • Gestión de la energía las mejores prácticas y el buen comportamiento durante la gestión energética. • Evaluar y priorizar la aplicación de nuevas tecnologías de eficiencia energética. • Un marco para promover la eficiencia energética en toda la cadena de suministro. • Energía mejoras de la gestión en el contexto de proyectos de reducción de emisiones de GEI.
FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética CONCLUSIONES • La forma como actualmente usamos la energía, está poniendo en riesgo la viabilidad del sector industrial, del país y del planeta. • La Eficiencia Energética es la actividad inmediata que todos podemos adoptar para coadyuvar a resolver el problema energético. • La Gestión de la Eficiencia Energética es el camino para que las empresas e instituciones instrumenten proyectos exitosos de EE. • La Norma ISO-50001, es la herramienta mediante la cual las empresas e instituciones podrán implementar proyectos exitosos de EE
Muchas Gracias Ing. Ramón Rosas Moya Grupo Ergon Plus www.ergonplus.com E.mail: ramonrm@ergonplus.com Tel: +52 (229) 9803477 y 9218173 FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética

Más contenido relacionado

PDF
Mejores practicas-para-el-ahorro-de-energia-en-la-industria
porDouglas Ottoniel Díaz Carpio

PPTX
EFICIENCIA ENERGÉTICA ¿Un compromiso ambiental o una gran oportunidad de n...
porCámara Colombiana de la Energía

PPTX
Presentación Jorge Astudillo
porINACAP

DOCX
Plan de tesis con cu dro
porWalter Quispe Gaspar

DOC
Jon hendri tugas pengembangan diri
porMaryanto Sumringah SMA 9 Tebo

PDF
Reforma a la constitución política de los estados unidos mexicanos en materia...
porEquipoUVM ABOGADOS

PPTX
Ada 2 bloq3
porElizabeth Cruz

PDF
Taller no 2
porDavid Guzman

Mejores practicas-para-el-ahorro-de-energia-en-la-industria
porDouglas Ottoniel Díaz Carpio

EFICIENCIA ENERGÉTICA ¿Un compromiso ambiental o una gran oportunidad de n...
porCámara Colombiana de la Energía

Presentación Jorge Astudillo
porINACAP

Plan de tesis con cu dro
porWalter Quispe Gaspar

Jon hendri tugas pengembangan diri
porMaryanto Sumringah SMA 9 Tebo

Reforma a la constitución política de los estados unidos mexicanos en materia...
porEquipoUVM ABOGADOS

Ada 2 bloq3
porElizabeth Cruz

Taller no 2
porDavid Guzman


Similar a RRM Foro de Energía ASI

PDF
2- Entrenamiento Gestion de la fuentes de energía (ISO 50001-1)
porOscarTambaco

PDF
Mecanismo rentable para reducir emisiones de carbono
porProgeauchile

PDF
Introducción a los Sistemas de Gestión de Energía (Conuee e ICA-Procobre,15-a...
porEfren Franco

PPTX
Clase 11 sobre Eficiencia Energetica y SGen final.pptx
porSonnia Kochmann

PDF
Introduccion-a-la-Eficiencia-Energetica.pptx.pdf
porJorgeGonzelezJimenez

PDF
Infografia smart energy managemet services 2.3
porjorge navas

PDF
La gestión de la eficiencia energética
porFAREM-ESTELI

PPTX
PPT José Gernán García - "Eficiencia Energética = Tecnología + Desarrollo ...
porINACAP

PPTX
EFICIENCIA ENERGETICA-ISO50001_INTEC_2.pptx
porfranklingerardoloma

PPTX
2do Congreso Territorial de Servicios Públicos y TICS-COMPAÑÍA ENERGÉTICA DE ...
porCasa del Vocal

DOCX
Trabajo Investigación II
porMaría Weisz

PDF
DIA MUNDIAL DE LA EFICIENCIA ENERGETICA
porRoberto Carlos Tamayo Pereyra

PPTX
Auditoría Eléctrica
porCesar Cazares

PDF
Sustainable energy measures to mitigate climate change: industrial energy eff...
porFunseam - Fundación para la Sostenibilidad Energética y Ambiental

PDF
Climate Change: Implications for thechnological development and industrial co...
porFunseam - Fundación para la Sostenibilidad Energética y Ambiental

PDF
OLADE 14 10-10
porASI El Salvador

PDF
6. Oportunidades para Prestadores de Servicios Energéticos con la implementac...
porAndesco

PPTX
Eficiencia Energética Presentación Décimo Semestre Licenciatura en Derecho
porNellyOlvera3

PDF
Implementacion iso 50001 en la organizacion
porwebinarprocobre

PDF
Presentacion 2020 Eficiencia energetica ISO50001.pdf
porJuanMiguelCastroVarg

2- Entrenamiento Gestion de la fuentes de energía (ISO 50001-1)
porOscarTambaco

Mecanismo rentable para reducir emisiones de carbono
porProgeauchile

Introducción a los Sistemas de Gestión de Energía (Conuee e ICA-Procobre,15-a...
porEfren Franco

Clase 11 sobre Eficiencia Energetica y SGen final.pptx
porSonnia Kochmann

Introduccion-a-la-Eficiencia-Energetica.pptx.pdf
porJorgeGonzelezJimenez

Infografia smart energy managemet services 2.3
porjorge navas

La gestión de la eficiencia energética
porFAREM-ESTELI

PPT José Gernán García - "Eficiencia Energética = Tecnología + Desarrollo ...
porINACAP

EFICIENCIA ENERGETICA-ISO50001_INTEC_2.pptx
porfranklingerardoloma

2do Congreso Territorial de Servicios Públicos y TICS-COMPAÑÍA ENERGÉTICA DE ...
porCasa del Vocal

Trabajo Investigación II
porMaría Weisz

DIA MUNDIAL DE LA EFICIENCIA ENERGETICA
porRoberto Carlos Tamayo Pereyra

Auditoría Eléctrica
porCesar Cazares

Sustainable energy measures to mitigate climate change: industrial energy eff...
porFunseam - Fundación para la Sostenibilidad Energética y Ambiental

Climate Change: Implications for thechnological development and industrial co...
porFunseam - Fundación para la Sostenibilidad Energética y Ambiental

OLADE 14 10-10
porASI El Salvador

6. Oportunidades para Prestadores de Servicios Energéticos con la implementac...
porAndesco

Eficiencia Energética Presentación Décimo Semestre Licenciatura en Derecho
porNellyOlvera3

Implementacion iso 50001 en la organizacion
porwebinarprocobre

Presentacion 2020 Eficiencia energetica ISO50001.pdf
porJuanMiguelCastroVarg


Más de ASI El Salvador

PDF
Impresio¦ün pdf kit_premio_asi
porASI El Salvador

PDF
Seminarios junio julio
porASI El Salvador

PPT
130305 presentacion defensoria
porASI El Salvador

PDF
Seguridad eléctrica rm
porASI El Salvador

PDF
Discurso balance industrial 2012 y proyecciones 2013
porASI El Salvador

PDF
Formación en seguridad y salud ocupacional ich
porASI El Salvador

PDF
Técnicas efectivas de venta ich
porASI El Salvador

PDF
Fundamentos de la ciencia de la seguridad y salud ocupacional
porASI El Salvador

PDF
Programa seminarios enero 2013 completo
porASI El Salvador

PDF
Asi iso 9001-2015 san salvador - sep 2012
porASI El Salvador

PPT
Presentacion lean manufacturing -sep'12
porASI El Salvador

PDF
Oshas 18000 final
porASI El Salvador

PDF
El salvador i+d+i - septiembre 2012
porASI El Salvador

PDF
Conferencia cacecsiso asi
porASI El Salvador

PPTX
Conferencia riesgos el salvador version 01
porASI El Salvador

PPTX
Conferencia auditorias el salvador version 01
porASI El Salvador

PDF
Presentacion daniel trillos
porASI El Salvador

PPT
Cruz lean manufacturing sep'12 rev6
porASI El Salvador

PPTX
Cepal presentacion para el salvador
porASI El Salvador

PDF
Unidad facilitadora energia renovable
porASI El Salvador

Impresio¦ün pdf kit_premio_asi
porASI El Salvador

Seminarios junio julio
porASI El Salvador

130305 presentacion defensoria
porASI El Salvador

Seguridad eléctrica rm
porASI El Salvador

Discurso balance industrial 2012 y proyecciones 2013
porASI El Salvador

Formación en seguridad y salud ocupacional ich
porASI El Salvador

Técnicas efectivas de venta ich
porASI El Salvador

Fundamentos de la ciencia de la seguridad y salud ocupacional
porASI El Salvador

Programa seminarios enero 2013 completo
porASI El Salvador

Asi iso 9001-2015 san salvador - sep 2012
porASI El Salvador

Presentacion lean manufacturing -sep'12
porASI El Salvador

Oshas 18000 final
porASI El Salvador

El salvador i+d+i - septiembre 2012
porASI El Salvador

Conferencia cacecsiso asi
porASI El Salvador

Conferencia riesgos el salvador version 01
porASI El Salvador

Conferencia auditorias el salvador version 01
porASI El Salvador

Presentacion daniel trillos
porASI El Salvador

Cruz lean manufacturing sep'12 rev6
porASI El Salvador

Cepal presentacion para el salvador
porASI El Salvador

Unidad facilitadora energia renovable
porASI El Salvador


RRM Foro de Energía ASI

  • 1.
    Gestión de la EficienciaEnergética (ISO-50001 Gestión de la Energía) Ing. Ramón Rosas Moya San Salvador Octubre del 2010 FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria”
  • 2.
    Situación Mundial FORO DEENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética La principal preocupación a nivel mundial gira en torno al cambio climático
  • 3.
    Situación Mundial FORO DEENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Pero también nos preocupan: • El abasto alimentario • El desarrollo económico • La estabilidad social
  • 4.
    Situación Nacional FORO DEENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Dependencia energética Falta de incentivos a la EE Demanda creciente de la energía para apalancar el desarrollo económico del país.
  • 5.
    Situación de laIndustria FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética • Gastan mucho dinero en energía • No tienen suficientes recursos para implementar programas de mantenimiento preventivo y predictivo • No tienen suficientes recursos para implantar nuevas tecnologías y estrategias de eficiencia energética. • Necesitan hacer más con menos • No tienen suficientes recursos para reemplazar equipos operando con bajas eficiencias
  • 6.

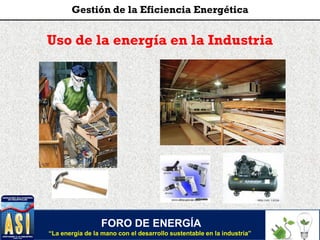

    FORO DE ENERGÍA “Laenergía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Uso de la energía en la Industria
  • 7.
    FORO DE ENERGÍA “Laenergía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Pérdidas en la aplicación 7.0% Usos dispendiosos 12.0% Fugas 18.0% Pérdidas por fricción 2.0%Pérdidas en el compresor 22.0% Pérdidas en acoplamiento 3.5% Péridas en el motor 9.0% Pérdidas eléctricas 4.0% Trabajo útil 22.5% Pérdidas Eléctricas Pérdidas en el Motor Pérdidas en el Acoplamiento Pérdidas en el compresor Pérdidas por fricción Fugas Usos dispendiosos Pérdidas en la aplicación Trabajo Útil Energía eléctrica Energía mecánica Energía neumática
  • 8.

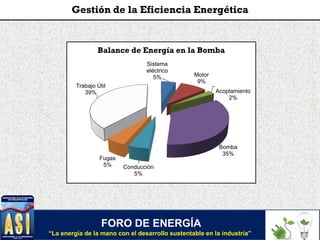

    FORO DE ENERGÍA “Laenergía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Sistema eléctrico 5% Motor 9% Acoplamiento 2% Bomba 35% Conducción 5% Fugas 5% Trabajo Útil 39% Balance de Energía en la Bomba
  • 9.
    FORO DE ENERGÍA “Laenergía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Sistema eléctrico 5% Motor 9% Acoplamiento 4% Ventilador 27% Fricción 5% Trabajo Útil 50% Balance de Energía en elVentilador
  • 10.

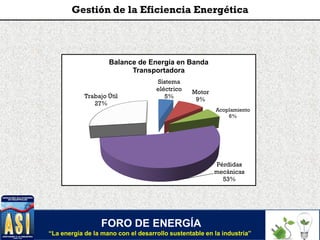

    FORO DE ENERGÍA “Laenergía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Sistema eléctrico 5% Motor 9% Acoplamiento 6% Pérdidas mecánicas 53% Trabajo Útil 27% Balance de Energía en Banda Transportadora
  • 11.

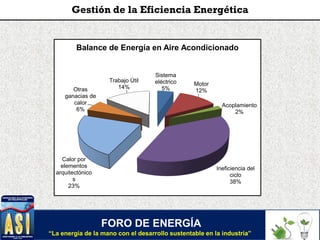

    FORO DE ENERGÍA “Laenergía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Sistema eléctrico 5% Motor 12% Acoplamiento 2% Ineficiencia del ciclo 38% Calor por elementos arquitectónico s 23% Otras ganacias de calor 6% Trabajo Útil 14% Balance de Energía en Aire Acondicionado
  • 12.

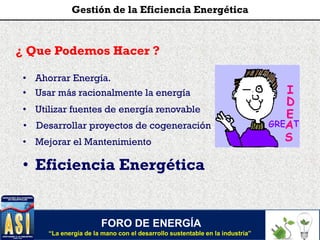

    FORO DE ENERGÍA “Laenergía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética ¿ Que Podemos Hacer ? • Utilizar fuentes de energía renovable • Desarrollar proyectos de cogeneración • Mejorar el Mantenimiento • Usar más racionalmente la energía • Eficiencia Energética • Ahorrar Energía.
  • 13.

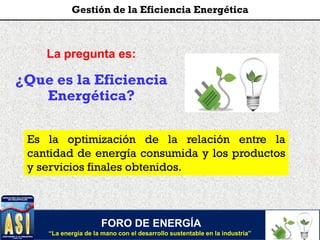

    FORO DE ENERGÍA “Laenergía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética La pregunta es: ¿Que es la Eficiencia Energética? Es la optimización de la relación entre la cantidad de energía consumida y los productos y servicios finales obtenidos.
  • 14.
    El Desafío Cambio Comportamental Éxito FORO DEENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 15.
    Integrando la EficienciaEnergética Barreras (lo más importante) – Falta de conocimiento/interés – Falta de confianza en potencial de ahorros – Capacidad limitada de inversión FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 16.
    La pregunta esentonces: ¿Cómo incorporar las actividades de EE en la organización de forma estructurada? La Respuesta es:  A través de un Programa de Gestión de la Eficiencia Energética Integrando la Eficiencia Energética FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 17.
    Gestión de laEficiencia Energética ¿De qué se trata? • Aplicación de los principios básicos de la gestión al campo de la eficiencia energética – Administración – Finanzas – Operación – Comercialización Objetivo final = Mejora en el balance financiero FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 18.
    Gestión de laEficiencia Energética Lo Primero es: Analizar la Capacidad de Gestión Energética de la Empresa Esto es: Nuestra capacidad de provocar que las la eficiencia energética se dé FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 19.
    Gestión de laEficiencia Energética Requerimientos para una Gestión de la Eficiencia Energética Exitosa Esfuerzo estructurado – De lo contrario, el esfuerzo dedicado disminuiría paulatinamente Movilizar recursos humanos para alcanzar el éxito Planeación y seguimiento son esenciales FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 20.
    Gestión de laEficiencia Energética Compromiso de la Alta Dirección • El primer paso de un enfoque estructurado • Compromiso claro – Al principio – Durante el programa • La administración decide la estrategia • La gerencia intermedia debe también ser movilizada • Tomar en cuenta las cuestiones sindicales FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 21.
    Interés de laGerencia y su Rol ¿Porqué es importante el interés de los ejecutivos? • Autoridad para introducir un comportamiento propicio a la eficiencia energética, e iniciar proyectos • Si la EE tiene alto perfil crea interés de los mandos medios • Acceso al financiamiento FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 22.
    Interés de laGerencia y su Rol Argumentos para Promover la EE • El primer argumento será a menudo el impacto positivo en el costo • Usando indicadores adecuados como el ahorro neto, el potencial de la EE puede es mejor valorizado FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 23.
    Interés de laGerencia y su Rol Rol de la dirección • Aprobar el enfoque de EE • Definir objetivos • Repartir comisiones/asignar recursos • Promover la concientización y el marketing • Predicar con el ejemplo • Revisar los resultados • Motivación y reconocimiento del esfuerzo FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 24.
    Interés de laGerencia y su Rol Nominación de un Gerente de Energía y Miembros del Comité • Se deben liberar recursos • El programa de eficiencia energética debe tener el mismo nivel de prioridad que otras actividades • La rendición de cuentas es importante FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 25.
    El Gerente deEnergía y el Comité de Gestión de la Energía El Rol del Gerente de Energía  Planeación de actividades • Capacitación • Optimización de la operación • Identificación de medidas de eficiencia • Documentación para aprobación interna/externa • Seguimiento e implementación • Reporte a la alta dirección  Identificar y superar las barreras  Entender la cultura de toma de decisiones corporativas FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 26.
    El Gerente deEnergía y el Comité de Gestión de la Energía El Gerente de Energía Requiere Ser • Un líder – La gestión de la energía requiere un cambio en la forma de operar de la organización • Un facilitador – La comunicación y la solución de problemas es la llave del éxito • Apoyado por la alta dirección – Un gerente sin poder de mando = fracaso FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 27.
    El Gerente deEnergía y el Comité de Gestión de la Energía El Rol del Comité de Energía • Identificar medidas potenciales • Coordinar actividades • Implicar a todos los departamentos y el personal • Identificar necesidades de capital y las fuentes • Preparar el plan • Supervisar el progreso • Revisar los resultados • Celebrar el éxito FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 28.

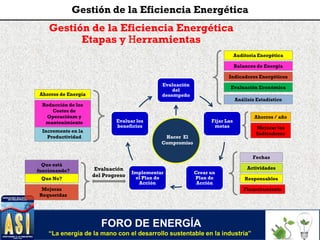

    FORO DE ENERGÍA “Laenergía de la mano con el desarrollo sustentable en la industria” Evaluación del desempeño Fijar Las metas Crear un Plan de Acción Implementar el Plan de Acción Evaluar los beneficios Gestión de la Eficiencia Energética Etapas y Herramientas Hacer El Compromiso Ahorros de Energía Environmental impact reduction Incremento en la Productividad Ahorros / año Mejorar los Indicadores Fechas Actividades Responsables Financiamiento Reducción de los Costos de Operaciónm y mantenimiento Evaluación del Progreso Que está funcionando? Mejoras Requeridas Que No? Auditoría Energética Indicadores Energéticos Evaluación Económica Balances de Energía Análisis Estadístico Gestión de la Eficiencia Energética
  • 29.
    Herramientas para laEvaluación del Desempeño Auditoría Energética Objetivos • Establecer el escenrio para el proyecto de eficiencia energética • Identificar áreas de oportunidad de ahorro de energía • Proponer y evaluar medidas de eficiencia energética • Definir los principales parámetros para el diseño del proyecto FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 30.
    Herramientas para laEvaluación del Desempeño Auditoría Energética Tipos de Auditoría Energética • Auditoría preliminar– Análisis Inicial • Auditoría de detalle – Evaluación de profundidad (grado de inversión) FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 31.
    Herramientas para laEvaluación del Desempeño Auditoría Energética MEDICIONES EN CAMPO •Parámetros eléctricos •Parámetros del proceso RECOLECCIÓN DE DATOS •Facturación Eléctrica •Datos de diseño y operación •Edad y frecuencia de mantenimiento de los equipos. •Bitácoras de operación y mantenimiento Anális de la Información •Eficiencia de motores, bombas, compresores, etc. •Pérdidas en conductores eléctricos •Costos de la energía •Indicadores energéticos •Balances de energía. •Procedimientos de operación •Procedimientos de mantenimiento Identificación de Áreas de Oportunidad de Ahorro Integración de Proyectos :Motores Eléctricos •Bombas, compresores •Sistemas de iluminación •Administración de la demanda •Automatización de procesos •Procedimientos de operación Recomendaciones •Prácticas de mantenimiento •Estructura organizacional Anteproyecto de Inversión Plan de Acción C A M P O O F I C I N A LEVANTAMIENTO DE DATOS EN SITIO •Datos de placa •Observaciones del estado del equipo y las condiciones de operación. •Elaborar diágras eléctricos •Observación a los procedimientos de operación y mantenimiento FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 32.
    Herramientas para laEvaluación del Desempeño Auditoría Energética FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Tipo de proyecto Ahorros Inversión Pay-Back VPN (USD/año) (USD) (años) (USD) Sistemas de bombeo 13,008,678 14,904,612 1.15 34,291,916 Sistema de aire comprimido 4,254,534 652,486 0.15 15,124,660 Sustitución de motores 594,057 1,662,913 2.80 656,466 Sistema de aire acondicionado 895,443 2,803,304 3.13 714,758 Iluminación 5,267,274 11,070,534 2.10 9,222,372 Aprovechar calor residual de acería en un chiller de absorción 3,777,362 8,400,872 2.22 6,186,149 Pruebas hidráulicas 2,315,408 2,260,875 0.98 6,466,554 TOTAL 30,112,755 41,755,595 1.39 72,662,876 Resultados de la Auditoría
  • 33.
    Herramientas para laEvaluación del Desempeño Balance de Energía Utilidad del Balance de Energía • Analizar la relación entre el consumo de energía y la producción • Identificar a los principales consumidores de energía. • Identificar las pérdidas de energía en cada etapa del proceso. FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 34.
    Herramientas para laEvaluación del Desempeño Balance de Energía FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 35.
    Herramientas para laEvaluación del Desempeño Balance de Energía Balance de Energía Eléctrica Preparación tejido 1.3% Tejido 28.2% Calderas 3.4% Otras 4.9% Preparación Hilatura 5.4% Pérdidas Eléctricas 4.0% Torcido comercial 0.3% Plastizado 1.1% Acabados 8.3% Hilatura 32.1% Compresores 10.9% FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 36.
    Herramientas para laEvaluación del Desempeño Balance de Energía Balance de Vapor Brugman 28.2% Mercerizadora 9.1% Pérdidas por Condensados No Recuperados 6.3% Péridas en Generación de Vapor 25.1% Thermosol 3.6% Pad Steam 10.6% Alta Lana 7.5% Sanforizado 0.8% Pérdidas en Distribución 7.7% Engomado 1.2% FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 37.
    Herramientas para laEvaluación del Desempeño Balance de Energía Pérdidasen Transformador 1.8% Pérdidasen Conductores 2.1% Pérdidasenel Motor 9.6% Pérdidasenel Acoplamiento 0.9% Pérdidasenla Bomba 34.2% Pérdidasen Accesorios 1.1% Pérdidasenla Tubería 5.6% Fugas 17.9% TrabajoÚtil 26.8% Balance de Pérdidas FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 38.
    Herramientas para laEvaluación del Desempeño Balance de Energía Balance de Energía en la Caldera Energía aprovechada 74.91% Pérdidas de combustión 21.84% Pérdidas por la envolvente 3.10% Pérdidas por purgas 0.15% FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 39.
    Herramientas para laEvaluación del Desempeño Balance de Energía Balance de Energía Esperado Combustóleo 39.9%Diesel 3.1% Gas LP 18.7% AHORRO 25.8% Electricidad Comprada 6.1% Electricidad Autogenerada 6.4% FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 40.
    Herramientas para laEvaluación del Desempeño Indicadores Energéticos Para Evaluar el Desempeño • Establecer la Línea Base. • Evaluar los Resultados Benchmarking • A través del tiempo en la misma empresa o instalación • Comparasión con otras empresas o instalaciones ¿ Porque son Necesarios los Indicadores Energéticos? FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 41.
    Herramientas para laEvaluación del Desempeño Indicadores Energéticos • Consumo de Energía por Unidad Producida (kWh/Unidad) ¿ Qué Indicadores son los más Importantes para el programa de Ahorro de Energía? • $ Gastado en Enegía por Unidad Producida ($/Unidad) • Potencial de Ahorro (% en energía o dinero) • Redicción del Impacto Ambiental (Ton CO2 / año) • Eficiencia de los Equipos (%) FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 42.
    Herramientas para laEvaluación del Desempeño Análisis de los Indicadores Energéticos Mes Energía (kWh) Producción (Ton) Consumo Epecífico (kWh/Ton) Ene-06 38,165,000 53,392 714.81 Feb-06 38,315,280 53,145 720.96 Mar-06 38,418,640 53,985 711.66 Abr-06 38,836,160 55,487 699.91 May-06 38,836,160 55,191 703.67 Jun-06 38,905,520 55,275 703.85 Jul-06 39,062,600 56,266 694.25 Ago-06 38,145,280 52,508 726.47 Sep-06 37,861,040 51,555 734.39 Oct-06 37,861,040 50,960 742.95 Nov-06 37,491,120 50,761 738.58 Dic-06 37,377,560 54,574 684.89 Ene-07 39,134,000 54,574 717.08 Feb-07 35,670,080 46,667 764.35 Mar-07 40,094,840 58,628 683.89 Abr-07 39,290,400 54,595 719.67 May-07 39,525,000 58,361 677.25 Jun-07 39,294,480 56,155 699.75 Jul-07 38,775,640 56,155 690.51 Ago-07 38,382,600 53,603 716.06 Sep-07 36,138,600 52,882 683.38 Oct-07 40,401,520 52,882 764.00 Nov-07 36,501,040 48,261 756.32 Dic-07 39,365,200 51,691 761.55 PROMEDIO 38,410,367 53,648.0 717.09 FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 43.
    Herramientas para laEvaluación del Desempeño Análisis de los Indicadores Energéticos 0.00 200.00 400.00 600.00 800.00 1000.00 kWh/Ton Consumo Específico FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 44.
    Herramientas para laEvaluación del Desempeño Análisis de los Indicadores Energéticos Mes Energía Producción Consumo Específico Consumo Exceso kWh Ton Índice Min. Esp. Exceso kWh Feb-07 35,670,080 46,667 764.35 764.35 0.00 0 Nov-07 36,501,040 48,261 756.32 739.93 16.39 790,929 Nov-06 37,491,120 50,761 738.58 706.43 32.15 1,631,758 Oct-06 37,861,040 50,960 742.95 704.31 38.64 1,969,064 Sep-06 37,861,040 51,555 734.39 698.47 35.92 1,851,928 Dic-07 39,365,200 51,691 761.55 697.23 64.33 3,325,004 Ago-06 38,145,280 52,508 726.47 686.00 40.47 2,124,806 Sep-07 36,138,600 52,882 683.38 683.38 0.00 0 Oct-07 40,401,520 52,882 764.00 683.27 80.73 4,268,986 Feb-06 38,315,280 53,145 720.96 683.15 37.81 2,009,478 Ene-06 38,165,000 53,392 714.81 683.12 31.69 1,692,089 Ago-07 38,382,600 53,603 716.06 682.50 33.56 1,798,894 Mar-06 38,418,640 53,985 711.66 682.05 29.60 1,598,157 Dic-06 37,377,560 54,574 684.89 679.89 5.00 273,095 Ene-07 39,134,000 54,574 717.08 679.89 37.19 2,029,535 Abr-07 39,290,400 54,595 719.67 679.82 39.84 2,175,155 May-06 38,836,160 55,191 703.67 678.38 25.29 1,395,875 Jun-06 38,905,520 55,275 703.85 678.24 25.62 1,416,033 Abr-06 38,836,160 55,487 699.91 677.93 21.98 1,219,606 Jun-07 39,294,480 56,155 699.75 677.58 22.17 1,245,033 Jul-07 38,775,640 56,155 690.51 677.58 12.93 726,193 Jul-06 39,062,600 56,266 694.25 677.58 16.67 937,789 May-07 39,525,000 58,361 677.25 677.25 0.00 0 Mar-07 40,094,840 58,628 683.89 677.20 6.69 392,094 PROMEDIO 38,410,367 53,648.0 717.09 1,452,979 600.00 625.00 650.00 675.00 700.00 725.00 750.00 775.00 800.00 45,000 50,000 55,000 60,000 Análisis Correlacional 600.00 625.00 650.00 675.00 700.00 725.00 750.00 775.00 800.00 45,000 50,000 55,000 60,000 Análisis Correlacional FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 45.
    Herramientas para laEvaluación del Desempeño Evaluación Económica Indicadores Financieros a Utilizar: – Período simple de recuperación de la inversión – Análisis del ciclo de vida del proyecto – Razón costo beneficio – Valor presente neto – Taza interna de retorno FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 46.
    Herramientas para laEvaluación del Desempeño Análisis en Ciclo de Vida del Proyecto ! Compre equipos con base a eficiencia ! ¡ No compre bajos costos de Inversión ! Bajo Costo de Inversión = Alto Costo de Operación Evaluación Económica LO BARATO SALE CARO FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 47.
    Herramientas para laEvaluación del Desempeño Evaluación Económica Análisis del Ciclo Vida de una Bomba Eficiente No Eficiente Costo Inicial 45,000.00 28,500.00 Eficiencia Electromecánica 77.0% 64.0% Costo de la Energía (10 años) 1,056,428.57 1,271,015.63 Costo de Mantenimiento (10 years) 33,750.00 42,750.00 Total 1,135,179.34 1,342,266.27 Sobrecosto 16,500.00 USD Ahorros 207,086.92 USD Pay-back 0.80 años FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 48.
    Herramientas para laEvaluación del Desempeño Evaluación Económica Análisis del Ciclo deVida de un Conductor Eléctrico. Se trata de seleccionar el calibre óptimo del conductor eléctrico, para alimentar a un equipo de bombeo que demanda 150 Ampers a 440V. La distancia a cablear son 130m, con 4 hilos. La Norma indica que se debe usar un conductor calibre mínimo de: 1/0. FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 49.
    Herramientas para laEvaluación del Desempeño Evaluación Económica Análisis del Ciclo deVida de un Conductor Eléctrico. Calibre Resistencia ΔV Ohms/km L (km) Ohms Volts % 1/0 0.3290 0.13 0.04277 6.42 1.46% 2/0 0.2610 0.13 0.03393 5.09 1.16% 3/0 0.2070 0.13 0.02691 4.04 0.92% 4/0 0.1640 0.13 0.02132 3.20 0.73% 250 0.1390 0.13 0.01807 2.71 0.62% 300 0.1157 0.13 0.01504 2.26 0.51% 350 0.0991 0.13 0.01288 1.93 0.44% 400 0.0867 0.13 0.01127 1.69 0.38% 500 0.0695 0.13 0.00904 1.36 0.31% 600 0.0578 0.13 0.00751 1.13 0.26% 750 0.0463 0.13 0.00602 0.90 0.21% FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 50.
    Herramientas para laEvaluación del Desempeño Evaluación Económica Análisis del Ciclo deVida de un Conductor Eléctrico. Calibre Pérdidas W/fase kW total kWh/año $/año VPN ($) * 1/0 962.3 2.89 25,290 35,405.86 $347,619.97 2/0 763.4 2.29 20,063 28,087.93 $275,771.46 3/0 605.5 1.82 15,912 22,276.64 $218,715.30 4/0 479.7 1.44 12,607 17,649.12 $173,281.69 250 406.6 1.22 10,685 14,958.71 $146,866.79 300 338.4 1.02 8,894 12,451.24 $122,248.12 350 289.9 0.87 7,618 10,664.81 $104,708.63 400 253.6 0.76 6,665 9,330.36 $91,606.84 500 203.3 0.61 5,342 7,479.35 $73,433.40 600 169.1 0.51 4,443 6,220.24 $61,071.23 750 135.4 0.41 3,559 4,982.65 $48,920.38 * i = 8% n = 20 años FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 51.
    Herramientas para laEvaluación del Desempeño Evaluación Económica Análisis del Ciclo deVida de un Conductor Eléctrico. Calibre Precio Unit Inversión Costo Total ($/m) ($) ($) 1/0 $105.50 $54,857.40 $402,477.37 2/0 $130.65 $67,938.00 $343,709.46 3/0 $164.88 $85,737.08 $304,452.38 4/0 $204.95 $106,571.40 $279,853.09 250 $246.90 $128,385.92 $275,252.71 300 $289.58 $150,579.00 $272,827.12 350 $338.59 $176,064.20 $280,772.83 400 $393.41 $204,571.12 $296,177.96 500 $462.38 $240,439.68 $313,873.08 600 $556.27 $289,260.40 $350,331.63 750 $678.46 $352,797.64 $401,718.02 FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 52.
    Herramientas para laEvaluación del Desempeño Evaluación Económica Análisis del Ciclo deVida de un Conductor Eléctrico. Costo de Conducción Eléctrica L = 130 m, I = 150 A, n = 20 años, i = 8% $0.00 $100,000.00 $200,000.00 $300,000.00 $400,000.00 $500,000.00 1/0 2/0 3/0 4/0 250 300 350 400 500 600 750 Calibre Operación Inversión Total FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
  • 53.
    Normas ISO FORO DEENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Organización Internacional para la Estandarización Creada en 1947, hoy integra a los institutos de normas nacionales de 163 países Norma ISO-9001 Sistemas de Gestión de la Calidad - Requisitos Norma ISO-9004 Sistemas de Gestión de la Calidad – Directrices para la mejora del desempeño Norma ISO-14001 Sistemas de Gestión Medioambiental – Especificación con guía para su uso Proyecto de Norma ISO-50001 Sistemas de Gestión de la Energía
  • 54.
    FORO DE ENERGÍA “Laenergía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Proyecto de Norma ISO-50001 Sistemas de Gestión de la Energía La ISO 50001 actualmente está siendo desarrollada. Cuarenta y dos países miembros de ISO están participando en su desarrollo, y otros 10 países se encuentran en calidad de observadores. El proyecto se encuentra en la fase de DIS, (Draft International Standard) y se espera que sea publicado como una norma internacional durante el primer trimestre del 2011.
  • 55.
    FORO DE ENERGÍA “Laenergía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Proyecto de Norma ISO-50001 Sistemas de Gestión de la Energía La ISO-50001 establece un marco para las plantas industriales, instalaciones comerciales u organizaciones para gestionar toda la energía. Se estima que la norma podría influir hasta el 60% del consumo de energía del mundo. Se basa en los elementos comunes que se encuentran en todas las normas ISO de administración de sistemas, Presenta un alto nivel de compatibilidad con la norma ISO 9001 (gestión de calidad) e ISO 14001 (gestión medioambiental).
  • 56.
    FORO DE ENERGÍA “Laenergía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética Proyecto de Norma ISO-50001 Sistemas de Gestión de la Energía ISO 50001 proporcionará los siguientes beneficios: • Un marco para la integración de la eficiencia energética en las prácticas de gestión. • Hacer un mejor uso de los activos que consumen energía. • La evaluación comparativa de medición, documentación y presentación de informes de mejoras de la intensidad energética y sus efectos previstos en la reducción de gases de efecto invernadero (GEI). • La transparencia y la comunicación sobre la gestión de los recursos energéticos. • Gestión de la energía las mejores prácticas y el buen comportamiento durante la gestión energética. • Evaluar y priorizar la aplicación de nuevas tecnologías de eficiencia energética. • Un marco para promover la eficiencia energética en toda la cadena de suministro. • Energía mejoras de la gestión en el contexto de proyectos de reducción de emisiones de GEI.
  • 57.
    FORO DE ENERGÍA “Laenergía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética CONCLUSIONES • La forma como actualmente usamos la energía, está poniendo en riesgo la viabilidad del sector industrial, del país y del planeta. • La Eficiencia Energética es la actividad inmediata que todos podemos adoptar para coadyuvar a resolver el problema energético. • La Gestión de la Eficiencia Energética es el camino para que las empresas e instituciones instrumenten proyectos exitosos de EE. • La Norma ISO-50001, es la herramienta mediante la cual las empresas e instituciones podrán implementar proyectos exitosos de EE
  • 58.
    Muchas Gracias Ing. RamónRosas Moya Grupo Ergon Plus www.ergonplus.com E.mail: ramonrm@ergonplus.com Tel: +52 (229) 9803477 y 9218173 FORO DE ENERGÍA “La energía de la mano con el desarrollo sustentable en la industria” Gestión de la Eficiencia Energética
