1. Sabana grande ANALISIS IMAGEN VISUAL, ESTRUCTURA Y MORFOLOGIA

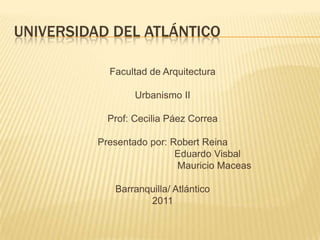

2. Universidad del Atlántico Facultad de Arquitectura Urbanismo II Prof: Cecilia Páez Correa Presentado por: Robert Reina Eduardo Visbal Mauricio Maceas Barranquilla/ Atlántico 2011

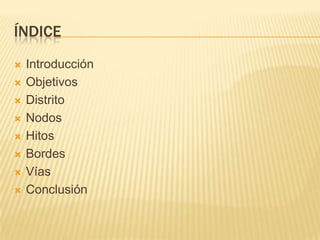

3. índice Introducción Objetivos Distrito Nodos Hitos Bordes Vías Conclusión

4. Introducción Dentro del lenguaje visual que se tiene del municipio de sabana grande se puede comprender como ha ido formándose su estructura urbana por medio de elementos compuestos de distritos, hitos, nodos, vías y bordes representados a través de edificios, carreteras, condiciones morfológicas del suelo, caños y lagunas etc. Y como estos factores han relacionado y organizado la estructura social, cultural y económica del municipio direccionando su morfología urbana.

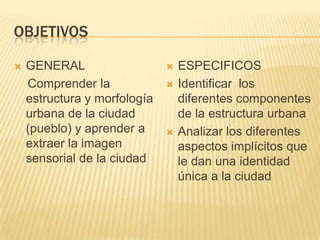

5. OBJETIVOS GENERAL Comprender la estructura y morfología urbana de la ciudad (pueblo) y aprender a extraer la imagen sensorial de la ciudad ESPECIFICOS Identificar los diferentes componentes de la estructura urbana Analizar los diferentes aspectos implícitos que le dan una identidad única a la ciudad

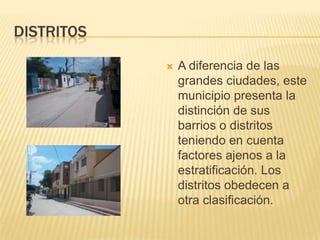

6. Distritos A diferencia de las grandes ciudades, este municipio presenta la distinción de sus barrios o distritos teniendo en cuenta factores ajenos a la estratificación. Los distritos obedecen a otra clasificación.

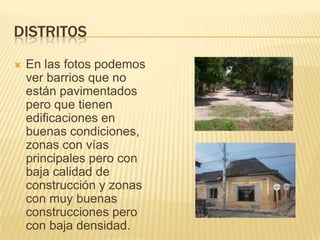

7. Distritos En las fotos podemos ver barrios que no están pavimentados pero que tienen edificaciones en buenas condiciones, zonas con vías principales pero con baja calidad de construcción y zonas con muy buenas construcciones pero con baja densidad.

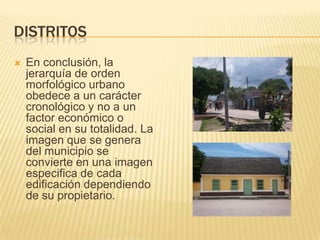

8. Distritos En conclusión, la jerarquía de orden morfológico urbano obedece a un carácter cronológico y no a un factor económico o social en su totalidad. La imagen que se genera del municipio se convierte en una imagen especifica de cada edificación dependiendo de su propietario.

9. Nodos La plaza de la iglesia es sitio de interés y de encuentro, que enmarcan un eje y/o epicentro dentro del municipio, creando puntos de referencia fácilmente indetectables. El cementerio, por el servicio que ofrece se hace obligatorio enmarcarlo dentro de esta categoría.

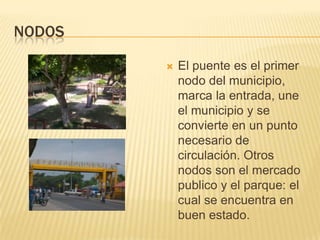

10. Nodos El puente es el primer nodo del municipio, marca la entrada, une el municipio y se convierte en un punto necesario de circulación. Otros nodos son el mercado publico y el parque: el cual se encuentra en buen estado.

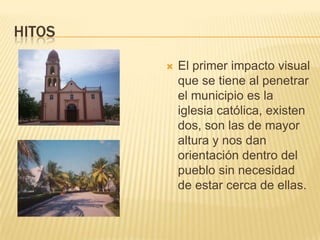

11. Hitos El primer impacto visual que se tiene al penetrar el municipio es la iglesia católica, existen dos, son las de mayor altura y nos dan orientación dentro del pueblo sin necesidad de estar cerca de ellas.

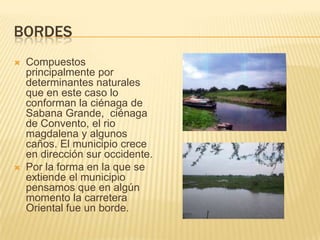

12. bordes Compuestos principalmente por determinantes naturales que en este caso lo conforman la ciénaga de Sabana Grande, ciénaga de Convento, el rio magdalena y algunos caños. El municipio crece en dirección sur occidente. Por la forma en la que se extiende el municipio pensamos que en algún momento la carretera Oriental fue un borde.

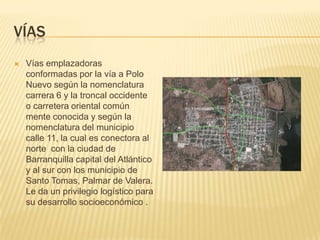

13. vías Vías emplazadoras conformadas por la vía a Polo Nuevo según la nomenclatura carrera 6 y la troncal occidente o carretera oriental común mente conocida y según la nomenclatura del municipio calle 11, la cual es conectora al norte con la ciudad de Barranquilla capital del Atlántico y al sur con los municipio de Santo Tomas, Palmar de Valera. Le da un privilegio logístico para su desarrollo socioeconómico .

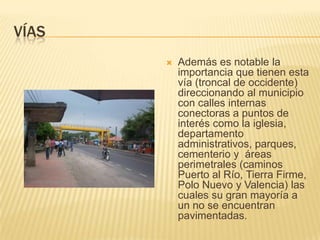

14. vías Además es notable la importancia que tienen esta vía (troncal de occidente) direccionando al municipio con calles internas conectoras a puntos de interés como la iglesia, departamento administrativos, parques, cementerio y áreas perimetrales (caminos Puerto al Río, Tierra Firme, Polo Nuevo y Valencia) las cuales su gran mayoría a un no se encuentran pavimentadas.

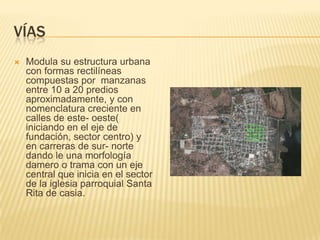

15. vías Modula su estructura urbana con formas rectilíneas compuestas por manzanas entre 10 a 20 predios aproximadamente, y con nomenclatura creciente en calles de este- oeste( iniciando en el eje de fundación, sector centro) y en carreras de sur- norte dando le una morfología damero o trama con un eje central que inicia en el sector de la iglesia parroquial Santa Rita de casia.

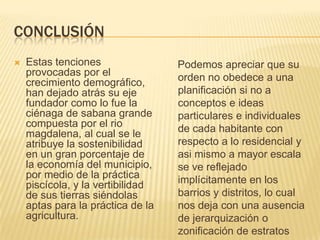

16. Conclusión Estas tenciones provocadas por el crecimiento demográfico, han dejado atrás su eje fundador como lo fue la ciénaga de sabana grande compuesta por el rio magdalena, al cual se le atribuye la sostenibilidad en un gran porcentaje de la economía del municipio, por medio de la práctica piscícola, y la vertibilidad de sus tierras siéndolas aptas para la práctica de la agricultura. Podemos apreciar que su orden no obedece a una planificación si no a conceptos e ideas particulares e individuales de cada habitante con respecto a lo residencial y asi mismo a mayor escala se ve reflejado implícitamente en los barrios y distritos, lo cual nos deja con una ausencia de jerarquización o zonificación de estratos
