La señalética es una técnica comunicacional que utiliza señales y símbolos para orientar y facilitar el acceso a servicios en espacios físicos, mejorando la seguridad y la accesibilidad para usuarios de diversas nacionalidades y niveles de alfabetización. La normativa de señalización de seguridad establece que estas señales deben ser claras, precisas y visibles, utilizando combinaciones de colores y formas geométricas para advertir sobre peligros y proporcionar información esencial. Su correcta implementación es fundamental para prevenir accidentes y garantizar la seguridad en lugares de trabajo y públicos.

1. UNIVERSIDAD TÉCNICA DE AMBATO
Gestión de la organización de empresas
industriales
TEMA: Catálogo Seven
DOCENTE: ING. EDWIN SANTAMARÍA
INTEGRANTES:
ERIKA GARZÓN
CHRISTIAN CAGUANA
DAVID GALBÁN
JEXY CARRASCO
DANIELA SEVILLA

3. PODEMOS DEFINIR SEÑALÉTICA COMO UNA TÉCNICA
COMUNICACIONAL QUE, MEDIANTE EL USO DE SEÑALES Y
SÍMBOLOS ICÓNICOS, LINGÜÍSTICOS Y CROMÁTICOS, ORIENTA
Y BRINDA INSTRUCCIONES SOBRE CÓMO DEBE ACCIONAR UN
INDIVIDUO O UN GRUPO DE PERSONAS EN UN DETERMINADO
ESPACIO FÍSICO.

4. El objetivo principal de la Señalética es facilitar a los usuarios el acceso a los
servicios requeridos, informando de manera clara, precisa, concreta y lo más
directa posible ya que el destinatario necesita acceder rápidamente al
destino.

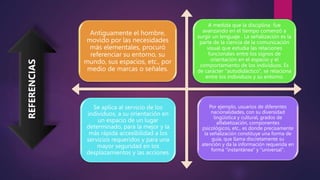

5. Antiguamente el hombre,
movido por las necesidades
más elementales, procuró
referenciar su entorno, su
mundo, sus espacios, etc., por
medio de marcas o señales.
A medida que la disciplina fue
avanzando en el tiempo comenzó a
surgir un lenguaje . La señalización es la
parte de la ciencia de la comunicación
visual que estudia las relaciones
funcionales entre los signos de
orientación en el espacio y el
comportamiento de los individuos. Es
de carácter "autodidáctico", se relaciona
entre los individuos y su entorno.
Se aplica al servicio de los
individuos, a su orientación en
un espacio de un lugar
determinado, para la mejor y la
más rápida accesibilidad a los
servicios requeridos y para una
mayor seguridad en los
desplazamientos y las acciones.
Por ejemplo, usuarios de diferentes
nacionalidades, con su diversidad
lingüística y cultural, grados de
alfabetización, componentes
psicológicos, etc., es donde precisamente
la señalización constituye una forma de
guía, que llama discretamente su
atención y da la información requerida en
forma "instantánea" y "universal".
REFERENCIAS

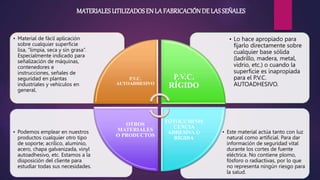

6. • Este material actúa tanto con luz
natural como artificial. Para dar
información de seguridad vital
durante los cortes de fuente
eléctrica. No contiene plomo,
fósforo o radiactivas, por lo que
no representa ningún riesgo para
la salud.
• Podemos emplear en nuestros
productos cualquier otro tipo
de soporte; acrílico, aluminio,
acero, chapa galvanizada, vinyl
autoadhesivo, etc. Estamos a la
disposición del cliente para
estudiar todas sus necesidades.
• Lo hace apropiado para
fijarlo directamente sobre
cualquier base sólida
(ladrillo, madera, metal,
vidrio, etc.) o cuando la
superficie es inapropiada
para el P.V.C.
AUTOADHESIVO.
• Material de fácil aplicación
sobre cualquier superficie
lisa, “limpia, seca y sin grasa”.
Especialmente indicado para
señalización de máquinas,
contenedores e
instrucciones, señales de
seguridad en plantas
industriales y vehículos en
general.
P.V.C.
AUTOADHESIVO
P.V.C.
RÍGIDO
FOTOLUMINIS
CENCIA
ADHESIVA O
RÍGIDA
OTROS
MATERIALES
O PRODUCTOS
MATERIALESUTILIZADOSEN LA FABRICACIÓNDE LASSEÑALES

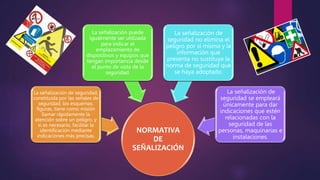

7. NORMATIVA
DE
SEÑALIZACIÓN
La señalización de seguridad,
constituida por las señales de
seguridad, los esquemas,
figuras, tiene como misión
llamar rápidamente la
atención sobre un peligro, y
si es necesario, facilitar la
identificación mediante
indicaciones más precisas.
La señalización puede
igualmente ser utilizada
para indicar el
emplazamiento de
dispositivos y equipos que
tengan importancia desde
el punto de vista de la
seguridad.
La señalización de
seguridad no elimina el
peligro por sí misma y la
información que
presenta no sustituye la
norma de seguridad que
se haya adoptado.
La señalización de
seguridad se empleará
únicamente para dar
indicaciones que estén
relacionadas con la
seguridad de las
personas, maquinarias e
instalaciones.

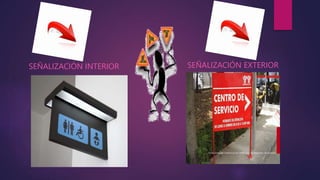

8. SEÑALIZACIÓN INTERIOR SEÑALIZACIÓN EXTERIOR

9. CONCEPTOS BÁSICOS
SEÑALIZACIÓN DE SEGURIDA
Señalización que relacionada con un objeto o una situación
determinada, suministra una indicación relativa a la
seguridad por medio de un color o una señal de seguridad.
COLOR DE SEGURIDAD
Color al cual se atribuye una significación determinada en
relación con la seguridad
COLOR DE CONTRASTE
Color que, complementando al color de seguridad, mejora
las condiciones de visibilidad de la señal y hace resaltar su
contenido.
SEÑAL DE SEGURIDAD
Señal que, a través de la combinación de una forma
geométrica, un color y un símbolo, proporciona una
indicación determinada relacionada con la seguridad.

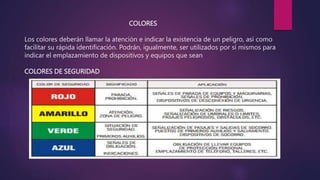

10. COLORES
Los colores deberán llamar la atención e indicar la existencia de un peligro, así como
facilitar su rápida identificación. Podrán, igualmente, ser utilizados por sí mismos para
indicar el emplazamiento de dispositivos y equipos que sean
COLORES DE SEGURIDAD

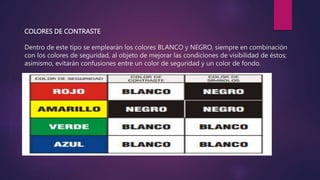

11. COLORES DE CONTRASTE
Dentro de este tipo se emplearán los colores BLANCO y NEGRO, siempre en combinación
con los colores de seguridad, al objeto de mejorar las condiciones de visibilidad de éstos;
asimismo, evitarán confusiones entre un color de seguridad y un color de fondo.

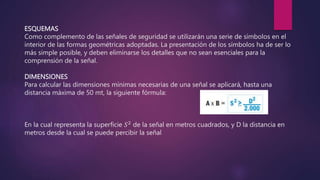

12. ESQUEMAS
Como complemento de las señales de seguridad se utilizarán una serie de símbolos en el
interior de las formas geométricas adoptadas. La presentación de los símbolos ha de ser lo
más simple posible, y deben eliminarse los detalles que no sean esenciales para la
comprensión de la señal.

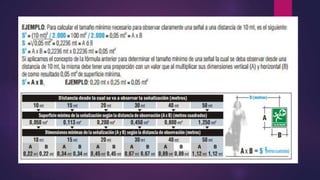

DIMENSIONES
Para calcular las dimensiones mínimas necesarias de una señal se aplicará, hasta una
distancia máxima de 50 mt, la siguiente fórmula:
En la cual representa la superficie 𝑆2 de la señal en metros cuadrados, y D la distancia en
metros desde la cual se puede percibir la señal

14. FORMAS GEOMÉTRICAS
- Su simbología principalmente significa: PROHIBICIÓN, OBLIGACIÓN, ADVERTENCIA e
INFORMACIÓN.
¿DÓNDE UTILIZAR LAS SEÑALES DE SEGURIDAD?
Donde existan actividades peligrosas susceptibles de provocar un accidente. Donde las
instrucciones de seguridad lo requieran.
¿CUÁNDO UTILIZAR LAS SEÑALES DE SEGURIDAD?
Cuando el peligro esté siempre presente. Cuando una actividad origine un riesgo temporal
¿POR QUÉ UTILIZAR RSTAS SEÑALES DE SEGURIDAD?
Porque son una ayuda positiva para la seguridad, contribuyendo a evitar accidentes y salvar
vidas. Con su utilización una situación peligrosa puede volverse segura

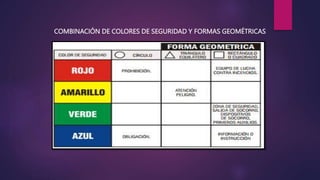

15. COMBINACIÓN DE COLORES DE SEGURIDAD Y FORMAS GEOMÉTRICAS

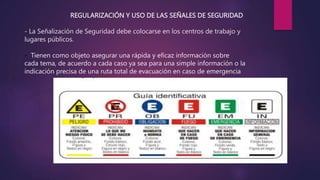

16. REGULARIZACIÓN Y USO DE LAS SEÑALES DE SEGURIDAD
- La Señalización de Seguridad debe colocarse en los centros de trabajo y
lugares públicos.
- Tienen como objeto asegurar una rápida y eficaz información sobre
cada tema, de acuerdo a cada caso ya sea para una simple información o la
indicación precisa de una ruta total de evacuación en caso de emergencia

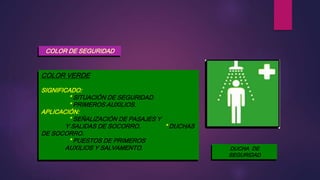

17. COLOR DE SEGURIDAD
COLOR VERDE
SIGNIFICADO:
* SITUACIÓN DE SEGURIDAD.
* PRIMEROS AUXILIOS.
APLICACIÓN:
* SEÑALIZACIÓN DE PASAJES Y
Y SALIDAS DE SOCORRO. * DUCHAS
DE SOCORRO.
* PUESTOS DE PRIMEROS
AUXILIOS Y SALVAMENTO. DUCHA DE
SEGURIDAD

18. SEÑAL DE SALVAMENTO
SEÑAL DE SEGURIDAD QUE,
EN CASO DE PELIGRO, INDICA
LA SALIDA DE EMERGENCIA,
LA SITUACIÓN DEL PUESTO
DE SOCORRO O EL
EMPLAZAMIENTO DE UN
DISPOSITIVO DE
SALVAMENTO.
EQUIPOS DE
PRIMEROS AUXILIOS
CAMILLA DE
SOCORRO

19. COLOR DE SEGURIDAD
COLOR AZUL
SIGNIFICADO:
* SEÑALES DE OBLIGACIÓN.
* INDICACIONES.
APLICACIÓN:
* OBLIGACIÓN DE LLEVAR
EQUIPOS DE PROTECCIÓN
PERSONAL.
* EMPLAZAMIENTO DE TELÉFONO,
TALLERES, ETC. USO OBLIGATORIO
DE CINTURON DE
SEGURIDAD.

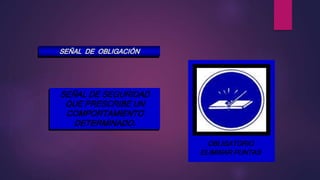

20. SEÑAL DE OBLIGACIÓN
SEÑAL DE SEGURIDAD
QUE PRESCRIBE UN
COMPORTAMIENTO
DETERMINADO.
USO OBLIGATORIO DE
CASCO PROTECTOR
USO OBLIGATORIO DE
CASCO PROTECTOR
OBLIGATORIO
ELIMINAR PUNTAS

21. COLOR DE SEGURIDAD
COLOR ROJO
SIGNIFICADO:
* PARADA
* PROHIBICIÓN
APLICACIÓN:
* SEÑALES DE PARADA
* SEÑALES DE PROHIBICIÓN
* DISPOSITIVOS DE
DESCONEXIÓN DE URGENCIA
ESTE COLOR SE UTILIZA PARA DESIGNAR A LOS
“EQUIPOS DE LUCHA CONTRA INCENDIOS”
PROHIBIDO FUMAR

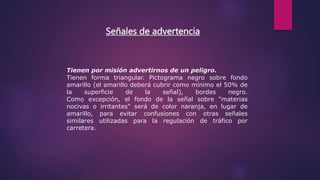

23. Señales de advertencia
Tienen por misión advertirnos de un peligro.
Tienen forma triangular. Pictograma negro sobre fondo
amarillo (el amarillo deberá cubrir como mínimo el 50% de
la superficie de la señal), bordes negro.
Como excepción, el fondo de la señal sobre "materias
nocivas o irritantes" será de color naranja, en lugar de
amarillo, para evitar confusiones con otras señales
similares utilizadas para la regulación de tráfico por
carretera.

25. INFORMACIÓN GENERAL
 Indican información general
 Colores: Fondo blanco
 Figura y textos en negro
