Este documento establece las normas para la señalización de seguridad en obras y lugares de trabajo, definiendo los colores, símbolos, formas geométricas y dimensiones a utilizar. Define los significados de los colores rojo, azul, amarillo y verde y sus combinaciones. Establece que las señales de prohibición serán blancas con borde y barra rojos, las de obligación azules, las de advertencia amarillas con borde negro y las de información verdes. También especifica los símbolos, tamaños,

1. COLORES, SIMBOLOS Y FORMAS GEOMETRICAS DE SEGURIDAD Norma NI 00.05.01 Seguridad Industrial

2. Colores, símbolos y formas geométricas Objeto y campo de aplicación Definir las características y significado de la señalización que debe utilizarse para indicar posibles situaciones relacionadas con la Seguridad, en obras, centros y lugares de trabajo, definiendo colores, símbolos, formas geométricas y dimensiones, con vista a la protección de los trabajadores y de terceros

3. Colores, símbolos y formas geométricas Estas señalizaciones NO se aplican a: Señalización utilizada para el tráfico ferroviario, por carretera, fluvial, marítimo y aéreo. Señalización prescrita para la comercialización de sustancias y preparados peligrosos. En general, a la señalización de cualquier tipo, que sea objeto de otra norma específica.

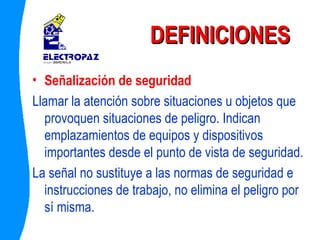

4. DEFINICIONES Señalización de seguridad Llamar la atención sobre situaciones u objetos que provoquen situaciones de peligro. Indican emplazamientos de equipos y dispositivos importantes desde el punto de vista de seguridad. La señal no sustituye a las normas de seguridad e instrucciones de trabajo, no elimina el peligro por sí misma.

5. DEFINICIONES Color de seguridad Color al cual se le atribuye una significación determinada en relación con la seguridad. Color de contraste Color que, complementando al de seguridad, mejora las condiciones de visibilidad de la señal y hace resaltar su contenido. Símbolo Imagen que describe una situación determinada.

6. DEFINICIONES Señal de seguridad Señal que, a través de la combinación de una forma geométrica, un color y un símbolo, proporciona una información determinada, relacionada con la seguridad. Señal de prohibición Señal de advertencia Señal de obligación Señal de salvamento Señal indicativa Señal adicional o auxiliar

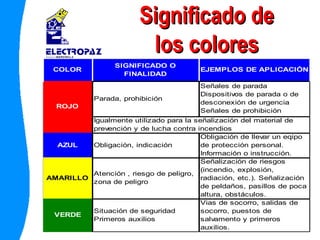

7. Significado de los colores

8. Combinación de colores

9. Formas geométricas Se emplearán las señales con unas formas geométricas prefijadas, que por sí solas tienen asociadas un significado.

10. Señales de prohibición El símbolo debe colocarse en el centro de la señal y no debe tapar la barra transversal Se recomienda que el color rojo cubra un 35% de la superficie total de la señal Color de fondo: BLANCO Borde y banda: ROJO Símbolo y texto: NEGRO

11. Señales de obligación El símbolo debe colocarse en el centro de la señal El color azul debe cubrir como mínimo un 50% de la superficie total de la señal Color de fondo: AZUL Símbolo y texto: BLANCO

12. Señales de advertencia El símbolo debe colocarse en el centro de la señal El color amarillo debe cubrir como mínimo un 50% de la superficie total de la señal Color de fondo: AMARILLO Borde: NEGRO Símbolo y texto: NEGRO

13. Señales de información El símbolo debe colocarse en el centro de la señal El color verde debe cubrir como mínimo un 50% de la superficie total de la señal Color de fondo: VERDE Símbolo y texto: BLANCO

14. Señal complementaria de riesgo permanente En casos que no se utilizan formas geométricas normalizadas para la señalización de lugares que suponen un riesgo permanente de choque, caídas, etc. Color de fondo: NEGRO; color de seguridad: AMARILLO Las bandas serán todas de la misma anchura e inclinadas en ángulo de 60º sobre la horizontal. El color amarillo debe cubrir por lo menos el 50% de la superficie de la señal.

15. Señales auxiliares La señal debe tener una forma rectangular y no debe contener ningún símbolo gráfico. Debe colocarse bajo la señal de seguridad o incluirla en sus límites. Alta tensión Peligro de muerte Color de fondo: BLANCO ó color de seguridad Texto: NEGRO ó color de contraste

16. Tamaño de las señales

17. Símbolos Como complemento de las señales de seguridad, se utilizará una serie de símbolos en el interior de las formas geométricas adoptadas. La concepción de los símbolos gráficos debe ser sencilla, evitandose detalles no esenciales para su comprensión

18. Uso correcto de colores, formas y símbolos

19. Empleo de textos

20. Señales con varios mensajes

21. Señales con varios mensajes
