1. S
Señalización
Seguridad e Higiene Industrial

2. Introducción
La señalización son las diferentes formas visuales
estratégicamente colocadas para que causen un impacto
así que las personas que visualicen estas señalizaciones
sepan como actuar en diferentes zonas, es un ayudante
inteligente que ofrece información y orientación a las
personas de una manera clara y adecuada, para ayudarles
a encontrar su camino en, a través y fuera de un entorno.

3. Elementos que se utilizan en
un sistema de visualización.
Símbolos

4. Elementos que se utilizan en
un sistema de visualización.
Textos

5. Elementos que se utilizan en
un sistema de visualización.
Color

6. Importante
Para evitar confusión SE DEBE USAR EL MINIMO posible
de estos elementos

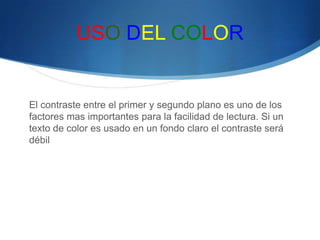

7. USO DEL COLOR
El contraste entre el primer y segundo plano es uno de los
factores mas importantes para la facilidad de lectura. Si un
texto de color es usado en un fondo claro el contraste será
débil

8. USO DEL COLOR

9. USO DEL COLOR
Por Ejemplo:
El color plata (metal) es un color de uso
frecuente como fondo en los sistemas de
señalización. Sobre un fondo de plata casi
todos los colores funcionan bien, incluso
en blanco.

10. Tipos de Señales
Son tres diferentes tipos:
Señales de Prohibición
Señales de Precaución y Advertencia
Señales informativas y
Señales de Obligatoriedad

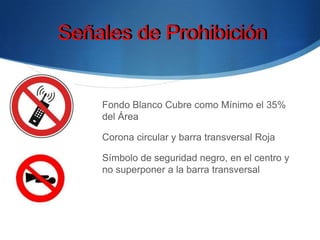

11. Fondo Blanco Cubre como Mínimo el 35%
del Área
Corona circular y barra transversal Roja
Símbolo de seguridad negro, en el centro y
no superponer a la barra transversal
Señales de ProhibiciónSeñales de Prohibición

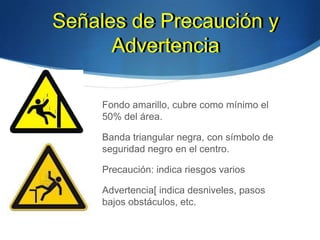

12. Fondo amarillo, cubre como mínimo el
50% del área.
Banda triangular negra, con símbolo de
seguridad negro en el centro.
Precaución: indica riesgos varios
Advertencia[ indica desniveles, pasos
bajos obstáculos, etc.
Señales de Precaución y
Advertencia
Señales de Precaución y
Advertencia

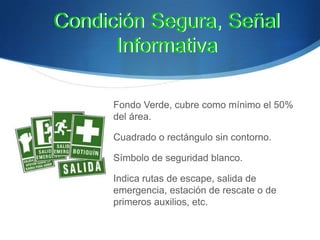

13. Fondo Verde, cubre como mínimo el 50%
del área.
Cuadrado o rectángulo sin contorno.
Símbolo de seguridad blanco.
Indica rutas de escape, salida de
emergencia, estación de rescate o de
primeros auxilios, etc.
Condición Segura, Señal
Informativa
Condición Segura, Señal
Informativa

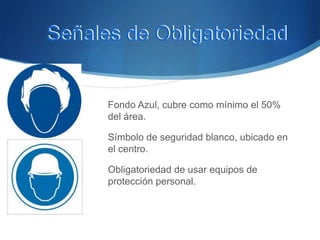

14. Fondo Azul, cubre como mínimo el 50%
del área.
Símbolo de seguridad blanco, ubicado en
el centro.
Obligatoriedad de usar equipos de
protección personal.
Señales de ObligatoriedadSeñales de Obligatoriedad

15. Señales de ProhibiciónSeñales de Prohibición

16. Señales de ProhibiciónSeñales de Prohibición

17. Señales de Precaución y
Advertencia
Señales de Precaución y
Advertencia

18. Señales de Precaución y
Advertencia
Señales de Precaución y
Advertencia

19. Condición Segura, Señal
Informativa
Condición Segura, Señal
Informativa

20. Condición Segura, Señal
Informativa
Condición Segura, Señal
Informativa

21. Señales de ObligatoriedadSeñales de Obligatoriedad

22. Señales de ObligatoriedadSeñales de Obligatoriedad

23. Formas para representar
señalización

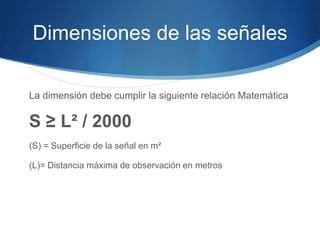

24. Dimensiones de las señales
La dimensión debe cumplir la siguiente relación Matemática
S ≥ L² / 2000
(S) = Superficie de la señal en m²
(L)= Distancia máxima de observación en metros

25. Ubicación de las Señales
Para ambientes cerrados (Pasillos) las señales se deben
colocar a 1 metro del suelo en la pared izquierda con
distancia de 3 metros entre señales.

26. Ubicación de las Señales
En oficinas y ambientes pequeños se señalizara
únicamente las salidas que serán utilizadas para
emergencias.

27. Señales exclusivas para
materiales peligrosos
Se identifican los peligros de un material en tres categorías
principales:
Salud, Inflamabilidad, Reactividad y Riesgos
específicos

28. Señales exclusivas para
materiales peligrosos

29. Conclusiones
Se debe saber señalizar, tomando en cuenta las diferentes
normas colores, texto y símbolos, para poder dar con
claridad la idea que queremos transmitir.
La señalización es importante para evitar catástrofes si
seguimos correctamente las mismas tendremos claridad en
nuestro accionar.
Una imagen vale mas que mil palabras y cuando la imagen es
clara precisa y concisa llama aun mas la atención y impacta
correctamente.
